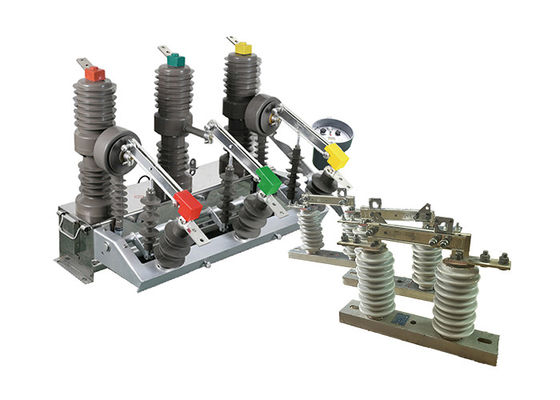

शून्य अनुक्रम सेंसर उच्च वोल्टेज अलगाव स्विच के साथ संगत सुरक्षा के लिए बाहरी वैक्यूम सर्किट ब्रेकर
उत्पाद का वर्णन:
शून्य अनुक्रम सेंसर के साथ ZW32-12 बाहरी सर्किट ब्रेकर शून्य अनुक्रम सेंसर से लैस वैक्यूम सर्किट ब्रेकर के एक विशिष्ट मॉडल को संदर्भित करता है।
शून्य अनुक्रम सेंसर, जिन्हें अवशिष्ट धारा सेंसर या शून्य अनुक्रम धारा ट्रांसफार्मर भी कहा जाता है,तीन चरण बिजली प्रणाली में असंतुलित या अवशिष्ट धाराओं का पता लगाने और मापने के लिए उपयोग किए जाने वाले उपकरण हैंइन सेंसरों को विशेष रूप से तीन-चरण धाराओं के योग का पता लगाने और मापने के लिए डिज़ाइन किया गया है, जो आदर्श रूप से संतुलित प्रणाली में शून्य होना चाहिए।
ZW32-12 वैक्यूम सर्किट ब्रेकर में शून्य अनुक्रम सेंसरों का समावेश अतिरिक्त कार्यक्षमता और सुरक्षा प्रदान करता है।सर्किट ब्रेकर प्रणाली में ग्राउंड दोष या असंतुलित स्थितियों का पता लगा सकता हैइससे बिजली वितरण प्रणाली की सुरक्षा और विश्वसनीयता में वृद्धि करते हुए दोष का बेहतर पता लगाने और असामान्य परिस्थितियों पर तेजी से प्रतिक्रिया करने की अनुमति मिलती है।
शून्य अनुक्रम सेंसर ZW32-12 सर्किट ब्रेकर को ग्राउंड फॉल्ट, असंतुलित भार,विद्युत प्रणाली में उत्पन्न हो सकते हैं कि अन्य असामान्य स्थितियोंयह उपकरण को नुकसान से बचाने, डाउनटाइम को कम करने और कर्मियों की सुरक्षा सुनिश्चित करने में मदद करता है।
GW9-10 उच्च वोल्टेज अलगाव स्विच एक प्रकार का विद्युत स्विच है जिसका उपयोग रखरखाव या मरम्मत के लिए एक ऊपरी बिजली संचरण लाइन के एक खंड को अलग करने के लिए किया जाता है।यह आमतौर पर उच्च वोल्टेज विद्युत प्रणालियों में प्रयोग किया जाता है, जैसे कि विद्युत उपयोगिताओं द्वारा लंबी दूरी पर बिजली प्रसारित करने के लिए उपयोग किए जाते हैं।
स्विच एक ऊपरी संरचना पर लगाया जाता है, जैसे कि एक ट्रांसमिशन टॉवर या पोल, और बाहरी विद्युत प्रणालियों में आने वाली कठोर पर्यावरणीय परिस्थितियों का सामना करने के लिए डिज़ाइन किया गया है।इसमें एक लंबवत, या ऊपर-नीचे, स्विच संपर्कों को संलग्न या विच्छेदन करने के लिए आंदोलन, जो आम तौर पर तांबे या अन्य प्रवाहकीय सामग्री से बने होते हैं।
अलगाव स्विच को ट्रांसमिशन लाइन में एक दृश्य ब्रेक प्रदान करने के लिए डिज़ाइन किया गया है, जिससे रखरखाव कर्मियों को बिजली के झटके या उपकरण को नुकसान के जोखिम के बिना लाइन पर सुरक्षित रूप से काम करने की अनुमति मिलती है।यह अक्सर अन्य सुरक्षा उपकरणों के साथ संयोजन में प्रयोग किया जाता हैविद्युत प्रणाली और उस पर काम करने वाले लोगों की सुरक्षा के लिए, जमीनी स्विच और सर्ज अटैचर्स जैसे उपकरण।
कुल मिलाकर, ऊपरी उच्च वोल्टेज ऊर्ध्वाधर अलगाव स्विच आधुनिक विद्युत संचरण प्रणालियों का एक महत्वपूर्ण घटक है, जो विद्युत ग्रिड के विश्वसनीय और सुरक्षित संचालन को सुनिश्चित करता है।
दोहरे प्रभाव का उपयोग जब GW9-10 श्रृंखला अलगाव स्विच को वैक्यूम सर्किट ब्रेकर के साथ इस्तेमाल किया जा सकता है।
नियंत्रक का परिचय:
नियंत्रक 485/232 इंटरफ़ेस के माध्यम से संचार का समर्थन करता है, जो दूरस्थ निगरानी और नियंत्रण की अनुमति देता है। यह ऑप्टिकल फाइबर या वायरलेस कनेक्शन के माध्यम से भी संवाद कर सकता है।
जब भारी स्विच का पता चलता है, तो डिवाइस स्थायी खराबी की स्थिति में स्वचालित रूप से ट्रिपिंग प्रक्रिया को तेज करता है। यह सुविधा ऐसी स्थितियों में सिस्टम को क्षति से बचाने में मदद करती है।
रिमोट/मैनुअल क्लोजिंग और रीलॉकिंगः उपयोगकर्ता के पास रिमोट या मैन्युअल रूप से सर्किट को बंद करने और फिर से बंद करने का विकल्प है।यदि उपयोगकर्ता किसी लाइन की मरम्मत के बाद बिजली बहाल करते समय ग्राउंडिंग स्विच निकालना भूल जाता है, सुरक्षा सुनिश्चित करने के लिए उपकरण ट्रिपिंग प्रक्रिया को तेज कर सकता है।
यह तीन पुनः बंद करने के देरी समय के समायोजन की अनुमति देता है। यह सुविधा एक गलती के बाद सर्किट को फिर से बंद करने से पहले उचित देरी निर्धारित करने में लचीलापन प्रदान करती है।
नियंत्रक का कूद बंद करने वाला सर्किट एक गलत संचालन विरोधी डिजाइन शामिल करता है। इसमें सर्किट के अनचाहे बंद होने को रोकने के लिए एक कूद विरोधी कार्य शामिल है।
नियंत्रक शून्य-क्रम धारा के आधार पर क्षेत्र में और क्षेत्र के बाहर के दोषों के बीच अंतर कर सकता है।यह क्षमता दोषों के स्थान की पहचान करने में मदद करती है और अधिक लक्षित समस्या निवारण और रखरखाव को सक्षम बनाती है.
गलत संचालन की रोकथामः रिमोट कंट्रोल स्विच को गलत संचालन को रोकने के लिए डिज़ाइन किया गया है। यह डिजाइन सुविधा यह सुनिश्चित करती है कि स्विच गलती से ट्रिगर न हो,इस प्रकार अनचाहे कार्यों के जोखिम को कम करना.
लाभः
1छोटे आकारः डिवाइस को एक कॉम्पैक्ट फॉर्म फैक्टर के साथ डिज़ाइन किया गया है, जिससे सीमित स्थान के वातावरण में आसान स्थापना की अनुमति मिलती है।इसका छोटा आकार इसे उन अनुप्रयोगों के लिए उपयुक्त बनाता है जहां स्थान एक बाधा है.
2.हल्का वजन: उपकरण हल्का है, जो परिवहन और स्थापना को सरल बनाता है।यह हैंडलिंग के दौरान भौतिक बोझ को कम करता है और मौजूदा प्रणालियों में माउंट या एकीकृत करना आसान बनाता है.
3रखरखाव-मुक्त: उपकरण को न्यूनतम रखरखाव की आवश्यकता के लिए डिज़ाइन किया गया है। यह टिकाऊ घटकों के साथ बनाया गया है और दीर्घकालिक विश्वसनीयता के लिए अनुकूलित है,लगातार निरीक्षण या प्रतिस्थापन की आवश्यकता को कम करनायह सुविधा रखरखाव गतिविधियों पर समय और संसाधनों की बचत करती है।
4एंटी-कंडेनसेशन: उपकरण में कंडेनसेशन को रोकने के उपाय शामिल हैं। इसमें नमी के निर्माण के जोखिम को कम करने के लिए सीलिंग या इन्सुलेशन जैसी सुरक्षात्मक विशेषताएं शामिल हैं।यह इष्टतम प्रदर्शन बनाए रखने में मदद करता है और नमी के कारण संभावित क्षति से आंतरिक घटकों की रक्षा करता है.
5प्रतिकूल मौसम की स्थिति और गंदे वातावरण के अनुकूलः उपकरण को चुनौतीपूर्ण मौसम की स्थिति, जैसे चरम तापमान, आर्द्रता, या धूल और गंदगी के संपर्क में आने के लिए डिज़ाइन किया गया है।इसका मजबूत निर्माण और सुरक्षा सुविधाएं प्रतिकूल वातावरण में विश्वसनीय संचालन सुनिश्चित करती हैं, दोषों या प्रदर्शन में गिरावट के जोखिम को कम करता है।
स्थानः
बाहरी वैक्यूम सर्किट ब्रेकर और बाहरी उच्च वोल्टेज डिस्कनेक्ट आइसोलेटर के बीच संबंध विद्युत प्रणाली में उनकी पूरक भूमिकाओं में निहित हैः
सर्किट ब्रेकडाउनः वैक्यूम सर्किट ब्रेकर सामान्य संचालन के दौरान या खराबी की स्थिति में विद्युत सर्किट को तोड़ने के लिए जिम्मेदार है।यह वर्तमान प्रवाह को तोड़ने के प्राथमिक साधन के रूप में कार्य करता हैइसके विपरीत, डिस्कनेक्ट आइसोलेटर का उपयोग रखरखाव या मरम्मत गतिविधियों के दौरान सर्किट को बिजली स्रोत से अलग करने के लिए किया जाता है।यह शारीरिक रूप से सर्किट खोलने से सुरक्षा की एक अतिरिक्त परत प्रदान करता है.
समन्वय: उच्च वोल्टेज बिजली प्रणालियों में, वैक्यूम सर्किट ब्रेकर और डिस्कनेक्ट आइसोलेटर को अक्सर एक साथ काम करने के लिए समन्वयित किया जाता है।सर्किट ब्रेकर दोष का पता लगाने और वर्तमान प्रवाह को बाधित करने के लिए ट्रिपिंग के लिए जिम्मेदार है, जबकि डिस्कनेक्ट आइसोलेटर का उपयोग सर्किट को भौतिक रूप से अलग करने और डिस्कनेक्ट का एक दृश्य संकेत प्रदान करने के लिए किया जाता है।
सुरक्षा और रखरखाव: डिस्कनेक्ट आइसोलेटर रखरखाव कर्मियों की सुरक्षा सुनिश्चित करने में महत्वपूर्ण भूमिका निभाता है।डिस्कनेक्ट आइसोलेटर सर्किट को खोलने और एक दृश्यमान हवा अंतर प्रदान करने के लिए संचालित हैयह सुनिश्चित करता है कि उपकरण निष्क्रिय और काम करने के लिए सुरक्षित है। दूसरी ओर, वैक्यूम सर्किट ब्रेकर, सामान्य संचालन के दौरान और खराबी की स्थिति में सिस्टम की रक्षा करता है।
GW9 श्रृंखला के आउटडोर डिस्कनेक्टर स्विच का परिचय
आवेदनः
1सबस्टेशन: यह आम तौर पर मध्यम वोल्टेज बिजली वितरण की सुरक्षा और नियंत्रण के लिए इनडोर और आउटडोर सबस्टेशन दोनों में उपयोग किया जाता है।वैक्यूम सर्किट ब्रेकर दोष धाराओं के विश्वसनीय रुकावट सुनिश्चित करता है, अधिभार धाराओं, और भार धाराओं, सबस्टेशन उपकरण की सुरक्षा।
2औद्योगिक और खनन उद्यम: औद्योगिक और खनन उद्यमों के वितरण प्रणालियों में मोटरों, ट्रांसफार्मरों,और अन्य विद्युत उपकरणों से overcurrents और शॉर्ट सर्किट सेयह इन सुविधाओं में बिजली आपूर्ति की स्थिरता और सुरक्षा बनाए रखने में मदद करता है।
3ग्रामीण विद्युत ग्रिड: लगातार संचालन का सामना करने की क्षमता के कारण, वैक्यूम सर्किट ब्रेकर ग्रामीण विद्युत ग्रिड में आवेदन के लिए उपयुक्त है। इसका उपयोग अनुभागीय स्विच के रूप में किया जा सकता है,बिजली ग्रिड के कुशल विभाजन की अनुमति देता हैइसके अतिरिक्त, जब यह एक नियंत्रक से लैस होता है, तो यह वितरण नेटवर्क के स्वचालन को सक्षम करता है, जिससे ग्रामीण बिजली प्रणाली की विश्वसनीयता और दक्षता में सुधार होता है।
4वाणिज्यिक भवनः वैक्यूम सर्किट ब्रेकर का उपयोग वाणिज्यिक भवनों में बिजली वितरण और सुरक्षा के लिए भी किया जाता है। यह विद्युत प्रणालियों के सुरक्षित और विश्वसनीय संचालन को सुनिश्चित करता है,उपकरण को नुकसान से रोकना और डाउनटाइम को कम करना.
स्थितिः
1.उंचाई 2000 मीटर से अधिक नहीं;
2परिवेश का वायु तापमान: -45 °C ~ + 40 °C. दैनिक तापमान अंतरः 25 °C;
3. हवा की गति 35 मीटर / सेकंड से अधिक नहीं
4कोई ज्वलनशील, विस्फोटक खतरनाक रासायनिक क्षरण और हिंसक कंपन स्थान नहीं।
तकनीकी पैरामीटरः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | फ्रैक्चर का इन्सुलेशन स्तर | काम करने की आवृत्ति ((सूखा परीक्षण/गीला परीक्षण) | 48 | |||||||||
| बिजली के झटके के परीक्षण का वोल्टेज (पीक) | 85 | |||||||||||
| 3 | पृथक्करण का स्तर जमीन/चरण से चरण तक | कार्य आवृत्ति | शुष्क परीक्षण | 42 | ||||||||
| गीला परीक्षण | 34 | |||||||||||
| बिजली के झटके के परीक्षण का वोल्टेज (पीक) | 75 | |||||||||||
| 4 | रेटेड करंट | ए | 630 | |||||||||
| 5 | नामित थर्मल स्थिरता धारा (वास्तविक मूल्य) | kA | 20 | |||||||||
| 6 | लघु सर्किट के लिए नामित ब्रेक चालू (वास्तविक मूल्य) | 25 | ||||||||||
| 7 | थर्मल स्थिरता का नामित समय | s | 4 | |||||||||
| 8 | नामित शॉर्ट सर्किट बंद करने की धारा ((पीक) | kA | 63 | |||||||||
| 9 | नामित गतिशील स्थिरता वर्तमान (पीक) | |||||||||||
| 10 | यांत्रिक जीवनकाल | समय | 10000 | |||||||||
| 11 | आरंभिक नामित धारा | 1000 | ||||||||||
| 12 | आसपास का वायु तापमान | उच्चतम तापमान | °C | -55 | ||||||||
| सबसे कम तापमान | +60 | |||||||||||
| अधिकतम दैनिक तापमान का अंतर | क | ≤25 | ||||||||||
| 13 | ऊंचाई | m | ≤2500 | |||||||||
| 14 | आर्द्रता | दैनिक सापेक्ष आर्द्रता का औसत | % | ≤ 95 | ||||||||
| मासिक सापेक्ष आर्द्रता का औसत | ≤ 90 | |||||||||||
| 15 | भूकंप प्रतिरोधी क्षमता | क्षैतिज त्वरण | घ | 0.25 | ||||||||
| ग्राउंड वर्टिकल त्वरण | 0.125 | |||||||||||
| सुरक्षा कारक | / | 1.67 | ||||||||||
| 16 | हवा की गति | m/s | ≤35 | |||||||||
| 17 | बर्फ की मोटाई | मिमी | ≤20 | |||||||||
