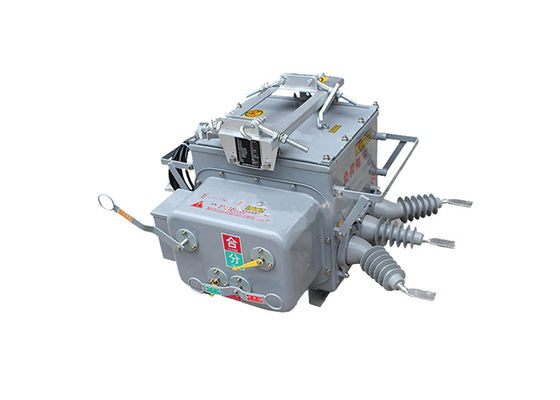

ZW20(F) 12kV आउटडोर Vcb स्टेनलेस स्टील निर्मित औद्योगिक ब्रेकर बॉर्डर वैक्यूम स्विच मानक IEC62271-100

ZW20(F) 12kV आउटडोर Vcb स्टेनलेस स्टील निर्मित औद्योगिक ब्रेकर बॉर्डर वैक्यूम स्विच मानक IEC62271-100

उत्पाद का वर्णन:

ZW20 श्रृंखला सीमा वैक्यूम स्विच एक प्रकार का विद्युत स्विच है जो वैक्यूम वातावरण में संचालित होता है।यह मध्यम वोल्टेज अनुप्रयोगों के लिए डिज़ाइन किया गया है और आमतौर पर बिजली वितरण प्रणालियों में उपयोग किया जाता है.

स्विच आमतौर पर उच्च गुणवत्ता वाली सामग्री से बने एक मजबूत और टिकाऊ आवरण के साथ बनाया जाता है। इसमें एक वैक्यूम इंटरप्टर कक्ष, वर्तमान ले जाने वाले संपर्क और नियंत्रण तंत्र शामिल हैं.

और वैक्यूम इंटरप्टर स्विच का मुख्य घटक है. यह एक सील वैक्यूम कक्ष है कि दो संपर्क इलेक्ट्रोड शामिल होते हैं से मिलकर बनता है. जब स्विच बंद है,निर्वात वातावरण स्विचिंग संचालन के दौरान एक विद्युत चाप के गठन को रोकता है.

यह संपर्कों को खोलने और बंद करने के लिए एक तंत्र से लैस है। यह मॉडल और अनुप्रयोग आवश्यकताओं के आधार पर मैन्युअल या विद्युत रूप से संचालित किया जा सकता है।ऑपरेटिंग तंत्र सुचारू और विश्वसनीय स्विचिंग संचालन सुनिश्चित करता है.

ZW20 श्रृंखला सीमा वैक्यूम स्विच विभिन्न सिस्टम आवश्यकताओं के अनुरूप विभिन्न वोल्टेज और वर्तमान रेटिंग में उपलब्ध है।यह कई किलोवोल्ट से लेकर दसियों किलोवोल्ट तक मध्यम वोल्टेज स्तरों को संभाल सकता है.

इस स्विच में दोष धाराओं को बाधित करने और विद्युत प्रणाली की रक्षा करने के लिए एक उच्च ब्रेक क्षमता है।तोड़ने की क्षमता अधिकतम दोष वर्तमान है कि स्विच क्षति के बिना सुरक्षित रूप से बाधित कर सकते हैं के संदर्भ में निर्दिष्ट है.

ZW20 श्रृंखला के कुछ मॉडल उन्नत नियंत्रण और निगरानी सुविधाओं की पेशकश कर सकते हैं। इन सुविधाओं में रिमोट कंट्रोल क्षमताएं, स्थिति संकेत और दोष निदान शामिल हो सकते हैं,बेहतर कार्यक्षमता और संचालन में आसानी प्रदान करना.

स्विच में प्रयुक्त वैक्यूम तकनीक आर्क बुझाने की उत्कृष्ट क्षमता सुनिश्चित करती है, जिससे यह मध्यम वोल्टेज अनुप्रयोगों के लिए एक विश्वसनीय और सुरक्षित समाधान बन जाता है।स्विच सख्त सुरक्षा मानकों को पूरा करने और न्यूनतम रखरखाव आवश्यकताओं के साथ दीर्घकालिक प्रदर्शन प्रदान करने के लिए बनाया गया है.

ZW20 श्रृंखला सीमा वैक्यूम स्विच बिजली वितरण सबस्टेशन, औद्योगिक संयंत्रों, वाणिज्यिक भवनों, और अधिक सहित अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त है।यह आम तौर पर लोड स्विचिंग के लिए प्रयोग किया जाता हैमध्यम वोल्टेज विद्युत प्रणालियों में दोष सुरक्षा और अलगाव।



नियंत्रक की विशेषताएंः

1यह 485/232 संचार इंटरफ़ेस से लैस किया जा सकता है, या फाइबर ऑप्टिक्स या वायरलेस संचार के माध्यम से लंबी दूरी की निगरानी प्राप्त कर सकता है। पुनः बंद होने के बाद इसमें त्वरण कार्य हैःजब स्थायी खराबी के कारण स्विच फिर से बंद हो जाता है.

2जब कोई स्थायी खराबी होती है, तो यह स्वचालित रूप से ट्रिप करने के लिए तेजी लाता है।

3.रिमोट कंट्रोल/मैनुअल रीलॉकिंग एक्सेलेरेशन टू ट्रिप के साथ, और रीलॉकिंग इंटरलॉकिंगः उपयोगकर्ता लाइन की मरम्मत करने और बिजली बहाल करने के बाद, यदि वे ग्राउंडिंग चाकू स्विच को निकालना भूल जाते हैं,यह ट्रिप करने के लिए त्वरण करना चाहिए.

4पुनः बंद करने के लिए देरी का समय तीनों प्रयासों के लिए समायोजित किया जा सकता है।

5.ट्रिप/रीक्लॉकिंग सर्किट गलत ऑपरेशन को रोकने के लिए डिज़ाइन किया गया है और इसमें एंटी-रीक्लॉकिंग कार्यक्षमता है।

6शून्य-क्रम धारा क्षेत्र के भीतर और बाहर के दोषों के बीच अंतर कर सकती है।

7. रिमोट कंट्रोल ट्रिप/रीक्लॉसिंग गलत ऑपरेशन को रोकने के लिए एक डिजाइन को अपनाता है.




आवेदनः

1विद्युत वितरण सबस्टेशन: ZW20 स्विच आम तौर पर विद्युत वितरण सबस्टेशन, दोनों इनडोर और आउटडोर में नियोजित किया जाता है। इसका उपयोग लोड स्विचिंग, सेक्शनलाइजिंग,वितरण नेटवर्क में दोष सुरक्षा.

2औद्योगिक संयंत्रः ZW20 स्विच औद्योगिक संयंत्रों में अनुप्रयोग पाता है जहां मध्यम वोल्टेज बिजली वितरण की आवश्यकता होती है। इसका उपयोग विद्युत उपकरणों को नियंत्रित करने और उनकी सुरक्षा के लिए किया जाता है,जैसे मोटर्स, ट्रांसफार्मर और जनरेटर।

3वाणिज्यिक भवनः इस स्विच का उपयोग वाणिज्यिक भवनों में किया जाता है, जिसमें शॉपिंग मॉल, कार्यालय परिसर और अस्पताल शामिल हैं, जो विश्वसनीय और सुरक्षित बिजली वितरण के लिए हैं।यह कुशल लोड स्विचिंग सुनिश्चित करता है और महत्वपूर्ण विद्युत भारों की रक्षा करता है.

4नवीकरणीय ऊर्जा प्रणाली: ZW20 स्विच नवीकरणीय ऊर्जा प्रणालियों के लिए उपयुक्त है, जैसे सौर ऊर्जा संयंत्र और पवन फार्म।यह इन प्रणालियों में मध्यम वोल्टेज सर्किट के स्विचिंग और सुरक्षा को सुविधाजनक बनाता है.

5रेल विद्युतीकरण: स्विच का उपयोग रेल विद्युतीकरण परियोजनाओं में रेल नेटवर्क की बिजली आपूर्ति को नियंत्रित करने और उसकी सुरक्षा के लिए किया जाता है।यह ट्रेन संचालन के लिए विश्वसनीय और सुरक्षित बिजली वितरण सुनिश्चित करता है.




पर्यावरणीय परिस्थितियाँ:

1ऊंचाईः 2000 मीटर
2परिवेश का तापमानःबाहर -30°C~+55°C
उच्चतम वार्षिक औसत तापमान 20°C है
अधिकतम दैनिक औसत तापमान 30°C है
3. सापेक्ष आर्द्रता:95% ((25°C)
4. भूकंपीय क्षमताःजमीन स्तर त्वरण 0.3g
जमीन का ऊर्ध्वाधर त्वरण 0.15g
तीन साइन तरंगों के लिए कार्य करते हुए
सुरक्षा कारक 1.67
5. भूकंपीय तीव्रता:7 डिग्री
6अधिकतम दैनिक तापमान अंतर:25°C
7.स्थापना का स्थानःबाहरी, 10kv हवाई लाइन उपयोगकर्ता की जिम्मेदारी सीमांकन बिंदु
8ग्राउंडिंग विधि: तटस्थ बिंदु स्पर्श नहीं करता है, चाप दमन कॉइल ग्राउंडिंग और कम प्रतिरोध ग्राउंडिंग



तकनीकी मापदंडः

नियंत्रक का तकनीकी पैरामीटर:
