उच्च वोल्टेज आउटडोर वैक्यूम सर्किट ब्रेकर GB1984-2003 स्वचालित/मनुअल 50Hz नियंत्रण वैक्यूम सर्किट ब्रेकर
उत्पाद का वर्णन:

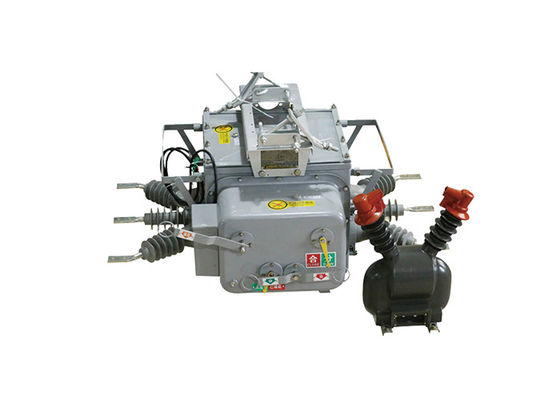

ZW20-12(F) आउटडोर वैक्यूम सर्किट ब्रेकर तीन चरण AC 50Hz आउटडोर HV स्विचगियर मुख्य रूप से ग्रामीण और शहरी 10 kV आउटडोर वितरण नेटवर्क के लिए एक अलग और संयुक्त भार धारा के रूप में उपयोग किया जाता है,अतिभार वर्तमान, शॉर्ट सर्किट करंट और अन्य समान स्थानों पर।
इसकी पूरी संरचना एक तीन-चरण आम बॉक्स प्रकार है, जिसमें एक ऑपरेटिंग तंत्र, एक प्रवाहकीय सर्किट, एक इन्सुलेशन सिस्टम, एक सीलिंग तत्व और एक खोल शामिल है।
और यह वितरण स्वचालन की अनुप्रयोग आवश्यकताओं को पूरा करने के लिए संबंधित बुद्धिमान दूरस्थ टर्मिनलों का समर्थन कर रहा है।
· ZW20-12 (Z) आउटडोर इंटेलिजेंट हाई वोल्टेज एसी ट्रू एयर ब्रेकर जीएसएम लघु संदेश फ़ंक्शन के साथ
· विभाजन स्विच नियंत्रक ZW20-12 (F) के साथ संयोजन बाहरी विभाजन उच्च वोल्टेज एसी सच्चे हवा ब्रेकर।
नियंत्रक की विशेषताएंः
1यह 485/232 संचार इंटरफ़ेस से लैस किया जा सकता है, या फाइबर ऑप्टिक्स या वायरलेस संचार के माध्यम से लंबी दूरी की निगरानी प्राप्त कर सकता है। पुनः बंद होने के बाद इसमें त्वरण कार्य हैःजब स्थायी खराबी के कारण स्विच फिर से बंद हो जाता है.
2जब कोई स्थायी खराबी होती है, तो यह स्वचालित रूप से ट्रिप करने के लिए तेजी लाता है।
3.रिमोट कंट्रोल/मैनुअल रीलॉकिंग एक्सेलेरेशन टू ट्रिप के साथ, और रीलॉकिंग इंटरलॉकिंगः उपयोगकर्ता लाइन की मरम्मत करने और बिजली बहाल करने के बाद, यदि वे ग्राउंडिंग चाकू स्विच को निकालना भूल जाते हैं,यह ट्रिप करने के लिए त्वरण करना चाहिए.
4पुनः बंद करने के लिए देरी का समय तीनों प्रयासों के लिए समायोजित किया जा सकता है।
5.ट्रिप/रीक्लॉकिंग सर्किट गलत ऑपरेशन को रोकने के लिए डिज़ाइन किया गया है और इसमें एंटी-रीक्लॉकिंग कार्यक्षमता है।
6शून्य-क्रम धारा क्षेत्र के भीतर और बाहर के दोषों के बीच अंतर कर सकती है।
7. रिमोट कंट्रोल ट्रिप/रीक्लॉसिंग गलत ऑपरेशन को रोकने के लिए एक डिजाइन को अपनाता है.
आवेदनः
1खनन परिचालनः ZW20 स्विच का उपयोग खनन परिचालनों में भूमिगत और सतह खदानों में विद्युत उपकरण और बिजली वितरण नेटवर्क को नियंत्रित करने और सुरक्षा देने के लिए किया जाता है।
2डाटा सेंटरः महत्वपूर्ण आईटी बुनियादी ढांचे के लिए विश्वसनीय बिजली वितरण और सुरक्षा सुनिश्चित करने के लिए स्विच का उपयोग डेटा केंद्रों में किया जाता है।यह कुशल लोड स्विचिंग और विद्युत खराबी के खिलाफ सुरक्षा को सक्षम बनाता है.
3तेल और गैस उद्योगः ZW20 स्विच तेल और गैस उद्योग में रिफाइनरियों, पाइपलाइनों और अपतटीय प्लेटफार्मों में विद्युत उपकरणों के नियंत्रण और सुरक्षा के लिए आवेदन पाता है।
4बुनियादी ढांचा परियोजनाएंः स्विच का उपयोग विभिन्न बुनियादी ढांचा परियोजनाओं में किया जाता है, जैसे कि हवाई अड्डों, बंदरगाहों और स्टेडियमों में, विश्वसनीय बिजली वितरण और सुरक्षा के लिए।
5जल और अपशिष्ट जल उपचार सुविधाएंः ZW20 स्विच का उपयोग पंप स्टेशनों, उपचार संयंत्रों,और वितरण नेटवर्क.
संरचना:
1नियंत्रक एक माइक्रो कंप्यूटर आधारित रिले सुरक्षा और निगरानी उपकरण है।
2.नियंत्रक में मौसम का मजबूत प्रतिरोध और संघनक के खिलाफ सुरक्षा है.
3यह विमानन कनेक्टरों के माध्यम से स्विच बॉडी से जुड़ा हुआ है।
4इसमें कनेक्शन की अच्छी विश्वसनीयता और उच्च सुरक्षा स्तर है।
नियंत्रक में चार इनपुट एनालॉग चैनल होते हैंः चरण ए धारा, चरण सी धारा, शून्य अनुक्रम धारा और चरण बीसी वोल्टेज।नियंत्रक वास्तविक समय में इन एनालॉग इनपुट के मूल्यों की निगरानी करता है और लाइन दोषों को निर्धारित करने और संबंधित कार्यों को शुरू करने के लिए सेट मूल्यों के साथ उनकी तुलना करता है.
पर्यावरणीय परिस्थितियाँ:
1 परिवेश वायु तापमानः -40 °C ~ + 70 °C;
2 ऊंचाईः 3000 मीटर से अधिक नहीं
3 परिवेश वायु धूल, धुआं, संक्षारक गैसों, भाप या नमक छिड़काव से दूषित हो सकती है। दूषित स्तरः वर्ग IV:
4 हवा की गति 34 मीटर / सेकंड से अधिक नहीं है (सिलेंडर की सतह पर 700 Pa के बराबर);
5 स्विच और नियंत्रण उपकरण के बाहर से कंपन या जमीन की गति नगण्य है;
द्वितीयक प्रणाली में प्रेरित विद्युत चुम्बकीय हस्तक्षेप का आयाम 1.6kV से अधिक नहीं है।
तकनीकी मापदंडः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | ||||||||
| 1 | नामित वोल्टेज | केवी | 12 | ||||||||
| 2 | फ्रैक्चर का इन्सुलेशन स्तर | काम करने की आवृत्ति ((सूखा परीक्षण/गीला परीक्षण) | 48 | ||||||||
| बिजली के झटके के परीक्षण का वोल्टेज (पीक) | 85 | ||||||||||
| 3 | पृथक्करण का स्तर जमीन/चरण से चरण तक | कार्य आवृत्ति | शुष्क परीक्षण | 42 | |||||||
| गीला परीक्षण | 34 | ||||||||||
| बिजली के झटके के परीक्षण का वोल्टेज (पीक) | 75 | ||||||||||
| 4 | रेटेड करंट | ए | 630, 1250 | ||||||||
| 5 | लघु सर्किट के लिए नामित ब्रेक चालू | kA | 16, 20, 25 | ||||||||
| 6 | नामित शॉर्ट सर्किट ब्रेक चालू ब्रेक समय | समय | 30 | ||||||||
| 7 | नामित अल्पकालिक प्रतिरोधक धारा | kA | 16, 20, 25 | ||||||||
| 8 | नामित शॉर्ट सर्किट अवधि | एस | 4 | ||||||||
| 9 | नामित शॉर्ट सर्किट बंद करने की धारा (पीक) | kA | 40, 50, 63 | ||||||||
| 10 | वर्तमान का सामना करने वाली नामित चोटी | kA | 40, 50, 63 | ||||||||
| 11 | यांत्रिक जीवनकाल | समय | 1000 से अधिक | ||||||||
| 12 | आरंभिक नामित धारा | 10000 | |||||||||
| 13 | शुद्ध भार | किलो | 180 | ||||||||
नियंत्रक का तकनीकी पैरामीटर:
| सीरियल नंबर | पैरामीटर | डेटा | ||||||||
| 1 | वोकिंग इनपुट वोल्टेज | AC220V | ||||||||
| 2 | इनपुट कार्य आवृत्ति | 50Hz | ||||||||
| 3 | इनपुट वोल्टेज के लिए अनुमेय वोल्टेज उतार-चढ़ाव सीमा | ±20% | ||||||||
| 4 | उपकरण की कुल शक्ति खपत | <10W | ||||||||
| 5 | चरण वर्तमान इनपुट का नमूनाकरण मूल्य | 60-600 ए | ||||||||
| 6 | निम्न वोल्टेज संचालन की सीमा | १०-१४० वी | ||||||||
| 7 | पावर इनपुट मान के लिए अनुमेय नमूनाकरण त्रुटि | ± 5% | ||||||||
| 8 | अतिप्रवाह सुरक्षा विलंब समय मूल्य | 0.1-0.3s | ||||||||
| 9 | शून्य अनुक्रम धारा के लिए मूल्य सेट करना | 0.2-6A | ||||||||
| 10 | ग्राउंडिंग एक्शन देरी का समय | 0-1200 | ||||||||
