उच्च वोल्टेज वैक्यूम सर्किट ब्रेकर बुद्धिमान सीमा वैक्यूम लोड स्विच IEC62271-10 औद्योगिक वितरण के लिए
उत्पाद का वर्णन:

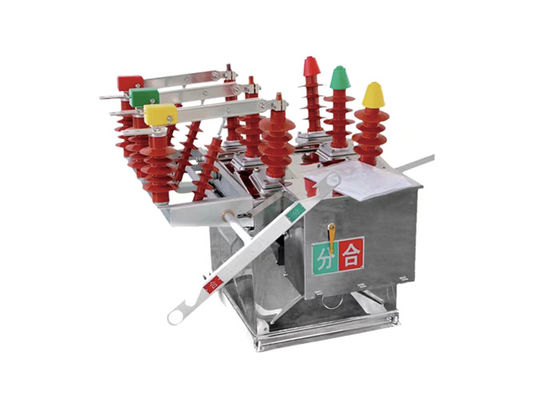

ZW8-12 आउटडोर वैक्यूम सर्किट ब्रेकर को अंतरराष्ट्रीय मानकों का अनुपालन करने के लिए डिज़ाइन किया गया है और उन्नत प्रौद्योगिकियों का उपयोग करके निर्मित किया गया है।630A तक का नाममात्र करंट, और 20kA तक की शॉर्ट-सर्किट ब्रेकिंग करंट।
सर्किट ब्रेकर में वैक्यूम इंटरप्टर, ऑपरेटिंग मैकेनिज्म और कंट्रोल सिस्टम सहित कई प्रमुख घटक होते हैं।वैक्यूम इंटरप्टर सर्किट ब्रेकर का दिल है और विद्युत धारा को बाधित करने के लिए जिम्मेदार हैयह वैक्यूम में काम करने के लिए डिज़ाइन किया गया है, जो आर्किंग को रोकने में मदद करता है और विश्वसनीय संचालन सुनिश्चित करता है।
ऑपरेटिंग तंत्र सर्किट ब्रेकर को खोलने और बंद करने के लिए जिम्मेदार है और इसे मैन्युअल या विद्युत रूप से संचालित किया जा सकता है।नियंत्रण प्रणाली सर्किट ब्रेकर की निगरानी करता है और ऑपरेटर को प्रतिक्रिया प्रदान करता है, जिससे उन्हें ब्रेकर की स्थिति की निगरानी करने और किसी भी दोष का पता लगाने की अनुमति मिलती है।
ZW8-12 आउटडोर वैक्यूम सर्किट ब्रेकर को अत्यधिक विश्वसनीय होने के लिए डिज़ाइन किया गया है और न्यूनतम रखरखाव की आवश्यकता होती है। इसमें लंबी सेवा जीवन है और कठोर आउटडोर वातावरण का सामना करने में सक्षम है,इसे व्यापक अनुप्रयोगों में उपयोग के लिए उपयुक्त बनाना.
लाभः
1यह CT23 प्रकार के स्प्रिंग ऊर्जा-स्टोरेज ऑपरेटिंग तंत्र से लैस है। ऊर्जा-स्टोरेज, मोटर या मैनुअल द्वारा खोलने और बंद करने को प्राप्त किया जा सकता है।

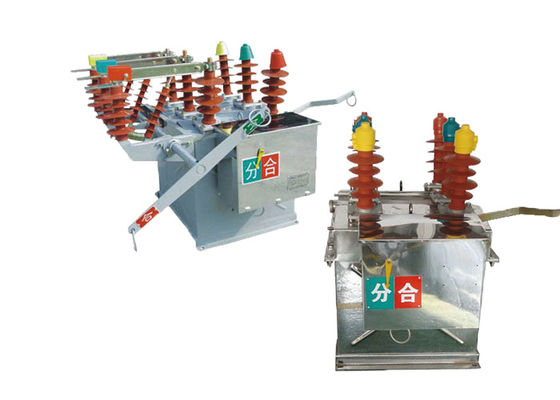

2.ZW8-12G में ZW8-12 ब्रेकर और आइसोलेटर होते हैं, जिन्हें संयुक्त ब्रेकर कहा जाता है, जिनका उपयोग सेक्शनलाइजर के रूप में किया जा सकता है।
3ब्रेकर की संरचना एक टैंक में इकट्ठे तीन-चरण, धातु टैंक में संलग्न तीन-चरण वैक्यूम-आर्क बुझाने वाले कक्ष, चरणों के बीच और प्रत्येक चरण के लिए एसएमसी से बने इन्सुलेशन सामग्री है।
4विश्वसनीय प्रदर्शन और उच्च इन्सुलेशन शक्ति।
संरचना:
1मोल्ड आधारित एक बार स्ट्रेचिंग फोर्मिंग टेक्नोलॉजीः घेर का ऊपरी कवर उन्नत एक बार स्ट्रेचिंग फोर्मिंग टेक्नोलॉजी का उपयोग करके निर्मित किया जाता है,जो उच्च स्तर की यांत्रिक शक्ति सुनिश्चित करता है, एक IP4X सुरक्षा रेटिंग, और एक सौंदर्य की दृष्टि से सुखद उपस्थिति। यह तकनीक भी आसान स्थापना की सुविधा प्रदान करती है। इसके अतिरिक्त, संलग्नक जंग और संक्षारण के लिए प्रतिरोधी है।उपयोगकर्ताओं के पास स्टेनलेस स्टील या उच्च गुणवत्ता वाले स्टील प्लेट स्प्रे उपचार के बीच विकल्प है.
2. डिस्कनेक्टिंग स्विच (वैकल्पिक): ZW32-12 वैक्यूम सर्किट ब्रेकर एक वैकल्पिक डिस्कनेक्टिंग स्विच सुविधा प्रदान करता है। यह स्विच विशेष रूप से ZW8 स्विच बॉडी यूनिट के आधार पर डिज़ाइन किया गया है।यह वितरण लाइन के रखरखाव के दौरान एक सुविधाजनक और स्पष्ट रूप से दिखाई देने वाले डिस्कनेक्ट बिंदु के रूप में कार्य करता हैगलत संचालन को रोकने के लिए, डिस्कनेक्टिंग स्विच और सर्किट ब्रेकर के बीच एक मैकेनिकल इंटरलॉकिंग डिवाइस शामिल है।यह सुरक्षा को बढ़ाता है और दुर्घटनाओं के जोखिम को कम करता है.
आवेदनः
1वितरण प्रणालियाँ: ZW8-12 सर्किट ब्रेकर 10kV शहरी और ग्रामीण बिजली नेटवर्क में वितरण प्रणालियों को नियंत्रित करने और उनकी सुरक्षा करने में महत्वपूर्ण भूमिका निभाता है।यह लोड धाराओं को चालू या बंद करने के लिए जिम्मेदार हैउपभोक्ताओं को बिजली का विश्वसनीय वितरण सुनिश्चित करना।
2विद्युत सबस्टेशन: सर्किट ब्रेकर का प्रयोग विद्युत सबस्टेशनों में किया जाता है जहां उच्च वोल्टेज ट्रांसमिशन लाइनों को वितरण नेटवर्क से जोड़ा जाता है।यह उपकरण के पृथक्करण और सुरक्षा में मदद करता है, जो सबस्टेशन के सुरक्षित और कुशल संचालन की अनुमति देता है।
3औद्योगिक विद्युत प्रणालियाँ: उच्च विद्युत आवश्यकताओं वाले उद्योग जैसे विनिर्माण संयंत्र, खनन संचालन और बड़े पैमाने पर बुनियादी ढांचा परियोजनाएं।अक्सर ZW8-12 सर्किट ब्रेकर का उपयोग अपने उच्च वोल्टेज बिजली प्रणालियों को नियंत्रित करने और उनकी रक्षा करने के लिए करते हैंयह लोड धाराओं के प्रबंधन में सहायता करता है और उपकरण को शॉर्ट सर्किट दोष धाराओं से बचाता है।
4नवीकरणीय ऊर्जा प्रणालियां: पवन और सौर ऊर्जा जैसे नवीकरणीय ऊर्जा स्रोतों को अपनाने के साथ,ZW8-12 सर्किट ब्रेकर को नवीकरणीय ऊर्जा उत्पादन से जुड़े उच्च वोल्टेज स्विचगियर सिस्टम में आवेदन मिलता हैयह नवीकरणीय ऊर्जा को ग्रिड में कुशलतापूर्वक एकीकृत करने में सहायता करता है और बिजली उत्पादन सुविधाओं के सुरक्षित संचालन को सुनिश्चित करता है।
5उपयोगिता नेटवर्क: विद्युत उपयोगिता कंपनियां अपने उच्च वोल्टेज ट्रांसमिशन और वितरण नेटवर्क को प्रबंधित करने और उनकी सुरक्षा के लिए ZW8-12 सर्किट ब्रेकर पर निर्भर करती हैं।यह भार धाराओं को प्रभावी ढंग से नियंत्रित करके और खराबी को बाधित करके उपयोगिता ग्रिड की समग्र विश्वसनीयता और स्थिरता में योगदान देता है.
स्थितिः
1तापमानः सर्किट ब्रेकर को निर्दिष्ट तापमान सीमाओं के भीतर काम करने के लिए डिज़ाइन किया गया है। यह आमतौर पर -40°C से +40°C तक के परिवेश के तापमान का सामना कर सकता है।यह तापमान सीमा अत्यधिक ठंडे और गर्म जलवायु दोनों को कवर करती है, विभिन्न क्षेत्रों में इष्टतम प्रदर्शन सुनिश्चित करना।
2आर्द्रताः ZW8-12 सर्किट ब्रेकर उच्च आर्द्रता के स्तर को संभालने के लिए बनाया गया है। यह 40 डिग्री सेल्सियस तक के तापमान पर 95 प्रतिशत तक के सापेक्ष आर्द्रता वाले वातावरण में विश्वसनीय रूप से काम करने के लिए डिज़ाइन किया गया है।यह सर्किट ब्रेकर को उच्च आर्द्रता वाले क्षेत्रों में प्रभावी ढंग से काम करने की अनुमति देता है, जैसे कि तटीय क्षेत्र या उष्णकटिबंधीय जलवायु।
3ऊंचाईः सर्किट ब्रेकर उच्च ऊंचाई पर काम करने के लिए उपयुक्त है। इसे समुद्र तल से 2,000 मीटर की ऊंचाई तक विश्वसनीय रूप से काम करने के लिए डिज़ाइन किया गया है।यह इसे पहाड़ी क्षेत्रों या ऊंचाई वाले इलाकों में तैनात करने के लिए उपयुक्त बनाता है.
4प्रदूषणः ZW8-12 सर्किट ब्रेकर पर्यावरण प्रदूषकों का सामना करने के लिए प्रदूषण विरोधी सुविधाओं से लैस है। इसका आंतरिक इन्सुलेशन, हवा और एपॉक्सी राल मिश्रित इन्सुलेशन सहित,सर्किट ब्रेकर को प्रदूषण के प्रभावों से बचाने में मदद करता हैइससे यह प्रदूषण के उच्च स्तर वाले क्षेत्रों जैसे औद्योगिक क्षेत्रों या शहरी वातावरण में स्थापित करने के लिए उपयुक्त है।
5यूवी प्रतिरोधः सर्किट ब्रेकर की बाहरी सामग्री और कोटिंग आमतौर पर पराबैंगनी (यूवी) विकिरण के प्रतिरोधी होती है।यह सुनिश्चित करता है कि सर्किट ब्रेकर बिना गिरावट या प्रदर्शन के मुद्दों के लंबे समय तक सूर्य के प्रकाश के संपर्क में रहने का सामना कर सकता है.
तकनीकी पैरामीटरः
| एरियल नं. | पैरामीटर | इकाई | डेटा | ||||||||
| 1 | नामित वोल्टेज | केवी | 12 | ||||||||
| 2 | नामित इन्सुलेशन स्तर | 1 मिनट औद्योगिक आवृत्ति प्रतिरोधक वोल्टेज | शुष्क परीक्षण | 42 | |||||||
| गीला परीक्षण | 34 | ||||||||||
| बिजली के झटके का सामना करें वोल्टेज (पीक) | 75 | ||||||||||
| 3 | रेटेड करंट | ए | 630 | ||||||||
| 4 | लघु सर्किट के लिए नामित ब्रेक चालू | kA | 20 | ||||||||
| 5 | लघु सर्किट के नामित ब्रेक चालू समय | समय | 30 | ||||||||
| 6 | लघु सर्किट स्विचिंग वर्तमान (पीक) | kA | 50 | ||||||||
| 7 | वर्तमान का सामना करने वाली नामित चोटी | 50 | |||||||||
| 8 | नामित कम समय का प्रतिरोध करंट | 20 | |||||||||
| 9 | नामित शॉर्ट सर्किट अवधि | एस | 4 | ||||||||
| 10 | तोड़ने का समय (पृथक उत्तेजना विच्छेदन) |
अधिकतम ऑपरेटिंग वोल्टेज | एमएस | 15-50 | |||||||
| नामित परिचालन वोल्टेज | 30-60 | ||||||||||
| न्यूनतम परिचालन वोल्टेज | |||||||||||
| 11 | बंद होने का समय | 25-50 | |||||||||
| 12 | पूर्ण विच्छेदन समय | ≤100 | |||||||||
| 13 | आर्क जलने का समय | ≤20 | |||||||||
| 14 | यांत्रिक जीवनकाल | समय | 10000 | ||||||||
| 15 | बंद करने का कार्य | J | 70 | ||||||||
| 16 | ऊर्जा भंडारण मोटर की नाममात्र इनपुट शक्ति | W | < 250 | ||||||||
| 17 | नामित परिचालन वोल्टेज/नामित सहायक सर्किट वोल्टेज | वी | DC220 | ||||||||
| AC220 | |||||||||||
| 18 | नामित वोल्टेज पर ऊर्जा भंडारण समय | एस | <10 | ||||||||
| 19 | ओवरकंट्रेंट डिकॉपलर | रेटेड करंट | ए | 5 | |||||||
| विच्छेदन करंट की सटीकता | % | ±10 | |||||||||
