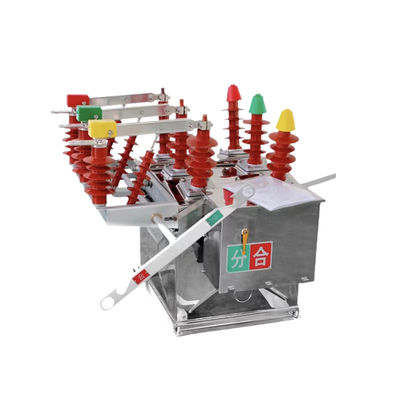

ZW8-12 श्रृंखला आउटडोर 630A 12kV वैक्यूम सर्किट ब्रेकर स्टेनलेस स्टील बुद्धिमान स्वचालित वैक्यूम लोड स्विच
उत्पाद का वर्णन:
ZW8-12 आउटडोर वैक्यूम सर्किट ब्रेकर 12kV के नामित वोल्टेज और 50Hz की नामित आवृत्ति के साथ तीन-चरण एसी आउटडोर उच्च वोल्टेज स्विचगियर के लिए उपयुक्त है।यह मुख्य रूप से 10kV शहरी और ग्रामीण बिजली नेटवर्क के वितरण प्रणालियों में लोड धाराओं और शॉर्ट सर्किट दोष धाराओं को चालू या बंद करने के लिए उपयोग किया जाता हैयह विद्युत प्रणाली में सबसे व्यापक रूप से उपयोग किए जाने वाले, परिपक्व और स्थिर उत्पादों में से एक है।
आवेदनः
1विद्युत वितरणः आउटडोर वैक्यूम सर्किट ब्रेकर का उपयोग विद्युत वितरण प्रणालियों में वितरण ट्रांसफार्मर, फीडर और अन्य उपकरणों को स्विच करने और उनकी सुरक्षा करने के लिए किया जाता है।वे आम तौर पर बाहरी खंभे पर स्थापित होते हैं, सबस्टेशन और स्विचगियर।
2.उपयोगिता के पैमाने पर नवीकरणीय ऊर्जाः आउटडोर वैक्यूम सर्किट ब्रेकर का उपयोग उपयोग उपयोगिता के पैमाने पर नवीकरणीय ऊर्जा परियोजनाओं में किया जाता है, जैसे पवन और सौर फार्म, इनवर्टर और अन्य उपकरणों को स्विच करने और सुरक्षा के लिए.
3.रेलवे प्रणालीः बाहरी वैक्यूम सर्किट ब्रेकर का उपयोग रेल प्रणाली में, जैसे सिग्नलिंग प्रणाली और रेलवे बुनियादी ढांचे में, विद्युत उपकरणों को स्विच करने और उनकी सुरक्षा के लिए किया जाता है।
4खनन संचालनः बाहरी वैक्यूम सर्किट ब्रेकर का उपयोग खनन संचालन में कठोर बाहरी वातावरण में विद्युत उपकरणों को स्विच करने और उनकी सुरक्षा करने के लिए किया जाता है।
5तेल और गैस उद्योगः बाहरी वैक्यूम सर्किट ब्रेकर का उपयोग तेल और गैस उद्योग में पंप, कंप्रेसर और पाइपलाइन जैसे विद्युत उपकरणों को स्विच करने और उनकी सुरक्षा के लिए किया जाता है।
विशेषताएं:
1इसमें प्रदूषण का प्रतिरोध करने की क्षमता है, जिसमें वायु और एपॉक्सी राल मिश्रित इन्सुलेशन से बना आंतरिक इन्सुलेशन है।
2.एक वसंत ऊर्जा संग्रहीत ऑपरेटिंग तंत्र के साथ सुसज्जित.
3एकल पक्षीय (बाएं पक्षीय) या दो पक्षीय डिस्कनेक्टिंग स्विच और बाहरी संभावित ट्रांसफार्मर (पीटी) से लैस किया जा सकता है
स्थितिः
परिवेश का तापमानः-40°C~+70°C (औसत दैनिक तापमान +40°C से अधिक नहीं)
ऊंचाईः>1000 मीटर (अधिकतम 3000 मीटर)
परिवेश आर्द्रता:औसत दैनिक सापेक्ष आर्द्रता 95% से अधिक नहीं, औसत मासिक सापेक्ष
प्रदूषण का स्तरः IV स्तर
अधिकतम हवा की गतिः700Pa (हवा की गति 35m/s के बराबर)
भूकंप की तीव्रताः 8 स्तर
तकनीकी पैरामीटरः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | ||||||||
| 1 | नामित वोल्टेज | केवी | 12 | ||||||||
| 2 | नामित इन्सुलेशन स्तर | 1 मिनट औद्योगिक आवृत्ति प्रतिरोधक वोल्टेज | शुष्क परीक्षण | 42 | |||||||
| गीला परीक्षण | 34 | ||||||||||
| बिजली के झटके का सामना करें वोल्टेज (पीक) | 75 | ||||||||||
| 3 | रेटेड करंट | ए | 630 | ||||||||
| 4 | लघु सर्किट के लिए नामित ब्रेक चालू | kA | 20 | ||||||||
| 5 | लघु सर्किट के नामित ब्रेक चालू समय | समय | 30 | ||||||||
| 6 | लघु सर्किट स्विचिंग वर्तमान (पीक) | kA | 50 | ||||||||
| 7 | वर्तमान का सामना करने वाली नामित चोटी | 50 | |||||||||
| 8 | नामित कम समय का प्रतिरोध करंट | 20 | |||||||||
| 9 | नामित शॉर्ट सर्किट अवधि | एस | 4 | ||||||||
| 10 | तोड़ने का समय (पृथक उत्तेजना विच्छेदन) |
अधिकतम ऑपरेटिंग वोल्टेज | एमएस | 15-50 | |||||||
| नामित परिचालन वोल्टेज | 30-60 | ||||||||||
| न्यूनतम परिचालन वोल्टेज | |||||||||||
| 11 | बंद होने का समय | 25-50 | |||||||||
| 12 | पूर्ण विच्छेदन समय | ≤100 | |||||||||
| 13 | आर्क जलने का समय | ≤20 | |||||||||
| 14 | यांत्रिक जीवनकाल | समय | 10000 | ||||||||
| 15 | बंद करने का कार्य | J | 70 | ||||||||
| 16 | ऊर्जा भंडारण मोटर की नाममात्र इनपुट शक्ति | W | < 250 | ||||||||
| 17 | नामित परिचालन वोल्टेज/नामित सहायक सर्किट वोल्टेज | वी | DC220 | ||||||||
| AC220 | |||||||||||
| 18 | नामित वोल्टेज पर ऊर्जा भंडारण समय | एस | <10 | ||||||||
| 19 | ओवरकंट्रेंट डिकॉपलर | रेटेड करंट | ए | 5 | |||||||
| विच्छेदन करंट की सटीकता | % | ±10 | |||||||||
