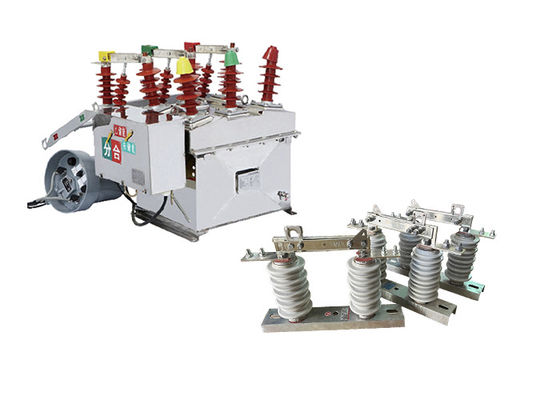

1000A/1250A आउटडोर एसी वैक्यूम सर्किट ब्रेकर 10000 बार यांत्रिक धीरज के साथ ओवरहेड डिस्कनेक्ट स्विच के साथ इस्तेमाल किया
उत्पाद का वर्णन:
ZW8-12 आउटडोर वैक्यूम सर्किट ब्रेकर एक विशिष्ट प्रकार का सर्किट ब्रेकर है जिसे उच्च वोल्टेज स्विचगियर सिस्टम में आउटडोर उपयोग के लिए डिज़ाइन किया गया है।यह विशेष रूप से 12kV के एक नामित वोल्टेज और 50Hz की एक नामित आवृत्ति के साथ तीन चरण AC आउटडोर उच्च वोल्टेज स्विचगियर के लिए उपयुक्त है.
ZW8-12 सर्किट ब्रेकर का प्राथमिक कार्य 10kV शहरी और ग्रामीण बिजली नेटवर्क में वितरण प्रणालियों को नियंत्रित करना और उनकी सुरक्षा करना है।यह लोड धाराओं को चालू या बंद करने के लिए जिम्मेदार है और बिजली प्रणाली में हो सकता है कि शॉर्ट सर्किट दोष धाराओं को बाधित करने के लिए भी.
एक वैक्यूम सर्किट ब्रेकर के रूप में, यह स्विचिंग ऑपरेशन के दौरान सर्किट ब्रेकर के खुलने पर बनने वाले आर्क को बुझाने के लिए एक वैक्यूम इंटरप्टर का उपयोग करता है।वैक्यूम अवरोधक विश्वसनीय आर्क अवरोधक क्षमता प्रदान करते हैं और अपने उच्च डाइलेक्ट्रिक शक्ति और उत्कृष्ट विद्युत प्रदर्शन के लिए जाने जाते हैं.
ZW8-12 सर्किट ब्रेकर को बिजली प्रणाली में सबसे व्यापक रूप से उपयोग किए जाने वाले, परिपक्व और स्थिर उत्पादों में से एक माना जाता है। इसका तात्पर्य यह है कि इसका सफल संचालन का एक लंबा इतिहास है,व्यापक क्षेत्र की तैनातीयह कठोर परीक्षणों से गुजर चुका है और प्रदर्शन और सुरक्षा के लिए आवश्यक उद्योग मानकों को पूरा करता है।
GW9-10 आउटडोर ओवरहेड डिस्कनेक्ट स्विच का उपयोग आमतौर पर उच्च वोल्टेज ट्रांसमिशन और वितरण प्रणालियों में रखरखाव या मरम्मत कार्य के लिए नेटवर्क के खंडों को अलग करने के लिए किया जाता है।इनका उपयोग विद्युत खतरों से श्रमिकों की सुरक्षा के लिए सुरक्षा उपकरण के रूप में भी किया जाता है, जैसे कि सिस्टम के सक्रिय भागों के साथ आकस्मिक संपर्क।
इन्हें उच्च वोल्टेज और धाराओं को संभालने के लिए डिज़ाइन किया गया है, और इन्हें अक्सर बाहरी स्थानों पर स्थापित किया जाता है, जहां उन्हें कठोर पर्यावरणीय परिस्थितियों जैसे कि चरम तापमान, हवा,इसलिए, वे इन परिस्थितियों का सामना करने के लिए बनाए गए हैं और अक्सर टिकाऊ सामग्री जैसे स्टील या एल्यूमीनियम से बने होते हैं।
आउटडोर ओवरहेड डिस्कनेक्ट स्विच विशिष्ट अनुप्रयोग और आवश्यकताओं के आधार पर विभिन्न प्रकार और कॉन्फ़िगरेशन में आते हैं। उदाहरण के लिए, कुछ वीईआई इनडोर उपयोग के लिए डिज़ाइन किए गए हैं,जबकि अन्य बाहरी उपयोग के लिए उपयुक्त हैंकुछ को मैन्युअल रूप से संचालित करने के लिए डिज़ाइन किया गया है, जबकि अन्य स्वचालित हैं और दूरस्थ रूप से संचालित किए जा सकते हैं।
बाहरी ओवरहेड डिस्कनेक्ट स्विच में सर्किट को अलग करने के अपने प्राथमिक कार्य के अलावा अन्य महत्वपूर्ण विशेषताएं भी होती हैं,जैसे कि उनकी स्थिति का दृश्य संकेत प्रदान करना (खुला या बंद), और यह सुनिश्चित करना कि अलगावकर्ता खुला होने पर सर्किट को ऊर्जा न मिले।
दोहरे प्रभाव का उपयोग जब GW9-10 श्रृंखला अलगाव स्विच वैक्यूम सर्किट ब्रेकर के साथ इस्तेमाल किया जा सकता है!
आवेदनः
1विद्युत वितरणः आउटडोर वैक्यूम सर्किट ब्रेकर का उपयोग विद्युत वितरण प्रणालियों में वितरण ट्रांसफार्मर, फीडर और अन्य उपकरणों को स्विच करने और उनकी सुरक्षा करने के लिए किया जाता है।वे आम तौर पर बाहरी खंभे पर स्थापित होते हैं, सबस्टेशन और स्विचगियर।
2.उपयोगिता के पैमाने पर नवीकरणीय ऊर्जाः आउटडोर वैक्यूम सर्किट ब्रेकर का उपयोग उपयोग उपयोगिता के पैमाने पर नवीकरणीय ऊर्जा परियोजनाओं में किया जाता है, जैसे पवन और सौर फार्म, इनवर्टर और अन्य उपकरणों को स्विच करने और सुरक्षा के लिए.
3.रेलवे प्रणालीः बाहरी वैक्यूम सर्किट ब्रेकर का उपयोग रेल प्रणाली में, जैसे सिग्नलिंग प्रणाली और रेलवे बुनियादी ढांचे में, विद्युत उपकरणों को स्विच करने और उनकी सुरक्षा के लिए किया जाता है।
4खनन संचालनः बाहरी वैक्यूम सर्किट ब्रेकर का उपयोग खनन संचालन में कठोर बाहरी वातावरण में विद्युत उपकरणों को स्विच करने और उनकी सुरक्षा करने के लिए किया जाता है।
5तेल और गैस उद्योगः बाहरी वैक्यूम सर्किट ब्रेकर का उपयोग तेल और गैस उद्योग में पंप, कंप्रेसर और पाइपलाइन जैसे विद्युत उपकरणों को स्विच करने और उनकी सुरक्षा के लिए किया जाता है।
संरचना:
1वैक्यूम इंटरप्टर: वैक्यूम इंटरप्टर सर्किट ब्रेकर का दिल है। इसमें एक स्थिर संपर्क और एक चलती संपर्क होता है जो एक वैक्यूम कक्ष के अंदर सील होता है। जब सर्किट ब्रेकर काम करता है,संपर्क अलग हो जाते हैं, जिससे एक चाप बनता है। वैक्यूम इंटरप्टर की भूमिका चाप को बुझाना और वर्तमान का विश्वसनीय विराम प्रदान करना है।
2ऑपरेटिंग तंत्रः सर्किट ब्रेकर एक ऑपरेटिंग तंत्र से लैस है जो संपर्क खोलने और बंद करने के लिए जिम्मेदार है। यह विभिन्न तंत्रों का उपयोग कर सकता है जैसे कि स्प्रिंग तंत्र,हाइड्रोलिक तंत्र, या विद्युत चुम्बकीय संचालन तंत्र। संचालन तंत्र सर्किट ब्रेकर के सुचारू और विश्वसनीय संचालन को सुनिश्चित करता है।
3अछूता घेरः सर्किट ब्रेकर को अछूता घेर में रखा जाता है, जो नमी, धूल और प्रदूषकों जैसे बाहरी कारकों से सुरक्षा प्रदान करता है।संलग्नक आमतौर पर उच्च गुणवत्ता वाले अछूता सामग्री से बनाया जाता है ताकि आवश्यक डाइलेक्ट्रिक ताकत और अछूता गुण बनाए रखे जा सकें.
4नियंत्रण और सुरक्षा प्रणालीः ZW8-12 सर्किट ब्रेकर में इसके संचालन की निगरानी और नियंत्रण के लिए एक नियंत्रण और सुरक्षा प्रणाली शामिल है। इस प्रणाली में विभिन्न सेंसर, रिले,और असामान्य स्थितियों का पता लगाने के लिए नियंत्रण उपकरणों, सिग्नल इनपुट प्रदान करता है, और सर्किट ब्रेकर के खोलने या बंद करने की शुरुआत करता है।
5.कनेक्शन टर्मिनल: सर्किट ब्रेकर में इनकमिंग और आउटगोइंग इलेक्ट्रिकल कनेक्शन के लिए कनेक्शन टर्मिनल होते हैं। ये टर्मिनल पावर केबल या बसबार को कनेक्ट करने की अनुमति देते हैं,सर्किट ब्रेकर के माध्यम से वर्तमान के प्रवाह को सक्षम.
6सहायक और नियंत्रण घटक: इसके कार्यक्षमता को बढ़ाने के लिए अतिरिक्त सहायक और नियंत्रण घटक सर्किट ब्रेकर में मौजूद हो सकते हैं। इनमें सहायक स्विच शामिल हो सकते हैं,वोल्टेज ट्रांसफार्मरविद्युत मापदंडों की निगरानी, माप और नियंत्रण के लिए आवश्यक विद्युत ट्रांसफार्मर और अन्य सहायक उपकरण।
लाभः
1.CT23 स्प्रिंग एनर्जी-स्टोरेज ऑपरेटिंग मैकेनिज्म: ZW8-12 सर्किट ब्रेकर CT23 प्रकार के स्प्रिंग एनर्जी-स्टोरेज ऑपरेटिंग मैकेनिज्म से लैस है।यह तंत्र सर्किट ब्रेकर संपर्क के खोलने और बंद करने की सुविधा के लिए वसंत में संग्रहीत यांत्रिक ऊर्जा का उपयोग करता हैयह ऑपरेशन में लचीलापन प्रदान करता है, जो आवेदन की विशिष्ट आवश्यकताओं के आधार पर मोटर चालित या मैनुअल ऑपरेशन की अनुमति देता है।
2.ZW8-12G संयुक्त ब्रेकर: ZW8-12G मॉडल एक संयुक्त ब्रेकर है जिसमें ZW8-12 सर्किट ब्रेकर और एक अलगावकार होता है। यह कॉन्फ़िगरेशन इसे एक सेक्शनलाइज़र के रूप में कार्य करने में सक्षम बनाता है,रखरखाव या खराबी की पहचान के प्रयोजनों के लिए बिजली वितरण नेटवर्क के विशिष्ट खंडों को अलग करने की क्षमता प्रदान करना.
3टैंक संरचना में इकट्ठे तीन-चरणः ZW8-12 सर्किट ब्रेकर में टैंक संरचना में इकट्ठे तीन-चरण की सुविधा है।इसका मतलब है कि प्रत्येक चरण के लिए ब्रेकर के घटकों एक आम टैंक के भीतर बंद कर रहे हैंटैंक यांत्रिक सुरक्षा प्रदान करता है और सर्किट ब्रेकर की समग्र मजबूती को बढ़ाता है।
4वैक्यूम आर्क बुझाने वाला कक्ष और इन्सुलेशन सामग्रीः धातु के टैंक के अंदर, ZW8-12 सर्किट ब्रेकर में तीन चरणों का वैक्यूम आर्क बुझाने वाला कक्ष शामिल है।यह कक्ष सर्किट के टूटने के दौरान विद्युत आर्क को कुशलता से बुझाने में कामयाब होता हैइसके अतिरिक्त सर्किट ब्रेकर में आइसोलेशन सामग्री जैसे एसएमसी (शीट मोल्डिंग कंपाउंड) का उपयोग किया जाता है, ताकि चरणों के बीच और चरण से चरण तक आइसोलेशन सुनिश्चित किया जा सके।इसकी समग्र इन्सुलेशन शक्ति को बढ़ाना.
5विश्वसनीय प्रदर्शन और उच्च इन्सुलेशन शक्तिः ZW8-12 सर्किट ब्रेकर अपने विश्वसनीय प्रदर्शन और उच्च इन्सुलेशन शक्ति के लिए जाना जाता है।यह सख्त प्रदर्शन मानकों को पूरा करने के लिए डिजाइन और परीक्षण किया गया है, विभिन्न विद्युत स्थितियों में विश्वसनीय संचालन सुनिश्चित करता है। उच्च इन्सुलेशन शक्ति विद्युत वोल्टेज का सामना करने और अलग करने के लिए सर्किट ब्रेकर की क्षमता को बढ़ाती है,विद्युत प्रणाली की सुरक्षा और विश्वसनीयता में योगदान.
स्थितिः
परिवेश का तापमानः-15°C~+40°C
हवा का दबावः≤700Pa (हवा की गति 34m/s के बराबर)
ऊंचाईः≤1000 मीटर
भूकंपीय तीव्रता: ≤8
*अशुद्ध हवा को तृतीय श्रेणी में रखा जाना चाहिए। अक्सर तीव्र कंपन को प्रतिबंधित किया जाना चाहिए।
तकनीकी पैरामीटरः
ZW8-12
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | ||||||||
| 1 | नामित वोल्टेज | केवी | 12 | ||||||||
| 2 | नामित इन्सुलेशन स्तर | 1 मिनट औद्योगिक आवृत्ति प्रतिरोधक वोल्टेज | शुष्क परीक्षण | 42 | |||||||
| गीला परीक्षण | 34 | ||||||||||
| बिजली के झटके का सामना करें वोल्टेज (पीक) | 75 | ||||||||||
| 3 | रेटेड करंट | ए | 630 | ||||||||
| 4 | लघु सर्किट के लिए नामित ब्रेक चालू | kA | 20 | ||||||||
| 5 | लघु सर्किट के नामित ब्रेक चालू समय | समय | 30 | ||||||||
| 6 | लघु सर्किट स्विचिंग वर्तमान (पीक) | kA | 50 | ||||||||
| 7 | वर्तमान का सामना करने वाली नामित चोटी | 50 | |||||||||
| 8 | नामित कम समय का प्रतिरोध करंट | 20 | |||||||||
| 9 | नामित शॉर्ट सर्किट अवधि | एस | 4 | ||||||||
| 10 | तोड़ने का समय (पृथक उत्तेजना विच्छेदन) |
अधिकतम ऑपरेटिंग वोल्टेज | एमएस | 15-50 | |||||||
| नामित परिचालन वोल्टेज | 30-60 | ||||||||||
| न्यूनतम परिचालन वोल्टेज | |||||||||||
| 11 | बंद होने का समय | 25-50 | |||||||||
| 12 | पूर्ण विच्छेदन समय | ≤100 | |||||||||
| 13 | आर्क जलने का समय | ≤20 | |||||||||
| 14 | यांत्रिक जीवनकाल | समय | 10000 | ||||||||
| 15 | बंद करने का कार्य | J | 70 | ||||||||
| 16 | ऊर्जा भंडारण मोटर की नाममात्र इनपुट शक्ति | W | < 250 | ||||||||
| 17 | नामित परिचालन वोल्टेज/नामित सहायक सर्किट वोल्टेज | वी | DC220 | ||||||||
| AC220 | |||||||||||
| 18 | नामित वोल्टेज पर ऊर्जा भंडारण समय | एस | <10 | ||||||||
| 19 | ओवरकंट्रेंट डिकॉपलर | रेटेड करंट | ए | 5 | |||||||
| विच्छेदन करंट की सटीकता | % | ±10 | |||||||||
GW9-10
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवन काल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
