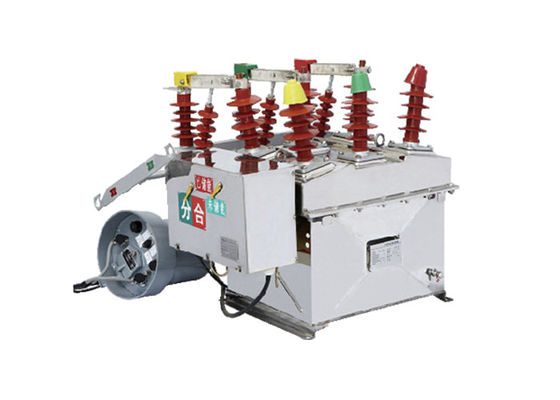

12kV आउटडोर वैक्यूम सर्किट ब्रेकर स्टेनलेस स्टील से बना 3 ध्रुव आउटडोर शक्तिशाली वैक्यूम सर्किट ब्रेकर चांदी रंग
उत्पाद का वर्णन:
ZW8-12 आउटडोर एसी उच्च वोल्टेज वैक्यूम सर्किट ब्रेकर मुख्य रूप से तोड़ने और बंद लोड वर्तमान के लिए प्रयोग किया जाता है,आउटडोर 12kV तीन-चरण वैकल्पिक धारा 50Hz बिजली प्रणाली में अधिभार वर्तमान और शॉर्ट सर्किट वर्तमान, अक्सर काम करने वाले अवसरों के लिए भी उपयुक्त है।उत्पाद सबस्टेशन, औद्योगिक और खनन प्रतिष्ठानों के लिए उपयुक्त है,ग्रामीण विद्युत नेटवर्क और बार-बार संचालन के अवसरों की सुरक्षा और नियंत्रण के लिए.
विशेषताएं:
1 प्रदूषण रोधी क्षमता, वायु के लिए आंतरिक इन्सुलेशन और एपॉक्सी राल मिश्रित इन्सुलेशन के साथ।
2 मिसाइल ऊर्जा भंडारण संचालन तंत्र से लैस।
3 एकतरफा (बाईं ओर) या दोतरफा अलगाव स्विच, बाहरी पीटी से लैस किया जा सकता है।
लाभः
1यह CT23 प्रकार के स्प्रिंग ऊर्जा-स्टोरेज ऑपरेटिंग तंत्र से लैस है। ऊर्जा-स्टोरेज, मोटर या मैनुअल द्वारा खोलने और बंद करने को प्राप्त किया जा सकता है।
2.ZW8-12G में ZW8-12 ब्रेकर और आइसोलेटर होते हैं, जिन्हें संयुक्त ब्रेकर कहा जाता है, जिनका उपयोग सेक्शनलाइजर के रूप में किया जा सकता है।
3.ब्रेकर की संरचना एक टैंक में इकट्ठे तीन-चरण, धातु टैंक में संलग्न तीन-चरण वैक्यूम आर्क-बर्निंग कक्ष, चरणों के बीच इन्सुलेशन सामग्री और प्रत्येक चरण के लिए एसएमसी से बना है।
4.विश्वसनीय प्रदर्शन और उच्च इन्सुलेशन शक्ति।
शर्तें:
1परिवेश का तापमानः-15°C~+40°C
2. हवा का दबावः≤700Pa (हवा की गति 34m/s के बराबर)
3ऊंचाईः ≤ 1000 मीटर
4भूकंप की तीव्रता: ≤8
*अशुद्ध हवा को तृतीय श्रेणी में रखा जाना चाहिए। अक्सर तीव्र कंपन को प्रतिबंधित किया जाना चाहिए।
तकनीकी पैरामीटरः
| एरियल नं. | पैरामीटर | इकाई | डेटा | ||||||||
| 1 | नामित वोल्टेज | केवी | 12 | ||||||||
| 2 | नामित इन्सुलेशन स्तर | 1 मिनट औद्योगिक आवृत्ति प्रतिरोधक वोल्टेज | शुष्क परीक्षण | 42 | |||||||
| गीला परीक्षण | 34 | ||||||||||
| बिजली के झटके का सामना करें वोल्टेज (पीक) | 75 | ||||||||||
| 3 | रेटेड करंट | ए | 630 | ||||||||
| 4 | लघु सर्किट के लिए नामित ब्रेक चालू | kA | 20 | ||||||||
| 5 | लघु सर्किट के नामित ब्रेक चालू समय | समय | 30 | ||||||||
| 6 | लघु सर्किट स्विचिंग वर्तमान (पीक) | kA | 50 | ||||||||
| 7 | वर्तमान का सामना करने वाली नामित चोटी | 50 | |||||||||
| 8 | नामित कम समय का प्रतिरोध करंट | 20 | |||||||||
| 9 | नामित शॉर्ट सर्किट अवधि | एस | 4 | ||||||||
| 10 | तोड़ने का समय (पृथक उत्तेजना विच्छेदन) | अधिकतम ऑपरेटिंग वोल्टेज | एमएस | 15-50 | |||||||
| नामित परिचालन वोल्टेज | 30-60 | ||||||||||
| न्यूनतम परिचालन वोल्टेज | |||||||||||
| 11 | बंद होने का समय | 25-50 | |||||||||
| 12 | पूर्ण विच्छेदन समय | ≤100 | |||||||||
| 13 | आर्क जलने का समय | ≤20 | |||||||||
| 14 | यांत्रिक जीवनकाल | समय | 10000 | ||||||||
| 15 | बंद करने का कार्य | J | 70 | ||||||||
| 16 | ऊर्जा भंडारण मोटर की नाममात्र इनपुट शक्ति | W | < 250 | ||||||||
| 17 | नामित परिचालन वोल्टेज/नामित सहायक सर्किट वोल्टेज | वी | DC220 | ||||||||
| AC220 | |||||||||||
| 18 | नामित वोल्टेज पर ऊर्जा भंडारण समय | एस | <10 | ||||||||
| 19 | ओवरकंट्रेंट डिकॉपलर | रेटेड करंट | ए | 5 | |||||||
| विच्छेदन करंट की सटीकता | % | ±10 | |||||||||
