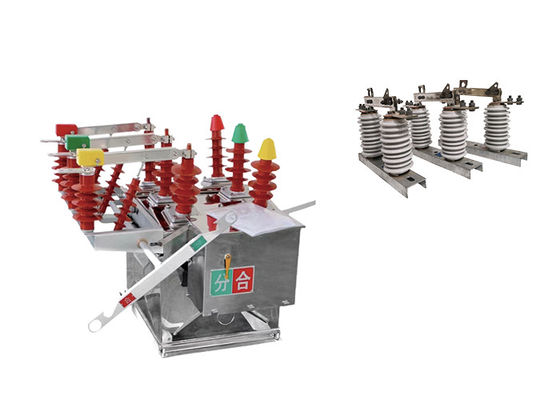

औद्योगिक वैक्यूम सर्किट ब्रेकर मैन्युअल/ऑटोमैटिकली कंट्रोल आउटडोर GW9 सीरीज केरेमिक हुकस्टिक के साथ मिलान
उत्पाद का वर्णन:
ZW8-12 आउटडोर उच्च वोल्टेज एसी वैक्यूम सर्किट ब्रेकर विशेष रूप से तीन चरण एसी आउटडोर उच्च वोल्टेज स्विचगियर में उपयोग के लिए डिज़ाइन किया गया है।यह शहरी और ग्रामीण क्षेत्रों में 12kV के नाममात्र वोल्टेज और 50Hz की नाममात्र आवृत्ति वाले बिजली वितरण प्रणालियों के लिए उपयुक्त है।.
ZW8-12 सर्किट ब्रेकर का प्राथमिक कार्य वितरण प्रणालियों में भार धाराओं और शॉर्ट सर्किट दोष धाराओं को चालू या बंद करना है।यह दोष धाराओं को बाधित करके और विद्युत उपकरणों की सुरक्षा करके बिजली ग्रिड के सुरक्षित और विश्वसनीय संचालन को सुनिश्चित करता है.
इसे बिजली प्रणाली में सबसे व्यापक रूप से उपयोग किए जाने वाले उत्पादों में से एक के रूप में वर्णित किया गया है। इसकी व्यापक स्वीकृति और उपयोग इसके सिद्ध प्रदर्शन, विश्वसनीयता,विभिन्न बिजली वितरण अनुप्रयोगों में परिपक्वता.
ZW8-12 सर्किट ब्रेकर अपने संचालन में स्थिरता के लिए जाना जाता है। यह निरंतर प्रदर्शन प्रदान करने और बाहरी प्रतिष्ठानों की पर्यावरणीय परिस्थितियों का सामना करने के लिए डिज़ाइन किया गया है,चुनौतीपूर्ण बाहरी वातावरण में भी विश्वसनीय स्विचिंग संचालन सुनिश्चित करना.
GW9-10 सिरेमिक हुकस्टिक एक प्रकार का विद्युत स्विच है जिसका उपयोग रखरखाव या मरम्मत के लिए एक ऊपरी बिजली संचरण लाइन के एक खंड को अलग करने के लिए किया जाता है।यह आमतौर पर उच्च वोल्टेज विद्युत प्रणालियों में प्रयोग किया जाता है, जैसे कि विद्युत उपयोगिताओं द्वारा लंबी दूरी पर बिजली प्रसारित करने के लिए उपयोग किए जाते हैं।
स्विच एक ऊपरी संरचना पर लगाया जाता है, जैसे कि एक ट्रांसमिशन टॉवर या पोल, और बाहरी विद्युत प्रणालियों में आने वाली कठोर पर्यावरणीय परिस्थितियों का सामना करने के लिए डिज़ाइन किया गया है।इसमें एक लंबवत, या ऊपर-नीचे, स्विच संपर्कों को संलग्न या विच्छेदन करने के लिए आंदोलन, जो आम तौर पर तांबे या अन्य प्रवाहकीय सामग्री से बने होते हैं।
हुकस्टिक को ट्रांसमिशन लाइन में एक दिखाई देने वाला ब्रेक प्रदान करने के लिए डिज़ाइन किया गया है, जिससे रखरखाव कर्मियों को बिजली की चोट या उपकरण को नुकसान के जोखिम के बिना लाइन पर सुरक्षित रूप से काम करने की अनुमति मिलती है।यह अक्सर अन्य सुरक्षा उपकरणों के साथ संयोजन में प्रयोग किया जाता हैविद्युत प्रणाली और उस पर काम करने वाले लोगों की सुरक्षा के लिए, जमीनी स्विच और सर्ज अटैचर्स जैसे उपकरण।
दोहरे प्रभाव का उपयोग जब GW9-10 श्रृंखला अलगाव स्विच वैक्यूम सर्किट ब्रेकर के साथ इस्तेमाल किया जा सकता है!
लाभः
1यह CT23 प्रकार के स्प्रिंग ऊर्जा-स्टोरेज ऑपरेटिंग तंत्र से लैस है। ऊर्जा-स्टोरेज, मोटर या मैनुअल द्वारा खोलने और बंद करने को प्राप्त किया जा सकता है।
2.ZW8-12G में ZW8-12 ब्रेकर और आइसोलेटर होते हैं, जिन्हें संयुक्त ब्रेकर कहा जाता है, जिनका उपयोग सेक्शनलाइजर के रूप में किया जा सकता है।
3ब्रेकर की संरचना एक टैंक में इकट्ठे तीन-चरण, धातु टैंक में संलग्न तीन-चरण वैक्यूम-आर्क बुझाने वाले कक्ष, चरणों के बीच और प्रत्येक चरण के लिए एसएमसी से बने इन्सुलेशन सामग्री है।
4विश्वसनीय प्रदर्शन और उच्च इन्सुलेशन शक्ति।
स्थितिः
1परिवेश का तापमानः सर्किट ब्रेकर को -15°C से +40°C के तापमान के दायरे में काम करने के लिए डिज़ाइन किया गया है।इसका अर्थ है कि यह -15°C और +40°C तक के तापमान वाले वातावरण में प्रभावी ढंग से काम कर सकता है।.
2हवा का दबावः सर्किट ब्रेकर 700Pa तक के हवा के दबाव का सामना कर सकता है, जो 34m/s की हवा की गति के बराबर है।यह सुनिश्चित करता है कि सर्किट ब्रेकर स्थिर रहता है और मजबूत हवाओं से प्रभावित नहीं है.
3ऊंचाईः सर्किट ब्रेकर समुद्र तल से 1000 मीटर तक की ऊंचाई पर स्थापित करने के लिए उपयुक्त है। इसे इस ऊंचाई सीमा के भीतर विश्वसनीय रूप से काम करने के लिए डिज़ाइन किया गया है।
4भूकंपीय तीव्रता: सर्किट ब्रेकर को भूकंपीय तीव्रता पैमाने पर 8 तक की तीव्रता के साथ भूकंपीय गतिविधियों का सामना करने के लिए डिज़ाइन किया गया है।यह सुनिश्चित करता है कि यह चालू रहता है और इस स्तर तक भूकंपीय कंपन से प्रभावित नहीं होता है.
आवेदन
1वितरण प्रणालियाँ: ZW8-12 सर्किट ब्रेकर 10kV शहरी और ग्रामीण बिजली नेटवर्क में वितरण प्रणालियों को नियंत्रित करने और उनकी सुरक्षा करने में महत्वपूर्ण भूमिका निभाता है।यह लोड धाराओं को चालू या बंद करने के लिए जिम्मेदार हैउपभोक्ताओं को बिजली का विश्वसनीय वितरण सुनिश्चित करना।
2विद्युत सबस्टेशन: सर्किट ब्रेकर का प्रयोग विद्युत सबस्टेशनों में किया जाता है जहां उच्च वोल्टेज ट्रांसमिशन लाइनों को वितरण नेटवर्क से जोड़ा जाता है।यह उपकरण के पृथक्करण और सुरक्षा में मदद करता है, जो सबस्टेशन के सुरक्षित और कुशल संचालन की अनुमति देता है।
3औद्योगिक विद्युत प्रणालियाँ: उच्च विद्युत आवश्यकताओं वाले उद्योग जैसे विनिर्माण संयंत्र, खनन संचालन और बड़े पैमाने पर बुनियादी ढांचा परियोजनाएं।अक्सर ZW8-12 सर्किट ब्रेकर का उपयोग अपने उच्च वोल्टेज बिजली प्रणालियों को नियंत्रित करने और उनकी रक्षा करने के लिए करते हैंयह लोड धाराओं के प्रबंधन में सहायता करता है और उपकरण को शॉर्ट सर्किट दोष धाराओं से बचाता है।
4नवीकरणीय ऊर्जा प्रणालियां: पवन और सौर ऊर्जा जैसे नवीकरणीय ऊर्जा स्रोतों को अपनाने के साथ,ZW8-12 सर्किट ब्रेकर को नवीकरणीय ऊर्जा उत्पादन से जुड़े उच्च वोल्टेज स्विचगियर सिस्टम में आवेदन मिलता हैयह नवीकरणीय ऊर्जा को ग्रिड में कुशलतापूर्वक एकीकृत करने में सहायता करता है और बिजली उत्पादन सुविधाओं के सुरक्षित संचालन को सुनिश्चित करता है।
5तेल और गैस उद्योगः बाहरी वैक्यूम सर्किट ब्रेकर का उपयोग तेल और गैस उद्योग में पंप, कंप्रेसर और पाइपलाइन जैसे विद्युत उपकरणों को स्विच करने और उनकी सुरक्षा के लिए किया जाता है।
संरचना:
1घेर के ऊपरी आवरण को मोल्ड की एक बार खिंचाव बनाने की तकनीक का उपयोग करके संसाधित किया जाता है, जो IP4X सुरक्षा स्तर, उच्च यांत्रिक शक्ति, सुंदर उपस्थिति,और आसान स्थापना. यह जंग लगना आसान नहीं है और जंग प्रतिरोधी है। स्टेनलेस स्टील या उच्च गुणवत्ता वाले स्टील प्लेट स्प्रे उपचार का चयन किया जा सकता है।
2. डिस्कनेक्टिंग स्विच (वैकल्पिक) ZW8 स्विच बॉडी यूनिट के अनुसार बनाया गया है, जिसमें वितरण लाइन के रखरखाव के दौरान एक स्पष्ट डिस्कनेक्ट बिंदु है,और एक मैकेनिकल इंटरलॉकिंग डिवाइस डिस्कनेक्टिंग स्विच और सर्किट ब्रेकर के बीच गलत ऑपरेशन को रोकने के लिए.
तकनीकी पैरामीटरः
ZW8-12
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | ||||||||
| 1 | नामित वोल्टेज | केवी | 12 | ||||||||
| 2 | नामित इन्सुलेशन स्तर | 1 मिनट औद्योगिक आवृत्ति प्रतिरोधक वोल्टेज | शुष्क परीक्षण | 42 | |||||||
| गीला परीक्षण | 34 | ||||||||||
| बिजली के झटके का सामना करें वोल्टेज (पीक) | 75 | ||||||||||
| 3 | रेटेड करंट | ए | 630 | ||||||||
| 4 | लघु सर्किट के लिए नामित ब्रेक चालू | kA | 20 | ||||||||
| 5 | लघु सर्किट के नामित ब्रेक चालू समय | समय | 30 | ||||||||
| 6 | लघु सर्किट स्विचिंग वर्तमान (पीक) | kA | 50 | ||||||||
| 7 | वर्तमान का सामना करने वाली नामित चोटी | 50 | |||||||||
| 8 | नामित कम समय का प्रतिरोध करंट | 20 | |||||||||
| 9 | नामित शॉर्ट सर्किट अवधि | एस | 4 | ||||||||
| 10 | तोड़ने का समय (पृथक उत्तेजना विच्छेदन) |
अधिकतम ऑपरेटिंग वोल्टेज | एमएस | 15-50 | |||||||
| नामित परिचालन वोल्टेज | 30-60 | ||||||||||
| न्यूनतम परिचालन वोल्टेज | |||||||||||
| 11 | बंद होने का समय | 25-50 | |||||||||
| 12 | पूर्ण विच्छेदन समय | ≤100 | |||||||||
| 13 | आर्क जलने का समय | ≤20 | |||||||||
| 14 | यांत्रिक जीवनकाल | समय | 10000 | ||||||||
| 15 | बंद करने का कार्य | J | 70 | ||||||||
| 16 | ऊर्जा भंडारण मोटर की नाममात्र इनपुट शक्ति | W | < 250 | ||||||||
| 17 | नामित परिचालन वोल्टेज/नामित सहायक सर्किट वोल्टेज | वी | DC220 | ||||||||
| AC220 | |||||||||||
| 18 | नामित वोल्टेज पर ऊर्जा भंडारण समय | एस | <10 | ||||||||
| 19 | ओवरकंट्रेंट डिकॉपलर | रेटेड करंट | ए | 5 | |||||||
| विच्छेदन करंट की सटीकता | % | ±10 | |||||||||
GW9-10
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवन काल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
