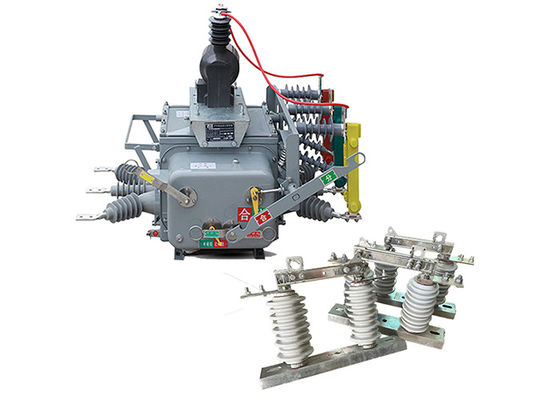

50 हर्ट्ज वैक्यूम सर्किट ब्रेकर एसी पावर रिक्लोजर सर्किट ब्रेकर विथ कंट्रोलर विथ वर्टिकल ब्रेकर स्विच GB1984-2003

50 हर्ट्ज वैक्यूम सर्किट ब्रेकर एसी पावर रिक्लोजर सर्किट ब्रेकर विथ कंट्रोलर विथ वर्टिकल ब्रेकर स्विच GB1984-2003


उत्पाद का वर्णन:

ZW20-12 वैक्यूम सर्किट ब्रेकर तीन-चरण AC 50Hz आउटडोर उच्च वोल्टेज स्विचगियर है जिसका उपयोग मुख्य रूप से कृषि और शहरी नेटवर्क में 10kV आउटडोर वितरण प्रणालियों के लिए किया जाता है।यह लोड स्विचिंग के लिए प्रयोग किया जाता है, लोड ब्रेकिंग, ओवरलोड करंट, शॉर्ट सर्किट करंट और इसी तरह के अनुप्रयोग।

समग्र संरचना एक तीन-चरण आम बॉक्स प्रकार है, जिसमें ऑपरेटिंग तंत्र, प्रवाहकीय सर्किट, इन्सुलेशन सिस्टम, सीलिंग तत्व और आवास शामिल हैं।

यह वितरण स्वचालन अनुप्रयोगों की आवश्यकताओं को पूरा करने के लिए एक संबंधित बुद्धिमान रिमोट टर्मिनल से लैस है।

• जीएसएम एसएमएस फंक्शन के साथ एक बुद्धिमान नियंत्रक के साथ संयुक्त होने पर, यह ZW20-12(Z) आउटडोर बुद्धिमान उच्च वोल्टेज एसी वैक्यूम सर्किट ब्रेकर बन जाता है।

• जब एक सेक्शनलाइज़र नियंत्रक के साथ संयुक्त होता है, तो यह ZW20-12 ((F) आउटडोर सेक्शनलाइज़र उच्च वोल्टेज एसी वैक्यूम सर्किट ब्रेकर बन जाता है।

GW9-10 वर्टिकल ब्रेकर स्विच का उपयोग आमतौर पर उच्च वोल्टेज ट्रांसमिशन और वितरण प्रणालियों में रखरखाव या मरम्मत कार्य के लिए नेटवर्क के खंडों को अलग करने के लिए किया जाता है।इनका उपयोग विद्युत खतरों से श्रमिकों की सुरक्षा के लिए सुरक्षा उपकरण के रूप में भी किया जाता है, जैसे कि सिस्टम के सक्रिय भागों के साथ आकस्मिक संपर्क।

इन्हें उच्च वोल्टेज और धाराओं को संभालने के लिए डिज़ाइन किया गया है, और इन्हें अक्सर बाहरी स्थानों पर स्थापित किया जाता है, जहां उन्हें कठोर पर्यावरणीय परिस्थितियों जैसे कि चरम तापमान, हवा,इसलिए, वे इन परिस्थितियों का सामना करने के लिए बनाए गए हैं और अक्सर टिकाऊ सामग्री जैसे स्टील या एल्यूमीनियम से बने होते हैं।

उच्च वोल्टेज ऊर्ध्वाधर ब्रेकर स्विच विशिष्ट अनुप्रयोग और आवश्यकताओं के आधार पर विभिन्न प्रकार और विन्यास में आते हैं। उदाहरण के लिए,कुछ ऊर्ध्वाधर ब्रेकर स्विच इनडोर उपयोग के लिए डिज़ाइन किए गए हैं, जबकि अन्य बाहरी उपयोग के लिए उपयुक्त हैं। कुछ को मैन्युअल रूप से संचालित करने के लिए डिज़ाइन किया गया है, जबकि अन्य स्वचालित हैं और दूरस्थ रूप से संचालित किया जा सकता है।

सर्किट को अलग करने के अपने प्राथमिक कार्य के अलावा, ऊर्ध्वाधर ब्रेक स्विच में अन्य महत्वपूर्ण विशेषताएं भी होती हैं, जैसे कि उनकी स्थिति (खुली या बंद) का दृश्य संकेत प्रदान करना,और यह सुनिश्चित करना कि सर्किट जब अलगावकर्ता खुला है बिजली नहीं है.


दोहरे प्रभाव का उपयोग जब GW9-10 श्रृंखला अलगाव स्विच को वैक्यूम सर्किट ब्रेकर के साथ इस्तेमाल किया जा सकता है।



नियंत्रक की विशेषताएंः

1यह 485/232 संचार इंटरफ़ेस से लैस किया जा सकता है, या फाइबर ऑप्टिक्स या वायरलेस संचार के माध्यम से लंबी दूरी की निगरानी प्राप्त कर सकता है। पुनः बंद होने के बाद इसमें त्वरण कार्य हैःजब स्थायी खराबी के कारण स्विच फिर से बंद हो जाता है.

2जब कोई स्थायी खराबी होती है, तो यह स्वचालित रूप से ट्रिप करने के लिए तेजी लाता है।

3.रिमोट कंट्रोल/मैनुअल रीलॉकिंग एक्सेलेरेशन टू ट्रिप के साथ, और रीलॉकिंग इंटरलॉकिंगः उपयोगकर्ता लाइन की मरम्मत करने और बिजली बहाल करने के बाद, यदि वे ग्राउंडिंग चाकू स्विच को निकालना भूल जाते हैं,यह ट्रिप करने के लिए त्वरण करना चाहिए.

4पुनः बंद करने के लिए देरी का समय तीनों प्रयासों के लिए समायोजित किया जा सकता है।

5.ट्रिप/रीक्लॉकिंग सर्किट गलत ऑपरेशन को रोकने के लिए डिज़ाइन किया गया है और इसमें एंटी-रीक्लॉकिंग कार्यक्षमता है।

6शून्य-क्रम धारा क्षेत्र के भीतर और बाहर के दोषों के बीच अंतर कर सकती है।

7. रिमोट कंट्रोल ट्रिप/रीक्लॉसिंग गलत ऑपरेशन को रोकने के लिए एक डिजाइन को अपनाता है.




आवेदनः

1सबस्टेशनः ZW20-12 सर्किट ब्रेकर को अक्सर प्राथमिक वितरण प्रणाली के हिस्से के रूप में आउटडोर सबस्टेशन में नियोजित किया जाता है।इसका प्रयोग विद्युत उपकरणों जैसे कि ट्रांसफार्मर की सुरक्षा और नियंत्रण के लिए किया जाता है, जनरेटर, और बसबार।

2वितरण नेटवर्क: यह सर्किट ब्रेकर बाहरी वितरण नेटवर्क के लिए उपयुक्त है जहां उच्च वोल्टेज शक्ति को कई स्थानों पर वितरित किया जाता है।यह दोष धाराओं को बाधित करके और नेटवर्क के दोषपूर्ण वर्गों को अलग करके विश्वसनीय और सुरक्षित संचालन सुनिश्चित करने में मदद करता है.

3औद्योगिक सुविधाएं: ZW20-12 सर्किट ब्रेकर का उपयोग औद्योगिक सुविधाओं जैसे कारखानों, विनिर्माण संयंत्रों और खनन संचालन में पाए जाने वाले बाहरी उच्च वोल्टेज प्रणालियों में किया जाता है।यह महत्वपूर्ण विद्युत उपकरणों की सुरक्षा प्रदान करता है और बिजली की आपूर्ति की निरंतरता सुनिश्चित करता है.

4नवीकरणीय ऊर्जा संयंत्रः बाहरी नवीकरणीय ऊर्जा संयंत्रों जैसे पवन संयंत्रों या सौर ऊर्जा संयंत्रों में,ZW20-12 सर्किट ब्रेकर का उपयोग विद्युत अवसंरचना की रक्षा करने और नवीकरणीय स्रोतों से उत्पन्न बिजली को स्विच करने के लिए किया जाता है.

5.रेलवे: इस सर्किट ब्रेकर का उपयोग रेलवे विद्युतीकरण से जुड़े बाहरी उच्च वोल्टेज प्रणालियों में किया जाता है। यह रेलवे प्रणालियों को बिजली की सुरक्षित और विश्वसनीय आपूर्ति सुनिश्चित करता है,जिसमें ऊपरी कैटेनरी सिस्टम और ट्रैक्शन सबस्टेशन शामिल हैं.

6तेल और गैस उद्योगः ZW20-12 सर्किट ब्रेकर तेल और गैस उद्योग के भीतर बाहरी उच्च वोल्टेज प्रणालियों में आवेदन पाता है।इसका उपयोग अपतटीय प्लेटफार्मों में विद्युत उपकरणों की सुरक्षा और बिजली वितरण को नियंत्रित करने के लिए किया जाता है, रिफाइनरियों और पंप स्टेशनों।

7अवसंरचना परियोजनाएं: ZW20-12 सर्किट ब्रेकर विभिन्न आउटडोर अवसंरचना परियोजनाओं जैसे हवाई अड्डों, बंदरगाहों और बिजली संचरण लाइनों के लिए उपयुक्त है।यह महत्वपूर्ण बुनियादी ढांचे की सुरक्षा और निर्बाध बिजली आपूर्ति सुनिश्चित करने में महत्वपूर्ण भूमिका निभाता है।.




विशेषताएं:

1वैक्यूम इंटरप्टेशन टेक्नोलॉजीः ZW20-12 सर्किट ब्रेकर में वैक्यूम इंटरप्टर का उपयोग आर्क बुझाने वाले माध्यम के रूप में किया जाता है।वैक्यूम इंटरप्टर आर्क को बुझाने में अत्यधिक प्रभावी होते हैं और उत्कृष्ट डाइलेक्ट्रिक शक्ति प्रदान करते हैं, उच्च वोल्टेज धाराओं के विश्वसनीय रुकावट सुनिश्चित करता है।

2.बाहरी अनुप्रयोगः यह सर्किट ब्रेकर विशेष रूप से बाहरी स्थापना के लिए डिज़ाइन किया गया है, जिससे यह सबस्टेशन, वितरण नेटवर्क और अन्य बाहरी विद्युत प्रणालियों में उपयोग के लिए उपयुक्त है।यह कठोर पर्यावरणीय परिस्थितियों का सामना करने के लिए बनाया गया है, जिसमें तापमान परिवर्तन, आर्द्रता और धूल, बारिश और यूवी विकिरण के संपर्क में आना शामिल है।

3उच्च वोल्टेज रेटिंगः ZW20-12 सर्किट ब्रेकर उच्च वोल्टेज अनुप्रयोगों के लिए डिज़ाइन किया गया है, जिसमें 12 किलोवोल्ट (kV) का नामित वोल्टेज है।यह इस वोल्टेज स्तर पर काम कर रहे विद्युत प्रणालियों को संभाल सकता है.

4कॉम्पैक्ट डिजाइनः सर्किट ब्रेकर का कॉम्पैक्ट डिजाइन है, जिससे इसे आसानी से स्थापित किया जा सकता है और बाहरी स्विचगियर या सबस्टेशन व्यवस्था में एकीकृत किया जा सकता है।कॉम्पैक्ट आकार उपलब्ध स्थापना क्षेत्र के स्थान की बचत और कुशल उपयोग को भी सुविधाजनक बनाता है.

5विश्वसनीय संचालनः ZW20-12 सर्किट ब्रेकर को विश्वसनीय संचालन के लिए डिज़ाइन किया गया है। इसमें उच्च गुणवत्ता वाली सामग्री, सटीक इंजीनियरिंग वाले घटक शामिल हैं,और स्थिर और कुशल स्विचिंग संचालन सुनिश्चित करने के लिए उन्नत तंत्र, दोषों या विफलताओं के जोखिम को कम से कम करना।

6सुरक्षा विशेषताएं: सर्किट ब्रेकर ऑपरेटर और सिस्टम सुरक्षा को बढ़ाने के लिए सुरक्षा सुविधाओं से लैस है। इनमें गलत संचालन को रोकने के लिए इंटरलॉकिंग तंत्र शामिल हो सकते हैं।स्थिति की जानकारी प्रदान करने के लिए यांत्रिक और विद्युत संकेतकों, और सुरक्षा शटरों को सक्रिय भागों के साथ आकस्मिक संपर्क को रोकने के लिए।

7रिमोट कंट्रोल और मॉनिटरिंग: ZW20-12 सर्किट ब्रेकर के कुछ संस्करण रिमोट कंट्रोल और मॉनिटरिंग क्षमताओं का समर्थन कर सकते हैं।यह एक केंद्रीय नियंत्रण कक्ष से या एक पर्यवेक्षी नियंत्रण और डेटा अधिग्रहण (SCADA) प्रणाली के माध्यम से सर्किट ब्रेकर के सुविधाजनक संचालन और निगरानी की अनुमति देता है, प्रणाली प्रबंधन और रखरखाव में सुधार।

स्थितिः

1ऊंचाईः 2000 मीटर

2परिवेश का तापमानःबाहर -30°C~+55°C

उच्चतम वार्षिक औसत तापमान 20°C है

अधिकतम दैनिक औसत तापमान 30°C है

3. सापेक्ष आर्द्रता:95% ((25°C)

4. भूकंपीय क्षमताःजमीन स्तर त्वरण 0.3g

जमीन का ऊर्ध्वाधर त्वरण 0.15g

तीन साइन तरंगों के लिए कार्य करते हुए

सुरक्षा कारक 1.67

5. भूकंपीय तीव्रता:7 डिग्री

6अधिकतम दैनिक तापमान अंतर:25°C

7.स्थापना का स्थानःबाहरी, 10kv हवाई लाइन उपयोगकर्ता की जिम्मेदारी सीमांकन बिंदु

8ग्राउंडिंग विधि: तटस्थ बिंदु स्पर्श नहीं करता है, चाप दमन कॉइल ग्राउंडिंग और कम प्रतिरोध ग्राउंडिंग



तकनीकी मापदंडः

ZW20-12 ((F)
