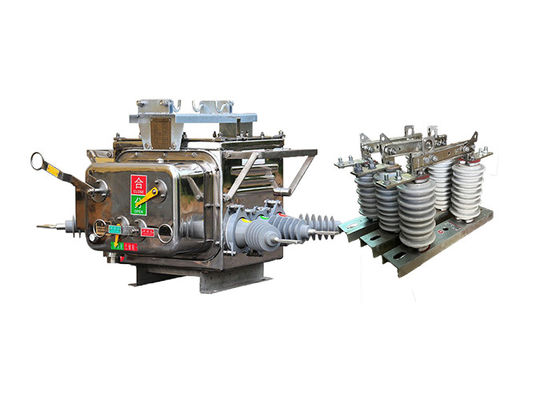

स्मार्ट कंट्रोलर के साथ 15kV इलेक्ट्रिकल वैक्यूम सर्किट ब्रेकर आसान स्थापना उच्च वोल्टेज हुकस्टिक के साथ उपयोग किया जाता है

स्मार्ट कंट्रोलर के साथ 15kV इलेक्ट्रिकल वैक्यूम सर्किट ब्रेकर आसान स्थापना उच्च वोल्टेज हुकस्टिक के साथ उपयोग किया जाता है

उत्पाद का वर्णन:

ZW20-12(F) वैक्यूम सर्किट ब्रेकर तीन-चरण AC 50Hz, 10kV वितरण लाइनों के लिए उपयुक्त है।

इसमें ZW20-12 आउटडोर हाई वोल्टेज एसी ट्रू एयर ब्रेकर बॉडी, बॉर्डर कंट्रोल डिवाइस, पीडीए हैंडहेल्ड कंप्यूटर आदि शामिल हैं।यह विमानन प्लग और बाहरी सील नियंत्रण केबल द्वारा बिजली से जुड़ा हुआ है.

उपयोगिता मॉडल में दोष का पता लगाने, सुरक्षा नियंत्रण और संचार के कार्य होते हैं।और स्वचालित रूप से गलती के क्षेत्र के अलगाव और स्वस्थ क्षेत्रों के सामान्य बिजली की आपूर्ति गलती के बाद एक बहुत ही कम समय के भीतर पूरा कर सकते हैं, और बहुआयामी निगरानी का एहसास करें। सिस्टम उपकरण सूचना क्वेरी, उपयोगकर्ता जानकारी,वितरण प्रणाली भौगोलिक सूचना प्रणाली रखरखाव स्थिति कंप्यूटर सहायता प्राप्त वितरण स्वचालन का ऑन-लाइन प्रदर्शन उन्नत चरण.

GW9-10 उच्च वोल्टेज हुकस्टिक्स का उपयोग आमतौर पर उच्च वोल्टेज ट्रांसमिशन और वितरण प्रणालियों में रखरखाव या मरम्मत कार्य के लिए नेटवर्क के खंडों को अलग करने के लिए किया जाता है।इनका उपयोग विद्युत खतरों से श्रमिकों की सुरक्षा के लिए सुरक्षा उपकरण के रूप में भी किया जाता है, जैसे कि सिस्टम के सक्रिय भागों के साथ आकस्मिक संपर्क।

इन्हें उच्च वोल्टेज और धाराओं को संभालने के लिए डिज़ाइन किया गया है, और इन्हें अक्सर बाहरी स्थानों पर स्थापित किया जाता है, जहां उन्हें कठोर पर्यावरणीय परिस्थितियों जैसे कि चरम तापमान, हवा,इसलिए, वे इन परिस्थितियों का सामना करने के लिए बनाए गए हैं और अक्सर टिकाऊ सामग्री जैसे स्टील या एल्यूमीनियम से बने होते हैं।

उच्च वोल्टेज ईहोकस्टिक विभिन्न प्रकारों और विन्यासों में आते हैं, विशिष्ट अनुप्रयोग और आवश्यकताओं के आधार पर। उदाहरण के लिए, कुछ हुकस्टिक इनडोर उपयोग के लिए डिज़ाइन किए गए हैं,जबकि अन्य बाहरी उपयोग के लिए उपयुक्त हैंकुछ को मैन्युअल रूप से संचालित करने के लिए डिज़ाइन किया गया है, जबकि अन्य स्वचालित हैं और दूरस्थ रूप से संचालित किए जा सकते हैं।

अपने मुख्य कार्य के अलावा, हुकस्टिक में अन्य महत्वपूर्ण विशेषताएं भी होती हैं, जैसे कि उनकी स्थिति (खुली या बंद) का दृश्य संकेत प्रदान करना,और यह सुनिश्चित करना कि सर्किट जब अलगावकर्ता खुला है बिजली नहीं है.

दोहरे प्रभाव का उपयोग जब GW9-10 श्रृंखला अलगाव स्विच को वैक्यूम सर्किट ब्रेकर के साथ इस्तेमाल किया जा सकता है।



नियंत्रक की विशेषताएंः

सुरक्षा, स्वचालित नियंत्रण, जाँच/प्रश्न, संचार, सॉफ्टवेयर प्रबंधन और अन्य कार्यों के साथ बुद्धिमान टर्मिनल नियंत्रक।

1 पूरी तरह कार्यात्मक

· पूर्ण लाइन सुरक्षा, रिमोट कंट्रोल, अलार्म, रिमोट मॉनिटरिंग और अन्य कार्य।

2 कम लागत और व्यावहारिक

· बिना किसी संचार हार्डवेयर निवेश के जीएसएम नेटवर्क, एसएमएस सेवा खोलने के लिए सिम कार्ड खरीदें;

निर्दिष्ट मोबाइल फोन, सूचना एन्क्रिप्शन, पासवर्ड सत्यापन और अन्य सुरक्षा साधनों का उपयोग;

· जीएसएम मॉड्यूल मोबाइल फोन नंबर निर्दिष्ट कर सकता है, केवल बंधे मोबाइल फोन जीवन को स्वीकार करता है;

दूरस्थ नियंत्रण और अन्य नियंत्रण बिंदुओं के लिए पाठ संदेशों को एन्क्रिप्ट करें।

पूर्व-सेट - पुष्टि - निष्पादित - स्कूल रिमोट कंट्रोल मोड में वापस, सिस्टम नियंत्रण की सुरक्षा सुनिश्चित करने के लिए, गलत संचालन को रोकने के लिए।

4 प्रणाली बनाने में आसान

· किसी भी संचार लाइनों को स्थापित करने और संचार लाइनों को डिबग करने की आवश्यकता नहीं है।

· बस एसएमएस बुद्धिमान निगरानी टर्मिनल को सही ढंग से स्थापित करें, सिम कार्ड डालें, निर्दिष्ट मोबाइल नंबर सेट करें, और सिस्टम चलना शुरू हो जाएगा।

5 मोबाइल निगरानी कभी भी और कहीं भी

· किसी भी स्थान पर जहां सिग्नल है, उसे विशेष कर्मियों की निगरानी की आवश्यकता के बिना वास्तविक समय में निगरानी और देखा जा सकता है।


विशेषताएं:

1 प्रबल विरोधी फोलिंग क्षमता, उच्च और निम्न तापमान शक्ति के लिए उच्च प्रतिरोध, दहन और विस्फोट का कोई खतरा नहीं।

2 पूरी तरह से बंद संरचना, SF6 गैस से भरा बॉक्स, अच्छी सील, उच्च तापमान और नम क्षेत्रों के लिए उपयुक्त।

3 अंतर्निहित सीटी, सूचना विश्लेषण के लिए बुद्धिमान नियंत्रण उपकरण के लिए आउटपुट करंट, और अनुपात समायोजित किया जा सकता है, कनेक्शन टर्मिनल संबंधित टर्मिनल से जुड़ा हुआ है।

ऑपरेटिंग तंत्र नया, सरल, छोटे आकार, हल्के वजन, सुरक्षित और विश्वसनीय संचालन है।

5 गोले में "ऊर्जा भंडारण", "बिन्दु" और "संयुक्त" अवस्थाएँ दिखाई देती हैं।

आवेदनः

1विद्युत वितरण सबस्टेशन: ZW20 स्विच आम तौर पर विद्युत वितरण सबस्टेशन, दोनों इनडोर और आउटडोर में नियोजित किया जाता है। इसका उपयोग लोड स्विचिंग, सेक्शनलाइजिंग,वितरण नेटवर्क में दोष सुरक्षा.

2औद्योगिक संयंत्रः ZW20 स्विच औद्योगिक संयंत्रों में अनुप्रयोग पाता है जहां मध्यम वोल्टेज बिजली वितरण की आवश्यकता होती है। इसका उपयोग विद्युत उपकरणों को नियंत्रित करने और उनकी सुरक्षा के लिए किया जाता है,जैसे मोटर्स, ट्रांसफार्मर और जनरेटर।

3वाणिज्यिक भवनः इस स्विच का उपयोग वाणिज्यिक भवनों में किया जाता है, जिसमें शॉपिंग मॉल, कार्यालय परिसर और अस्पताल शामिल हैं, जो विश्वसनीय और सुरक्षित बिजली वितरण के लिए हैं।यह कुशल लोड स्विचिंग सुनिश्चित करता है और महत्वपूर्ण विद्युत भारों की रक्षा करता है.

4नवीकरणीय ऊर्जा प्रणाली: ZW20 स्विच नवीकरणीय ऊर्जा प्रणालियों के लिए उपयुक्त है, जैसे सौर ऊर्जा संयंत्र और पवन फार्म।यह इन प्रणालियों में मध्यम वोल्टेज सर्किट के स्विचिंग और सुरक्षा को सुविधाजनक बनाता है.

5रेल विद्युतीकरण: स्विच का उपयोग रेल विद्युतीकरण परियोजनाओं में रेल नेटवर्क की बिजली आपूर्ति को नियंत्रित करने और उसकी सुरक्षा के लिए किया जाता है।यह ट्रेन संचालन के लिए विश्वसनीय और सुरक्षित बिजली वितरण सुनिश्चित करता है.

6खनन परिचालनः ZW20 स्विच का उपयोग खनन परिचालनों में भूमिगत और सतह खदानों में विद्युत उपकरण और बिजली वितरण नेटवर्क को नियंत्रित करने और सुरक्षा देने के लिए किया जाता है।

7डाटा सेंटरः महत्वपूर्ण आईटी बुनियादी ढांचे के लिए विश्वसनीय बिजली वितरण और सुरक्षा सुनिश्चित करने के लिए स्विच का उपयोग डेटा केंद्रों में किया जाता है।यह कुशल लोड स्विचिंग और विद्युत खराबी के खिलाफ सुरक्षा को सक्षम बनाता है.

8तेल और गैस उद्योगः ZW20 स्विच तेल और गैस उद्योग में रिफाइनरियों, पाइपलाइनों और अपतटीय प्लेटफार्मों में विद्युत उपकरणों के नियंत्रण और सुरक्षा के लिए आवेदन पाता है।

9बुनियादी ढांचा परियोजनाएंः स्विच का उपयोग विभिन्न बुनियादी ढांचा परियोजनाओं में किया जाता है, जैसे कि हवाई अड्डों, बंदरगाहों और स्टेडियमों में, विश्वसनीय बिजली वितरण और सुरक्षा के लिए।

10जल और अपशिष्ट जल उपचार सुविधाएंः ZW20 स्विच का उपयोग पंप स्टेशनों, उपचार संयंत्रों,और वितरण नेटवर्क.




स्थितिः

1. ZW20-12(F) स्वचालित वैक्यूम सर्किट ब्रेकर को -40 °C से +70 °C तक के व्यापक परिवेश वायु तापमान सीमा के भीतर विश्वसनीय रूप से काम करने के लिए डिज़ाइन किया गया है.यह तापमान सहिष्णुता यह सुनिश्चित करती है कि सर्किट ब्रेकर विभिन्न जलवायु स्थितियों में प्रभावी ढंग से काम कर सके.

2सर्किट ब्रेकर समुद्र तल से 3000 मीटर से अधिक ऊंचाई पर स्थापित करने के लिए उपयुक्त है। यह ऊंचाई संगतता विभिन्न भौगोलिक स्थानों में लचीली तैनाती की अनुमति देती है।

3.ZW20-12(F) सर्किट ब्रेकर को धूल, धुएं, संक्षारक गैसों, भाप या नमक स्प्रे के कारण होने वाले परिवेश वायु प्रदूषण का सामना करने के लिए बनाया गया है।यह कक्षा IV प्रदूषण स्तर के मानकों को पूरा करने के लिए डिज़ाइन किया गया है, यह सुनिश्चित करता है कि सर्किट ब्रेकर चुनौतीपूर्ण और संक्षारक वातावरण में भी लचीला और परिचालन में बना रहे।

4अधिकतम 34 मीटर/सेकंड की हवा की गति सहिष्णुता (सिलेंडर की सतह पर 700 पा के बराबर) के साथ, सर्किट ब्रेकर अपने प्रदर्शन या स्थिरता को खतरे में डाले बिना तेज हवाओं का सामना कर सकता है।यह हवा की गति प्रतिरोध चरम मौसम की स्थिति के दौरान सर्किट ब्रेकर के विश्वसनीय संचालन सुनिश्चित करता है.

5सर्किट ब्रेकर को बाहरी कंपन या जमीन की गति के प्रभाव को कम करने के लिए बनाया गया है।इसका निर्माण और आंतरिक तंत्र कंपन को अवशोषित करने और कम करने के लिए डिज़ाइन किया गया है, यह सुनिश्चित करता है कि सर्किट ब्रेकर बाहरी गड़बड़ी से प्रभावित न रहे।

6.ZW20-12(F) सर्किट ब्रेकर को माध्यमिक प्रणाली में प्रेरित विद्युत चुम्बकीय हस्तक्षेप (EMI) को सीमित करने के लिए डिज़ाइन किया गया है। माध्यमिक प्रणाली में प्रेरित EMI का आयाम 1.6kV से अधिक नहीं है,यह सुनिश्चित करना कि सर्किट ब्रेकर अत्यधिक विद्युत चुम्बकीय गड़बड़ी उत्पन्न नहीं करता है जो अन्य जुड़े उपकरणों के संचालन में हस्तक्षेप कर सकता है।




तकनीकी मापदंडः

ZW20-12 ((F)

GW9-10
