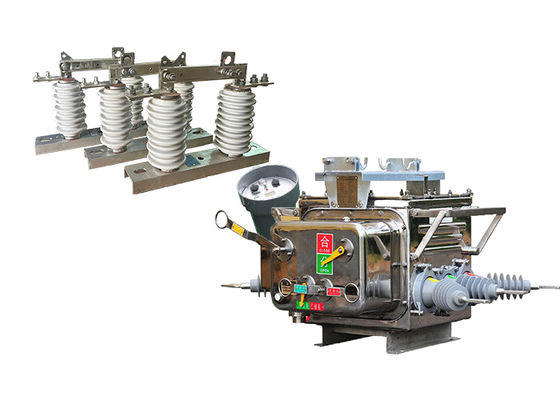

उच्च वोल्टेज सीमा भार स्विच ZW20 श्रृंखला आउटडोर सर्किट ब्रेकर GW9 श्रृंखला हुकस्टिक के साथ इस्तेमाल किया नियंत्रक के साथ
उत्पाद का वर्णन:
ZW20-12(F) वैक्यूम सर्किट ब्रेकर तीन चरण AC 50Hz आउटडोर HV स्विचगियर मुख्य रूप से ग्रामीण और शहरी 10 kV आउटडोर वितरण नेटवर्क के लिए, एक अलग और संयुक्त भार धारा के रूप में उपयोग किया जाता है,अतिभार वर्तमान, शॉर्ट सर्किट करंट और अन्य समान स्थानों पर।
इसकी पूरी संरचना एक तीन-चरण आम बॉक्स प्रकार है, जिसमें एक ऑपरेटिंग तंत्र, एक प्रवाहकीय सर्किट, एक इन्सुलेशन सिस्टम, एक सीलिंग तत्व और एक खोल शामिल है।
और यह वितरण स्वचालन की अनुप्रयोग आवश्यकताओं को पूरा करने के लिए संबंधित बुद्धिमान दूरस्थ टर्मिनलों का समर्थन कर रहा है।
· ZW20-12 (Z) आउटडोर इंटेलिजेंट हाई वोल्टेज एसी ट्रू एयर ब्रेकर जीएसएम लघु संदेश फ़ंक्शन के साथ
· विभाजन स्विच नियंत्रक ZW20-12 (F) के साथ संयोजन बाहरी विभाजन उच्च वोल्टेज एसी सच्चे हवा ब्रेकर।
GW9 हुकस्टिक एक प्रकार का विद्युत स्विच है जिसका उपयोग रखरखाव या मरम्मत के लिए एक ऊपरी बिजली पारेषण लाइन के एक खंड को अलग करने के लिए किया जाता है। यह आमतौर पर उच्च वोल्टेज विद्युत प्रणालियों में उपयोग किया जाता है,जैसे कि विद्युत उपयोगिताओं द्वारा लंबी दूरी पर बिजली प्रसारित करने के लिए उपयोग किए जाने वाले.
हुकस्टिक को एक ऊपरी संरचना पर लगाया जाता है, जैसे कि एक ट्रांसमिशन टॉवर या पोल, और बाहरी विद्युत प्रणालियों में आने वाली कठोर पर्यावरणीय परिस्थितियों का सामना करने के लिए डिज़ाइन किया गया है।इसमें एक लंबवत, या ऊपर-नीचे, स्विच संपर्कों को संलग्न या विच्छेदन करने के लिए आंदोलन, जो आम तौर पर तांबे या अन्य प्रवाहकीय सामग्री से बने होते हैं।
हुकस्टिक को ट्रांसमिशन लाइन में एक दिखाई देने वाला ब्रेक प्रदान करने के लिए डिज़ाइन किया गया है, जिससे रखरखाव कर्मियों को बिजली की चोट या उपकरण को नुकसान के जोखिम के बिना लाइन पर सुरक्षित रूप से काम करने की अनुमति मिलती है।यह अक्सर अन्य सुरक्षा उपकरणों के साथ संयोजन में प्रयोग किया जाता हैविद्युत प्रणाली और उस पर काम करने वाले लोगों की सुरक्षा के लिए, जमीनी स्विच और सर्ज अटैचर्स जैसे उपकरण।
दोहरे प्रभाव का उपयोग जब GW9-10 श्रृंखला अलगाव स्विच को वैक्यूम सर्किट ब्रेकर के साथ इस्तेमाल किया जा सकता है।
नियंत्रक की विशेषताएंः
बुद्धिमान टर्मिनल नियंत्रकों में सुरक्षा, स्वचालित नियंत्रण, निरीक्षण/प्रश्न, संचार और सॉफ्टवेयर प्रबंधन जैसे कार्य होते हैं।
1.व्यापक कार्यक्षमता:
• सर्किट सुरक्षा, रिमोट कंट्रोल, अलार्म और रिमोट मॉनिटरिंग जैसे विभिन्न कार्यों को पूरी तरह से लागू करें।
2कम लागत और व्यावहारिकता:
• जीएसएम नेटवर्क में किसी प्रकार के संचार हार्डवेयर निवेश की आवश्यकता नहीं है। बस एक सिम कार्ड खरीदें और एसएमएस सेवाओं को सक्रिय करें।
3कई सुरक्षा उपाय:
• विशेष मोबाइल फोन का उपयोग करें, जानकारी को एन्क्रिप्ट करें, पासवर्ड सत्यापित करें और अन्य सुरक्षा उपाय करें।
• जीएसएम मॉड्यूल एक मोबाइल नंबर निर्दिष्ट कर सकता है और केवल बंधे हुए फोन से कमांड स्वीकार करता है।
• रिमोट कंट्रोल और अन्य कमांड के लिए संचार संदेश एन्क्रिप्टेड होते हैं।
• सिस्टम नियंत्रण की सुरक्षा सुनिश्चित करने और गलत संचालन को रोकने के लिए पूर्व-सेट-पुष्टि-कार्य-सत्यापन रिमोट कंट्रोल विधि का पालन करता है।
4. सरल प्रणाली विन्यासः
• किसी भी संचार लाइनों या डिबग संचार लाइनों को स्थापित करने की आवश्यकता नहीं है।
• बस एसएमएस इंटेलिजेंट मॉनिटरिंग टर्मिनल को सही ढंग से स्थापित करें, सिम कार्ड डालें, निर्दिष्ट मोबाइल नंबर सेट करें, और सिस्टम चलना शुरू हो जाएगा।
5.मोबाइल निगरानी कभी भी, कहीं भी:
• सिग्नल के साथ किसी भी स्थान पर वास्तविक समय में निगरानी और देखने की अनुमति है, बिना निगरानी के लिए कर्मियों को तैनात करने की आवश्यकता के।
आवेदनः
1. डिस्कनेक्टिंग स्विच और संपर्क स्विच: ZW20-12 ((F) सर्किट ब्रेकर का उपयोग बिजली वितरण प्रणालियों के रिंग नेटवर्क कॉन्फ़िगरेशन में डिस्कनेक्टिंग स्विच या संपर्क स्विच के रूप में किया जा सकता है।यह रखरखाव या दोष की स्थिति के दौरान सर्किट के खोलने और बंद करने के लिए सक्षम बनाता है.
2स्वचालित स्विच डिवाइस: यह एक स्वचालित स्विच डिवाइस के रूप में कार्य करता है, जो रिंग नेटवर्क कॉन्फ़िगरेशन में लोड स्विचिंग के कार्यान्वयन की अनुमति देता है।यह सुविधा विद्युत वितरण के लचीलेपन और दक्षता में वृद्धि करती है.
3सीमा स्विच: बिजली आपूर्ति की शाखा लाइनों में, ZW20-12(F) सर्किट ब्रेकर सीमा स्विच या "वॉचडॉग" के रूप में कार्य कर सकता है।" यह दोषों और असामान्य परिस्थितियों के खिलाफ निगरानी और शाखा लाइन की रक्षा में मदद करता है.
4पुनः बंद करनेवाला और अनुभागीयकरण करनेवालाः सर्किट ब्रेकर ओवरहेड वितरण नेटवर्क में पुनः बंद करनेवाला और अनुभागीयकरण करनेवाला के रूप में कार्य कर सकता है।यह अस्थायी खराबी के बाद स्वचालित रूप से बिजली बहाल करता है और आउटेज के प्रभाव को कम करने के लिए दोषपूर्ण वर्गों को अलग करता है.
5वितरण नेटवर्क: यह सर्किट ब्रेकर बाहरी वितरण नेटवर्क के लिए उपयुक्त है जहां उच्च वोल्टेज शक्ति को कई स्थानों पर वितरित किया जाता है।यह दोष धाराओं को बाधित करके और नेटवर्क के दोषपूर्ण वर्गों को अलग करके विश्वसनीय और सुरक्षित संचालन सुनिश्चित करने में मदद करता है.
6.रेलवे: इस सर्किट ब्रेकर का उपयोग रेलवे विद्युतीकरण से जुड़े बाहरी उच्च वोल्टेज प्रणालियों में किया जाता है। यह रेलवे प्रणालियों को बिजली की सुरक्षित और विश्वसनीय आपूर्ति सुनिश्चित करता है,जिसमें ऊपरी कैटेनरी सिस्टम और ट्रैक्शन सबस्टेशन शामिल हैं.
संरचना:
1माइक्रो-कंप्यूटर आधारित रिले सुरक्षा और निगरानी उपकरण एक तकनीकी रूप से उन्नत प्रणाली है जो सर्किट ब्रेकर प्रणाली के लिए केंद्रीय नियंत्रक के रूप में कार्य करता है।अत्याधुनिक माइक्रो कंप्यूटर प्रौद्योगिकी का उपयोग करके, यह सटीक और कुशल रिले सुरक्षा और निगरानी कार्य प्रदान करता है। यह उपकरण विद्युत प्रणाली की सुरक्षा और विश्वसनीयता सुनिश्चित करने में एक महत्वपूर्ण भूमिका निभाता है जिसमें यह एकीकृत है।
2नियंत्रक को विशेष रूप से विभिन्न पर्यावरणीय परिस्थितियों का सामना करने के लिए डिज़ाइन किया गया है और यह मजबूत मौसम प्रतिरोध से लैस है।यह विशेषता इसे अत्यधिक तापमान जैसी कठोर मौसम की स्थिति में विश्वसनीय रूप से काम करने की अनुमति देती है3.इसके अतिरिक्त, नियंत्रक को संघनक के खिलाफ सुरक्षा के साथ बनाया गया है,नमी वाले वातावरण में भी इसकी कार्यक्षमता सुनिश्चित करना जहां नमी चिंता का विषय हो सकती है.
4एक सुरक्षित और विश्वसनीय कनेक्शन स्थापित करने के लिए, नियंत्रक को विमानन कनेक्टरों का उपयोग करके स्विच शरीर से जोड़ा जाता है। विमानन कनेक्टर अपनी उच्च स्थिरता और स्थायित्व के लिए जाने जाते हैं,उन्हें रिले सुरक्षा और निगरानी जैसे महत्वपूर्ण अनुप्रयोगों के लिए एक आदर्श विकल्प बना रहा हैये कनेक्टर नियंत्रक और स्विच के बीच उचित संचार और कार्यक्षमता सुनिश्चित करते हैं, जिससे सिस्टम का समग्र प्रदर्शन और विश्वसनीयता बढ़ जाती है।
5नियंत्रक कनेक्शन विश्वसनीयता में उत्कृष्टता रखता है, जिससे संकेत हानि या व्यवधान का जोखिम कम हो जाता है। यह नियंत्रक और स्विच के बीच निरंतर और निर्बाध संचार सुनिश्चित करता है,जो रिले सुरक्षा और निगरानी प्रणाली के उचित कामकाज के लिए महत्वपूर्ण है6. उच्च स्तर की सुरक्षा बनाए रखकर, नियंत्रक रिले सुरक्षा और निगरानी कार्यों की अखंडता और सटीकता की रक्षा करता है,विद्युत प्रणाली की समग्र सुरक्षा को खतरे में डालने वाली संभावित त्रुटियों या विसंगतियों को रोकने के लिए.
स्थितिः
1. ZW20-12(F) स्वचालित वैक्यूम सर्किट ब्रेकर को -40 °C से +70 °C तक के व्यापक परिवेश वायु तापमान सीमा के भीतर विश्वसनीय रूप से काम करने के लिए डिज़ाइन किया गया है.यह तापमान सहिष्णुता यह सुनिश्चित करती है कि सर्किट ब्रेकर विभिन्न जलवायु स्थितियों में प्रभावी ढंग से काम कर सके.
2सर्किट ब्रेकर समुद्र तल से 3000 मीटर से अधिक ऊंचाई पर स्थापित करने के लिए उपयुक्त है। यह ऊंचाई संगतता विभिन्न भौगोलिक स्थानों में लचीली तैनाती की अनुमति देती है।
3.ZW20-12(F) सर्किट ब्रेकर को धूल, धुएं, संक्षारक गैसों, भाप या नमक स्प्रे के कारण होने वाले परिवेश वायु प्रदूषण का सामना करने के लिए बनाया गया है।यह कक्षा IV प्रदूषण स्तर के मानकों को पूरा करने के लिए डिज़ाइन किया गया है, यह सुनिश्चित करता है कि सर्किट ब्रेकर चुनौतीपूर्ण और संक्षारक वातावरण में भी लचीला और परिचालन में बना रहे।
4अधिकतम 34 मीटर/सेकंड की हवा की गति सहिष्णुता (सिलेंडर की सतह पर 700 पा के बराबर) के साथ, सर्किट ब्रेकर अपने प्रदर्शन या स्थिरता को खतरे में डाले बिना तेज हवाओं का सामना कर सकता है।यह हवा की गति प्रतिरोध चरम मौसम की स्थिति के दौरान सर्किट ब्रेकर के विश्वसनीय संचालन सुनिश्चित करता है.
5सर्किट ब्रेकर को बाहरी कंपन या जमीन की गति के प्रभाव को कम करने के लिए बनाया गया है।इसका निर्माण और आंतरिक तंत्र कंपन को अवशोषित करने और कम करने के लिए डिज़ाइन किया गया है, यह सुनिश्चित करता है कि सर्किट ब्रेकर बाहरी गड़बड़ी से प्रभावित न रहे।
6.ZW20-12(F) सर्किट ब्रेकर को माध्यमिक प्रणाली में प्रेरित विद्युत चुम्बकीय हस्तक्षेप (EMI) को सीमित करने के लिए डिज़ाइन किया गया है। माध्यमिक प्रणाली में प्रेरित EMI का आयाम 1.6kV से अधिक नहीं है,यह सुनिश्चित करना कि सर्किट ब्रेकर अत्यधिक विद्युत चुम्बकीय गड़बड़ी उत्पन्न नहीं करता है जो अन्य जुड़े उपकरणों के संचालन में हस्तक्षेप कर सकता है।
तकनीकी मापदंडः
ZW20-12 ((F)
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | ||||||||
| 1 | नामित वोल्टेज | केवी | 12 | ||||||||
| 2 | फ्रैक्चर का इन्सुलेशन स्तर | काम करने की आवृत्ति ((सूखा परीक्षण/गीला परीक्षण) | 48 | ||||||||
| बिजली के झटके के परीक्षण का वोल्टेज (पीक) | 85 | ||||||||||
| 3 | पृथक्करण का स्तर जमीन/चरण से चरण तक | कार्य आवृत्ति | शुष्क परीक्षण | 42 | |||||||
| गीला परीक्षण | 34 | ||||||||||
| बिजली के झटके के परीक्षण का वोल्टेज (पीक) | 75 | ||||||||||
| 4 | रेटेड करंट | ए | 630, 1250 | ||||||||
| 5 | लघु सर्किट के लिए नामित ब्रेक चालू | kA | 16, 20, 25 | ||||||||
| 6 | नामित शॉर्ट सर्किट ब्रेक चालू ब्रेक समय | समय | 30 | ||||||||
| 7 | नामित अल्पकालिक प्रतिरोधक धारा | kA | 16, 20, 25 | ||||||||
| 8 | नामित शॉर्ट सर्किट अवधि | एस | 4 | ||||||||
| 9 | नामित शॉर्ट सर्किट बंद करने की धारा (पीक) | kA | 40, 50, 63 | ||||||||
| 10 | वर्तमान का सामना करने वाली नामित चोटी | kA | 40, 50, 63 | ||||||||
| 11 | यांत्रिक जीवनकाल | समय | 1000 से अधिक | ||||||||
| 12 | आरंभिक नामित धारा | 10000 | |||||||||
| 13 | शुद्ध भार | किलो | 180 | ||||||||
GW9-10
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवन काल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
