उच्च वोल्टेज डिस्कनेक्ट स्विच के साथ GB1984-2003 GB1985-2014 मानक
उत्पाद का वर्णन:

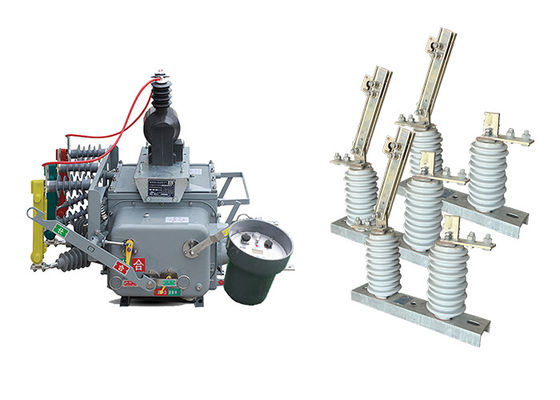

ZW20-12(F) पोल माउंट सर्किट ब्रेकर एक प्रकार का तीन-चरण AC 50Hz आउटडोर हाई वोल्टेज स्विचगियर है जिसे मुख्य रूप से ग्रामीण और शहरी 10 केवी आउटडोर वितरण नेटवर्क में उपयोग के लिए डिज़ाइन किया गया है।यह लोड करंट को संभालने के लिए कार्य करता है, अधिभार वर्तमान, शॉर्ट सर्किट वर्तमान, और इसी तरह के परिदृश्य।
सर्किट ब्रेकर में एक तीन-चरण आम बॉक्स संरचना होती है, जिसमें कई घटक होते हैं, जिनमें एक ऑपरेटिंग तंत्र, एक प्रवाहकीय सर्किट, एक इन्सुलेशन सिस्टम, एक सीलिंग तत्व,और एक शेलये घटक सर्किट ब्रेकर के कुशल और सुरक्षित संचालन को सुनिश्चित करने के लिए एक साथ काम करते हैं।
इसके अतिरिक्त, ZW20-12(F) ब्रेकर बुद्धिमान रिमोट टर्मिनलों से लैस है जो विभिन्न वितरण स्वचालन अनुप्रयोगों का समर्थन करते हैं, जिससे बढ़ी हुई नियंत्रण और निगरानी क्षमताओं की अनुमति मिलती है.
इसके अतिरिक्त इस सर्किट ब्रेकर का एक और संस्करण है जिसे ZW20-12(Z कहा जाता है, जो एक आउटडोर बुद्धिमान उच्च वोल्टेज एसी सच्चा एयर ब्रेकर है। इसमें जीएसएम लघु संदेश फ़ंक्शन शामिल है,पाठ संदेशों के माध्यम से संचार करने में सक्षम.
इसके अतिरिक्त, ZW20-12(F) ब्रेकर को एक आउटडोर विभाजन उच्च वोल्टेज एसी सच्ची वायु ब्रेकर प्रणाली बनाने के लिए एक विभाजन स्विच नियंत्रक के साथ जोड़ा जा सकता है।यह संयोजन सर्किट ब्रेकर की कार्यक्षमता और बहुमुखी प्रतिभा को बढ़ाता है, अधिक व्यापक नियंत्रण और सुरक्षा क्षमताएं प्रदान करता है।
The GW9 outdoor disconnector switch is a new type of disconnecting switch designed and manufactured by synthesizing the domestic experience of existing disconnecting switch production and foreign advanced technology.
डिस्कनेक्टर स्विच आधार, स्तंभ इन्सुलेटर, प्रवाहकीय भाग और अंग भाग से बना है। इसमें सरल संरचना, कम रखरखाव, उच्च स्तर का डिस्कनेक्शन,उच्च विश्वसनीयता, आदि। यह देश और विदेश में समान उत्पादों के स्तर तक पहुंच जाता है।
इसके अतिरिक्त, GW9-12(W नामक एक और प्रकार का डिस्कनेक्टिंग स्विच है, जिसमें एकल-चरण संरचना है जो आवृत्ति 50 हर्ट्ज और लाइन वोल्टेज 10kv के साथ बिजली प्रणाली के लिए उपयुक्त है।
यह 50 हर्ट्ज की आवृत्ति और 10kv के लाइन वोल्टेज के साथ बिजली प्रणालियों में उपयोग के लिए उपयुक्त है, और जब वोल्टेज और कोई भार नहीं होता है तो लाइनों को बंद करने और विभाजित करने के लिए उपयोग किया जाता है,और एंटीफॉलिंग आइसोलेटिंग स्विच भारी प्रदूषित क्षेत्रों में उपयोगकर्ताओं की आवश्यकताओं को पूरा कर सकते हैं, और प्रभावी रूप से फ्यूजिंग फ्लैश की समस्या को हल कर सकता है जो कि आइसोलेशन स्विच के काम करने पर होता है।
दोहरे प्रभाव का उपयोग जब GW9-10 श्रृंखला अलगाव स्विच को वैक्यूम सर्किट ब्रेकर के साथ इस्तेमाल किया जा सकता है।
नियंत्रक की विशेषताएंः
1यह 485/232 संचार इंटरफ़ेस से लैस किया जा सकता है, या फाइबर ऑप्टिक्स या वायरलेस संचार के माध्यम से लंबी दूरी की निगरानी प्राप्त कर सकता है। पुनः बंद होने के बाद इसमें त्वरण कार्य हैःजब स्थायी खराबी के कारण स्विच फिर से बंद हो जाता है.
2जब कोई स्थायी खराबी होती है, तो यह स्वचालित रूप से ट्रिप करने के लिए तेजी लाता है।
3.रिमोट कंट्रोल/मैनुअल रीलॉकिंग एक्सेलेरेशन टू ट्रिप के साथ, और रीलॉकिंग इंटरलॉकिंगः उपयोगकर्ता लाइन की मरम्मत करने और बिजली बहाल करने के बाद, यदि वे ग्राउंडिंग चाकू स्विच को निकालना भूल जाते हैं,यह ट्रिप करने के लिए त्वरण करना चाहिए.
4पुनः बंद करने के लिए देरी का समय तीनों प्रयासों के लिए समायोजित किया जा सकता है।
5.ट्रिप/रीक्लॉकिंग सर्किट गलत ऑपरेशन को रोकने के लिए डिज़ाइन किया गया है और इसमें एंटी-रीक्लॉकिंग कार्यक्षमता है।
6शून्य-क्रम धारा क्षेत्र के भीतर और बाहर के दोषों के बीच अंतर कर सकती है।
7. रिमोट कंट्रोल ट्रिप/रीक्लॉसिंग गलत ऑपरेशन को रोकने के लिए एक डिजाइन को अपनाता है.
स्थानः
बाहरी वैक्यूम सर्किट ब्रेकर और बाहरी उच्च वोल्टेज डिस्कनेक्ट आइसोलेटर के बीच संबंध विद्युत प्रणाली में उनकी पूरक भूमिकाओं में निहित हैः
सर्किट ब्रेकडाउनः वैक्यूम सर्किट ब्रेकर सामान्य संचालन के दौरान या खराबी की स्थिति में विद्युत सर्किट को तोड़ने के लिए जिम्मेदार है।यह वर्तमान प्रवाह को तोड़ने के प्राथमिक साधन के रूप में कार्य करता हैइसके विपरीत, डिस्कनेक्ट आइसोलेटर का उपयोग रखरखाव या मरम्मत गतिविधियों के दौरान सर्किट को बिजली स्रोत से अलग करने के लिए किया जाता है।यह शारीरिक रूप से सर्किट खोलने से सुरक्षा की एक अतिरिक्त परत प्रदान करता है.
समन्वय: उच्च वोल्टेज बिजली प्रणालियों में, वैक्यूम सर्किट ब्रेकर और डिस्कनेक्ट आइसोलेटर को अक्सर एक साथ काम करने के लिए समन्वयित किया जाता है।सर्किट ब्रेकर दोष का पता लगाने और वर्तमान प्रवाह को बाधित करने के लिए ट्रिपिंग के लिए जिम्मेदार है, जबकि डिस्कनेक्ट आइसोलेटर का उपयोग सर्किट को भौतिक रूप से अलग करने और डिस्कनेक्ट का एक दृश्य संकेत प्रदान करने के लिए किया जाता है।
सुरक्षा और रखरखाव: डिस्कनेक्ट आइसोलेटर रखरखाव कर्मियों की सुरक्षा सुनिश्चित करने में महत्वपूर्ण भूमिका निभाता है।डिस्कनेक्ट आइसोलेटर सर्किट को खोलने और एक दृश्यमान हवा अंतर प्रदान करने के लिए संचालित हैयह सुनिश्चित करता है कि उपकरण निष्क्रिय और काम करने के लिए सुरक्षित है। दूसरी ओर, वैक्यूम सर्किट ब्रेकर, सामान्य संचालन के दौरान और खराबी की स्थिति में सिस्टम की रक्षा करता है।
विशेषताएं:
1प्रदूषण का सामना करने की क्षमता, उच्च और निम्न तापमान प्रतिरोध, और कोई दहन या विस्फोट जोखिम नहीं।
2पूरी तरह से बंद संरचना, घेर में SF6 गैस से भरा, उत्कृष्ट सील प्रदर्शन, उच्च तापमान और आर्द्र क्षेत्रों में उपयोग के लिए उपयुक्त।
3एक वर्तमान ट्रांसफार्मर (सीटी) से लैस है जो सूचना विश्लेषण के लिए बुद्धिमान नियंत्रक को वर्तमान आउटपुट करता है। परिवर्तन अनुपात समायोज्य है,और कनेक्शन टर्मिनल संबंधित टर्मिनल सोकेट से जुड़ा जा सकता है.
4ऑपरेटिंग तंत्र अभिनव और सरल है, छोटे आकार और हल्के वजन के साथ, सुरक्षित और विश्वसनीय संचालन सुनिश्चित करता है।
5बाहरी आवरण में "ऊर्जा भंडारण", "खुले" और "करीब" स्थितियों के लिए स्पष्ट संकेत हैं।
आवेदनः
1खनन परिचालनः ZW20 स्विच का उपयोग खनन परिचालनों में भूमिगत और सतह खदानों में विद्युत उपकरण और बिजली वितरण नेटवर्क को नियंत्रित करने और सुरक्षा देने के लिए किया जाता है।
2डाटा सेंटरः महत्वपूर्ण आईटी बुनियादी ढांचे के लिए विश्वसनीय बिजली वितरण और सुरक्षा सुनिश्चित करने के लिए स्विच का उपयोग डेटा केंद्रों में किया जाता है।यह कुशल लोड स्विचिंग और विद्युत खराबी के खिलाफ सुरक्षा को सक्षम बनाता है.
3तेल और गैस उद्योगः ZW20 स्विच तेल और गैस उद्योग में रिफाइनरियों, पाइपलाइनों और अपतटीय प्लेटफार्मों में विद्युत उपकरणों के नियंत्रण और सुरक्षा के लिए आवेदन पाता है।
4बुनियादी ढांचा परियोजनाएंः स्विच का उपयोग विभिन्न बुनियादी ढांचा परियोजनाओं में किया जाता है, जैसे कि हवाई अड्डों, बंदरगाहों और स्टेडियमों में, विश्वसनीय बिजली वितरण और सुरक्षा के लिए।
5जल और अपशिष्ट जल उपचार सुविधाएंः ZW20 स्विच का उपयोग पंप स्टेशनों, उपचार संयंत्रों,और वितरण नेटवर्क.
स्थितिः
1परिवेश का वायु तापमान: -40°C से +70°C।
2ऊंचाईः समुद्र तल से 3000 मीटर से अधिक नहीं।
3आसपास की हवा धूल, धुआं, संक्षारक गैसों, भाप या नमक धुंध से दूषित हो सकती है। प्रदूषण का स्तरः स्तर IV।
4हवा की गति 34 मीटर/सेकंड से अधिक नहीं होनी चाहिए (सिलेंडरिक सतह पर 700Pa के दबाव के बराबर) ।
5बाहरी स्विचगियर और नियंत्रण उपकरण से कंपन या भूकंपीय गतिविधि की उपेक्षा की जा सकती है।
6माध्यमिक प्रणाली में उत्पन्न विद्युत चुम्बकीय हस्तक्षेप का आयाम 1.6kV से अधिक नहीं है।
तकनीकी मापदंडः
ZW20-12 ((F)
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | ||||||||
| 1 | नामित वोल्टेज | केवी | 12 | ||||||||
| 2 | फ्रैक्चर का इन्सुलेशन स्तर | काम करने की आवृत्ति ((सूखा परीक्षण/गीला परीक्षण) | 48 | ||||||||
| बिजली के झटके के परीक्षण का वोल्टेज (पीक) | 85 | ||||||||||
| 3 | पृथक्करण का स्तर जमीन/चरण से चरण तक | कार्य आवृत्ति | शुष्क परीक्षण | 42 | |||||||
| गीला परीक्षण | 34 | ||||||||||
| बिजली के झटके के परीक्षण का वोल्टेज (पीक) | 75 | ||||||||||
| 4 | रेटेड करंट | ए | 630, 1250 | ||||||||
| 5 | लघु सर्किट के लिए नामित ब्रेक चालू | kA | 16, 20, 25 | ||||||||
| 6 | नामित शॉर्ट सर्किट ब्रेक चालू ब्रेक समय | समय | 30 | ||||||||
| 7 | नामित अल्पकालिक प्रतिरोधक धारा | kA | 16, 20, 25 | ||||||||
| 8 | नामित शॉर्ट सर्किट अवधि | एस | 4 | ||||||||
| 9 | नामित शॉर्ट सर्किट बंद करने की धारा (पीक) | kA | 40, 50, 63 | ||||||||
| 10 | वर्तमान का सामना करने वाली नामित चोटी | kA | 40, 50, 63 | ||||||||
| 11 | यांत्रिक जीवनकाल | समय | 1000 से अधिक | ||||||||
| 12 | आरंभिक नामित धारा | 10000 | |||||||||
| 13 | शुद्ध भार | किलो | 180 | ||||||||
GW9-10
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवन काल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
GW9 श्रृंखला के आउटडोर डिस्कनेक्टर स्विच का परिचय
