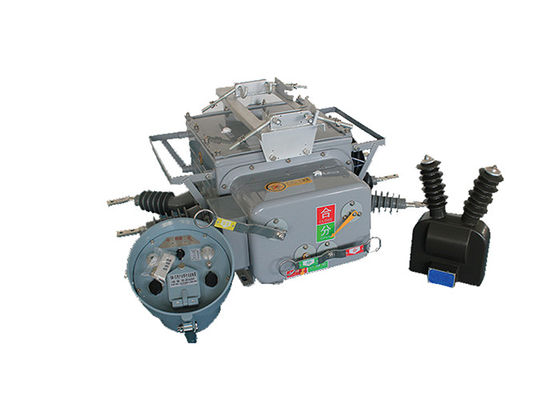

ZW20-12(F) बुद्धिमान सीमा भार स्विच पोल-माउंटेड वैक्यूम सेक्शनलाइज़र कंट्रोलर के साथ 12kV 630A/1250A

ZW20-12(F) बुद्धिमान सीमा भार स्विच नियंत्रक के साथ पोल-माउंटेड वैक्यूम सेक्शनलाइज़र

उत्पाद का वर्णन:

ZW20-12(F) बॉर्डर लोड स्विच हमारे नए उत्पादों में से एक है। बॉर्डर सर्किट ब्रेकर एक बहुआयामी बुद्धिमान उपकरण है जिसमें वैक्यूम ब्रेकर, वैक्यूम लोड स्विच, रीक्लॉसर,सेक्शनलाइज़र चार स्विचमुख्य विन्यास में वैक्यूम ब्रेकर, CH-40 नियंत्रक, बाहरी वोल्टेज ट्रांसफार्मर (नोटः वितरण स्वचालन लाइन रिंग नेटवर्क द्विपक्षीय पीटी में उपलब्ध) तीन भाग होते हैं।उत्पादों का व्यापक रूप से 10kV में उपयोग किया जाता है, 13kV शहर, ग्रामीण बिजली ग्रिड स्पेस रिंग नेटवर्क के लिए डिस्कनेक्टिंग स्विच, संपर्क स्विच, स्वचालित स्विच डिवाइस जो रिंग डिप्लॉयमेंट लाइन लोड को लागू कर सकता है।यह बिजली की आपूर्ति की शाखा लाइन में सीमा स्विच (आमतौर पर वॉचडॉग के रूप में जाना जाता है) के रूप में इस्तेमाल किया जा सकता है, फ़ीड ओवरहेड वितरण नेटवर्क में पुनः बंद करने वाले और अनुभागीय के रूप में उपयोग किया जाता है। रिमोट मैनेजमेंट पैटर्न, सुरक्षा और नियंत्रण कार्यों और संचार कार्यों के साथ बॉर्डर सर्किट ब्रेकर।न्याय में विश्वसनीय पहचान, mA स्तर शून्य अनुक्रम वर्तमान और चरणों के बीच शॉर्टसर्किट वर्तमान, एकल-चरण ग्राउंडिंग दोष और चरण से चरण शॉर्टसर्किट दोष के स्वचालित हटाने का एहसास।मुख्य स्विच वैक्यूम आर्क है और इन्सुलेशन SF6 को अपनाता है, N2 मिश्रित गैस. जापान, जर्मनी, फ्रांसीसी गैस सील, विस्फोट सबूत, इन्सुलेशन प्रणाली प्रौद्योगिकी, समग्र उत्कृष्ट सील प्रदर्शन का परिचय मामले. अंदर SF6 से भरा है,N2 मिश्रित गैस जो लीक नहीं होती है, बाहरी वातावरण से प्रभावित नहीं है। लघुकरण और प्रदर्शन अनुकूलन डिजाइन के साथ वसंत संचालन तंत्र,कार्रवाई विश्वसनीयता पारंपरिक वसंत तंत्र की तुलना में बहुत अधिक है.



नियंत्रक का परिचय:

1. 485 / 232 संचार इंटरफ़ेस के साथ, या ऑप्टिकल फाइबर के माध्यम से, वायरलेस दूरस्थ निगरानी; पुनः बंद करने के बाद त्वरण समारोह; जब स्विच भारी है,स्थायी खराबी के मामले में स्वतः त्वरण ट्रिपिंग;

2.रिमोट/मैनुअल क्लोजिंग ट्रिपिंग को तेज करने के लिए, और क्लोजिंग रीलॉकिंगः उपयोगकर्ता लाइन की मरम्मत के बाद पावर भेजता है, यदि वह ग्राउंडिंग स्विच को निकालना भूल जाता है, तो ट्रिपिंग को तेज करना चाहिए।

3. तीन पुनः बंद होने की देरी का समय समायोजित किया जा सकता है;

4.जंप क्लोजिंग सर्किट में गलत ऑपरेशन के खिलाफ डिजाइन किया गया है और इसमें एंटी-जंप फंक्शन है;

5शून्य-क्रम धारा क्षेत्र के भीतर और क्षेत्र के बाहर दोषों के बीच अंतर कर सकती है;

6रिमोट कंट्रोल स्विच को गलत संचालन को रोकने के लिए डिज़ाइन किया गया है।

विशेषताएं:

1त्वरित ब्रेक संरक्षण: सीमा भार स्विच को किसी खराबी या असामान्य परिस्थितियों की स्थिति में सर्किट को जल्दी से खोलने के लिए डिज़ाइन किया गया है।यह तेजी से दोष सफाई प्रदान करता है और बिजली की रुकावट की अवधि को कम करता है.

2अतिप्रवाह संरक्षणः लोड स्विच में अतिप्रवाह का पता लगाने और प्रतिक्रिया करने के लिए अतिप्रवाह संरक्षण तंत्र शामिल हैं।यह दोषपूर्ण वर्गों को ट्रिपिंग और पृथक करके वितरण प्रणाली को नुकसान से बचाने में मदद करता है.

3तीन बार पुनः बंद करना: सीमा भार स्विच में दोष-निवारण कार्य के बाद स्वचालित रूप से तीन बार पुनः बंद करने का प्रयास करने की क्षमता हो सकती है।यह सुविधा अस्थायी दोषों की पहचान करने में मदद करती है और यदि दोष साफ हो जाता है तो स्वचालित रूप से शक्ति बहाल करती है.

4घटना रिकॉर्डः लोड स्विच गलती घटनाओं के बारे में जानकारी रिकॉर्ड और संग्रहीत कर सकता है, जिसमें गलती प्रकार, स्थान और टाइमस्टैम्प शामिल हैं। यह डेटा विश्लेषण, समस्या निवारण,और रखरखाव के प्रयोजन.

5प्रवेश सुरक्षा: लोड स्विच में ट्रांसफार्मर या अन्य भारों के ऊर्जाकरण के दौरान होने वाली उच्च प्रवेश धाराओं को संभालने के लिए प्रवेश सुरक्षा से लैस है।यह इन अस्थायी परिस्थितियों के दौरान स्थिर और विश्वसनीय संचालन सुनिश्चित करता है.

6शून्य अनुक्रम संरक्षण: सीमा भार स्विच में प्रणाली में पृथ्वी दोष या असंतुलित स्थितियों का पता लगाने और प्रतिक्रिया करने के लिए शून्य अनुक्रम संरक्षण शामिल हो सकता है।यह प्रणाली की स्थिरता के लिए खतरा पैदा करने वाले दोषों की पहचान करने और उन्हें अलग करने में मदद करता है.

7वास्तविक समय घड़ीः वास्तविक समय घड़ी सुविधा लोड स्विच को दोष घटनाओं और अन्य कार्यों के समय को सटीक रूप से रिकॉर्ड करने की अनुमति देती है।यह सटीक समय सिंक्रनाइज़ेशन को सक्षम करता है और घटना अनुक्रम विश्लेषण को सुविधाजनक बनाता है.

8पुनः बंद करने के बाद त्वरणः पुनः बंद करने के सफल प्रयासों के बाद, दोष बनी रहने की स्थिति में, लोड स्विच ट्रिपिंग की गति बढ़ाने के लिए त्वरण कार्य प्रदान कर सकता है।यह प्रणाली को होने वाले नुकसान को कम करने और दोषों को दूर करने में मदद करता है।.

9वास्तविक समय में स्थिति पूछताछः लोड स्विच वास्तविक समय में स्थिति की जानकारी प्रदान कर सकता है, जैसे स्थिति (खुली या बंद), दोष संकेत और परिचालन डेटा।यह ऑपरेटरों को स्विच की स्थिति की निगरानी करने और सूचित निर्णय लेने की अनुमति देता है.

10.स्मार्ट पॉकेट पीसी नियंत्रणः कुछ लोड स्विच को स्मार्ट पॉकेट पीसी या इसी तरह के हैंडहेल्ड उपकरणों का उपयोग करके नियंत्रित और निगरानी की जा सकती है।यह दूरस्थ रूप से स्विच के प्रबंधन की सुविधा और लचीलापन को बढ़ाता है.

11स्थानीय/दूरस्थ सेटिंग्सः लोड स्विच को स्थानीय रूप से स्थापना स्थल पर या दूरस्थ रूप से संचार इंटरफेस के माध्यम से कॉन्फ़िगर और समायोजित किया जा सकता है।यह सुविधाजनक और लचीला नियंत्रण और विन्यास विकल्पों के लिए अनुमति देता है.

12सक्रिय दोष रिपोर्टिंगः लोड स्विच एक केंद्रीय नियंत्रण या निगरानी प्रणाली को सक्रिय रूप से दोष घटनाओं या असामान्य स्थितियों की रिपोर्ट कर सकता है। यह दोषों की त्वरित पहचान और प्रतिक्रिया करने में सक्षम बनाता है,दक्ष दोष प्रबंधन को सुविधाजनक बनाना.

13.जीएसएम लघु संदेश समारोह: कुछ लोड स्विच में जीएसएम (ग्लोबल सिस्टम फॉर मोबाइल कम्युनिकेशंस) नेटवर्क के माध्यम से लघु संदेश सूचनाएं या अलर्ट भेजने की क्षमता हो सकती है।यह दूरस्थ निगरानी और दोष घटनाओं या परिचालन स्थिति की सूचना सक्षम बनाता है.

शर्तें:

1ऊंचाईः 2000 मीटर
2परिवेश का तापमानःबाहर -30°C~+55°C
उच्चतम वार्षिक औसत तापमान 20°C है
अधिकतम दैनिक औसत तापमान 30°C है
3. सापेक्ष आर्द्रता:95% ((25°C)
4. भूकंपीय क्षमताःजमीन स्तर त्वरण 0.3g
जमीन का ऊर्ध्वाधर त्वरण 0.15g
तीन साइन तरंगों के लिए कार्य करते हुए
सुरक्षा कारक 1.67
5. भूकंपीय तीव्रता:7 डिग्री
6अधिकतम दैनिक तापमान अंतर:25°C
7.स्थापना का स्थानःबाहरी, 10kv हवाई लाइन उपयोगकर्ता की जिम्मेदारी सीमांकन बिंदु
8ग्राउंडिंग विधि: तटस्थ बिंदु स्पर्श नहीं करता है, चाप दमन कॉइल ग्राउंडिंग और कम प्रतिरोध ग्राउंडिंग

तकनीकी पैरामीटरः

नियंत्रक का तकनीकी पैरामीटर:
