उत्पाद का वर्णन:

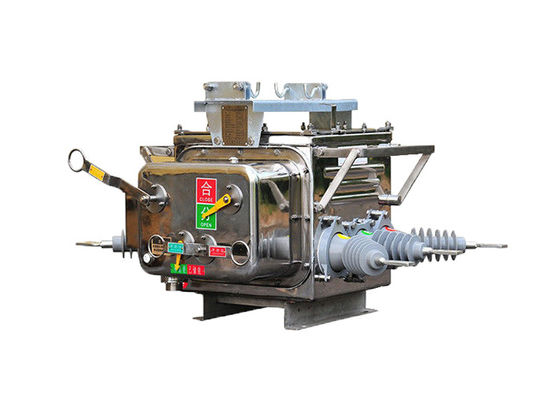

ZW20-12(F) वैक्यूम सर्किट ब्रेकर 10kV वितरण लाइनों के लिए उपयुक्त है।

इसमें ZW20-12 आउटडोर हाई वोल्टेज एसी वैक्यूम सर्किट ब्रेकर, सेक्शनलाइज़र कंट्रोलर, पीडीए हैंडहेल्ड कंप्यूटर और अन्य घटक शामिल हैं।विद्युत कनेक्शन विमानन प्लग और बाहरी सील नियंत्रण केबलों के माध्यम से किए जाते हैं.

इसमें दोष का पता लगाने, सुरक्षा नियंत्रण और संचार कार्य हैं।यह स्वचालित रूप से दोष अनुभाग को अलग कर सकता है और एक गलती होने के बाद बहुत कम समय में स्वस्थ अनुभाग के लिए बिजली बहालयह मल्टीफंक्शनल निगरानी, सिस्टम उपकरण की सूचना क्वेरी,वितरण प्रणाली के भौगोलिक सूचना प्रणाली के उपयोगकर्ता सूचना और रखरखाव की स्थिति का ऑनलाइन प्रदर्शनयह कंप्यूटर सहायता प्राप्त वितरण स्वचालन का एक उन्नत चरण है।


नियंत्रक की विशेषताएंः

1यह 485/232 संचार इंटरफ़ेस से लैस किया जा सकता है, या फाइबर ऑप्टिक्स या वायरलेस संचार के माध्यम से लंबी दूरी की निगरानी प्राप्त कर सकता है। पुनः बंद होने के बाद इसमें त्वरण कार्य हैःजब स्थायी खराबी के कारण स्विच फिर से बंद हो जाता है.

2जब कोई स्थायी खराबी होती है, तो यह स्वचालित रूप से ट्रिप करने के लिए तेजी लाता है।

3.रिमोट कंट्रोल/मैनुअल रीलॉकिंग एक्सेलेरेशन टू ट्रिप के साथ, और रीलॉकिंग इंटरलॉकिंगः उपयोगकर्ता लाइन की मरम्मत करने और बिजली बहाल करने के बाद, यदि वे ग्राउंडिंग चाकू स्विच को निकालना भूल जाते हैं,यह ट्रिप करने के लिए त्वरण करना चाहिए.

4पुनः बंद करने के लिए देरी का समय तीनों प्रयासों के लिए समायोजित किया जा सकता है।

5.ट्रिप/रीक्लॉकिंग सर्किट गलत ऑपरेशन को रोकने के लिए डिज़ाइन किया गया है और इसमें एंटी-रीक्लॉकिंग कार्यक्षमता है।

6शून्य-क्रम धारा क्षेत्र के भीतर और बाहर के दोषों के बीच अंतर कर सकती है।

7. रिमोट कंट्रोल ट्रिप/रीक्लॉसिंग गलत ऑपरेशन को रोकने के लिए एक डिजाइन को अपनाता है.




आवेदनः

1विद्युत वितरण सबस्टेशन: ZW20 स्विच आम तौर पर विद्युत वितरण सबस्टेशन, दोनों इनडोर और आउटडोर में नियोजित किया जाता है। इसका उपयोग लोड स्विचिंग, सेक्शनलाइजिंग,वितरण नेटवर्क में दोष सुरक्षा.

2औद्योगिक संयंत्रः ZW20 स्विच औद्योगिक संयंत्रों में अनुप्रयोग पाता है जहां मध्यम वोल्टेज बिजली वितरण की आवश्यकता होती है। इसका उपयोग विद्युत उपकरणों को नियंत्रित करने और उनकी सुरक्षा के लिए किया जाता है,जैसे मोटर्स, ट्रांसफार्मर और जनरेटर।

3वाणिज्यिक भवनः इस स्विच का उपयोग वाणिज्यिक भवनों में किया जाता है, जिसमें शॉपिंग मॉल, कार्यालय परिसर और अस्पताल शामिल हैं, जो विश्वसनीय और सुरक्षित बिजली वितरण के लिए हैं।यह कुशल लोड स्विचिंग सुनिश्चित करता है और महत्वपूर्ण विद्युत भारों की रक्षा करता है.

4नवीकरणीय ऊर्जा प्रणाली: ZW20 स्विच नवीकरणीय ऊर्जा प्रणालियों के लिए उपयुक्त है, जैसे सौर ऊर्जा संयंत्र और पवन फार्म।यह इन प्रणालियों में मध्यम वोल्टेज सर्किट के स्विचिंग और सुरक्षा को सुविधाजनक बनाता है.

5रेल विद्युतीकरण: स्विच का उपयोग रेल विद्युतीकरण परियोजनाओं में रेल नेटवर्क की बिजली आपूर्ति को नियंत्रित करने और उसकी सुरक्षा के लिए किया जाता है।यह ट्रेन संचालन के लिए विश्वसनीय और सुरक्षित बिजली वितरण सुनिश्चित करता है.

6खनन परिचालनः ZW20 स्विच का उपयोग खनन परिचालनों में भूमिगत और सतह खदानों में विद्युत उपकरण और बिजली वितरण नेटवर्क को नियंत्रित करने और सुरक्षा देने के लिए किया जाता है।

7डाटा सेंटरः महत्वपूर्ण आईटी बुनियादी ढांचे के लिए विश्वसनीय बिजली वितरण और सुरक्षा सुनिश्चित करने के लिए स्विच का उपयोग डेटा केंद्रों में किया जाता है।यह कुशल लोड स्विचिंग और विद्युत खराबी के खिलाफ सुरक्षा को सक्षम बनाता है.

8तेल और गैस उद्योगः ZW20 स्विच तेल और गैस उद्योग में रिफाइनरियों, पाइपलाइनों और अपतटीय प्लेटफार्मों में विद्युत उपकरणों के नियंत्रण और सुरक्षा के लिए आवेदन पाता है।

9बुनियादी ढांचा परियोजनाएंः स्विच का उपयोग विभिन्न बुनियादी ढांचा परियोजनाओं में किया जाता है, जैसे कि हवाई अड्डों, बंदरगाहों और स्टेडियमों में, विश्वसनीय बिजली वितरण और सुरक्षा के लिए।

10जल और अपशिष्ट जल उपचार सुविधाएंः ZW20 स्विच का उपयोग पंप स्टेशनों, उपचार संयंत्रों,और वितरण नेटवर्क.




संरचना:

1. नियंत्रक एक माइक्रो कंप्यूटर प्रकार रिले सुरक्षा और निगरानी उपकरण है;

2यह प्राकृतिक मौसम और संघनक के प्रति प्रतिरोधी है।

3. उपयोगिता मॉडल को विमानन कनेक्टर के माध्यम से स्विच बॉडी से जोड़ा जाता है;

4अच्छी कनेक्शन विश्वसनीयता और उच्च सुरक्षा स्तर।

चार एनालॉग इनपुट चैनल हैं, ए चरण धारा, सी चरण धारा, अनुक्रम धारा, बीसी चरण वोल्टेज।नियंत्रक वास्तविक समय में मॉडल के मूल्य की निगरानी और निश्चित मूल्य के साथ तुलना करके लाइन के दोष का पता लगाता है, और फिर संबंधित उपचार करता है।

स्थितिः

1 परिवेश वायु तापमानः -40 °C ~ + 70 °C;

2 ऊंचाईः 3000 मीटर से अधिक नहीं

3 परिवेश वायु धूल, धुआं, संक्षारक गैसों, भाप या नमक छिड़काव से दूषित हो सकती है। दूषित स्तरः वर्ग IV:

4 हवा की गति 34 मीटर / सेकंड से अधिक नहीं है (सिलेंडर की सतह पर 700 Pa के बराबर);

5 स्विच और नियंत्रण उपकरण के बाहर से कंपन या जमीन की गति नगण्य है;

द्वितीयक प्रणाली में प्रेरित विद्युत चुम्बकीय हस्तक्षेप का आयाम 1.6kV से अधिक नहीं है।


तकनीकी मापदंडः

नियंत्रक का तकनीकी पैरामीटर:
