इलेक्ट्रिकल बॉर्डर वैक्यूम इंटरप्टर स्विच के साथ हुकस्टिक स्विच आउटडोर के लिए स्टेनलेस स्टील पोर्सिलेन
उत्पाद का वर्णन:

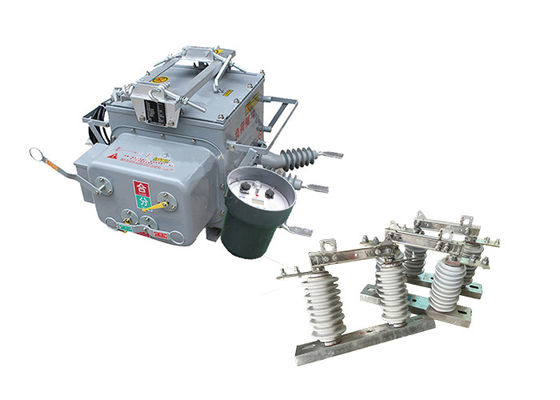

ZW20-12(F) आउटडोर वैक्यूम सर्किट ब्रेकर एक बहुमुखी और बुद्धिमान उपकरण है जो वैक्यूम ब्रेकर, वैक्यूम लोड स्विच, रीक्लॉसर और सेक्शनलाइज़र के कार्यों को जोड़ती है।यह 10kV और 13kV वितरण नेटवर्क में उपयोग के लिए डिज़ाइन किया गया है, विशेष रूप से शहरी और ग्रामीण बिजली नेटवर्क में।
ZW20-12(F) सर्किट ब्रेकर के मुख्य घटकों में एक वैक्यूम ब्रेकर, CH-40 नियंत्रक और एक बाहरी वोल्टेज ट्रांसफार्मर शामिल हैं।वैक्यूम ब्रेकर विद्युत सर्किटों को बाधित करने और बनाने के लिए जिम्मेदार है, जबकि CH-40 नियंत्रक बुद्धिमान सुरक्षा और नियंत्रण कार्य प्रदान करता है। बाहरी वोल्टेज ट्रांसफार्मर नियंत्रण और निगरानी उद्देश्यों के लिए सटीक वोल्टेज माप में मदद करता है।
The GW9-10 high voltage disconnect switch is an electrical switch that is designed to isolate a section of an electrical network or system from the rest of the system for maintenance or repair purposesइसका प्रयोग आमतौर पर उच्च वोल्टेज विद्युत संचरण एवं वितरण प्रणालियों में किया जाता है।
स्विच को सामान्य या असामान्य परिस्थितियों में खोलने और बंद करने के लिए डिज़ाइन किया गया है, जैसे कि एक दोष या ओवर करंट। जब स्विच खुला है,यह भौतिक रूप से नेटवर्क के बाकी हिस्सों से सिस्टम के खंड को अलग करता है, उस खंड में बिजली के प्रवाह को रोकता है।
उच्च वोल्टेज डिस्कनेक्ट स्विच आमतौर पर 600 वोल्ट से 765,000 वोल्ट के बीच वोल्टेज पर काम करने के लिए डिज़ाइन किए जाते हैं, और उन्हें मैन्युअल या स्वचालित रूप से संचालित किया जा सकता है।वे आम तौर पर सबस्टेशन या बिजली के खंभे पर स्थापित होते हैं, और वे विद्युत ग्रिड के बुनियादी ढांचे का एक महत्वपूर्ण घटक हैं।
दोहरे प्रभाव का उपयोग जब GW9-10 श्रृंखला अलगाव स्विच को वैक्यूम सर्किट ब्रेकर के साथ इस्तेमाल किया जा सकता है।
नियंत्रक की विशेषताएंः
1यह 485/232 संचार इंटरफ़ेस से लैस किया जा सकता है, या फाइबर ऑप्टिक्स या वायरलेस संचार के माध्यम से लंबी दूरी की निगरानी प्राप्त कर सकता है। पुनः बंद होने के बाद इसमें त्वरण कार्य हैःजब स्थायी खराबी के कारण स्विच फिर से बंद हो जाता है.
2जब कोई स्थायी खराबी होती है, तो यह स्वचालित रूप से ट्रिप करने के लिए तेजी लाता है।
3.रिमोट कंट्रोल/मैनुअल रीलॉकिंग एक्सेलेरेशन टू ट्रिप के साथ, और रीलॉकिंग इंटरलॉकिंगः उपयोगकर्ता लाइन की मरम्मत करने और बिजली बहाल करने के बाद, यदि वे ग्राउंडिंग चाकू स्विच को निकालना भूल जाते हैं,यह ट्रिप करने के लिए त्वरण करना चाहिए.
4पुनः बंद करने के लिए देरी का समय तीनों प्रयासों के लिए समायोजित किया जा सकता है।
5.ट्रिप/रीक्लॉकिंग सर्किट गलत ऑपरेशन को रोकने के लिए डिज़ाइन किया गया है और इसमें एंटी-रीक्लॉकिंग कार्यक्षमता है।
6शून्य-क्रम धारा क्षेत्र के भीतर और बाहर के दोषों के बीच अंतर कर सकती है।
7. रिमोट कंट्रोल ट्रिप/रीक्लॉसिंग गलत ऑपरेशन को रोकने के लिए एक डिजाइन को अपनाता है.
आवेदनः
1. डिस्कनेक्टिंग स्विच और संपर्क स्विच: ZW20-12 ((F) सर्किट ब्रेकर का उपयोग बिजली वितरण प्रणालियों के रिंग नेटवर्क कॉन्फ़िगरेशन में डिस्कनेक्टिंग स्विच या संपर्क स्विच के रूप में किया जा सकता है।यह रखरखाव या दोष की स्थिति के दौरान सर्किट के खोलने और बंद करने के लिए सक्षम बनाता है.
2स्वचालित स्विच डिवाइस: यह एक स्वचालित स्विच डिवाइस के रूप में कार्य करता है, जो रिंग नेटवर्क कॉन्फ़िगरेशन में लोड स्विचिंग के कार्यान्वयन की अनुमति देता है।यह सुविधा विद्युत वितरण के लचीलेपन और दक्षता में वृद्धि करती है.
3सीमा स्विच: बिजली आपूर्ति की शाखा लाइनों में, ZW20-12(F) सर्किट ब्रेकर सीमा स्विच या "वॉचडॉग" के रूप में कार्य कर सकता है।" यह दोषों और असामान्य परिस्थितियों के खिलाफ निगरानी और शाखा लाइन की रक्षा में मदद करता है.
4पुनः बंद करनेवाला और अनुभागीयकरण करनेवालाः सर्किट ब्रेकर ओवरहेड वितरण नेटवर्क में पुनः बंद करनेवाला और अनुभागीयकरण करनेवाला के रूप में कार्य कर सकता है।यह अस्थायी खराबी के बाद स्वचालित रूप से बिजली बहाल करता है और आउटेज के प्रभाव को कम करने के लिए दोषपूर्ण वर्गों को अलग करता है.
संरचना:
1नियंत्रक एक माइक्रो कंप्यूटर आधारित रिले सुरक्षा और निगरानी उपकरण है।
2.नियंत्रक में मौसम का मजबूत प्रतिरोध और संघनक के खिलाफ सुरक्षा है.
3यह विमानन कनेक्टरों के माध्यम से स्विच बॉडी से जुड़ा हुआ है।
4इसमें कनेक्शन की अच्छी विश्वसनीयता और उच्च सुरक्षा स्तर है।
नियंत्रक में चार इनपुट एनालॉग चैनल होते हैंः चरण ए धारा, चरण सी धारा, शून्य अनुक्रम धारा और चरण बीसी वोल्टेज।नियंत्रक वास्तविक समय में इन एनालॉग इनपुट के मूल्यों की निगरानी करता है और लाइन दोषों को निर्धारित करने और संबंधित कार्यों को शुरू करने के लिए सेट मूल्यों के साथ उनकी तुलना करता है.
तकनीकी मापदंडः
ZW20-12 ((F)
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | ||||||||
| 1 | नामित वोल्टेज | केवी | 12 | ||||||||
| 2 | फ्रैक्चर का इन्सुलेशन स्तर | काम करने की आवृत्ति ((सूखा परीक्षण/गीला परीक्षण) | 48 | ||||||||
| बिजली के झटके के परीक्षण का वोल्टेज (पीक) | 85 | ||||||||||
| 3 | पृथक्करण का स्तर जमीन/चरण से चरण तक | कार्य आवृत्ति | शुष्क परीक्षण | 42 | |||||||
| गीला परीक्षण | 34 | ||||||||||
| बिजली के झटके के परीक्षण का वोल्टेज (पीक) | 75 | ||||||||||
| 4 | रेटेड करंट | ए | 630, 1250 | ||||||||
| 5 | लघु सर्किट के लिए नामित ब्रेक चालू | kA | 16, 20, 25 | ||||||||
| 6 | नामित शॉर्ट सर्किट ब्रेक चालू ब्रेक समय | समय | 30 | ||||||||
| 7 | नामित अल्पकालिक प्रतिरोधक धारा | kA | 16, 20, 25 | ||||||||
| 8 | नामित शॉर्ट सर्किट अवधि | एस | 4 | ||||||||
| 9 | नामित शॉर्ट सर्किट बंद करने की धारा (पीक) | kA | 40, 50, 63 | ||||||||
| 10 | वर्तमान का सामना करने वाली नामित चोटी | kA | 40, 50, 63 | ||||||||
| 11 | यांत्रिक जीवनकाल | समय | 1000 से अधिक | ||||||||
| 12 | आरंभिक नामित धारा | 10000 | |||||||||
| 13 | शुद्ध भार | किलो | 180 | ||||||||
GW9-10
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवन काल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
