औद्योगिक योजनाओं के लिए स्वचालित/मनुअल रूप से उपयोग किया जाने वाला बुद्धिमान नियंत्रक के साथ विद्युत सीमा भार स्विच

औद्योगिक योजनाओं के लिए स्वचालित/मनुअल रूप से उपयोग किया जाने वाला बुद्धिमान नियंत्रक के साथ विद्युत सीमा भार स्विच

उत्पाद का वर्णन:

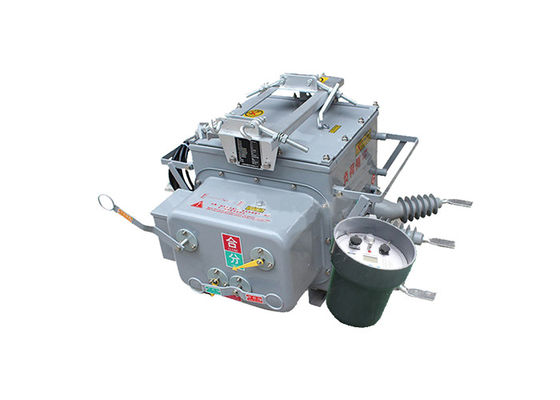

ZW20-12(F) बॉर्डर लोड स्विच एक नया उत्पाद है जो एक ही बुद्धिमान उपकरण में कई कार्यों को जोड़ती है। इसमें एक वैक्यूम ब्रेकर, वैक्यूम लोड स्विच,फिर से बंद करनाविभिन्न अनुप्रयोगों में बहुमुखी प्रतिभा और दक्षता प्रदान करता है।

बॉर्डर लोड स्विच के मुख्य घटकों में एक वैक्यूम ब्रेकर, एक CH-40 नियंत्रक और एक बाहरी वोल्टेज ट्रांसफार्मर शामिल हैं। वैक्यूम ब्रेकर सर्किट के विश्वसनीय रुकावट सुनिश्चित करता है,जबकि CH-40 नियंत्रक उन्नत सुरक्षा प्रदान करता हैएक बाहरी वोल्टेज ट्रांसफार्मर, जो वितरण स्वचालन लाइन रिंग नेटवर्क के लिए वैकल्पिक है,द्विपक्षीय पीटी (संभावित ट्रांसफार्मर) कनेक्शन के लिए इस्तेमाल किया जा सकता है.

यह उत्पाद 10kV और 13kV शहरी और ग्रामीण बिजली ग्रिड अंतरिक्ष रिंग नेटवर्क में व्यापक उपयोग पाता है। यह एक डिस्कनेक्ट स्विच, संपर्क स्विच,और रिंग नेटवर्क में लाइन लोड की तैनाती के लिए स्वचालित स्विच डिवाइसइसके अतिरिक्त, यह शाखा बिजली आपूर्ति लाइनों में एक सीमा स्विच (आमतौर पर एक वॉचडॉग के रूप में जाना जाता है) के साथ-साथ ओवरहेड वितरण नेटवर्क में रीक्लॉसर और सेक्शनलाइज़र के रूप में कार्य कर सकता है।

बॉन्डरी लोड स्विच दूरस्थ प्रबंधन क्षमताएं प्रदान करता है, जो कुशल निगरानी और नियंत्रण की अनुमति देता है। इसमें संचार सुविधाओं के साथ सुरक्षा और नियंत्रण कार्य शामिल हैं,वितरण स्वचालन प्रणालियों में निर्बाध एकीकरण की सुविधा.

उपकरण में विश्वसनीय पता लगाने और निर्णय लेने के तंत्र शामिल हैं, जिसमें चरणों के बीच एमए स्तर के शून्य-क्रम धारा और शॉर्ट-सर्किट धाराओं का पता लगाने की क्षमता शामिल है।यह स्वचालित रूप से एकल चरण ग्राउंडिंग दोषों और चरण-से-चरण शॉर्ट-सर्किट दोषों को हटाने की अनुमति देता है, सिस्टम की दोष प्रबंधन क्षमताओं को बढ़ाता है।

बॉर्डर लोड स्विच का मुख्य स्विच वैक्यूम आर्क तकनीक का उपयोग करता है, जबकि इन्सुलेशन सिस्टम में SF6 और N2 मिश्रित गैस इन्सुलेशन शामिल है। उत्पाद में गैस सील शामिल है,धमाका प्रतिरोधी, और जापान, जर्मनी और फ्रांस से इन्सुलेशन सिस्टम प्रौद्योगिकियों, उत्कृष्ट समग्र सील प्रदर्शन सुनिश्चित करते हैं। आंतरिक कक्ष SF6 और N2 मिश्रित गैस से भरा है,जो रिसाव को रोकता है और यह सुनिश्चित करता है कि उपकरण का प्रदर्शन बाहरी वातावरण से प्रभावित न हो.

सीमा भार स्विच के स्प्रिंग ऑपरेटिंग तंत्र को लघुकरण और प्रदर्शन अनुकूलन को ध्यान में रखते हुए डिजाइन किया गया है,पारंपरिक स्प्रिंग तंत्र की तुलना में उच्च कार्रवाई विश्वसनीयता के परिणामस्वरूपइस डिजाइन में सुधार से उपकरण की समग्र परिचालन दक्षता और जीवन काल में वृद्धि हुई है।



नियंत्रक का परिचय:

1यह 485/232 संचार इंटरफ़ेस से लैस किया जा सकता है, या फाइबर ऑप्टिक्स या वायरलेस संचार के माध्यम से लंबी दूरी की निगरानी प्राप्त कर सकता है। पुनः बंद होने के बाद इसमें त्वरण कार्य हैःजब स्थायी खराबी के कारण स्विच फिर से बंद हो जाता है.

2जब कोई स्थायी खराबी होती है, तो यह स्वचालित रूप से ट्रिप करने के लिए तेजी लाता है।

3.रिमोट कंट्रोल/मैनुअल रीलॉकिंग एक्सेलेरेशन टू ट्रिप के साथ, और रीलॉकिंग इंटरलॉकिंगः उपयोगकर्ता लाइन की मरम्मत करने और बिजली बहाल करने के बाद, यदि वे ग्राउंडिंग चाकू स्विच को निकालना भूल जाते हैं,यह ट्रिप करने के लिए त्वरण करना चाहिए.

4पुनः बंद करने के लिए देरी का समय तीनों प्रयासों के लिए समायोजित किया जा सकता है।

5.ट्रिप/रीक्लॉकिंग सर्किट गलत ऑपरेशन को रोकने के लिए डिज़ाइन किया गया है और इसमें एंटी-रीक्लॉकिंग कार्यक्षमता है।

6शून्य-क्रम धारा क्षेत्र के भीतर और बाहर के दोषों के बीच अंतर कर सकती है।

7. रिमोट कंट्रोल ट्रिप/रीक्लॉसिंग गलत ऑपरेशन को रोकने के लिए एक डिजाइन को अपनाता है.

विशेषताएं:

1 प्रबल विरोधी फोलिंग क्षमता, उच्च और निम्न तापमान शक्ति के लिए उच्च प्रतिरोध, दहन और विस्फोट का कोई खतरा नहीं।

2 पूरी तरह से बंद संरचना, SF6 गैस से भरा बॉक्स, अच्छी सील, उच्च तापमान और नम क्षेत्रों के लिए उपयुक्त।

3 अंतर्निहित सीटी, सूचना विश्लेषण के लिए बुद्धिमान नियंत्रण उपकरण के लिए आउटपुट करंट, और अनुपात समायोजित किया जा सकता है, कनेक्शन टर्मिनल संबंधित टर्मिनल से जुड़ा हुआ है।

ऑपरेटिंग तंत्र नया, सरल, छोटे आकार, हल्के वजन, सुरक्षित और विश्वसनीय संचालन है।

5 गोले में "ऊर्जा भंडारण", "बिन्दु" और "संयुक्त" अवस्थाएँ दिखाई देती हैं।

आवेदनः

1वाणिज्यिक भवनः इस स्विच का उपयोग वाणिज्यिक भवनों में किया जाता है, जिसमें शॉपिंग मॉल, कार्यालय परिसर और अस्पताल शामिल हैं, जो विश्वसनीय और सुरक्षित बिजली वितरण के लिए हैं।यह कुशल लोड स्विचिंग सुनिश्चित करता है और महत्वपूर्ण विद्युत भारों की रक्षा करता है.

2जल और अपशिष्ट जल उपचार सुविधाएंः ZW20 स्विच का उपयोग पंप स्टेशनों, उपचार संयंत्रों,और वितरण नेटवर्क.

3खनन परिचालनः ZW20 स्विच का उपयोग खनन परिचालनों में भूमिगत और सतह खदानों में विद्युत उपकरण और बिजली वितरण नेटवर्क को नियंत्रित करने और सुरक्षा देने के लिए किया जाता है।

4नवीकरणीय ऊर्जा प्रणाली: ZW20 स्विच नवीकरणीय ऊर्जा प्रणालियों के लिए उपयुक्त है, जैसे सौर ऊर्जा संयंत्र और पवन फार्म।यह इन प्रणालियों में मध्यम वोल्टेज सर्किट के स्विचिंग और सुरक्षा को सुविधाजनक बनाता है.

5रेल विद्युतीकरण: स्विच का उपयोग रेल विद्युतीकरण परियोजनाओं में रेल नेटवर्क की बिजली आपूर्ति को नियंत्रित करने और उसकी सुरक्षा के लिए किया जाता है।यह ट्रेन संचालन के लिए विश्वसनीय और सुरक्षित बिजली वितरण सुनिश्चित करता है.

6स्वचालित स्विच डिवाइस: यह एक स्वचालित स्विच डिवाइस के रूप में कार्य करता है, जो रिंग नेटवर्क कॉन्फ़िगरेशन में लोड स्विचिंग के कार्यान्वयन की अनुमति देता है।यह सुविधा विद्युत वितरण के लचीलेपन और दक्षता में वृद्धि करती है.

तकनीकी पैरामीटरः

नियंत्रक का तकनीकी पैरामीटर:
