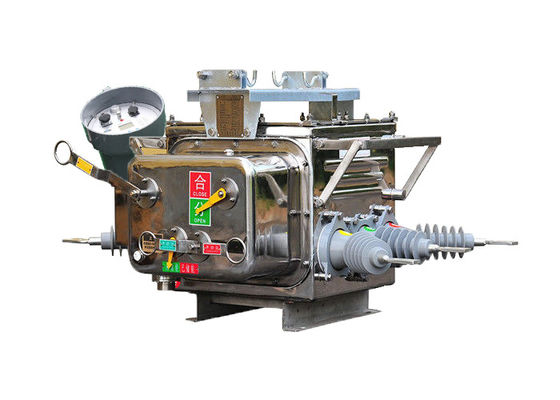

स्मार्ट नियंत्रक के साथ शक्तिशाली सीमा भार स्विच ZW20-12(F) श्रृंखला उच्च वोल्टेज वैक्यूम सर्किट ब्रेकर

स्मार्ट नियंत्रक के साथ शक्तिशाली सीमा भार स्विच ZW20-12(F) श्रृंखला उच्च वोल्टेज वैक्यूम सर्किट ब्रेकर

उत्पाद का वर्णन:

ZW20-12(F) सीमा भार स्विच एक प्रकार का तीन-चरण AC 50Hz आउटडोर उच्च वोल्टेज स्विचगियर है जो मुख्य रूप से ग्रामीण और शहरी 10 kV आउटडोर वितरण नेटवर्क में उपयोग के लिए डिज़ाइन किया गया है।यह लोड करंट को संभालने के लिए कार्य करता है, अधिभार वर्तमान, शॉर्ट सर्किट वर्तमान, और इसी तरह के परिदृश्य।

सीमा भार स्विच में एक तीन-चरण आम बॉक्स संरचना है, जिसमें कई घटक शामिल हैं, जिसमें एक ऑपरेटिंग तंत्र, एक प्रवाहकीय सर्किट, एक इन्सुलेशन सिस्टम, एक सीलिंग तत्व शामिल है,ये घटक एक साथ काम करते हैं ताकि सर्किट ब्रेकर का कुशल और सुरक्षित संचालन सुनिश्चित हो सके।

इसके अतिरिक्त ZW20-12(F) सीमा भार स्विच बुद्धिमान दूरस्थ टर्मिनलों से लैस है जो विभिन्न वितरण स्वचालन अनुप्रयोगों का समर्थन करते हैं,नियंत्रण और निगरानी क्षमताओं को बढ़ाने की अनुमति देना.

इसके अतिरिक्त इस सर्किट ब्रेकर का एक और संस्करण है जिसे ZW20-12(Z कहा जाता है, जो एक आउटडोर बुद्धिमान उच्च वोल्टेज एसी सच्चा एयर ब्रेकर है। इसमें जीएसएम लघु संदेश फ़ंक्शन शामिल है,पाठ संदेशों के माध्यम से संचार करने में सक्षम.

इसके अतिरिक्त, ZW20-12(F) सीमा भार स्विच को एक बाहरी विभाजन उच्च वोल्टेज एसी सच्चे वायु ब्रेकर प्रणाली बनाने के लिए एक विभाजन स्विच नियंत्रक के साथ जोड़ा जा सकता है।यह संयोजन सर्किट ब्रेकर की कार्यक्षमता और बहुमुखी प्रतिभा को बढ़ाता है, अधिक व्यापक नियंत्रण और सुरक्षा क्षमताएं प्रदान करता है।

नियंत्रक की विशेषताएंः

सुरक्षा, स्वचालित नियंत्रण, जाँच/प्रश्न, संचार, सॉफ्टवेयर प्रबंधन और अन्य कार्यों के साथ बुद्धिमान टर्मिनल नियंत्रक।

1 पूरी तरह कार्यात्मक:परफेक्ट लाइन सुरक्षा, रिमोट कंट्रोल, अलार्म, रिमोट मॉनिटरिंग और अन्य कार्य।

2 कम लागत और व्यावहारिकःजीएसएम नेटवर्क बिना किसी संचार हार्डवेयर निवेश के, एसएमएस सेवा खोलने के लिए एक सिम कार्ड खरीदें;

निर्दिष्ट मोबाइल फोन, सूचना एन्क्रिप्शन, पासवर्ड सत्यापन और अन्य सुरक्षा साधनों का उपयोग;जीएसएम मॉड्यूल मोबाइल फोन नंबर निर्दिष्ट कर सकता है, केवल मोबाइल फोन जीवन को बाध्य करता है;दूरस्थ नियंत्रण और अन्य नियंत्रण बिंदुओं के लिए पाठ संदेश एन्क्रिप्ट करें. · जीवन को नियंत्रित करने वाले पाठ संदेशों को एन्क्रिप्ट करें, जैसे कि रिमोट कंट्रोल. पूर्व निर्धारित करें - पुष्टि करें - निष्पादित करें - स्कूल रिमोट कंट्रोल मोड में वापस, सिस्टम नियंत्रण की सुरक्षा सुनिश्चित करने के लिए, गलत संचालन को रोकने के लिए।

4 सिस्टम बनाने में आसानः किसी भी संचार लाइनों को स्थापित करने और संचार लाइनों को डिबग करने की आवश्यकता नहीं है।निर्दिष्ट मोबाइल नंबर सेट करें, और सिस्टम चलना शुरू कर देता है।

5 मोबाइल निगरानी किसी भी समय और कहीं भीः किसी भी स्थान पर जहां सिग्नल है, यह निगरानी करने के लिए विशेष कर्मियों की आवश्यकता के बिना वास्तविक समय में निगरानी और देखा जा सकता है।




विशेषताएं:

1प्रदूषण का सामना करने की क्षमता, उच्च और निम्न तापमान प्रतिरोध, और कोई दहन या विस्फोट जोखिम नहीं।

2पूरी तरह से बंद संरचना, घेर में SF6 गैस से भरा, उत्कृष्ट सील प्रदर्शन, उच्च तापमान और आर्द्र क्षेत्रों में उपयोग के लिए उपयुक्त।

3एक वर्तमान ट्रांसफार्मर (सीटी) से लैस है जो सूचना विश्लेषण के लिए बुद्धिमान नियंत्रक को वर्तमान आउटपुट करता है। परिवर्तन अनुपात समायोज्य है,और कनेक्शन टर्मिनल संबंधित टर्मिनल सोकेट से जुड़ा जा सकता है.

4ऑपरेटिंग तंत्र अभिनव और सरल है, छोटे आकार और हल्के वजन के साथ, सुरक्षित और विश्वसनीय संचालन सुनिश्चित करता है।

5बाहरी आवरण में "ऊर्जा भंडारण", "खुले" और "करीब" स्थितियों के लिए स्पष्ट संकेत हैं।

संरचना:

1माइक्रो कंप्यूटर आधारित रिले सुरक्षा और निगरानी उपकरण सर्किट ब्रेकर प्रणाली के नियंत्रक के रूप में कार्य करता है।यह सटीक और कुशल रिले सुरक्षा और निगरानी कार्यों प्रदान करने के लिए उन्नत माइक्रो कंप्यूटर प्रौद्योगिकी का उपयोग करता है.

2नियंत्रक को मजबूत मौसम प्रतिरोध के साथ बनाया गया है, जिससे यह विभिन्न पर्यावरणीय परिस्थितियों का सामना करने में सक्षम है। यह संघनक के खिलाफ सुरक्षा से भी लैस है,आर्द्र या नम वातावरण में भी विश्वसनीय संचालन सुनिश्चित करना.

3एक सुरक्षित और विश्वसनीय कनेक्शन स्थापित करने के लिए, नियंत्रक को विमानन कनेक्टरों का उपयोग करके स्विच बॉडी से जोड़ा जाता है। ये कनेक्टर उच्च स्तर की स्थिरता और स्थायित्व प्रदान करते हैं,नियंत्रक और स्विच के बीच उचित संचार और कार्यक्षमता सुनिश्चित करना.

4नियंत्रक में उत्कृष्ट कनेक्शन विश्वसनीयता है, जिससे संकेत हानि या व्यवधान का जोखिम कम हो जाता है। यह उच्च सुरक्षा स्तर बनाए रखता है,रिले सुरक्षा और निगरानी प्रणाली की अखंडता और सटीकता की रक्षा करना.

पर्यावरणीय परिस्थितियाँ:

1. ZW20-12(F) स्वचालित वैक्यूम सर्किट ब्रेकर को -40 °C से +70 °C तक के व्यापक परिवेश वायु तापमान सीमा के भीतर विश्वसनीय रूप से काम करने के लिए डिज़ाइन किया गया है.यह तापमान सहिष्णुता यह सुनिश्चित करती है कि सर्किट ब्रेकर विभिन्न जलवायु स्थितियों में प्रभावी ढंग से काम कर सके.

2सर्किट ब्रेकर समुद्र तल से 3000 मीटर से अधिक ऊंचाई पर स्थापित करने के लिए उपयुक्त है। यह ऊंचाई संगतता विभिन्न भौगोलिक स्थानों में लचीली तैनाती की अनुमति देती है।

3.ZW20-12(F) सर्किट ब्रेकर को धूल, धुएं, संक्षारक गैसों, भाप या नमक स्प्रे के कारण होने वाले परिवेश वायु प्रदूषण का सामना करने के लिए बनाया गया है।यह कक्षा IV प्रदूषण स्तर के मानकों को पूरा करने के लिए डिज़ाइन किया गया है, यह सुनिश्चित करता है कि सर्किट ब्रेकर चुनौतीपूर्ण और संक्षारक वातावरण में भी लचीला और परिचालन में बना रहे।

4अधिकतम 34 मीटर/सेकंड की हवा की गति सहिष्णुता (सिलेंडर की सतह पर 700 पा के बराबर) के साथ, सर्किट ब्रेकर अपने प्रदर्शन या स्थिरता को खतरे में डाले बिना तेज हवाओं का सामना कर सकता है।यह हवा की गति प्रतिरोध चरम मौसम की स्थिति के दौरान सर्किट ब्रेकर के विश्वसनीय संचालन सुनिश्चित करता है.

5सर्किट ब्रेकर को बाहरी कंपन या जमीन की गति के प्रभाव को कम करने के लिए बनाया गया है।इसका निर्माण और आंतरिक तंत्र कंपन को अवशोषित करने और कम करने के लिए डिज़ाइन किया गया है, यह सुनिश्चित करता है कि सर्किट ब्रेकर बाहरी गड़बड़ी से प्रभावित न रहे।

6.ZW20-12(F) सर्किट ब्रेकर को माध्यमिक प्रणाली में प्रेरित विद्युत चुम्बकीय हस्तक्षेप (EMI) को सीमित करने के लिए डिज़ाइन किया गया है। माध्यमिक प्रणाली में प्रेरित EMI का आयाम 1.6kV से अधिक नहीं है,यह सुनिश्चित करना कि सर्किट ब्रेकर अत्यधिक विद्युत चुम्बकीय गड़बड़ी उत्पन्न नहीं करता है जो अन्य जुड़े उपकरणों के संचालन में हस्तक्षेप कर सकता है।




तकनीकी मापदंडः

नियंत्रक का तकनीकी पैरामीटर:
