स्वचालित सीमा भार वैक्यूम ब्रेकर स्विच मानक IEC62271-100 12kV बिजली वितरण सबस्टेशन के लिए
उत्पाद का वर्णन:

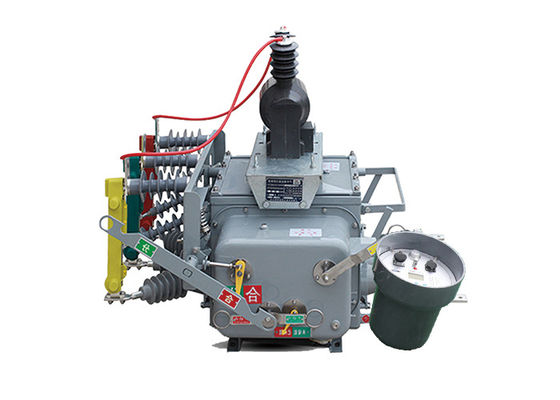

ZW20-12 बॉर्डर लोड स्विच तीन-चरण AC 50Hz आउटडोर उच्च वोल्टेज स्विचगियर है जिसका उपयोग मुख्य रूप से कृषि और शहरी नेटवर्क में 10kV आउटडोर वितरण प्रणालियों के लिए किया जाता है।यह लोड स्विचिंग के लिए प्रयोग किया जाता है, लोड ब्रेकिंग, ओवरलोड करंट, शॉर्ट सर्किट करंट और इसी तरह के अनुप्रयोग।
समग्र संरचना एक तीन-चरण आम बॉक्स प्रकार है, जिसमें ऑपरेटिंग तंत्र, प्रवाहकीय सर्किट, इन्सुलेशन सिस्टम, सीलिंग तत्व और आवास शामिल हैं।
यह वितरण स्वचालन अनुप्रयोगों की आवश्यकताओं को पूरा करने के लिए एक संबंधित बुद्धिमान रिमोट टर्मिनल से लैस है।
• जीएसएम एसएमएस फंक्शन के साथ एक बुद्धिमान नियंत्रक के साथ संयुक्त होने पर, यह ZW20-12(Z) आउटडोर बुद्धिमान उच्च वोल्टेज एसी वैक्यूम सर्किट ब्रेकर बन जाता है।
• जब एक सेक्शनलाइज़र नियंत्रक के साथ संयुक्त होता है, तो यह ZW20-12 ((F) आउटडोर सेक्शनलाइज़र उच्च वोल्टेज एसी वैक्यूम सर्किट ब्रेकर बन जाता है।
नियंत्रक की विशेषताएंः
बुद्धिमान टर्मिनल नियंत्रकों में सुरक्षा, स्वचालित नियंत्रण, निरीक्षण/प्रश्न, संचार और सॉफ्टवेयर प्रबंधन जैसे कार्य होते हैं।
1.व्यापक कार्यक्षमता:
• सर्किट सुरक्षा, रिमोट कंट्रोल, अलार्म और रिमोट मॉनिटरिंग जैसे विभिन्न कार्यों को पूरी तरह से लागू करें।
2कम लागत और व्यावहारिकता:
• जीएसएम नेटवर्क में किसी प्रकार के संचार हार्डवेयर निवेश की आवश्यकता नहीं है। बस एक सिम कार्ड खरीदें और एसएमएस सेवाओं को सक्रिय करें।
3कई सुरक्षा उपाय:
• विशेष मोबाइल फोन का उपयोग करें, जानकारी को एन्क्रिप्ट करें, पासवर्ड सत्यापित करें और अन्य सुरक्षा उपाय करें।
• जीएसएम मॉड्यूल एक मोबाइल नंबर निर्दिष्ट कर सकता है और केवल बंधे हुए फोन से कमांड स्वीकार करता है।
• रिमोट कंट्रोल और अन्य कमांड के लिए संचार संदेश एन्क्रिप्टेड होते हैं।
• सिस्टम नियंत्रण की सुरक्षा सुनिश्चित करने और गलत संचालन को रोकने के लिए पूर्व-सेट-पुष्टि-कार्य-सत्यापन रिमोट कंट्रोल विधि का पालन करता है।
4. सरल प्रणाली विन्यासः
• किसी भी संचार लाइनों या डिबग संचार लाइनों को स्थापित करने की आवश्यकता नहीं है।
• बस एसएमएस इंटेलिजेंट मॉनिटरिंग टर्मिनल को सही ढंग से स्थापित करें, सिम कार्ड डालें, निर्दिष्ट मोबाइल नंबर सेट करें, और सिस्टम चलना शुरू हो जाएगा।
5.मोबाइल निगरानी कभी भी, कहीं भी:
• सिग्नल के साथ किसी भी स्थान पर वास्तविक समय में निगरानी और देखने की अनुमति है, बिना निगरानी के लिए कर्मियों को तैनात करने की आवश्यकता के।
आवेदनः
1. डिस्कनेक्टिंग स्विच और संपर्क स्विच: ZW20-12 ((F) सर्किट ब्रेकर का उपयोग बिजली वितरण प्रणालियों के रिंग नेटवर्क कॉन्फ़िगरेशन में डिस्कनेक्टिंग स्विच या संपर्क स्विच के रूप में किया जा सकता है।यह रखरखाव या दोष की स्थिति के दौरान सर्किट के खोलने और बंद करने के लिए सक्षम बनाता है.
2स्वचालित स्विच डिवाइस: यह एक स्वचालित स्विच डिवाइस के रूप में कार्य करता है, जो रिंग नेटवर्क कॉन्फ़िगरेशन में लोड स्विचिंग के कार्यान्वयन की अनुमति देता है।यह सुविधा विद्युत वितरण के लचीलेपन और दक्षता में वृद्धि करती है.
3सीमा स्विच: बिजली आपूर्ति की शाखा लाइनों में, ZW20-12(F) सर्किट ब्रेकर सीमा स्विच या "वॉचडॉग" के रूप में कार्य कर सकता है।" यह दोषों और असामान्य परिस्थितियों के खिलाफ निगरानी और शाखा लाइन की रक्षा में मदद करता है.
4पुनः बंद करनेवाला और अनुभागीयकरण करनेवालाः सर्किट ब्रेकर ओवरहेड वितरण नेटवर्क में पुनः बंद करनेवाला और अनुभागीयकरण करनेवाला के रूप में कार्य कर सकता है।यह अस्थायी खराबी के बाद स्वचालित रूप से बिजली बहाल करता है और आउटेज के प्रभाव को कम करने के लिए दोषपूर्ण वर्गों को अलग करता है.
विशेषताएं:
1प्रदूषण का सामना करने की क्षमता, उच्च और निम्न तापमान प्रतिरोध, और कोई दहन या विस्फोट जोखिम नहीं।
2पूरी तरह से बंद संरचना, घेर में SF6 गैस से भरा, उत्कृष्ट सील प्रदर्शन, उच्च तापमान और आर्द्र क्षेत्रों में उपयोग के लिए उपयुक्त।
3एक वर्तमान ट्रांसफार्मर (सीटी) से लैस है जो सूचना विश्लेषण के लिए बुद्धिमान नियंत्रक को वर्तमान आउटपुट करता है। परिवर्तन अनुपात समायोज्य है,और कनेक्शन टर्मिनल संबंधित टर्मिनल सोकेट से जुड़ा जा सकता है.
4ऑपरेटिंग तंत्र अभिनव और सरल है, छोटे आकार और हल्के वजन के साथ, सुरक्षित और विश्वसनीय संचालन सुनिश्चित करता है।
5बाहरी आवरण में "ऊर्जा भंडारण", "खुले" और "करीब" स्थितियों के लिए स्पष्ट संकेत हैं।
तकनीकी मापदंडः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | ||||||||
| 1 | नामित वोल्टेज | केवी | 12 | ||||||||
| 2 | फ्रैक्चर का इन्सुलेशन स्तर | काम करने की आवृत्ति ((सूखा परीक्षण/गीला परीक्षण) | 48 | ||||||||
| बिजली के झटके के परीक्षण का वोल्टेज (पीक) | 85 | ||||||||||
| 3 | पृथक्करण का स्तर जमीन/चरण से चरण तक | कार्य आवृत्ति | शुष्क परीक्षण | 42 | |||||||
| गीला परीक्षण | 34 | ||||||||||
| बिजली के झटके के परीक्षण का वोल्टेज (पीक) | 75 | ||||||||||
| 4 | रेटेड करंट | ए | 630, 1250 | ||||||||
| 5 | लघु सर्किट के लिए नामित ब्रेक चालू | kA | 16, 20, 25 | ||||||||
| 6 | नामित शॉर्ट सर्किट ब्रेक चालू ब्रेक समय | समय | 30 | ||||||||
| 7 | नामित अल्पकालिक प्रतिरोधक धारा | kA | 16, 20, 25 | ||||||||
| 8 | नामित शॉर्ट सर्किट अवधि | एस | 4 | ||||||||
| 9 | नामित शॉर्ट सर्किट बंद करने की धारा (पीक) | kA | 40, 50, 63 | ||||||||
| 10 | वर्तमान का सामना करने वाली नामित चोटी | kA | 40, 50, 63 | ||||||||
| 11 | यांत्रिक जीवनकाल | समय | 1000 से अधिक | ||||||||
| 12 | आरंभिक नामित धारा | 10000 | |||||||||
| 13 | शुद्ध भार | किलो | 180 | ||||||||
नियंत्रक का तकनीकी पैरामीटर:
| सीरियल नंबर | पैरामीटर | डेटा | ||||||||
| 1 | वोकिंग इनपुट वोल्टेज | AC220V | ||||||||
| 2 | इनपुट कार्य आवृत्ति | 50Hz | ||||||||
| 3 | इनपुट वोल्टेज के लिए अनुमेय वोल्टेज उतार-चढ़ाव सीमा | ±20% | ||||||||
| 4 | उपकरण की कुल शक्ति खपत | <10W | ||||||||
| 5 | चरण वर्तमान इनपुट का नमूनाकरण मूल्य | 60-600 ए | ||||||||
| 6 | निम्न वोल्टेज संचालन की सीमा | १०-१४० वी | ||||||||
| 7 | पावर इनपुट मान के लिए अनुमेय नमूनाकरण त्रुटि | ± 5% | ||||||||
| 8 | अतिप्रवाह सुरक्षा विलंब समय मूल्य | 0.1-0.3s | ||||||||
| 9 | शून्य अनुक्रम धारा के लिए मूल्य सेट करना | 0.2-6A | ||||||||
| 10 | ग्राउंडिंग एक्शन देरी का समय | 0-1200 | ||||||||
