नियंत्रक वीसीबी के साथ तीन चरण एसी सीमा भार स्विच 10kV 13kV आउटडोर डिस्कनेक्टर स्विच के साथ उपयोग किया जाता है
उत्पाद का वर्णन:

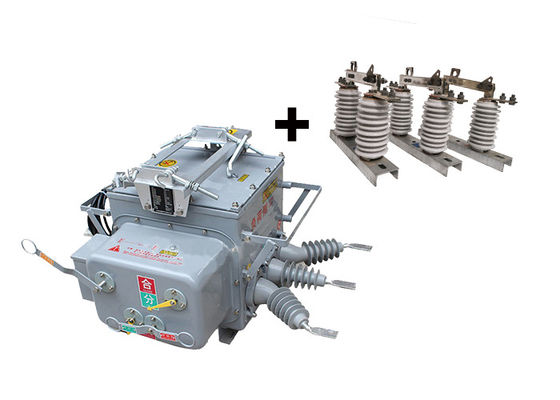

ZW20-12(F) आउटडोर वैक्यूम सर्किट ब्रेकर एक बहुमुखी और बुद्धिमान उपकरण है जो वैक्यूम ब्रेकर, वैक्यूम लोड स्विच, रीक्लॉसर और सेक्शनलाइज़र के कार्यों को जोड़ती है।यह 10kV और 13kV वितरण नेटवर्क में उपयोग के लिए डिज़ाइन किया गया है, विशेष रूप से शहरी और ग्रामीण बिजली नेटवर्क में।
ZW20-12(F) सर्किट ब्रेकर के मुख्य घटकों में एक वैक्यूम ब्रेकर, CH-40 नियंत्रक और एक बाहरी वोल्टेज ट्रांसफार्मर शामिल हैं।वैक्यूम ब्रेकर विद्युत सर्किटों को बाधित करने और बनाने के लिए जिम्मेदार है, जबकि CH-40 नियंत्रक बुद्धिमान सुरक्षा और नियंत्रण कार्य प्रदान करता है। बाहरी वोल्टेज ट्रांसफार्मर नियंत्रण और निगरानी उद्देश्यों के लिए सटीक वोल्टेज माप में मदद करता है।
GW9-10 आउटडोर डिस्कनेक्ट स्विच का उपयोग आमतौर पर उच्च वोल्टेज ट्रांसमिशन और वितरण प्रणालियों में रखरखाव या मरम्मत कार्य के लिए नेटवर्क के खंडों को अलग करने के लिए किया जाता है।इनका उपयोग विद्युत खतरों से श्रमिकों की सुरक्षा के लिए सुरक्षा उपकरण के रूप में भी किया जाता है, जैसे कि सिस्टम के सक्रिय भागों के साथ आकस्मिक संपर्क।
इन्हें उच्च वोल्टेज और धाराओं को संभालने के लिए डिज़ाइन किया गया है, और इन्हें अक्सर बाहरी स्थानों पर स्थापित किया जाता है, जहां उन्हें कठोर पर्यावरणीय परिस्थितियों जैसे कि चरम तापमान, हवा,इसलिए, वे इन परिस्थितियों का सामना करने के लिए बनाए गए हैं और अक्सर टिकाऊ सामग्री जैसे स्टील या एल्यूमीनियम से बने होते हैं।
टूटडोर डिस्कनेक्ट स्विच विशिष्ट अनुप्रयोग और आवश्यकताओं के आधार पर विभिन्न प्रकार और विन्यास में आते हैं। उदाहरण के लिए, कुछ वीईआई को इनडोर उपयोग के लिए डिज़ाइन किया गया है,जबकि अन्य बाहरी उपयोग के लिए उपयुक्त हैंकुछ को मैन्युअल रूप से संचालित करने के लिए डिज़ाइन किया गया है, जबकि अन्य स्वचालित हैं और दूरस्थ रूप से संचालित किए जा सकते हैं।
वीईआई में सर्किट को अलग करने के अपने प्राथमिक कार्य के अलावा अन्य महत्वपूर्ण विशेषताएं भी होती हैं, जैसे कि उनकी स्थिति (खुली या बंद) का दृश्य संकेत प्रदान करना,और यह सुनिश्चित करना कि सर्किट जब अलगावकर्ता खुला है बिजली नहीं है.
दोहरे प्रभाव का उपयोग जब GW9-10 श्रृंखला अलगाव स्विच को वैक्यूम सर्किट ब्रेकर के साथ इस्तेमाल किया जा सकता है।
नियंत्रक की विशेषताएंः
1यह 485/232 संचार इंटरफ़ेस से लैस किया जा सकता है, या फाइबर ऑप्टिक्स या वायरलेस संचार के माध्यम से लंबी दूरी की निगरानी प्राप्त कर सकता है। पुनः बंद होने के बाद इसमें त्वरण कार्य हैःजब स्थायी खराबी के कारण स्विच फिर से बंद हो जाता है.
2जब कोई स्थायी खराबी होती है, तो यह स्वचालित रूप से ट्रिप करने के लिए तेजी लाता है।
3.रिमोट कंट्रोल/मैनुअल रीलॉकिंग एक्सेलेरेशन टू ट्रिप के साथ, और रीलॉकिंग इंटरलॉकिंगः उपयोगकर्ता लाइन की मरम्मत करने और बिजली बहाल करने के बाद, यदि वे ग्राउंडिंग चाकू स्विच को निकालना भूल जाते हैं,यह ट्रिप करने के लिए त्वरण करना चाहिए.
4पुनः बंद करने के लिए देरी का समय तीनों प्रयासों के लिए समायोजित किया जा सकता है।
5.ट्रिप/रीक्लॉकिंग सर्किट गलत ऑपरेशन को रोकने के लिए डिज़ाइन किया गया है और इसमें एंटी-रीक्लॉकिंग कार्यक्षमता है।
6शून्य-क्रम धारा क्षेत्र के भीतर और बाहर के दोषों के बीच अंतर कर सकती है।
7. रिमोट कंट्रोल ट्रिप/रीक्लॉसिंग गलत ऑपरेशन को रोकने के लिए एक डिजाइन को अपनाता है.
विशेषताएं:
1.ZW20-12(F) स्वचालित वैक्यूम सर्किट ब्रेकर प्रदूषण का सामना करने की मजबूत क्षमता प्रदर्शित करता है। यह पर्यावरण प्रदूषकों के प्रभावों का सामना करने के लिए डिज़ाइन किया गया है,प्रदूषित परिस्थितियों में भी विश्वसनीय प्रदर्शन सुनिश्चित करनायह उच्च और निम्न तापमान प्रतिरोध भी प्रदर्शित करता है, जिससे तापमान के वातावरण की एक विस्तृत श्रृंखला में संचालन संभव हो जाता है। इसके अतिरिक्त सर्किट ब्रेकर में दहन या विस्फोट का कोई खतरा नहीं है,समग्र सुरक्षा में सुधार.
2पूरी तरह से बंद संरचना के साथ, सर्किट ब्रेकर को घेर के भीतर SF6 गैस से भरा जाता है। यह डिजाइन उत्कृष्ट सील प्रदर्शन प्रदान करता है,इसे उच्च तापमान और आर्द्र क्षेत्रों में तैनाती के लिए उपयुक्त बनानासीलबंद आवरण बाहरी तत्वों से आंतरिक घटकों की रक्षा करता है, जिससे इष्टतम प्रदर्शन और दीर्घायु सुनिश्चित होता है।
3. सर्किट ब्रेकर एक करंट ट्रांसफार्मर (CT) से लैस है जो सूचना विश्लेषण के लिए बुद्धिमान नियंत्रक को आउटपुट करंट देता है। CT का परिवर्तन अनुपात समायोज्य है,प्रणाली के विन्यास में लचीलापन की अनुमति देता हैकनेक्शन टर्मिनलों को संबंधित टर्मिनल सॉकेट से आसानी से जोड़ा जा सकता है, जिससे सुविधाजनक स्थापना और रखरखाव प्रक्रियाओं की सुविधा होती है।
4सर्किट ब्रेकर का संचालन तंत्र अभिनव और सरल है, जिसके परिणामस्वरूप एक कॉम्पैक्ट आकार और हल्के निर्माण होता है। यह डिजाइन सुरक्षित और विश्वसनीय संचालन सुनिश्चित करता है,खराबी या विफलता के जोखिम को कम करनाइसके कॉम्पैक्ट आकार से अंतरिक्ष की बचत और आसान हैंडलिंग में भी योगदान मिलता है।
5सर्किट ब्रेकर के बाहरी आवरण में "ऊर्जा भंडारण", "खुले" और "करीब" स्थितियों के लिए स्पष्ट संकेतक हैं। ये संकेतक स्पष्ट दृश्य संकेत प्रदान करते हैं,सर्किट ब्रेकर की परिचालन स्थिति की आसानी से पहचान करने में सक्षमयह दृश्य प्रतिक्रिया परिचालन दक्षता में वृद्धि करती है और सर्किट ब्रेकर की स्थिति की सटीक निगरानी सुनिश्चित करती है।
संरचना:
1माइक्रो कंप्यूटर आधारित रिले सुरक्षा और निगरानी उपकरण सर्किट ब्रेकर प्रणाली के नियंत्रक के रूप में कार्य करता है।यह सटीक और कुशल रिले सुरक्षा और निगरानी कार्यों प्रदान करने के लिए उन्नत माइक्रो कंप्यूटर प्रौद्योगिकी का उपयोग करता है.
2नियंत्रक को मजबूत मौसम प्रतिरोध के साथ बनाया गया है, जिससे यह विभिन्न पर्यावरणीय परिस्थितियों का सामना करने में सक्षम है। यह संघनक के खिलाफ सुरक्षा से भी लैस है,आर्द्र या नम वातावरण में भी विश्वसनीय संचालन सुनिश्चित करना.
3एक सुरक्षित और विश्वसनीय कनेक्शन स्थापित करने के लिए, नियंत्रक को विमानन कनेक्टरों का उपयोग करके स्विच बॉडी से जोड़ा जाता है। ये कनेक्टर उच्च स्तर की स्थिरता और स्थायित्व प्रदान करते हैं,नियंत्रक और स्विच के बीच उचित संचार और कार्यक्षमता सुनिश्चित करना.
4नियंत्रक में उत्कृष्ट कनेक्शन विश्वसनीयता है, जिससे संकेत हानि या व्यवधान का जोखिम कम हो जाता है। यह उच्च सुरक्षा स्तर बनाए रखता है,रिले सुरक्षा और निगरानी प्रणाली की अखंडता और सटीकता की रक्षा करना.
स्थितिः
1ऊंचाईः 2000 मीटर
2परिवेश का तापमानःबाहर -30°C~+55°C
उच्चतम वार्षिक औसत तापमान 20°C है
अधिकतम दैनिक औसत तापमान 30°C है
3. सापेक्ष आर्द्रता:95% ((25°C)
4. भूकंपीय क्षमताःजमीन स्तर त्वरण 0.3g
जमीन का ऊर्ध्वाधर त्वरण 0.15g
तीन साइन तरंगों के लिए कार्य करते हुए
सुरक्षा कारक 1.67
5. भूकंपीय तीव्रता:7 डिग्री
6अधिकतम दैनिक तापमान अंतर:25°C
7.स्थापना का स्थानःबाहरी, 10kv हवाई लाइन उपयोगकर्ता की जिम्मेदारी सीमांकन बिंदु
8ग्राउंडिंग विधि: तटस्थ बिंदु स्पर्श नहीं करता है, चाप दमन कॉइल ग्राउंडिंग और कम प्रतिरोध ग्राउंडिंग
तकनीकी मापदंडः
ZW20-12 ((F)
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | ||||||||
| 1 | नामित वोल्टेज | केवी | 12 | ||||||||
| 2 | फ्रैक्चर का इन्सुलेशन स्तर | काम करने की आवृत्ति ((सूखा परीक्षण/गीला परीक्षण) | 48 | ||||||||
| बिजली के झटके के परीक्षण का वोल्टेज (पीक) | 85 | ||||||||||
| 3 | पृथक्करण का स्तर जमीन/चरण से चरण तक | कार्य आवृत्ति | शुष्क परीक्षण | 42 | |||||||
| गीला परीक्षण | 34 | ||||||||||
| बिजली के झटके के परीक्षण का वोल्टेज (पीक) | 75 | ||||||||||
| 4 | रेटेड करंट | ए | 630, 1250 | ||||||||
| 5 | लघु सर्किट के लिए नामित ब्रेक चालू | kA | 16, 20, 25 | ||||||||
| 6 | नामित शॉर्ट सर्किट ब्रेक चालू ब्रेक समय | समय | 30 | ||||||||
| 7 | नामित अल्पकालिक प्रतिरोधक धारा | kA | 16, 20, 25 | ||||||||
| 8 | संक्षिप्त सर्किट का नामित समय | एस | 4 | ||||||||
| 9 | नामित शॉर्ट सर्किट बंद करने की धारा (पीक) | kA | 40, 50, 63 | ||||||||
| 10 | वर्तमान का सामना करने वाली नामित चोटी | kA | 40, 50, 63 | ||||||||
| 11 | यांत्रिक जीवनकाल | समय | 1000 से अधिक | ||||||||
| 12 | आरंभिक नामित धारा | 10000 | |||||||||
| 13 | शुद्ध भार | किलो | 180 | ||||||||
GW9-10
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवनकाल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
