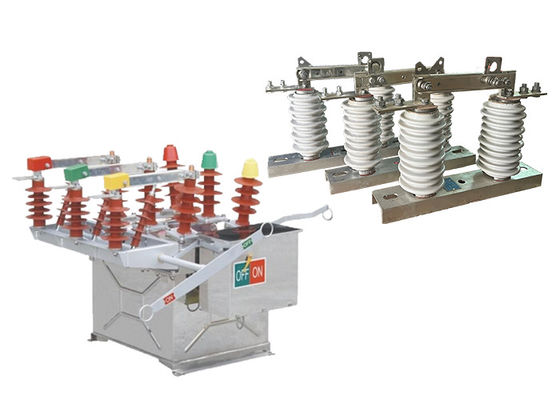

उच्च वोल्टेज स्वचालित वैक्यूम सर्किट ब्रेकर आउटडोर एसी स्टेनलेस स्टील सिरेमिक समूह डिस्कनेक्ट स्विच के साथ इस्तेमाल किया
उत्पाद का वर्णन:
ZW8-12 सर्किट ब्रेकर को अंतरराष्ट्रीय मानकों के अनुरूप डिजाइन किया गया है और उन्नत प्रौद्योगिकियों का उपयोग करके निर्मित किया गया है। इसमें 12kV का नाममात्र वोल्टेज, 630A तक का नाममात्र धारा,और 20kA तक की शॉर्ट-सर्किट ब्रेकिंग करंट.
सर्किट ब्रेकर में वैक्यूम इंटरप्टर, ऑपरेटिंग मैकेनिज्म और कंट्रोल सिस्टम सहित कई प्रमुख घटक होते हैं।वैक्यूम इंटरप्टर सर्किट ब्रेकर का दिल है और विद्युत धारा को बाधित करने के लिए जिम्मेदार हैयह वैक्यूम में काम करने के लिए डिज़ाइन किया गया है, जो आर्किंग को रोकने में मदद करता है और विश्वसनीय संचालन सुनिश्चित करता है।
ऑपरेटिंग तंत्र सर्किट ब्रेकर को खोलने और बंद करने के लिए जिम्मेदार है और इसे मैन्युअल या विद्युत रूप से संचालित किया जा सकता है।नियंत्रण प्रणाली सर्किट ब्रेकर की निगरानी करता है और ऑपरेटर को प्रतिक्रिया प्रदान करता है, जिससे उन्हें ब्रेकर की स्थिति की निगरानी करने और किसी भी दोष का पता लगाने की अनुमति मिलती है।
ZW8-12 सर्किट ब्रेकर को उच्च विश्वसनीयता के लिए डिज़ाइन किया गया है और न्यूनतम रखरखाव की आवश्यकता होती है। इसका सेवा जीवन लंबा है और कठोर बाहरी वातावरण का सामना करने में सक्षम है,इसे व्यापक अनुप्रयोगों में उपयोग के लिए उपयुक्त बनाना.
उच्च वोल्टेज डिस्कनेक्ट स्विच एक विद्युत स्विच है जिसे रखरखाव या मरम्मत के प्रयोजनों के लिए विद्युत नेटवर्क या प्रणाली के एक खंड को शेष प्रणाली से अलग करने के लिए डिज़ाइन किया गया है।यह आमतौर पर उच्च वोल्टेज बिजली पारेषण और वितरण प्रणालियों में प्रयोग किया जाता है.
स्विच को सामान्य या असामान्य परिस्थितियों में खोलने और बंद करने के लिए डिज़ाइन किया गया है, जैसे कि एक दोष या ओवर करंट। जब स्विच खुला है,यह भौतिक रूप से नेटवर्क के बाकी हिस्सों से सिस्टम के खंड को अलग करता है, उस खंड में बिजली के प्रवाह को रोकता है।
उच्च वोल्टेज डिस्कनेक्ट स्विच आमतौर पर 600 वोल्ट से 765,000 वोल्ट के बीच वोल्टेज पर काम करने के लिए डिज़ाइन किए जाते हैं, और उन्हें मैन्युअल या स्वचालित रूप से संचालित किया जा सकता है।वे आम तौर पर सबस्टेशन या बिजली के खंभे पर स्थापित होते हैं, और वे विद्युत ग्रिड के बुनियादी ढांचे का एक महत्वपूर्ण घटक हैं।
दोहरे प्रभाव का उपयोग जब GW9-10 श्रृंखला अलगाव स्विच वैक्यूम सर्किट ब्रेकर के साथ इस्तेमाल किया जा सकता है!
विशेषताएं:
1. वोल्टेज रेटिंग: ZW8-12 सर्किट ब्रेकर मध्यम वोल्टेज अनुप्रयोगों के लिए डिज़ाइन किया गया है और इसका नामित वोल्टेज 12 किलोवोल्ट (kV) है।यह इस वोल्टेज स्तर पर काम करने वाले विद्युत प्रणालियों के लिए उपयुक्त है.
2वैक्यूम इंटरप्टिंग टेक्नोलॉजी: यह सर्किट ब्रेकर वैक्यूम इंटरप्टर का उपयोग आर्क बुझाने के माध्यम के रूप में करता है।वैक्यूम अवरोधक धनुषों को बुझाने में अत्यधिक कुशल होते हैं और उत्कृष्ट विद्युतरोधक शक्ति प्रदान करते हैं, मध्यम वोल्टेज धाराओं के विश्वसनीय विराम सुनिश्चित करता है।
3. कॉम्पैक्ट डिजाइन: ZW8-12 सर्किट ब्रेकर में एक कॉम्पैक्ट और मॉड्यूलर डिजाइन है, जो आसान स्थापना, रखरखाव और स्विचगियर असेंबली में एकीकरण की अनुमति देता है।इसके कॉम्पैक्ट आकार से विद्युत प्रतिष्ठानों में स्थान का अधिकतम उपयोग करने में भी मदद मिलती है.
4उच्च टूटने की क्षमताः सर्किट ब्रेकर को उच्च टूटने की क्षमता को संभालने के लिए डिज़ाइन किया गया है, जिससे यह शॉर्ट सर्किट और दोष धाराओं को सुरक्षित रूप से बाधित कर सकता है।ZW8-12 सर्किट ब्रेकर की तोड़ने की क्षमता आमतौर पर निर्माता द्वारा निर्दिष्ट है.
5विश्वसनीय संचालनः ZW8-12 सर्किट ब्रेकर को विश्वसनीय संचालन के लिए डिज़ाइन किया गया है और इसके प्रदर्शन और स्थायित्व को सुनिश्चित करने के लिए कठोर परीक्षणों से गुजर चुका है।यह स्थिर और कुशल स्विचिंग संचालन सुनिश्चित करने के लिए उच्च गुणवत्ता वाले सामग्री और सटीक इंजीनियरिंग घटकों को शामिल करता है.
6सुरक्षा विशेषताएं: सर्किट ब्रेकर ऑपरेटर और सिस्टम सुरक्षा को बढ़ाने के लिए सुरक्षा सुविधाओं से लैस है। इनमें गलत संचालन को रोकने के लिए इंटरलॉकिंग तंत्र शामिल हो सकते हैं।स्थिति की जानकारी प्रदान करने के लिए यांत्रिक और विद्युत संकेतकों, और सुरक्षा शटरों को सक्रिय भागों के साथ आकस्मिक संपर्क को रोकने के लिए।
7रिमोट कंट्रोल और मॉनिटरिंगः विशिष्ट मॉडल और निर्माता के आधार पर, ZW8-12 सर्किट ब्रेकर रिमोट कंट्रोल और मॉनिटरिंग क्षमताओं का समर्थन कर सकता है।यह एक केंद्रीय नियंत्रण कक्ष से या एक पर्यवेक्षी नियंत्रण और डेटा अधिग्रहण (SCADA) प्रणाली के माध्यम से सर्किट ब्रेकर के सुविधाजनक संचालन और निगरानी की अनुमति देता है, प्रणाली प्रबंधन और रखरखाव में सुधार।
संरचना:
1घेर के ऊपरी आवरण को मोल्ड की एक बार खिंचाव बनाने की तकनीक का उपयोग करके संसाधित किया जाता है, जो IP4X सुरक्षा स्तर, उच्च यांत्रिक शक्ति, सुंदर उपस्थिति,और आसान स्थापना. यह जंग लगना आसान नहीं है और जंग प्रतिरोधी है। स्टेनलेस स्टील या उच्च गुणवत्ता वाले स्टील प्लेट स्प्रे उपचार का चयन किया जा सकता है।
2. डिस्कनेक्टिंग स्विच (वैकल्पिक) ZW8 स्विच बॉडी यूनिट के अनुसार बनाया गया है, जिसमें वितरण लाइन के रखरखाव के दौरान एक स्पष्ट डिस्कनेक्ट बिंदु है,और एक मैकेनिकल इंटरलॉकिंग डिवाइस डिस्कनेक्टिंग स्विच और सर्किट ब्रेकर के बीच गलत ऑपरेशन को रोकने के लिए.
स्थितिः
1परिवेश का तापमानः सर्किट ब्रेकर को -15°C से +40°C के तापमान के दायरे में काम करने के लिए डिज़ाइन किया गया है।इसका अर्थ है कि यह -15°C और +40°C तक के तापमान वाले वातावरण में प्रभावी ढंग से काम कर सकता है।.
2हवा का दबावः सर्किट ब्रेकर 700Pa तक के हवा के दबाव का सामना कर सकता है, जो 34m/s की हवा की गति के बराबर है।यह सुनिश्चित करता है कि सर्किट ब्रेकर स्थिर रहता है और मजबूत हवाओं से प्रभावित नहीं है.
3ऊंचाईः सर्किट ब्रेकर समुद्र तल से 1000 मीटर तक की ऊंचाई पर स्थापित करने के लिए उपयुक्त है। इसे इस ऊंचाई सीमा के भीतर विश्वसनीय रूप से काम करने के लिए डिज़ाइन किया गया है।
4भूकंपीय तीव्रता: सर्किट ब्रेकर को भूकंपीय तीव्रता पैमाने पर 8 तक की तीव्रता के साथ भूकंपीय गतिविधियों का सामना करने के लिए डिज़ाइन किया गया है।यह सुनिश्चित करता है कि यह चालू रहता है और इस स्तर तक भूकंपीय कंपन से प्रभावित नहीं होता है.
तकनीकी पैरामीटरः
ZW8-12
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | ||||||||
| 1 | नामित वोल्टेज | केवी | 12 | ||||||||
| 2 | नामित इन्सुलेशन स्तर | 1 मिनट औद्योगिक आवृत्ति प्रतिरोधक वोल्टेज | शुष्क परीक्षण | 42 | |||||||
| गीला परीक्षण | 34 | ||||||||||
| बिजली के झटके का सामना करें वोल्टेज (पीक) | 75 | ||||||||||
| 3 | रेटेड करंट | ए | 630 | ||||||||
| 4 | लघु सर्किट के लिए नामित ब्रेक चालू | kA | 20 | ||||||||
| 5 | लघु सर्किट के नामित ब्रेक चालू समय | समय | 30 | ||||||||
| 6 | लघु सर्किट स्विचिंग वर्तमान (पीक) | kA | 50 | ||||||||
| 7 | वर्तमान का सामना करने वाली नामित चोटी | 50 | |||||||||
| 8 | नामित कम समय का प्रतिरोध करंट | 20 | |||||||||
| 9 | नामित शॉर्ट सर्किट अवधि | एस | 4 | ||||||||
| 10 | तोड़ने का समय (पृथक उत्तेजना विच्छेदन) |
अधिकतम ऑपरेटिंग वोल्टेज | एमएस | 15-50 | |||||||
| नामित परिचालन वोल्टेज | 30-60 | ||||||||||
| न्यूनतम परिचालन वोल्टेज | |||||||||||
| 11 | बंद होने का समय | 25-50 | |||||||||
| 12 | पूर्ण विच्छेदन समय | ≤100 | |||||||||
| 13 | आर्क जलने का समय | ≤20 | |||||||||
| 14 | यांत्रिक जीवनकाल | समय | 10000 | ||||||||
| 15 | बंद करने का कार्य | J | 70 | ||||||||
| 16 | ऊर्जा भंडारण मोटर की नाममात्र इनपुट शक्ति | W | < 250 | ||||||||
| 17 | नामित परिचालन वोल्टेज/नामित सहायक सर्किट वोल्टेज | वी | DC220 | ||||||||
| AC220 | |||||||||||
| 18 | नामित वोल्टेज पर ऊर्जा भंडारण समय | एस | <10 | ||||||||
| 19 | ओवरकंट्रेंट डिकॉपलर | रेटेड करंट | ए | 5 | |||||||
| विच्छेदन करंट की सटीकता | % | ±10 | |||||||||
GW9-10
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवन काल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
