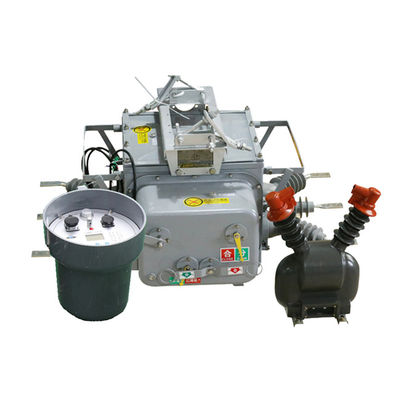

630A शक्तिशाली स्वचालित वैक्यूम सर्किट ब्रेकर 180kg AC 50Hz इंडस्ट्रियल इलेक्ट्रिकल उपकरण बॉर्डर सर्किट ब्रेकर

630A शक्तिशाली स्वचालित वैक्यूम सर्किट ब्रेकर 180kg AC 50Hz इंडस्ट्रियल इलेक्ट्रिकल उपकरण बॉर्डर सर्किट ब्रेकर

उत्पाद का वर्णन:

ZW20-12(F) स्वचालित वैक्यूम सर्किट ब्रेकर एक प्रकार का तीन-चरण AC 50Hz आउटडोर उच्च वोल्टेज स्विचगियर है जिसे मुख्य रूप से ग्रामीण और शहरी 10 kV आउटडोर वितरण नेटवर्क में उपयोग के लिए डिज़ाइन किया गया है।यह लोड करंट को संभालने के लिए कार्य करता है, अधिभार वर्तमान, शॉर्ट सर्किट वर्तमान, और इसी तरह के परिदृश्य।
सर्किट ब्रेकर में एक तीन-चरण आम बॉक्स संरचना होती है, जिसमें कई घटक होते हैं, जिनमें एक ऑपरेटिंग तंत्र, एक प्रवाहकीय सर्किट, एक इन्सुलेशन सिस्टम, एक सीलिंग तत्व,और एक शेलये घटक सर्किट ब्रेकर के कुशल और सुरक्षित संचालन को सुनिश्चित करने के लिए एक साथ काम करते हैं।
इसके अतिरिक्त, ZW20-12(F) ब्रेकर बुद्धिमान रिमोट टर्मिनलों से लैस है जो विभिन्न वितरण स्वचालन अनुप्रयोगों का समर्थन करते हैं, जिससे बढ़ी हुई नियंत्रण और निगरानी क्षमताओं की अनुमति मिलती है.
इसके अतिरिक्त इस सर्किट ब्रेकर का एक और संस्करण है जिसे ZW20-12(Z कहा जाता है, जो एक आउटडोर बुद्धिमान उच्च वोल्टेज एसी सच्चा एयर ब्रेकर है। इसमें जीएसएम लघु संदेश फ़ंक्शन शामिल है,पाठ संदेशों के माध्यम से संचार करने में सक्षम.
इसके अतिरिक्त, ZW20-12(F) ब्रेकर को एक आउटडोर विभाजन उच्च वोल्टेज एसी सच्ची वायु ब्रेकर प्रणाली बनाने के लिए एक विभाजन स्विच नियंत्रक के साथ जोड़ा जा सकता है।यह संयोजन सर्किट ब्रेकर की कार्यक्षमता और बहुमुखी प्रतिभा को बढ़ाता है, अधिक व्यापक नियंत्रण और सुरक्षा क्षमताएं प्रदान करता है।



नियंत्रक की विशेषताएंः

1सर्किट ब्रेकर सिस्टम को 485/232 संचार इंटरफ़ेस से लैस किया जा सकता है, जिससे बाहरी उपकरणों के साथ सुविधाजनक संचार और डेटा विनिमय की अनुमति मिलती है।यह फाइबर ऑप्टिक्स या वायरलेस संचार प्रौद्योगिकियों का उपयोग करके लंबी दूरी की निगरानी प्राप्त कर सकता हैये संचार विकल्प दूरस्थ स्थानों से सर्किट ब्रेकर प्रणाली की कुशल निगरानी और नियंत्रण की अनुमति देते हैं।
2स्थायी खराबी के मामले में, सर्किट ब्रेकर सिस्टम स्वचालित रूप से अपने त्वरण को ट्रिप करने के कार्य को सक्रिय करता है। यह सुविधा स्विच की त्वरित और प्रभावी ट्रिप सुनिश्चित करती है,दोष के कारण होने वाली और अधिक क्षति या खतरों को रोकने में मदद करना.
3सर्किट ब्रेकर प्रणाली रिमोट कंट्रोल और मैनुअल रीलॉकिंग दोनों को एक्सेलेरेशन टू ट्रिप क्षमता के साथ सपोर्ट करती है। इसमें रीलॉकिंग इंटरलॉकिंग फीचर भी शामिल है।यदि उपयोगकर्ता की मरम्मत के बाद लाइन के लिए बिजली बहाल लेकिन ग्राउंडिंग चाकू स्विच को हटाने के लिए भूल जाता है, प्रणाली स्वचालित रूप से सुरक्षा सावधानी के रूप में ट्रिप करने के लिए त्वरण करेगा।
4पुनः बंद करने के लिए देरी का समय पुनः बंद करने के सभी तीन प्रयासों के लिए समायोजित किया जा सकता है। यह लचीलापन विशिष्ट सिस्टम आवश्यकताओं या संचालन स्थितियों के आधार पर अनुकूलन की अनुमति देता है।
5सर्किट ब्रेकर प्रणाली का डिटच/रीक्लॉजिंग सर्किट गलत संचालन को रोकने के लिए डिज़ाइन किया गया है।यह डिजाइन यह सुनिश्चित करता है कि सिस्टम वास्तविक दोषों या असामान्यताओं के लिए सटीक रूप से प्रतिक्रिया करता है जबकि अनावश्यक या गलत ट्रिपिंग या पुनः बंद करने की क्रियाओं की घटना को कम करता हैइसमें सिस्टम की समग्र सुरक्षा और विश्वसनीयता बढ़ाने के लिए एंटी-रीक्लॉकिंग कार्यक्षमता भी शामिल है।
6शून्य-क्रम धारा को मापने की प्रणाली की क्षमता इसे संरक्षित क्षेत्र के भीतर होने वाले दोषों और क्षेत्र के बाहर से आने वाले दोषों के बीच अंतर करने में सक्षम बनाती है।यह भेदभाव दोषों के सटीक स्थान की पहचान करने में मदद करता है और दोष पृथक्करण और प्रणाली सुरक्षा के लिए उपयुक्त कार्रवाई करने में सक्षम बनाता है.
7.रिमोट कंट्रोल ट्रिप/रीक्लॉसिंग फीचर सर्किट ब्रेकर सिस्टम को गलत ऑपरेशन को रोकने के लिए डिज़ाइन किया गया है. यह गलत ऑपरेशन को रोकने के लिए डिज़ाइन किया गया है.यह डिजाइन यह सुनिश्चित करता है कि ट्रिपिंग या फिर से बंद करने के लिए दूरस्थ आदेश सटीक और विश्वसनीय रूप से निष्पादित किए जाते हैं, गलत या अनचाहे संचालन के जोखिम को कम करना जो संभावित रूप से प्रणाली सुरक्षा या स्थिरता को खतरे में डाल सकता है।




विशेषताएं:

1 प्रबल विरोधी फोलिंग क्षमता, उच्च और निम्न तापमान शक्ति के लिए उच्च प्रतिरोध, दहन और विस्फोट का कोई खतरा नहीं।

2 पूरी तरह से बंद संरचना, SF6 गैस से भरा बॉक्स, अच्छी सील, उच्च तापमान और नम क्षेत्रों के लिए उपयुक्त।

3 अंतर्निहित सीटी, सूचना विश्लेषण के लिए बुद्धिमान नियंत्रण उपकरण के लिए आउटपुट करंट, और अनुपात समायोजित किया जा सकता है, कनेक्शन टर्मिनल संबंधित टर्मिनल से जुड़ा हुआ है।

ऑपरेटिंग तंत्र नया, सरल, छोटे आकार, हल्के वजन, सुरक्षित और विश्वसनीय संचालन है।

5 गोले में "ऊर्जा भंडारण", "बिन्दु" और "संयुक्त" अवस्थाएँ दिखाई देती हैं।



संरचना:

1माइक्रो कंप्यूटर आधारित रिले सुरक्षा और निगरानी उपकरण सर्किट ब्रेकर प्रणाली के नियंत्रक के रूप में कार्य करता है।यह सटीक और कुशल रिले सुरक्षा और निगरानी कार्यों प्रदान करने के लिए उन्नत माइक्रो कंप्यूटर प्रौद्योगिकी का उपयोग करता है.

2नियंत्रक को मजबूत मौसम प्रतिरोध के साथ बनाया गया है, जिससे यह विभिन्न पर्यावरणीय परिस्थितियों का सामना करने में सक्षम है। यह संघनक के खिलाफ सुरक्षा से भी लैस है,आर्द्र या नम वातावरण में भी विश्वसनीय संचालन सुनिश्चित करना.

3एक सुरक्षित और विश्वसनीय कनेक्शन स्थापित करने के लिए, नियंत्रक को विमानन कनेक्टरों का उपयोग करके स्विच बॉडी से जोड़ा जाता है। ये कनेक्टर उच्च स्तर की स्थिरता और स्थायित्व प्रदान करते हैं,नियंत्रक और स्विच के बीच उचित संचार और कार्यक्षमता सुनिश्चित करना.

4नियंत्रक में उत्कृष्ट कनेक्शन विश्वसनीयता है, जिससे संकेत हानि या व्यवधान का जोखिम कम हो जाता है। यह उच्च सुरक्षा स्तर बनाए रखता है,रिले सुरक्षा और निगरानी प्रणाली की अखंडता और सटीकता की रक्षा करना.

पर्यावरणीय परिस्थितियाँ:

1 परिवेश वायु तापमानः -40 °C ~ + 70 °C;

2 ऊंचाईः 3000 मीटर से अधिक नहीं

3 परिवेश वायु धूल, धुआं, संक्षारक गैसों, भाप या नमक छिड़काव से दूषित हो सकती है। दूषित स्तरः वर्ग IV:

4 हवा की गति 34 मीटर / सेकंड से अधिक नहीं है (सिलेंडर की सतह पर 700 Pa के बराबर);

5 स्विच और नियंत्रण उपकरण के बाहर से कंपन या जमीन की गति नगण्य है;

द्वितीयक प्रणाली में प्रेरित विद्युत चुम्बकीय हस्तक्षेप का आयाम 1.6kV से अधिक नहीं है।




तकनीकी मापदंडः

नियंत्रक का तकनीकी पैरामीटर:
