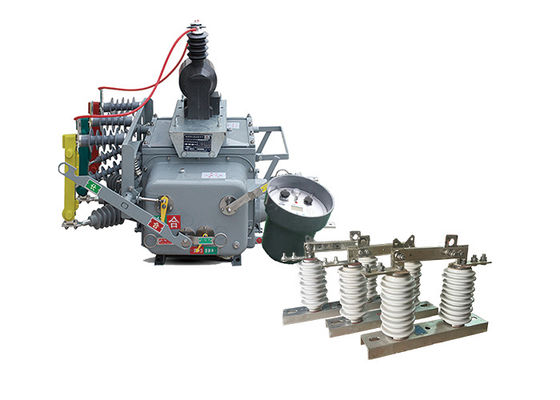

12kV 50Hz उच्च वोल्टेज वैक्यूम सर्किट ब्रेकर GB1984-2003 नियंत्रक के साथ हुकस्टिक स्विच के साथ आउटडोर सर्किट ब्रेकर

12kV 50Hz उच्च वोल्टेज वैक्यूम सर्किट ब्रेकर GB1984-2003 नियंत्रक के साथ हुकस्टिक स्विच के साथ आउटडोर सर्किट ब्रेकर


उत्पाद का वर्णन:


ZW20-12(F) स्वचालित वैक्यूम सर्किट ब्रेकर एक बहुमुखी और बुद्धिमान उपकरण है जो वैक्यूम ब्रेकर, वैक्यूम लोड स्विच, रीक्लॉसर और सेक्शनलाइज़र के कार्यों को जोड़ती है।यह 10kV और 13kV वितरण नेटवर्क में उपयोग के लिए डिज़ाइन किया गया है, विशेष रूप से शहरी और ग्रामीण बिजली नेटवर्क में।
ZW20-12(F) सर्किट ब्रेकर के मुख्य घटकों में एक वैक्यूम ब्रेकर, CH-40 नियंत्रक और एक बाहरी वोल्टेज ट्रांसफार्मर शामिल हैं।वैक्यूम ब्रेकर विद्युत सर्किटों को बाधित करने और बनाने के लिए जिम्मेदार है, जबकि CH-40 नियंत्रक बुद्धिमान सुरक्षा और नियंत्रण कार्य प्रदान करता है। बाहरी वोल्टेज ट्रांसफार्मर नियंत्रण और निगरानी उद्देश्यों के लिए सटीक वोल्टेज माप में मदद करता है।

GW9-10 हुकस्टिक स्विच एक विद्युत स्विच है जिसे रखरखाव या मरम्मत के प्रयोजनों के लिए विद्युत नेटवर्क या प्रणाली के एक खंड को शेष प्रणाली से अलग करने के लिए डिज़ाइन किया गया है।यह आमतौर पर उच्च वोल्टेज बिजली पारेषण और वितरण प्रणालियों में प्रयोग किया जाता है.

स्विच को सामान्य या असामान्य परिस्थितियों में खोलने और बंद करने के लिए डिज़ाइन किया गया है, जैसे कि एक दोष या ओवर करंट। जब स्विच खुला है,यह भौतिक रूप से नेटवर्क के बाकी हिस्सों से सिस्टम के खंड को अलग करता है, उस खंड में बिजली के प्रवाह को रोकता है।

उच्च वोल्टेज डिस्कनेक्ट स्विच आमतौर पर 600 वोल्ट से 765,000 वोल्ट के बीच वोल्टेज पर काम करने के लिए डिज़ाइन किए जाते हैं, और उन्हें मैन्युअल या स्वचालित रूप से संचालित किया जा सकता है।वे आम तौर पर सबस्टेशन या बिजली के खंभे पर स्थापित होते हैं, और वे विद्युत ग्रिड के बुनियादी ढांचे का एक महत्वपूर्ण घटक हैं।


दोहरे प्रभाव का उपयोग जब GW9-10 श्रृंखला अलगाव स्विच को वैक्यूम सर्किट ब्रेकर के साथ इस्तेमाल किया जा सकता है।



नियंत्रक की विशेषताएंः

बुद्धिमान टर्मिनल नियंत्रकों में सुरक्षा, स्वचालित नियंत्रण, निरीक्षण/प्रश्न, संचार और सॉफ्टवेयर प्रबंधन जैसे कार्य होते हैं।

1.व्यापक कार्यक्षमता:

• सर्किट सुरक्षा, रिमोट कंट्रोल, अलार्म और रिमोट मॉनिटरिंग जैसे विभिन्न कार्यों को पूरी तरह से लागू करें।

2कम लागत और व्यावहारिकता:

• जीएसएम नेटवर्क में किसी प्रकार के संचार हार्डवेयर निवेश की आवश्यकता नहीं है। बस एक सिम कार्ड खरीदें और एसएमएस सेवाओं को सक्रिय करें।

3कई सुरक्षा उपाय:

• विशेष मोबाइल फोन का उपयोग करें, जानकारी को एन्क्रिप्ट करें, पासवर्ड सत्यापित करें और अन्य सुरक्षा उपाय करें।

• जीएसएम मॉड्यूल एक मोबाइल नंबर निर्दिष्ट कर सकता है और केवल बंधे हुए फोन से कमांड स्वीकार करता है।

• रिमोट कंट्रोल और अन्य कमांड के लिए संचार संदेश एन्क्रिप्टेड होते हैं।

• सिस्टम नियंत्रण की सुरक्षा सुनिश्चित करने और गलत संचालन को रोकने के लिए पूर्व-सेट-पुष्टि-कार्य-सत्यापन रिमोट कंट्रोल विधि का पालन करता है।

4. सरल प्रणाली विन्यासः

• किसी भी संचार लाइनों या डिबग संचार लाइनों को स्थापित करने की आवश्यकता नहीं है।

• बस एसएमएस इंटेलिजेंट मॉनिटरिंग टर्मिनल को सही ढंग से स्थापित करें, सिम कार्ड डालें, निर्दिष्ट मोबाइल नंबर सेट करें, और सिस्टम चलना शुरू हो जाएगा।

5.मोबाइल निगरानी कभी भी, कहीं भी:

• सिग्नल के साथ किसी भी स्थान पर वास्तविक समय में निगरानी और देखने की अनुमति है, बिना निगरानी के लिए कर्मियों को तैनात करने की आवश्यकता के।




आवेदनः

1खनन परिचालनः ZW20 स्विच का उपयोग खनन परिचालनों में भूमिगत और सतह खदानों में विद्युत उपकरण और बिजली वितरण नेटवर्क को नियंत्रित करने और सुरक्षा देने के लिए किया जाता है।

2डाटा सेंटरः महत्वपूर्ण आईटी बुनियादी ढांचे के लिए विश्वसनीय बिजली वितरण और सुरक्षा सुनिश्चित करने के लिए स्विच का उपयोग डेटा केंद्रों में किया जाता है।यह कुशल लोड स्विचिंग और विद्युत खराबी के खिलाफ सुरक्षा को सक्षम बनाता है.

3तेल और गैस उद्योगः ZW20 स्विच तेल और गैस उद्योग में रिफाइनरियों, पाइपलाइनों और अपतटीय प्लेटफार्मों में विद्युत उपकरणों के नियंत्रण और सुरक्षा के लिए आवेदन पाता है।

4बुनियादी ढांचा परियोजनाएंः स्विच का उपयोग विभिन्न बुनियादी ढांचा परियोजनाओं में किया जाता है, जैसे कि हवाई अड्डों, बंदरगाहों और स्टेडियमों में, विश्वसनीय बिजली वितरण और सुरक्षा के लिए।

5जल और अपशिष्ट जल उपचार सुविधाएंः ZW20 स्विच का उपयोग पंप स्टेशनों, उपचार संयंत्रों,और वितरण नेटवर्क.




विशेषताएं:

1प्रदूषण का सामना करने की क्षमता, उच्च और निम्न तापमान प्रतिरोध, और कोई दहन या विस्फोट जोखिम नहीं।

2पूरी तरह से बंद संरचना, घेर में SF6 गैस से भरा, उत्कृष्ट सील प्रदर्शन, उच्च तापमान और आर्द्र क्षेत्रों में उपयोग के लिए उपयुक्त।

3एक वर्तमान ट्रांसफार्मर (सीटी) से लैस है जो सूचना विश्लेषण के लिए बुद्धिमान नियंत्रक को वर्तमान आउटपुट करता है। परिवर्तन अनुपात समायोज्य है,और कनेक्शन टर्मिनल संबंधित टर्मिनल सोकेट से जुड़ा जा सकता है.

4ऑपरेटिंग तंत्र अभिनव और सरल है, छोटे आकार और हल्के वजन के साथ, सुरक्षित और विश्वसनीय संचालन सुनिश्चित करता है।

5बाहरी आवरण में "ऊर्जा भंडारण", "खुले" और "करीब" स्थितियों के लिए स्पष्ट संकेत हैं।




तकनीकी मापदंडः

ZW20-12 ((F)
