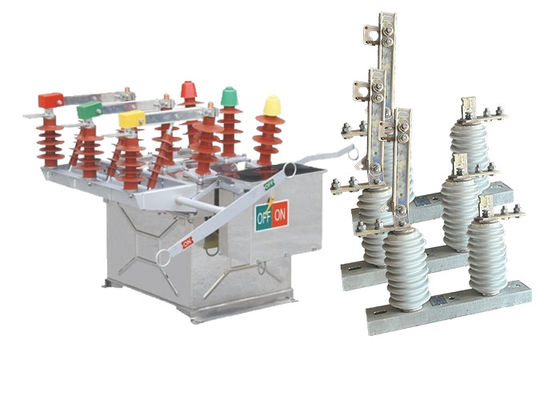

हेंगअंसुन स्वचालित वैक्यूम सर्किट ब्रेकर उच्च वोल्टेज डिकोनेक्टर स्विच के साथ संचालित वितरण प्रणाली में प्रयोग किया जाता है
उत्पाद का वर्णन:
ZW8-12 आउटडोर उच्च वोल्टेज एसी वैक्यूम सर्किट ब्रेकर एक प्रकार का विद्युत स्विचगियर है जिसका उपयोग आमतौर पर पावर ट्रांसमिशन और वितरण प्रणालियों में किया जाता है।यह बाहरी वातावरण में काम करने के लिए डिज़ाइन किया गया है और अधिकतम 12kV के वोल्टेज और 50Hz की आवृत्ति के लिए रेट किया गया है.
ZW8-12 सर्किट ब्रेकर का मुख्य कार्य अतिभार या सर्ट सर्किट की खराबी के मामले में विद्युत धारा के प्रवाह को बाधित करना है।यह विद्युत उपकरणों को क्षति से बचाने और बिजली की कमी से बचाने में मदद करता है.
ZW8-12 सर्किट ब्रेकर विशेष रूप से 10kV पर काम करने वाले शहरी और ग्रामीण बिजली नेटवर्क के वितरण प्रणालियों में उपयोग के लिए उपयुक्त है।यह एक परिपक्व और विश्वसनीय उत्पाद है जो कई वर्षों से बिजली उद्योग में व्यापक रूप से उपयोग किया गया है.
ZW8-12 सर्किट ब्रेकर का एक प्रमुख लाभ वैक्यूम इंटरप्टर का उपयोग है।वैक्यूम अवरोधक विद्युत धाराओं को बाधित करने में अत्यधिक कुशल होते हैं और उनके लंबे जीवनकाल और कम रखरखाव आवश्यकताओं के लिए जाने जाते हैंयह ZW8-12 सर्किट ब्रेकर को बिजली वितरण प्रणाली के लिए एक लागत प्रभावी और विश्वसनीय समाधान बनाता है
GW9-10 आउटडोर डिस्कनेक्टर स्विच उच्च वोल्टेज पावर ट्रांसमिशन और वितरण प्रणालियों में एक महत्वपूर्ण भूमिका निभाते हैं।वे विशेष रूप से रखरखाव या मरम्मत के प्रयोजनों के लिए अपने बिजली स्रोतों से सर्किटों को डिस्कनेक्ट करने के लिए डिज़ाइन किए गए हैंप्रणाली पर कार्य करने वाले श्रमिकों की सुरक्षा सुनिश्चित करना।
बाहरी डिस्कनेक्टर स्विच का प्राथमिक कार्य सर्किट को बिजली की आपूर्ति से अलग करना है।यह एक घूर्णन पोल जो स्विच के ब्लेड या संपर्क के खोलने और बंद करने को नियंत्रित करता है के माध्यम से हासिल किया जाता है. पोल को घुमाकर, ब्लेड को संलग्न या अनइंजेक्ट किया जा सकता है, प्रभावी रूप से सर्किट को जोड़ने या डिस्कनेक्ट करना। यह मैनुअल ऑपरेशन स्विच की स्थिति का एक दृश्य संकेत प्रदान करता है,ऑपरेटरों को यह आसानी से निर्धारित करने की अनुमति देता है कि सर्किट चालू है या बंद है.
उच्च वोल्टेज प्रणालियों के साथ काम करते समय ऑपरेटर की सुरक्षा अत्यंत महत्वपूर्ण है। इसलिए, एक बाहरी डिस्कनेक्टर स्विच का पोल आमतौर पर एक गैर-संवाहक सामग्री से बनाया जाता है,जैसे कि शीसे के फाइबर या मिश्रित सामग्रीइस प्रकार की सामग्री का चयन सुनिश्चित करता है कि पोल सिस्टम में मौजूद उच्च वोल्टेज के खिलाफ इन्सुलेशन प्रदान करता है, स्विच ऑपरेशन के दौरान ऑपरेटर को विद्युत झटके से बचाता है।
आउटडोर डिस्कनेक्टर स्विच विभिन्न डिजाइनों और आकारों में उपलब्ध हैं ताकि वे नियंत्रित सर्किट के वोल्टेज और वर्तमान रेटिंग को समायोजित कर सकें।वे आमतौर पर आसानी से पहुंच और संचालन के लिए बाहरी सेटिंग्स में खंभे या संरचनाओं पर स्थापित होते हैंजब अन्य सुरक्षा उपकरणों जैसे सर्किट ब्रेकर और फ्यूज के साथ प्रयोग किया जाता है,डिस्कनेक्टर स्विच विद्युत प्रणाली की समग्र सुरक्षा और विश्वसनीयता में योगदान देते हैं, जिससे एक अलग और सुरक्षा का साधन प्रदान होता है।.
दोहरे प्रभाव का उपयोग जब GW9-10 श्रृंखला अलगाव स्विच को वैक्यूम सर्किट ब्रेकर के साथ इस्तेमाल किया जा सकता है।
विशेषताएं:
1.ZW8-12 आउटडोर उच्च वोल्टेज एसी वैक्यूम सर्किट ब्रेकर में वायु और एपॉक्सी राल कम्पोजिट इन्सुलेशन दोनों के लिए डिज़ाइन किए गए आंतरिक इन्सुलेशन के साथ प्रदूषण विरोधी क्षमता में सुधार किया गया है।यह इन्सुलेशन प्रणाली सर्किट ब्रेकर को पर्यावरण प्रदूषकों से बचाने में मदद करती है, प्रदूषण या कठोर बाहरी परिस्थितियों में भी इसके विश्वसनीय संचालन को सुनिश्चित करता है।
2ZW8-12 सर्किट ब्रेकर एक मिसाइल ऊर्जा भंडारण ऑपरेटिंग तंत्र से लैस है। यह तंत्र सर्किट ब्रेकर को कुशलता से संचालित करने के लिए संग्रहीत ऊर्जा का उपयोग करता है,त्वरित और विश्वसनीय स्विचिंग संचालन को सक्षम करनामिसाइल ऊर्जा भंडारण तंत्र सर्किट ब्रेकर के समग्र प्रदर्शन और विश्वसनीयता को बढ़ाता है।
3.ZW8-12 सर्किट ब्रेकर को एकतरफा (बाएं तरफ) या दोतरफा अलगाव स्विच के साथ-साथ एक बाहरी PT (संभावित ट्रांसफार्मर) के साथ कॉन्फ़िगर किया जा सकता है।यह लचीलापन विशिष्ट प्रणाली आवश्यकताओं के आधार पर बहुमुखी स्थापना विकल्पों की अनुमति देता हैएकतरफा या दोतरफा अलगाव स्विच सर्किट ब्रेकर को बिजली प्रणाली से आसानी से अलग करने में सक्षम बनाता है, जबकि बाहरी पीटी सटीक वोल्टेज माप और निगरानी की सुविधा प्रदान करता है।
स्थानः
बाहरी वैक्यूम सर्किट ब्रेकर और बाहरी उच्च वोल्टेज डिस्कनेक्ट आइसोलेटर के बीच संबंध विद्युत प्रणाली में उनकी पूरक भूमिकाओं में निहित हैः
सर्किट ब्रेकडाउनः वैक्यूम सर्किट ब्रेकर सामान्य संचालन के दौरान या खराबी की स्थिति में विद्युत सर्किट को तोड़ने के लिए जिम्मेदार है।यह वर्तमान प्रवाह को तोड़ने के प्राथमिक साधन के रूप में कार्य करता हैइसके विपरीत, डिस्कनेक्ट आइसोलेटर का उपयोग रखरखाव या मरम्मत गतिविधियों के दौरान सर्किट को बिजली स्रोत से अलग करने के लिए किया जाता है।यह शारीरिक रूप से सर्किट खोलने से सुरक्षा की एक अतिरिक्त परत प्रदान करता है.
समन्वय: उच्च वोल्टेज बिजली प्रणालियों में, वैक्यूम सर्किट ब्रेकर और डिस्कनेक्ट आइसोलेटर को अक्सर एक साथ काम करने के लिए समन्वयित किया जाता है।सर्किट ब्रेकर दोष का पता लगाने और वर्तमान प्रवाह को बाधित करने के लिए ट्रिपिंग के लिए जिम्मेदार है, जबकि डिस्कनेक्ट आइसोलेटर का उपयोग सर्किट को भौतिक रूप से अलग करने और डिस्कनेक्ट का एक दृश्य संकेत प्रदान करने के लिए किया जाता है।
सुरक्षा और रखरखाव: डिस्कनेक्ट आइसोलेटर रखरखाव कर्मियों की सुरक्षा सुनिश्चित करने में महत्वपूर्ण भूमिका निभाता है।डिस्कनेक्ट आइसोलेटर सर्किट को खोलने और एक दृश्यमान हवा अंतर प्रदान करने के लिए संचालित हैयह सुनिश्चित करता है कि उपकरण निष्क्रिय और काम करने के लिए सुरक्षित है। दूसरी ओर, वैक्यूम सर्किट ब्रेकर, सामान्य संचालन के दौरान और खराबी की स्थिति में सिस्टम की रक्षा करता है।
संरचना:
1वैक्यूम इंटरप्टर: वैक्यूम इंटरप्टर सर्किट ब्रेकर का दिल है। इसमें एक स्थिर संपर्क और एक चलती संपर्क होता है जो एक वैक्यूम कक्ष के अंदर सील होता है। जब सर्किट ब्रेकर काम करता है,संपर्क अलग हो जाते हैं, जिससे एक चाप बनता है। वैक्यूम इंटरप्टर की भूमिका चाप को बुझाना और वर्तमान का विश्वसनीय विराम प्रदान करना है।
2ऑपरेटिंग तंत्रः सर्किट ब्रेकर एक ऑपरेटिंग तंत्र से लैस है जो संपर्क खोलने और बंद करने के लिए जिम्मेदार है। यह विभिन्न तंत्रों का उपयोग कर सकता है जैसे कि स्प्रिंग तंत्र,हाइड्रोलिक तंत्र, या विद्युत चुम्बकीय संचालन तंत्र। संचालन तंत्र सर्किट ब्रेकर के सुचारू और विश्वसनीय संचालन को सुनिश्चित करता है।
3अछूता घेरः सर्किट ब्रेकर को अछूता घेर में रखा जाता है, जो नमी, धूल और प्रदूषकों जैसे बाहरी कारकों से सुरक्षा प्रदान करता है।संलग्नक आमतौर पर उच्च गुणवत्ता वाले अछूता सामग्री से बनाया जाता है ताकि आवश्यक डाइलेक्ट्रिक ताकत और अछूता गुण बनाए रखे जा सकें.
4नियंत्रण और सुरक्षा प्रणालीः ZW8-12 सर्किट ब्रेकर में इसके संचालन की निगरानी और नियंत्रण के लिए एक नियंत्रण और सुरक्षा प्रणाली शामिल है। इस प्रणाली में विभिन्न सेंसर, रिले,और असामान्य स्थितियों का पता लगाने के लिए नियंत्रण उपकरणों, सिग्नल इनपुट प्रदान करता है, और सर्किट ब्रेकर के खोलने या बंद करने की शुरुआत करता है।
5.कनेक्शन टर्मिनल: सर्किट ब्रेकर में इनकमिंग और आउटगोइंग इलेक्ट्रिकल कनेक्शन के लिए कनेक्शन टर्मिनल होते हैं। ये टर्मिनल पावर केबल या बसबार को कनेक्ट करने की अनुमति देते हैं,सर्किट ब्रेकर के माध्यम से वर्तमान के प्रवाह को सक्षम.
6सहायक और नियंत्रण घटक: इसके कार्यक्षमता को बढ़ाने के लिए अतिरिक्त सहायक और नियंत्रण घटक सर्किट ब्रेकर में मौजूद हो सकते हैं। इनमें सहायक स्विच शामिल हो सकते हैं,वोल्टेज ट्रांसफार्मरविद्युत मापदंडों की निगरानी, माप और नियंत्रण के लिए आवश्यक विद्युत ट्रांसफार्मर और अन्य सहायक उपकरण।
लाभः
1यह CT23 प्रकार के स्प्रिंग ऊर्जा-स्टोरेज ऑपरेटिंग तंत्र से लैस है। ऊर्जा-स्टोरेज, मोटर या मैनुअल द्वारा खोलने और बंद करने को प्राप्त किया जा सकता है।
2.ZW8-12G में ZW8-12 ब्रेकर और आइसोलेटर होते हैं, जिन्हें संयुक्त ब्रेकर कहा जाता है, जिनका उपयोग सेक्शनलाइजर के रूप में किया जा सकता है।
3ब्रेकर की संरचना एक टैंक में इकट्ठे तीन-चरण, धातु टैंक में संलग्न तीन-चरण वैक्यूम-आर्क बुझाने वाले कक्ष, चरणों के बीच और प्रत्येक चरण के लिए एसएमसी से बने इन्सुलेशन सामग्री है।
4विश्वसनीय प्रदर्शन और उच्च इन्सुलेशन शक्ति।
आवेदनः
1विद्युत वितरणः आउटडोर वैक्यूम सर्किट ब्रेकर का उपयोग विद्युत वितरण प्रणालियों में वितरण ट्रांसफार्मर, फीडर और अन्य उपकरणों को स्विच करने और उनकी सुरक्षा करने के लिए किया जाता है।वे आम तौर पर बाहरी खंभे पर स्थापित होते हैं, सबस्टेशन और स्विचगियर।
2.उपयोगिता के पैमाने पर नवीकरणीय ऊर्जाः आउटडोर वैक्यूम सर्किट ब्रेकर का उपयोग उपयोग उपयोगिता के पैमाने पर नवीकरणीय ऊर्जा परियोजनाओं में किया जाता है, जैसे पवन और सौर फार्म, इनवर्टर और अन्य उपकरणों को स्विच करने और सुरक्षा के लिए.
3.रेलवे प्रणालीः बाहरी वैक्यूम सर्किट ब्रेकर का उपयोग रेल प्रणाली में, जैसे सिग्नलिंग प्रणाली और रेलवे बुनियादी ढांचे में, विद्युत उपकरणों को स्विच करने और उनकी सुरक्षा के लिए किया जाता है।
4खनन संचालनः बाहरी वैक्यूम सर्किट ब्रेकर का उपयोग खनन संचालन में कठोर बाहरी वातावरण में विद्युत उपकरणों को स्विच करने और उनकी सुरक्षा करने के लिए किया जाता है।
5तेल और गैस उद्योगः बाहरी वैक्यूम सर्किट ब्रेकर का उपयोग तेल और गैस उद्योग में पंप, कंप्रेसर और पाइपलाइन जैसे विद्युत उपकरणों को स्विच करने और उनकी सुरक्षा के लिए किया जाता है।
तकनीकी पैरामीटरः
ZW8-12
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | ||||||||
| 1 | नामित वोल्टेज | केवी | 12 | ||||||||
| 2 | नामित इन्सुलेशन स्तर | 1 मिनट औद्योगिक आवृत्ति प्रतिरोधक वोल्टेज | शुष्क परीक्षण | 42 | |||||||
| गीला परीक्षण | 34 | ||||||||||
| बिजली के झटके का सामना करें वोल्टेज (पीक) | 75 | ||||||||||
| 3 | रेटेड करंट | ए | 630 | ||||||||
| 4 | लघु सर्किट के लिए नामित ब्रेक चालू | kA | 20 | ||||||||
| 5 | लघु सर्किट के नामित ब्रेक चालू समय | समय | 30 | ||||||||
| 6 | लघु सर्किट स्विचिंग वर्तमान (पीक) | kA | 50 | ||||||||
| 7 | वर्तमान का सामना करने वाली नामित चोटी | 50 | |||||||||
| 8 | नामित कम समय का प्रतिरोध करंट | 20 | |||||||||
| 9 | नामित शॉर्ट सर्किट अवधि | एस | 4 | ||||||||
| 10 | तोड़ने का समय (पृथक उत्तेजना विच्छेदन) |
अधिकतम ऑपरेटिंग वोल्टेज | एमएस | 15-50 | |||||||
| नामित परिचालन वोल्टेज | 30-60 | ||||||||||
| न्यूनतम परिचालन वोल्टेज | |||||||||||
| 11 | बंद होने का समय | 25-50 | |||||||||
| 12 | पूर्ण विच्छेदन समय | ≤100 | |||||||||
| 13 | आर्क जलने का समय | ≤20 | |||||||||
| 14 | यांत्रिक जीवनकाल | समय | 10000 | ||||||||
| 15 | बंद करने का कार्य | J | 70 | ||||||||
| 16 | ऊर्जा भंडारण मोटर की नाममात्र इनपुट शक्ति | W | < 250 | ||||||||
| 17 | नामित परिचालन वोल्टेज/नामित सहायक सर्किट वोल्टेज | वी | DC220 | ||||||||
| AC220 | |||||||||||
| 18 | नामित वोल्टेज पर ऊर्जा भंडारण समय | एस | <10 | ||||||||
| 19 | ओवरकंट्रेंट डिकॉपलर | रेटेड करंट | ए | 5 | |||||||
| विच्छेदन करंट की सटीकता | % | ±10 | |||||||||
GW9-10
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवन काल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
