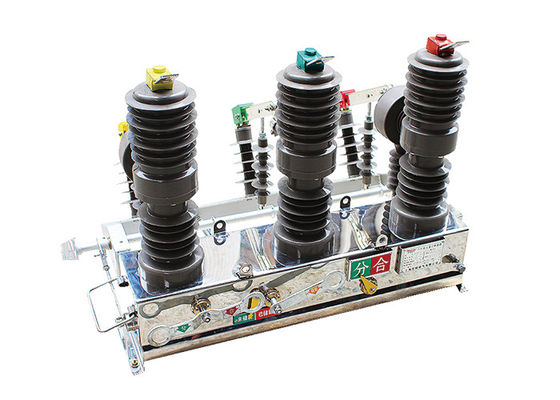

तीन चरण स्तंभ प्रकार आउटडोर स्वचालित वैक्यूम सर्किट ब्रेकर आसान संचालन सीमांकन विद्युत sectionlizer
उत्पाद का वर्णन:
ZW32-12 स्वचालित वैक्यूम सर्किट ब्रेकर विशेष रूप से बाहरी वातावरण के लिए डिज़ाइन किया गया है। इसमें बढ़ी हुई स्थायित्व और मौसम प्रतिरोध है,जिससे यह विभिन्न कठोर मौसम की स्थिति जैसे बारिश का सामना कर सकता हैयह बाहरी प्रतिष्ठानों में विश्वसनीय संचालन और दीर्घायु सुनिश्चित करता है।
यह इलेक्ट्रॉनिक प्रणालियों में प्रभावी रूप से भार धाराओं, अधिभार धाराओं और शॉर्ट सर्किट धाराओं को तोड़ने और बंद करने में सक्षम है। यह विश्वसनीय रुकावट और स्विचिंग संचालन प्रदान करता है,विद्युत प्रणाली की सुरक्षा और उचित कार्य को सुनिश्चित करना.
सबस्टेशनों के अतिरिक्त, ZW32-12 वैक्यूम सर्किट ब्रेकर औद्योगिक और खनन उद्यमों में व्यापक अनुप्रयोग पाता है।यह इन सुविधाओं के वितरण प्रणालियों में विश्वसनीय सुरक्षा और नियंत्रण प्रदान करता है, मोटर, ट्रांसफार्मर और अन्य विद्युत उपकरणों को अतिप्रवाह और शॉर्ट सर्किट से सुरक्षित करता है।यह औद्योगिक और खनन संचालन में स्थिर और सुरक्षित बिजली आपूर्ति बनाए रखने में योगदान देता है.
यह विशेष रूप से ग्रामीण बिजली ग्रिड में लगातार संचालन को संभालने के लिए डिज़ाइन किया गया है। यह एक अनुभागीय स्विच के रूप में कार्य करता है, जो बिजली ग्रिड के कुशल विभाजन की अनुमति देता है। जब एक नियंत्रक से लैस होता है,यह वितरण नेटवर्क के स्वचालन को संभव बनाता है, जिससे ग्रामीण बिजली प्रणाली की विश्वसनीयता और दक्षता में सुधार होता है।
एक नियंत्रक की स्थापना के साथ, ZW32-12 वैक्यूम सर्किट ब्रेकर बिजली ग्रिड संचालन में निर्बाध रूप से एकीकृत कर सकता है। यह दूरस्थ निगरानी, नियंत्रण,और वितरण नेटवर्क का स्वचालन, प्रणाली के प्रदर्शन को अनुकूलित करना और कुशल ऊर्जा प्रबंधन को सुविधाजनक बनाना।
आवेदनः
1नवीकरणीय ऊर्जा प्रणालियाँ: ZW32-12 वैक्यूम सर्किट ब्रेकर को आमतौर पर नवीकरणीय ऊर्जा प्रणालियों जैसे सौर ऊर्जा संयंत्रों और पवन फार्मों में उपयोग किया जाता है।यह नवीकरणीय स्रोतों से उत्पन्न बिजली के वितरण के लिए सुरक्षा और नियंत्रण प्रदान करता है, जो प्रणाली के कुशल और विश्वसनीय संचालन को सुनिश्चित करता है।
2डाटा सेंटरः डाटा सेंटरों की बढ़ती मांग के साथ, वैक्यूम सर्किट ब्रेकर महत्वपूर्ण विद्युत बुनियादी ढांचे की सुरक्षा में महत्वपूर्ण भूमिका निभाता है।यह डेटा केंद्रों के भीतर बिजली वितरण प्रणालियों की सुरक्षा करता है, दोषों से संभावित क्षति को रोकना और संवेदनशील उपकरण को निर्बाध बिजली आपूर्ति सुनिश्चित करना।
3.अस्पतालों और स्वास्थ्य सुविधाओं: ZW32-12 वैक्यूम सर्किट ब्रेकर का उपयोग अस्पतालों और स्वास्थ्य सुविधाओं में विद्युत प्रणालियों और चिकित्सा उपकरणों की सुरक्षा के लिए किया जाता है।यह विश्वसनीय सर्किट अवरोध और संभावित खतरों के खिलाफ सुरक्षा प्रदान करता है, महत्वपूर्ण चिकित्सा सेवाओं के निरंतर संचालन को सुनिश्चित करना।
4वाणिज्यिक और आवासीय भवनः वैक्यूम सर्किट ब्रेकर का उपयोग वाणिज्यिक और आवासीय भवनों में विद्युत वितरण और सुरक्षा के लिए किया जाता है।यह विद्युत प्रणालियों की सुरक्षा सुनिश्चित करता है, अधिभार और शॉर्ट सर्किट को रोकने और विद्युत आग के जोखिम को कम करने के लिए।
5रेल प्रणालियोंः ZW32-12 वैक्यूम सर्किट ब्रेकर का उपयोग रेल प्रणालियों में विद्युत प्रतिष्ठानों की सुरक्षा और नियंत्रण के लिए भी किया जाता है, जिसमें सिग्नलिंग प्रणाली, कर्षण बिजली आपूर्ति,और सबस्टेशनयह रेल बुनियादी ढांचे के सुरक्षित और विश्वसनीय संचालन को सुनिश्चित करता है, जिससे प्रणाली की समग्र दक्षता और प्रदर्शन में योगदान होता है।
6तेल और गैस उद्योग: वैक्यूम सर्किट ब्रेकर का उपयोग तेल और गैस उद्योग में रिफाइनरियों, पाइपलाइनों और अपतटीय प्लेटफार्मों में विद्युत उपकरणों की सुरक्षा के लिए किया जाता है।यह खतरनाक वातावरण में सुरक्षित संचालन सुनिश्चित करता है और संभावित विद्युत खराबी से बचाता है.
विशेषताएं:
1उच्च सीलिंग प्रदर्शन के साथ तीन चरण स्तंभ प्रकार की पूरी तरह से संलग्न संरचना।
A.स्थिर और विश्वसनीय ब्रेकिंग प्रदर्शन, कोई दहन या विस्फोट जोखिम नहीं; रखरखाव मुक्त, छोटे आकार, हल्के, और लंबी सेवा जीवन।
B.नमी और ओस की रोकथाम के लिए मजबूत प्रदर्शन, विशेष रूप से ठंडे या नम क्षेत्रों में उपयोग के लिए उपयुक्त है।
C. अच्छी इन्सुलेशन प्रदर्शन, उच्च तापमान प्रतिरोध, यूवी प्रतिरोध और उम्र बढ़ने प्रतिरोध के साथ आयातित सामग्री।
2कुशल और विश्वसनीय लघु स्प्रिंग ऑपरेटिंग तंत्र।
A. ऊर्जा भंडारण मोटर में खोलने और बंद करने के संचालन के लिए कम बिजली की खपत होती है; तंत्र कम घटकों के साथ एक प्रत्यक्ष ट्रांसमिशन विधि को अपनाता है, जिसके परिणामस्वरूप उच्च विश्वसनीयता होती है।
B.प्रचालन तंत्र को एक सील बॉक्स में रखा जाता है ताकि जंग को प्रभावी ढंग से रोका जा सके और तंत्र की विश्वसनीयता में सुधार किया जा सके।
3सुविधाजनक और लचीला नियंत्रण और मुक्त संयोजन प्रदर्शन।
A. इसे तोड़ने के लिए मैन्युअल रूप से संचालित किया जा सकता है या खोलने और बंद करने के लिए विद्युत संचालित किया जा सकता है, साथ ही दूरस्थ स्थान से दूरस्थ रूप से नियंत्रित किया जा सकता है।
B. यह वितरण स्वचालन प्राप्त करने के लिए एक बुद्धिमान नियंत्रक के साथ जोड़ा जा सकता है या एक स्वचालित पुनः बंद करने या अनुभाग बनाने के लिए एक पुनः बंद करने वाले नियंत्रक के साथ संयुक्त किया जा सकता है।
C. यह ओवरकंट्रेंट या शॉर्ट सर्किट सुरक्षा के लिए दो-चरण या तीन-चरण करंट ट्रांसफार्मर से लैस किया जा सकता है।
D.यह बुद्धिमान नियंत्रकों के लिए वर्तमान अधिग्रहण संकेत प्रदान कर सकता है और उपयोगकर्ता आवश्यकताओं के अनुसार मीटरिंग वर्तमान ट्रांसफार्मर से लैस किया जा सकता है।
ई.यह एक अंतर्निहित विरोधी गलत संचालन इंटरलॉकिंग डिवाइस के साथ एक तीन-चरण इंटरलॉकिंग अलगाव स्विच से लैस किया जा सकता है;यह भी आसान रखरखाव के लिए अधिभार arrester स्तंभ इन्सुलेटर के साथ स्थापित किया जा सकता है.
संरचना:
लोड स्विच तीन भागों से बना होता हैः स्तंभ, आधार और स्थापना, निर्धारण और उठाने के लिए निलंबन।
1खंभे पर लगाए गए उच्च वोल्टेज लोड स्विच में वैक्यूम आर्क बुझाने वाले कक्ष के साथ स्थिर और विश्वसनीय ब्रेकिंग प्रदर्शन है। इसमें कोई दहन या विस्फोट जोखिम नहीं है, सुरक्षा,रखरखाव मुक्त, छोटा आकार, हल्का वजन और लंबी सेवा जीवन।
2लोड स्विच एक पूरी तरह से बंद संरचना को अपनाता है जिसमें अच्छी सीलिंग प्रदर्शन, नमी और ओस की रोकथाम क्षमताएं हैं, जो उच्च तापमान और आर्द्र क्षेत्रों में उपयोग के लिए उपयुक्त हैं।
3लोड स्विच को खोलने और बंद करने के लिए मैन्युअल या विद्युत रूप से संचालित किया जा सकता है, और इसे रिमोट-कंट्रोल भी किया जा सकता है।
4ऑपरेटिंग तंत्र अभिनव, सरल, कार्य में विश्वसनीय, आकार में कॉम्पैक्ट है और इसका यांत्रिक जीवनकाल 10,000 ऑपरेशन तक है। ऊर्जा भंडारण मोटर एक डीसी स्थायी चुंबक मोटर है,और वोल्टेज स्तर -220V से चुना जा सकता है, 110V, 48V, या 24V
लाभः
1कॉम्पैक्ट डिजाइनः ZW32-12 वैक्यूम सर्किट ब्रेकर को छोटे आकार के साथ डिज़ाइन किया गया है, जिससे विद्युत प्रतिष्ठानों में स्थान का कुशल उपयोग किया जा सकता है।इसकी कॉम्पैक्ट डिजाइन इसे उन प्रतिष्ठानों के लिए उपयुक्त बनाती है जहां स्थान सीमित है, जैसे कि कॉम्पैक्ट सबस्टेशन या स्विचगियर रूम में।
2.हल्के वजन का निर्माणः ZW32-12 सर्किट ब्रेकर को हल्के पदार्थों का उपयोग करके बनाया गया है, जो इसके कुल वजन को कम करता है। यह हल्का निर्माण इसे संभालने, परिवहन करने में आसान बनाता है।,स्थापना और रखरखाव प्रक्रियाओं के दौरान आवश्यक शारीरिक प्रयास को कम से कम करते हुए।
3रखरखाव-मुक्त संचालनः ZW32-12 वैक्यूम सर्किट ब्रेकर को रखरखाव-मुक्त संचालन के लिए डिज़ाइन किया गया है। यह वैक्यूम इंटरप्टर्स का उपयोग करता है,जो आर्क बुझाने वाले माध्यमों के नियमित रखरखाव या प्रतिस्थापन की आवश्यकता नहीं हैयह सुविधा समय और संसाधनों की बचत करते हुए नियमित रखरखाव गतिविधियों की आवश्यकता को कम करती है।
4.अंटि-कंडेंसेशन उपाय: ZW32-12 सर्किट ब्रेकर में उपकरण के अंदर नमी के निर्माण और संघनन को रोकने के लिए एंटी-कंडेंसेशन उपाय शामिल हैं।इन उपायों में नमी प्रतिरोधी सामग्रियों का उपयोग शामिल हो सकता है, सीलिंग तकनीक और वेंटिलेशन सिस्टम भी नम वातावरण में विश्वसनीय संचालन सुनिश्चित करने के लिए।
5प्रतिकूल मौसम और गंदे वातावरण के प्रतिरोधः ZW32-12 सर्किट ब्रेकर को प्रतिकूल मौसम और गंदे वातावरण का सामना करने के लिए डिज़ाइन किया गया है।यह मजबूत सामग्री और सुरक्षात्मक कोटिंग्स से बना है जो नमी के प्रतिरोध प्रदान करते हैंयह सर्किट ब्रेकर की विश्वसनीयता और प्रदर्शन सुनिश्चित करता है, यहां तक कि चुनौतीपूर्ण बाहरी या औद्योगिक सेटिंग्स में भी।
तकनीकी पैरामीटरः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | फ्रैक्चर का इन्सुलेशन स्तर | काम करने की आवृत्ति ((सूखा परीक्षण/गीला परीक्षण) | 48 | |||||||||
| बिजली के झटके के परीक्षण का वोल्टेज (पीक) | 85 | |||||||||||
| 3 | पृथक्करण का स्तर जमीन/चरण से चरण तक | कार्य आवृत्ति | शुष्क परीक्षण | 42 | ||||||||
| गीला परीक्षण | 34 | |||||||||||
| बिजली के झटके के परीक्षण का वोल्टेज (पीक) | 75 | |||||||||||
| 4 | रेटेड करंट | ए | 630 | |||||||||
| 5 | नामित थर्मल स्थिरता धारा (वास्तविक मूल्य) | kA | 20 | |||||||||
| 6 | लघु सर्किट के लिए नामित ब्रेक चालू (वास्तविक मूल्य) | 25 | ||||||||||
| 7 | थर्मल स्थिरता का नामित समय | s | 4 | |||||||||
| 8 | नामित शॉर्ट सर्किट बंद करने की धारा ((पीक) | kA | 63 | |||||||||
| 9 | नामित गतिशील स्थिरता वर्तमान (पीक) | |||||||||||
| 10 | यांत्रिक जीवनकाल | समय | 10000 | |||||||||
| 11 | आरंभिक नामित धारा | 1000 | ||||||||||
| 12 | आसपास का वायु तापमान | उच्चतम तापमान | °C | -55 | ||||||||
| सबसे कम तापमान | +60 | |||||||||||
| अधिकतम दैनिक तापमान का अंतर | क | ≤25 | ||||||||||
| 13 | ऊंचाई | m | ≤2500 | |||||||||
| 14 | आर्द्रता | दैनिक सापेक्ष आर्द्रता का औसत | % | ≤ 95 | ||||||||
| मासिक सापेक्ष आर्द्रता का औसत | ≤ 90 | |||||||||||
| 15 | भूकंप प्रतिरोधी क्षमता | क्षैतिज त्वरण | घ | 0.25 | ||||||||
| ग्राउंड वर्टिकल त्वरण | 0.125 | |||||||||||
| सुरक्षा कारक | / | 1.67 | ||||||||||
| 16 | हवा की गति | m/s | ≤35 | |||||||||
| 17 | बर्फ की मोटाई | मिमी | ≤20 | |||||||||
