उत्पाद का वर्णन:

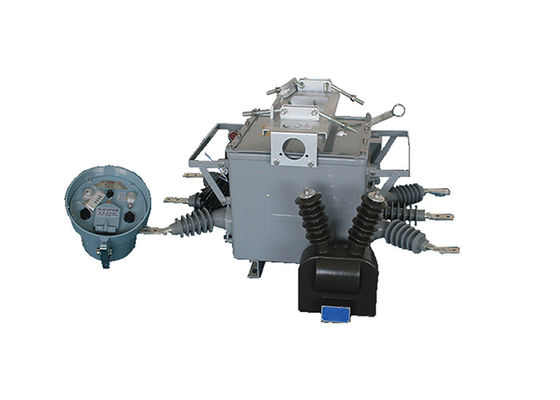

ZW20-12(F) स्वचालित वैक्यूम सर्किट ब्रेकर विशेष रूप से ग्रामीण और शहरी 10 kV वितरण नेटवर्क में बाहरी उपयोग के लिए डिज़ाइन किया गया है।यह लोड वर्तमान जैसे विभिन्न परिदृश्यों को संभालने में सक्षम है, अधिभार धारा, और शॉर्ट सर्किट धारा।
सर्किट ब्रेकर में तीन चरणों का एक सामान्य बॉक्स संरचना है, जिसमें ऑपरेटिंग तंत्र, प्रवाहकीय सर्किट, इन्सुलेशन सिस्टम, सीलिंग तत्व और खोल जैसे आवश्यक घटक शामिल हैं।इन घटकों का समन्वय से कार्य करना सर्किट ब्रेकर के कुशल और सुरक्षित संचालन को सुनिश्चित करता है.
नियंत्रण और निगरानी क्षमताओं को और बढ़ाने के लिए, ZW20-12 ((F) ब्रेकर बुद्धिमान रिमोट टर्मिनलों से लैस है।ये टर्मिनल वितरण स्वचालन अनुप्रयोगों के साथ एकीकरण की अनुमति देते हैं, जिससे रिमोट कंट्रोल और सर्किट ब्रेकर की वास्तविक समय में निगरानी की जा सके।
ZW20-12 ((F) संस्करण के अलावा, ZW20-12 ((Z) नामक एक और विकल्प उपलब्ध है।यह संस्करण एक आउटडोर बुद्धिमान उच्च वोल्टेज एसी सच्चे हवा ब्रेकर है जिसमें जीएसएम लघु संदेश समारोह शामिल हैयह कार्यक्षमता पाठ संदेशों के माध्यम से संचार को सक्षम करती है, जिससे ब्रेकर के लिए नियंत्रण और संचार का एक अतिरिक्त साधन प्रदान होता है।

इसके अतिरिक्त, ZW20-12(F) ब्रेकर को एक बाहरी विभाजन उच्च वोल्टेज एसी सच्ची वायु ब्रेकर प्रणाली बनाने के लिए एक विभाजन स्विच नियंत्रक के साथ जोड़ा जा सकता है।यह संयोजन सर्किट ब्रेकर की समग्र कार्यक्षमता और बहुमुखी प्रतिभा को बढ़ाता है, व्यापक नियंत्रण और सुरक्षा क्षमताएं प्रदान करता है।



नियंत्रक की विशेषताएंः

1. 485 / 232 संचार इंटरफ़ेस, या ऑप्टिकल फाइबर, वायरलेस दूरस्थ निगरानी के माध्यम से सुसज्जित किया जा सकता है; त्वरण समारोह को फिर से बंद करनाः जब स्विच भारी है

2. स्थायी विफलता के मामले में स्वचालित त्वरण ट्रिपिंग

3. रिमोट कंट्रोल/मैनुअल क्लोजिंग ट्रिपिंग और लॉकिंग रीलॉकिंग को तेज करता हैः यदि उपयोगकर्ता लाइन को ओवरहाल करता है और बिजली प्रसारित करता है, यदि वह ग्राउंडिंग चाकू ब्रेक को हटाना भूल जाता है,यात्रा को तेज किया जाना चाहिए

4तीन बार पुनः बंद होने का विलंब समय समायोजित किया जा सकता है।

5. ट्रिपिंग सर्किट एंटी-मिसओपरेशन के डिजाइन को अपनाता है और कूदने को रोकने का कार्य करता है।

6शून्य अनुक्रम धारा क्षेत्र में और बाहर विफल हो सकता है।

7रिमोट कंट्रोल खोलने और बंद करने के लिए गलत संचालन को रोकने के डिजाइन को अपनाता है।




विशेषताएं:

1.ZW20-12(F) स्वचालित वैक्यूम सर्किट ब्रेकर प्रदूषण का सामना करने की मजबूत क्षमता प्रदर्शित करता है। यह पर्यावरण प्रदूषकों के प्रभावों का सामना करने के लिए डिज़ाइन किया गया है,प्रदूषित परिस्थितियों में भी विश्वसनीय प्रदर्शन सुनिश्चित करनायह उच्च और निम्न तापमान प्रतिरोध भी प्रदर्शित करता है, जिससे तापमान के वातावरण की एक विस्तृत श्रृंखला में संचालन संभव हो जाता है। इसके अतिरिक्त सर्किट ब्रेकर में दहन या विस्फोट का कोई खतरा नहीं है,समग्र सुरक्षा में सुधार.

2पूरी तरह से बंद संरचना के साथ, सर्किट ब्रेकर को घेर के भीतर SF6 गैस से भरा जाता है। यह डिजाइन उत्कृष्ट सील प्रदर्शन प्रदान करता है,इसे उच्च तापमान और आर्द्र क्षेत्रों में तैनाती के लिए उपयुक्त बनानासीलबंद आवरण बाहरी तत्वों से आंतरिक घटकों की रक्षा करता है, जिससे इष्टतम प्रदर्शन और दीर्घायु सुनिश्चित होता है।

3. सर्किट ब्रेकर एक करंट ट्रांसफार्मर (CT) से लैस है जो सूचना विश्लेषण के लिए बुद्धिमान नियंत्रक को आउटपुट करंट देता है। CT का परिवर्तन अनुपात समायोज्य है,प्रणाली के विन्यास में लचीलापन की अनुमति देता हैकनेक्शन टर्मिनलों को संबंधित टर्मिनल सॉकेट से आसानी से जोड़ा जा सकता है, जिससे सुविधाजनक स्थापना और रखरखाव प्रक्रियाओं की सुविधा होती है।

4सर्किट ब्रेकर का संचालन तंत्र अभिनव और सरल है, जिसके परिणामस्वरूप एक कॉम्पैक्ट आकार और हल्के निर्माण होता है। यह डिजाइन सुरक्षित और विश्वसनीय संचालन सुनिश्चित करता है,खराबी या विफलता के जोखिम को कम करनाइसके कॉम्पैक्ट आकार से अंतरिक्ष की बचत और आसान हैंडलिंग में भी योगदान मिलता है।

5सर्किट ब्रेकर के बाहरी आवरण में "ऊर्जा भंडारण", "खुले" और "करीब" स्थितियों के लिए स्पष्ट संकेतक हैं। ये संकेतक स्पष्ट दृश्य संकेत प्रदान करते हैं,सर्किट ब्रेकर की परिचालन स्थिति की आसानी से पहचान करने में सक्षमयह दृश्य प्रतिक्रिया परिचालन दक्षता में वृद्धि करती है और सर्किट ब्रेकर की स्थिति की सटीक निगरानी सुनिश्चित करती है।

संरचना:

1माइक्रो कंप्यूटर आधारित रिले सुरक्षा और निगरानी उपकरण सर्किट ब्रेकर प्रणाली के नियंत्रक के रूप में कार्य करता है।यह सटीक और कुशल रिले सुरक्षा और निगरानी कार्यों प्रदान करने के लिए उन्नत माइक्रो कंप्यूटर प्रौद्योगिकी का उपयोग करता है.

2नियंत्रक को मजबूत मौसम प्रतिरोध के साथ बनाया गया है, जिससे यह विभिन्न पर्यावरणीय परिस्थितियों का सामना करने में सक्षम है। यह संघनक के खिलाफ सुरक्षा से भी लैस है,आर्द्र या नम वातावरण में भी विश्वसनीय संचालन सुनिश्चित करना.

3एक सुरक्षित और विश्वसनीय कनेक्शन स्थापित करने के लिए, नियंत्रक को विमानन कनेक्टरों का उपयोग करके स्विच बॉडी से जोड़ा जाता है। ये कनेक्टर उच्च स्तर की स्थिरता और स्थायित्व प्रदान करते हैं,नियंत्रक और स्विच के बीच उचित संचार और कार्यक्षमता सुनिश्चित करना.

4नियंत्रक में उत्कृष्ट कनेक्शन विश्वसनीयता है, जिससे संकेत हानि या व्यवधान का जोखिम कम हो जाता है। यह उच्च सुरक्षा स्तर बनाए रखता है,रिले सुरक्षा और निगरानी प्रणाली की अखंडता और सटीकता की रक्षा करना.

पर्यावरणीय परिस्थितियाँ:

1ऊंचाईः 2000 मीटर

2परिवेश का तापमानःबाहर -30°C~+55°C

उच्चतम वार्षिक औसत तापमान 20°C है

अधिकतम दैनिक औसत तापमान 30°C है

3. सापेक्ष आर्द्रता:95% ((25°C)

4. भूकंपीय क्षमताःजमीन स्तर त्वरण 0.3g

जमीन का ऊर्ध्वाधर त्वरण 0.15g

तीन साइन तरंगों के लिए कार्य करते हुए

सुरक्षा कारक 1.67

5. भूकंपीय तीव्रता:7 डिग्री

6अधिकतम दैनिक तापमान अंतर:25°C

7.स्थापना का स्थानःबाहरी, 10kv हवाई लाइन उपयोगकर्ता की जिम्मेदारी सीमांकन बिंदु

8ग्राउंडिंग विधि: तटस्थ बिंदु स्पर्श नहीं करता है, चाप दमन कॉइल ग्राउंडिंग और कम प्रतिरोध ग्राउंडिंग




तकनीकी मापदंडः

नियंत्रक का तकनीकी पैरामीटर:
