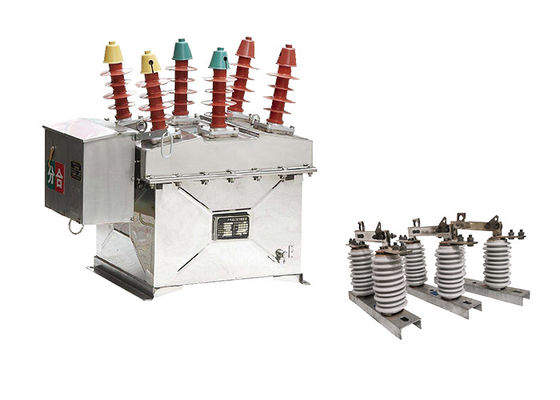

पोल माउंट ऑटोमैटिक वैक्यूम सर्किट ब्रेकर 630A/1250A इंटेलिजेंट आउटडोर वैक्यूम लोड ब्रेक स्विच
उत्पाद का वर्णन:
ZW8-12 स्वचालित वैक्यूम सर्किट ब्रेकर को अंतरराष्ट्रीय मानकों के अनुरूप डिजाइन किया गया है और उन्नत प्रौद्योगिकियों का उपयोग करके निर्मित किया गया है। इसका नामित वोल्टेज 12kV है,630A तक का नाममात्र करंट, और 20kA तक की शॉर्ट-सर्किट ब्रेकिंग करंट।
सर्किट ब्रेकर में वैक्यूम इंटरप्टर, ऑपरेटिंग मैकेनिज्म और कंट्रोल सिस्टम सहित कई प्रमुख घटक होते हैं।वैक्यूम इंटरप्टर सर्किट ब्रेकर का दिल है और विद्युत धारा को बाधित करने के लिए जिम्मेदार हैयह वैक्यूम में काम करने के लिए डिज़ाइन किया गया है, जो आर्किंग को रोकने में मदद करता है और विश्वसनीय संचालन सुनिश्चित करता है।
ऑपरेटिंग तंत्र सर्किट ब्रेकर को खोलने और बंद करने के लिए जिम्मेदार है और इसे मैन्युअल या विद्युत रूप से संचालित किया जा सकता है।नियंत्रण प्रणाली सर्किट ब्रेकर की निगरानी करता है और ऑपरेटर को प्रतिक्रिया प्रदान करता है, जिससे उन्हें ब्रेकर की स्थिति की निगरानी करने और किसी भी दोष का पता लगाने की अनुमति मिलती है।
ZW8-12 पोल माउंट सर्किट ब्रेकर को अत्यधिक विश्वसनीय होने के लिए डिज़ाइन किया गया है और न्यूनतम रखरखाव की आवश्यकता होती है। इसमें लंबी सेवा जीवन है और कठोर बाहरी वातावरण का सामना करने में सक्षम है,इसे व्यापक अनुप्रयोगों में उपयोग के लिए उपयुक्त बनाना.
विशेषताएं:
माइक्रो कंप्यूटर सुरक्षा कार्य
1.इसमें तीन चरणों का विद्युत संरक्षण कार्य होता हैः तेज गति, समय-सीमित तेज गति और अतिप्रवाह संरक्षण।
2. तेज और धीमी गति से टाइमिंग की सुविधाओं की लचीली सेटिंग।
3उपयोगकर्ता सुरक्षा मान और देरी निर्धारित कर सकते हैं।
फिर से बंद करने का कार्य
1. तीन तक पुनः बंद करने के कार्य निर्धारित किए जा सकते हैं.
2उपयोगकर्ता पुनः बंद करने के कार्यों की संख्या और विभिन्न पुनः बंद करने के अंतराल को स्वतंत्र रूप से चुन सकते हैं।
3इसमें पुनः बंद होने से पहले त्वरण, पुनः बंद होने के बाद त्वरण और अनुक्रमिक समन्वय चयन के कार्य होते हैं।
नेटवर्क पुनर्निर्माण कार्य
1.इसमें कम वोल्टेज ट्रिप लॉक, ऑटोमैटिक रीलॉकिंग, कम समय के लिए कोई रीलॉकिंग, लगातार कोई रीलॉकिंग, कम वोल्टेज रीलॉकिंग, ऑटोमैटिक रीसेट, स्टैंडबाय सुरक्षा मूल्य की कम समय की सक्रियता शामिल है,और स्टैंडबाय सुरक्षा मूल्य की निरंतर सक्रियता.
2रिंग नेटवर्क संचालन के दौरान पूर्व निर्धारित कार्य के अनुसार वितरित बुद्धिमान नियंत्रण को महसूस किया जा सकता है।
3जब नेटवर्क में खराबी होती है, तो यह स्वचालित रूप से गलती को साफ करता है, गलती वाले क्षेत्र को अलग करता है, स्वचालित रूप से बिजली हस्तांतरित करता है, और गैर-त्रुटि वाले क्षेत्र में बिजली बहाल करता है।
माप कार्य
1यह वोल्टेज, करंट और अन्य ऑपरेटिंग डेटा के साथ-साथ घटना रिकॉर्ड भी रिकॉर्ड करता है।
एफटीयू फंक्शन
1यह रिमोट कंट्रोल, टेलीमेट्री, रिमोट सिग्नलिंग और रिमोट समायोजन के चार रिमोट फंक्शन प्राप्त कर सकता है।
2इसमें रिमोट कंट्रोल, विभिन्न राज्य रिमोट मॉनिटरिंग, विभिन्न माप मानों और घटना रिकॉर्ड का रिमोट डिस्प्ले और विभिन्न सेट मानों का रिमोट समायोजन शामिल है।
संचार इंटरफेस और प्रोटोकॉल
नियंत्रक एक डेटा इंटरफेस और मानक दूरस्थ संचार प्रोटोकॉल से लैस है, जो फाइबर, वायर्ड और वायरलेस जैसे विभिन्न संचार विधियों का समर्थन करता है,बिजली वितरण स्वचालन प्रणाली में एक दूरस्थ टर्मिनल के रूप में सेवा.
रिमोट कंट्रोल फंक्शन
यह एक वायरलेस रिमोट कंट्रोलर से लैस किया जा सकता है ताकि सुरक्षित और विश्वसनीय संचालन के साथ निकट दूरी पर रिमोट खोलने और बंद करने के संचालन को प्राप्त किया जा सके।
बैकअप बैटरी
1यह एक बैकअप बैटरी के साथ सुसज्जित किया जा सकता है ताकि एसी हानि के बाद 12 घंटे तक सामान्य संचालन बनाए रखा जा सके।
दोहरी शक्ति स्विचिंग सुरक्षा कार्य
1इसमें दोहरी पावर म्यूचुअल कंट्रोल है, जिसमें पावर-ऑन पर ऑटोमैटिक लेट-रीक्लॉश फंक्शन और पावर-आउट पर ऑटोमैटिक लेट-ट्रिप फंक्शन है।
2बाहर जाने वाले पक्ष का कार्य विद्युत विद्युत् होने पर बंद नहीं होना है और दो स्विच स्थितियां आपस में जुड़ी हुई हैं।
संरचना:
1मोल्ड आधारित एक बार स्ट्रेचिंग फोर्मिंग टेक्नोलॉजीः घेर का ऊपरी कवर उन्नत एक बार स्ट्रेचिंग फोर्मिंग टेक्नोलॉजी का उपयोग करके निर्मित किया जाता है,जो उच्च स्तर की यांत्रिक शक्ति सुनिश्चित करता है, एक IP4X सुरक्षा रेटिंग, और एक सौंदर्य की दृष्टि से सुखद उपस्थिति। यह तकनीक भी आसान स्थापना की सुविधा प्रदान करती है। इसके अतिरिक्त, संलग्नक जंग और संक्षारण के लिए प्रतिरोधी है।उपयोगकर्ताओं के पास स्टेनलेस स्टील या उच्च गुणवत्ता वाले स्टील प्लेट स्प्रे उपचार के बीच विकल्प है.
2. डिस्कनेक्टिंग स्विच (वैकल्पिक): ZW32-12 वैक्यूम सर्किट ब्रेकर एक वैकल्पिक डिस्कनेक्टिंग स्विच सुविधा प्रदान करता है। यह स्विच विशेष रूप से ZW8 स्विच बॉडी यूनिट के आधार पर डिज़ाइन किया गया है।यह वितरण लाइन के रखरखाव के दौरान एक सुविधाजनक और स्पष्ट रूप से दिखाई देने वाले डिस्कनेक्ट बिंदु के रूप में कार्य करता हैगलत संचालन को रोकने के लिए, डिस्कनेक्टिंग स्विच और सर्किट ब्रेकर के बीच एक मैकेनिकल इंटरलॉकिंग डिवाइस शामिल है।यह सुरक्षा को बढ़ाता है और दुर्घटनाओं के जोखिम को कम करता है.
स्थितिः
1परिवेश का तापमानः-40°C~+70°C (औसत दैनिक तापमान +40°C से अधिक नहीं)
2ऊंचाईः 1000 मीटर (अधिकतम 3000 मीटर)
3परिवेश आर्द्रता:औसत दैनिक सापेक्ष आर्द्रता 95% से अधिक नहीं, औसत मासिक सापेक्ष
4.प्रदूषण का स्तर: स्तर IV
5अधिकतम हवा की गतिः700Pa (हवा की गति 35 मीटर/सेकंड के बराबर)
6भूकंप की तीव्रताः 8 स्तर
तकनीकी पैरामीटरः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | ||||||||
| 1 | नामित वोल्टेज | केवी | 12 | ||||||||
| 2 | नामित इन्सुलेशन स्तर | 1 मिनट औद्योगिक आवृत्ति प्रतिरोधक वोल्टेज | शुष्क परीक्षण | 42 | |||||||
| गीला परीक्षण | 34 | ||||||||||
| बिजली के झटके का सामना करें वोल्टेज (पीक) | 75 | ||||||||||
| 3 | रेटेड करंट | ए | 630 | ||||||||
| 4 | लघु सर्किट के लिए नामित ब्रेक चालू | kA | 20 | ||||||||
| 5 | लघु सर्किट के नामित ब्रेक चालू समय | समय | 30 | ||||||||
| 6 | लघु सर्किट स्विचिंग वर्तमान (पीक) | kA | 50 | ||||||||
| 7 | वर्तमान का सामना करने वाली नामित चोटी | 50 | |||||||||
| 8 | नामित कम समय का प्रतिरोध करंट | 20 | |||||||||
| 9 | नामित शॉर्ट सर्किट अवधि | एस | 4 | ||||||||
| 10 | तोड़ने का समय (पृथक उत्तेजना विच्छेदन) |
अधिकतम ऑपरेटिंग वोल्टेज | एमएस | 15-50 | |||||||
| नामित परिचालन वोल्टेज | 30-60 | ||||||||||
| न्यूनतम परिचालन वोल्टेज | |||||||||||
| 11 | बंद होने का समय | 25-50 | |||||||||
| 12 | पूर्ण विच्छेदन समय | ≤100 | |||||||||
| 13 | आर्क जलने का समय | ≤20 | |||||||||
| 14 | यांत्रिक जीवनकाल | समय | 10000 | ||||||||
| 15 | बंद करने का कार्य | J | 70 | ||||||||
| 16 | ऊर्जा भंडारण मोटर की नाममात्र इनपुट शक्ति | W | < 250 | ||||||||
| 17 | नामित परिचालन वोल्टेज/नामित सहायक सर्किट वोल्टेज | वी | DC220 | ||||||||
| AC220 | |||||||||||
| 18 | नामित वोल्टेज पर ऊर्जा भंडारण समय | एस | <10 | ||||||||
| 19 | ओवरकंट्रेंट डिकॉपलर | रेटेड करंट | ए | 5 | |||||||
| विच्छेदन करंट की सटीकता | % | ±10 | |||||||||
