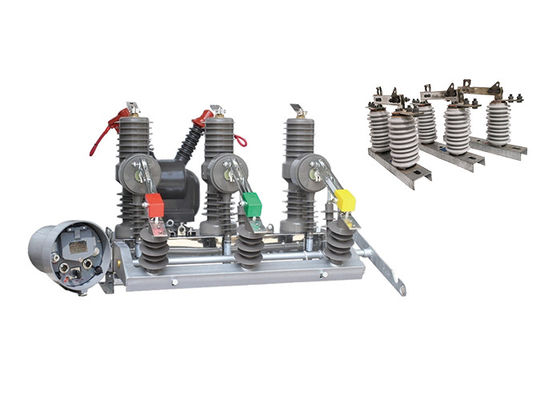

1250A स्वचालित विद्युत वैक्यूम सर्किट ब्रेकर
उत्पाद का वर्णन:
यह स्वचालित वैक्यूम सर्किट ब्रेकर तीन चरण के एसी 50 हर्ट्ज आउटडोर वितरण उपकरण का नामित वोल्टेज है, इसका नामित वर्तमान 630A ~ 1250A है, शॉर्ट-करंट 20kA है।यह मुख्य रूप से लोडिंग करंट का उपयोग करता था,अति-सही और अल्प धारा जो कट-ऑफ और निकट-खुले विद्युत प्रणाली का उपयोग करती है।यह औद्योगिक और खनन स्थापित कंपनी के लिए उपयुक्त है जबकि इसका उद्देश्य प्रणाली की सुरक्षा और नियंत्रण करना है और ग्रामीण और कुछ बार-बार संचालन के स्थान के अनुरूप आसान है।.
नियंत्रक का परिचय:
1. 485 / 232 संचार इंटरफ़ेस के साथ, या ऑप्टिकल फाइबर के माध्यम से, वायरलेस दूरस्थ निगरानी; पुनः बंद करने के बाद त्वरण समारोह; जब स्विच भारी है,स्थायी खराबी के मामले में स्वतः त्वरण ट्रिपिंग;
2.रिमोट/मैनुअल क्लोजिंग ट्रिपिंग को तेज करने के लिए, और क्लोजिंग रीलॉकिंगः उपयोगकर्ता लाइन की मरम्मत के बाद पावर भेजता है, यदि वह ग्राउंडिंग स्विच को निकालना भूल जाता है, तो ट्रिपिंग को तेज करना चाहिए।
3. तीन पुनः बंद होने की देरी का समय समायोजित किया जा सकता है;
4.जंप क्लोजिंग सर्किट में गलत ऑपरेशन के खिलाफ डिजाइन किया गया है और इसमें एंटी-जंप फंक्शन है;
5शून्य-क्रम धारा क्षेत्र के भीतर और क्षेत्र के बाहर दोषों के बीच अंतर कर सकती है;
6रिमोट कंट्रोल स्विच को गलत संचालन को रोकने के लिए डिज़ाइन किया गया है।
तकनीकी विशेषता:
1 उच्च सीलिंग प्रदर्शन के साथ तीन चरण स्तंभ पूर्ण रूप से बंद संरचना
ए.स्थिर और विश्वसनीय ब्रेकिंग प्रदर्शन, कोई दहन और विस्फोट खतरा नहीं; कोई रखरखाव नहीं, छोटी मात्रा, हल्का वजन, लंबी सेवा जीवन।
बी.उच्च आर्द्रता और संघनक प्रतिरोध, विशेष रूप से ठंडे या आर्द्र क्षेत्रों में उपयोग के लिए उपयुक्त।
सी.आयातित सामग्रियों में अच्छी इन्सुलेशन गुण, उच्च तापमान प्रतिरोध, यूवी प्रतिरोध, उम्र बढ़ने प्रतिरोध होते हैं।
2 उच्च दक्षता और विश्वसनीय लघु स्किप ऑपरेटिंग तंत्र
ए.ऊर्जा भंडारण मोटर की शक्ति कम है, गेट की ऊर्जा की खपत कम है, तंत्र ट्रांसमिशन प्रत्यक्ष कार्रवाई ट्रांसमिशन मोड को अपनाता है, भागों की संख्या छोटी है,और विश्वसनीयता उच्च है.
बी.ऑपरेटिंग तंत्र को सीलिंग बॉक्स में रखा जाता है ताकि जंग को प्रभावी ढंग से रोका जा सके और तंत्र की विश्वसनीयता में सुधार किया जा सके।
3 सुविधाजनक और लचीला हेरफेर और मुक्त संयोजन प्रदर्शन
ए.मैनुअल स्विचिंग/इलेक्ट्रिक डिवीजन और क्लोजिंग/रिमोट कंट्रोल ऑपरेशन का प्रयोग किया जा सकता है।
बी.वितरण स्वचालन प्राप्त करने के लिए बुद्धिमान नियंत्रक के साथ, या एक स्वचालित पुनः बंद डिवाइस, खंडित डिवाइस बनाने के लिए संयोग नियंत्रक के साथ।
सी.दो-चरण या तीन-चरण वर्तमान ट्रांसफार्मर को अति-प्रवाह या शॉर्ट सर्किट सुरक्षा के लिए स्थापित किया जा सकता है।
डी.यह बुद्धिमान नियंत्रक के लिए वर्तमान अधिग्रहण संकेत प्रदान कर सकता है और उपयोगकर्ता के अनुरोध के अनुसार मीटरिंग के लिए वर्तमान ट्रांसफार्मर स्थापित कर सकता है।
ई.यह तीन-चरण लिंकेज आइसोलेशन स्विच, त्रुटि-सबूत इंटरलॉकिंग डिवाइस से लैस हो सकता है, और सुविधाजनक रखरखाव के लिए बिजली रोधी स्तंभ इन्सुलेटर से जुड़ा जा सकता है।
लाभः
1.छोटा आकार
2.हल्का वजन
3. रखरखाव मुक्त
4. एंटी कंडेन्सेशन
5प्रतिकूल मौसम और गंदे वातावरण के अनुकूल
तकनीकी पैरामीटर:
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | फ्रैक्चर का इन्सुलेशन स्तर | काम करने की आवृत्ति ((सूखा परीक्षण/गीला परीक्षण) | 48 | |||||||||
| बिजली के झटके के परीक्षण का वोल्टेज (पीक) | 85 | |||||||||||
| 3 | पृथक्करण का स्तर जमीन/चरण से चरण तक | कार्य आवृत्ति | शुष्क परीक्षण | 42 | ||||||||
| गीला परीक्षण | 34 | |||||||||||
| बिजली के झटके के परीक्षण का वोल्टेज (पीक) | 75 | |||||||||||
| 4 | रेटेड करंट | ए | 630 | |||||||||
| 5 | नामित थर्मल स्थिरता धारा (वास्तविक मूल्य) | kA | 20 | |||||||||
| 6 | लघु सर्किट के लिए नामित ब्रेक चालू (वास्तविक मूल्य) | 25 | ||||||||||
| 7 | थर्मल स्थिरता का नामित समय | s | 4 | |||||||||
| 8 | नामित शॉर्ट सर्किट बंद करने की धारा ((पीक) | kA | 63 | |||||||||
| 9 | नामित गतिशील स्थिरता वर्तमान (पीक) | |||||||||||
| 10 | यांत्रिक जीवनकाल | समय | 10000 | |||||||||
| 11 | आरंभिक नामित धारा | 1000 | ||||||||||
| 12 | आसपास का वायु तापमान | उच्चतम तापमान | °C | -55 | ||||||||
| सबसे कम तापमान | +60 | |||||||||||
| अधिकतम दैनिक तापमान का अंतर | क | ≤25 | ||||||||||
| 13 | ऊंचाई | m | ≤2500 | |||||||||
| 14 | आर्द्रता | दैनिक सापेक्ष आर्द्रता का औसत | % | ≤ 95 | ||||||||
| मासिक सापेक्ष आर्द्रता का औसत | ≤ 90 | |||||||||||
| 15 | भूकंप प्रतिरोधी क्षमता | क्षैतिज त्वरण | घ | 0.25 | ||||||||
| ग्राउंड वर्टिकल त्वरण | 0.125 | |||||||||||
| सुरक्षा कारक | / | 1.67 | ||||||||||
| 16 | हवा की गति | m/s | ≤35 | |||||||||
| 17 | बर्फ की मोटाई | मिमी | ≤20 | |||||||||
यह दोगुना प्रभाव का उपयोग जब सर्किट ब्रेकर्स का उपयोग अलगाव डिस्कनेक्टर के साथ किया जाएगा।
