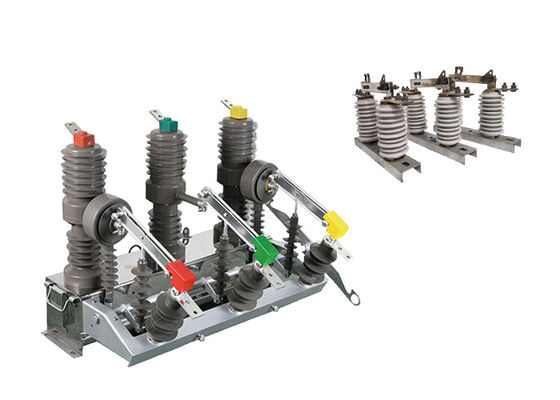

ZW32 12kV HV स्वचालित वैक्यूम सर्किट ब्रेकर इलेक्ट्रिकल एसी इंटेलिजेंट डेमार्केशन आइसोलेशन स्विच के साथ मिलान
उत्पाद का वर्णन:
ZW32 श्रृंखला स्वचालित वैक्यूम सर्किट ब्रेकर तीन-चरण एसी 50 हर्ट्ज आउटडोर वितरण उपकरण का नामित वोल्टेज है, इसका नामित वर्तमान 630A ~ 1250A है, लघु-वर्तमान 20kA है।यह मुख्य रूप से लोडिंग करंट का उपयोग करता था,अति-सही और अल्प धारा जो कट-ऑफ और निकट-खुले विद्युत प्रणाली का उपयोग करती है।यह औद्योगिक और खनन स्थापित कंपनी के लिए उपयुक्त है जबकि इसका उद्देश्य प्रणाली की सुरक्षा और नियंत्रण करना है और ग्रामीण और कुछ बार-बार संचालन के स्थान के अनुरूप आसान है।.
नियंत्रक का परिचय:
1. 485 / 232 संचार इंटरफ़ेस के साथ, या ऑप्टिकल फाइबर के माध्यम से, वायरलेस दूरस्थ निगरानी; पुनः बंद करने के बाद त्वरण समारोह; जब स्विच भारी है,स्थायी खराबी के मामले में स्वतः त्वरण ट्रिपिंग;
2.रिमोट/मैनुअल क्लोजिंग ट्रिपिंग को तेज करने के लिए, और क्लोजिंग रीलॉकिंगः उपयोगकर्ता लाइन की मरम्मत के बाद पावर भेजता है, यदि वह ग्राउंडिंग स्विच को निकालना भूल जाता है, तो ट्रिपिंग को तेज करना चाहिए।
3. तीन पुनः बंद होने की देरी का समय समायोजित किया जा सकता है;
4.जंप क्लोजिंग सर्किट में गलत ऑपरेशन के खिलाफ डिजाइन किया गया है और इसमें एंटी-जंप फंक्शन है;
5शून्य-क्रम धारा क्षेत्र के भीतर और क्षेत्र के बाहर दोषों के बीच अंतर कर सकती है;
6रिमोट कंट्रोल स्विच को गलत संचालन को रोकने के लिए डिज़ाइन किया गया है।
विशेषताएं:
1उच्च सीलिंग प्रदर्शन के साथ तीन चरण स्तंभ प्रकार की पूरी तरह से संलग्न संरचना।
A.स्थिर और विश्वसनीय ब्रेकिंग प्रदर्शन, कोई दहन या विस्फोट जोखिम नहीं; रखरखाव मुक्त, छोटे आकार, हल्के, और लंबी सेवा जीवन।
B.नमी और ओस की रोकथाम के लिए मजबूत प्रदर्शन, विशेष रूप से ठंडे या नम क्षेत्रों में उपयोग के लिए उपयुक्त है।
C. अच्छी इन्सुलेशन प्रदर्शन, उच्च तापमान प्रतिरोध, यूवी प्रतिरोध और उम्र बढ़ने प्रतिरोध के साथ आयातित सामग्री।
2कुशल और विश्वसनीय लघु स्प्रिंग ऑपरेटिंग तंत्र।
A. ऊर्जा भंडारण मोटर में खोलने और बंद करने के संचालन के लिए कम बिजली की खपत होती है; तंत्र कम घटकों के साथ एक प्रत्यक्ष ट्रांसमिशन विधि को अपनाता है, जिसके परिणामस्वरूप उच्च विश्वसनीयता होती है।
B.प्रचालन तंत्र को एक सील बॉक्स में रखा जाता है ताकि जंग को प्रभावी ढंग से रोका जा सके और तंत्र की विश्वसनीयता में सुधार किया जा सके।
3सुविधाजनक और लचीला नियंत्रण और मुक्त संयोजन प्रदर्शन।
A. इसे तोड़ने के लिए मैन्युअल रूप से संचालित किया जा सकता है या खोलने और बंद करने के लिए विद्युत संचालित किया जा सकता है, साथ ही दूरस्थ स्थान से दूरस्थ रूप से नियंत्रित किया जा सकता है।
B. यह वितरण स्वचालन प्राप्त करने के लिए एक बुद्धिमान नियंत्रक के साथ जोड़ा जा सकता है या एक स्वचालित पुनः बंद करने या अनुभाग बनाने के लिए एक पुनः बंद करने वाले नियंत्रक के साथ संयुक्त किया जा सकता है।
C. यह ओवरकंट्रेंट या शॉर्ट सर्किट सुरक्षा के लिए दो-चरण या तीन-चरण करंट ट्रांसफार्मर से लैस किया जा सकता है।
D.यह बुद्धिमान नियंत्रकों के लिए वर्तमान अधिग्रहण संकेत प्रदान कर सकता है और उपयोगकर्ता आवश्यकताओं के अनुसार मीटरिंग वर्तमान ट्रांसफार्मर से लैस किया जा सकता है।
ई.यह एक अंतर्निहित विरोधी गलत संचालन इंटरलॉकिंग डिवाइस के साथ एक तीन-चरण इंटरलॉकिंग अलगाव स्विच से लैस किया जा सकता है;यह भी आसान रखरखाव के लिए अधिभार arrester स्तंभ इन्सुलेटर के साथ स्थापित किया जा सकता है.
लाभः
1कॉम्पैक्ट डिजाइनः ZW32-12 वैक्यूम सर्किट ब्रेकर को छोटे आकार के साथ डिज़ाइन किया गया है, जिससे विद्युत प्रतिष्ठानों में स्थान का कुशल उपयोग किया जा सकता है।इसकी कॉम्पैक्ट डिजाइन इसे उन प्रतिष्ठानों के लिए उपयुक्त बनाती है जहां स्थान सीमित है, जैसे कि कॉम्पैक्ट सबस्टेशन या स्विचगियर रूम में।
2.हल्के वजन का निर्माणः ZW32-12 सर्किट ब्रेकर को हल्के पदार्थों का उपयोग करके बनाया गया है, जो इसके कुल वजन को कम करता है। यह हल्का निर्माण इसे संभालने, परिवहन करने में आसान बनाता है।,स्थापना और रखरखाव प्रक्रियाओं के दौरान आवश्यक शारीरिक प्रयास को कम से कम करते हुए।
3रखरखाव-मुक्त संचालनः ZW32-12 वैक्यूम सर्किट ब्रेकर को रखरखाव-मुक्त संचालन के लिए डिज़ाइन किया गया है। यह वैक्यूम इंटरप्टर्स का उपयोग करता है,जो आर्क बुझाने वाले माध्यमों के नियमित रखरखाव या प्रतिस्थापन की आवश्यकता नहीं हैयह सुविधा समय और संसाधनों की बचत करते हुए नियमित रखरखाव गतिविधियों की आवश्यकता को कम करती है।
4.अंटि-कंडेंसेशन उपाय: ZW32-12 सर्किट ब्रेकर में उपकरण के अंदर नमी के निर्माण और संघनन को रोकने के लिए एंटी-कंडेंसेशन उपाय शामिल हैं।इन उपायों में नमी प्रतिरोधी सामग्रियों का उपयोग शामिल हो सकता है, सीलिंग तकनीक और वेंटिलेशन सिस्टम भी नम वातावरण में विश्वसनीय संचालन सुनिश्चित करने के लिए।
5प्रतिकूल मौसम और गंदे वातावरण के प्रतिरोधः ZW32-12 सर्किट ब्रेकर को प्रतिकूल मौसम और गंदे वातावरण का सामना करने के लिए डिज़ाइन किया गया है।यह मजबूत सामग्री और सुरक्षात्मक कोटिंग्स से बना है जो नमी के प्रतिरोध प्रदान करते हैंयह सर्किट ब्रेकर की विश्वसनीयता और प्रदर्शन सुनिश्चित करता है, यहां तक कि चुनौतीपूर्ण बाहरी या औद्योगिक सेटिंग्स में भी।
आवेदनः
1नवीकरणीय ऊर्जा प्रणालियाँ: ZW32-12 वैक्यूम सर्किट ब्रेकर को आमतौर पर नवीकरणीय ऊर्जा प्रणालियों जैसे सौर ऊर्जा संयंत्रों और पवन फार्मों में उपयोग किया जाता है।यह नवीकरणीय स्रोतों से उत्पन्न बिजली के वितरण के लिए सुरक्षा और नियंत्रण प्रदान करता है, जो प्रणाली के कुशल और विश्वसनीय संचालन को सुनिश्चित करता है।
2डाटा सेंटरः डाटा सेंटरों की बढ़ती मांग के साथ, वैक्यूम सर्किट ब्रेकर महत्वपूर्ण विद्युत बुनियादी ढांचे की सुरक्षा में महत्वपूर्ण भूमिका निभाता है।यह डेटा केंद्रों के भीतर बिजली वितरण प्रणालियों की सुरक्षा करता है, दोषों से संभावित क्षति को रोकना और संवेदनशील उपकरण को निर्बाध बिजली आपूर्ति सुनिश्चित करना।
3.अस्पतालों और स्वास्थ्य सुविधाओं: ZW32-12 वैक्यूम सर्किट ब्रेकर का उपयोग अस्पतालों और स्वास्थ्य सुविधाओं में विद्युत प्रणालियों और चिकित्सा उपकरणों की सुरक्षा के लिए किया जाता है।यह विश्वसनीय सर्किट अवरोध और संभावित खतरों के खिलाफ सुरक्षा प्रदान करता है, महत्वपूर्ण चिकित्सा सेवाओं के निरंतर संचालन को सुनिश्चित करना।
4वाणिज्यिक और आवासीय भवनः वैक्यूम सर्किट ब्रेकर का उपयोग वाणिज्यिक और आवासीय भवनों में विद्युत वितरण और सुरक्षा के लिए किया जाता है।यह विद्युत प्रणालियों की सुरक्षा सुनिश्चित करता है, अधिभार और शॉर्ट सर्किट को रोकने और विद्युत आग के जोखिम को कम करने के लिए।
5रेल प्रणालियोंः ZW32-12 वैक्यूम सर्किट ब्रेकर का उपयोग रेल प्रणालियों में विद्युत प्रतिष्ठानों की सुरक्षा और नियंत्रण के लिए भी किया जाता है, जिसमें सिग्नलिंग प्रणाली, कर्षण बिजली आपूर्ति,और सबस्टेशनयह रेल बुनियादी ढांचे के सुरक्षित और विश्वसनीय संचालन को सुनिश्चित करता है, जिससे प्रणाली की समग्र दक्षता और प्रदर्शन में योगदान होता है।
6तेल और गैस उद्योग: वैक्यूम सर्किट ब्रेकर का उपयोग तेल और गैस उद्योग में रिफाइनरियों, पाइपलाइनों और अपतटीय प्लेटफार्मों में विद्युत उपकरणों की सुरक्षा के लिए किया जाता है।यह खतरनाक वातावरण में सुरक्षित संचालन सुनिश्चित करता है और संभावित विद्युत खराबी से बचाता है.
तकनीकी पैरामीटरः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | फ्रैक्चर का इन्सुलेशन स्तर | काम करने की आवृत्ति ((सूखा परीक्षण/गीला परीक्षण) | 48 | |||||||||
| बिजली के झटके के परीक्षण का वोल्टेज (पीक) | 85 | |||||||||||
| 3 | पृथक्करण का स्तर जमीन/चरण से चरण तक | कार्य आवृत्ति | शुष्क परीक्षण | 42 | ||||||||
| गीला परीक्षण | 34 | |||||||||||
| बिजली के झटके के परीक्षण का वोल्टेज (पीक) | 75 | |||||||||||
| 4 | रेटेड करंट | ए | 630 | |||||||||
| 5 | नामित थर्मल स्थिरता धारा (वास्तविक मूल्य) | kA | 20 | |||||||||
| 6 | लघु सर्किट के लिए नामित ब्रेक चालू (वास्तविक मूल्य) | 25 | ||||||||||
| 7 | थर्मल स्थिरता का नामित समय | s | 4 | |||||||||
| 8 | नामित शॉर्ट सर्किट बंद करने की धारा ((पीक) | kA | 63 | |||||||||
| 9 | नामित गतिशील स्थिरता वर्तमान (पीक) | |||||||||||
| 10 | यांत्रिक जीवनकाल | समय | 10000 | |||||||||
| 11 | आरंभिक नामित धारा | 1000 | ||||||||||
| 12 | आसपास का वायु तापमान | उच्चतम तापमान | °C | -55 | ||||||||
| सबसे कम तापमान | +60 | |||||||||||
| अधिकतम दैनिक तापमान का अंतर | क | ≤25 | ||||||||||
| 13 | ऊंचाई | m | ≤2500 | |||||||||
| 14 | आर्द्रता | दैनिक सापेक्ष आर्द्रता का औसत | % | ≤ 95 | ||||||||
| मासिक सापेक्ष आर्द्रता का औसत | ≤ 90 | |||||||||||
| 15 | भूकंप प्रतिरोधी क्षमता | क्षैतिज त्वरण | घ | 0.25 | ||||||||
| ग्राउंड वर्टिकल त्वरण | 0.125 | |||||||||||
| सुरक्षा कारक | / | 1.67 | ||||||||||
| 16 | हवा की गति | m/s | ≤35 | |||||||||
| 17 | बर्फ की मोटाई | मिमी | ≤20 | |||||||||
यह जब सर्किट ब्रेकर का उपयोग कर प्रभाव दोगुना हो जाएगाd अलगाव डिस्कनेक्टर के साथ।
