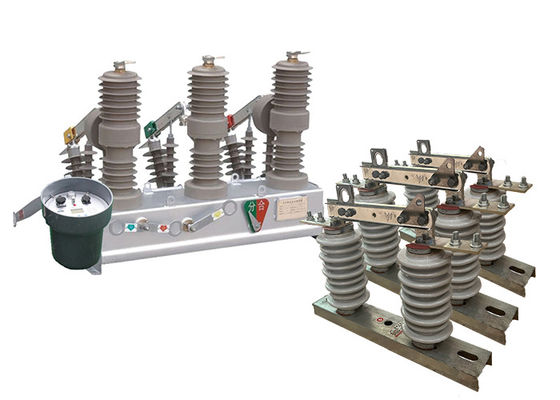

शून्य अनुक्रम सेंसर के साथ संचालित हुकस्टिक भूमिगत विद्युत सेक्शनलाइज़र उच्च वोल्टेज स्वचालित रीसेट
उत्पाद का वर्णन:
ZW32-12(F) स्वचालित रीसेट विद्युत sectionlizer तीन चरण AC 50HZ आउटडोर वितरण उपकरण का नामित वोल्टेज है, इसके नामित वर्तमान 630A ~ 1250A है, लघु-वर्तमान 20kA है।यह मुख्य रूप से लोडिंग करंट का उपयोग करता था,अति-सही और अल्प धारा जो कट-ऑफ और निकट-खुले विद्युत प्रणाली का उपयोग करती है।
यह औद्योगिक और खनन स्थापित करने वाली कंपनी के लिए उपयुक्त है जबकि इसका उद्देश्य प्रणाली की सुरक्षा और नियंत्रण करना है और ग्रामीण और कुछ बार-बार संचालन करने वाले स्थान के अनुकूल है।
GW9-10 संचालित हुकस्टिक एक विद्युत स्विच है जिसे रखरखाव या मरम्मत के प्रयोजनों के लिए विद्युत नेटवर्क या प्रणाली के एक खंड को शेष प्रणाली से अलग करने के लिए डिज़ाइन किया गया है।यह आमतौर पर उच्च वोल्टेज बिजली पारेषण और वितरण प्रणालियों में प्रयोग किया जाता है.
स्विच को सामान्य या असामान्य परिस्थितियों में खोलने और बंद करने के लिए डिज़ाइन किया गया है, जैसे कि एक दोष या ओवर करंट। जब स्विच खुला है,यह भौतिक रूप से नेटवर्क के बाकी हिस्सों से सिस्टम के खंड को अलग करता है, उस खंड में बिजली के प्रवाह को रोकता है।
उच्च वोल्टेज डिस्कनेक्ट स्विच आमतौर पर 600 वोल्ट से 765,000 वोल्ट के बीच वोल्टेज पर काम करने के लिए डिज़ाइन किए जाते हैं, और उन्हें मैन्युअल या स्वचालित रूप से संचालित किया जा सकता है।वे आम तौर पर सबस्टेशन या बिजली के खंभे पर स्थापित होते हैं, और वे विद्युत ग्रिड के बुनियादी ढांचे का एक महत्वपूर्ण घटक हैं।
नियंत्रक का परिचय:
1. 485 / 232 संचार इंटरफ़ेस के साथ, या ऑप्टिकल फाइबर के माध्यम से, वायरलेस दूरस्थ निगरानी; पुनः बंद करने के बाद त्वरण समारोह; जब स्विच भारी है,स्थायी खराबी के मामले में स्वतः त्वरण ट्रिपिंग;
2.रिमोट/मैनुअल क्लोजिंग ट्रिपिंग को तेज करने के लिए, और क्लोजिंग रीलॉकिंगः उपयोगकर्ता लाइन की मरम्मत के बाद पावर भेजता है, यदि वह ग्राउंडिंग स्विच को निकालना भूल जाता है, तो ट्रिपिंग को तेज करना चाहिए।
3. तीन पुनः बंद होने की देरी का समय समायोजित किया जा सकता है;
4.जंप क्लोजिंग सर्किट में गलत ऑपरेशन के खिलाफ डिजाइन किया गया है और इसमें एंटी-जंप फंक्शन है;
5शून्य-क्रम धारा क्षेत्र के भीतर और क्षेत्र के बाहर दोषों के बीच अंतर कर सकती है;
6रिमोट कंट्रोल स्विच को गलत संचालन को रोकने के लिए डिज़ाइन किया गया है।
आवेदनः
1सबस्टेशन: यह आम तौर पर मध्यम वोल्टेज बिजली वितरण की सुरक्षा और नियंत्रण के लिए इनडोर और आउटडोर सबस्टेशन दोनों में उपयोग किया जाता है।वैक्यूम सर्किट ब्रेकर दोष धाराओं के विश्वसनीय रुकावट सुनिश्चित करता है, अधिभार धाराओं, और भार धाराओं, सबस्टेशन उपकरण की सुरक्षा।
2औद्योगिक और खनन उद्यम: औद्योगिक और खनन उद्यमों के वितरण प्रणालियों में मोटरों, ट्रांसफार्मरों,और अन्य विद्युत उपकरणों से overcurrents और शॉर्ट सर्किट सेयह इन सुविधाओं में बिजली आपूर्ति की स्थिरता और सुरक्षा बनाए रखने में मदद करता है।
3ग्रामीण विद्युत ग्रिड: लगातार संचालन का सामना करने की क्षमता के कारण, वैक्यूम सर्किट ब्रेकर ग्रामीण विद्युत ग्रिड में आवेदन के लिए उपयुक्त है। इसका उपयोग अनुभागीय स्विच के रूप में किया जा सकता है,बिजली ग्रिड के कुशल विभाजन की अनुमति देता हैइसके अतिरिक्त, जब यह एक नियंत्रक से लैस होता है, तो यह वितरण नेटवर्क के स्वचालन को सक्षम करता है, जिससे ग्रामीण बिजली प्रणाली की विश्वसनीयता और दक्षता में सुधार होता है।
4वाणिज्यिक भवनः वैक्यूम सर्किट ब्रेकर का उपयोग वाणिज्यिक भवनों में बिजली वितरण और सुरक्षा के लिए भी किया जाता है। यह विद्युत प्रणालियों के सुरक्षित और विश्वसनीय संचालन को सुनिश्चित करता है,उपकरण को नुकसान से रोकना और डाउनटाइम को कम करना.
संरचना:
लोड ब्रेक स्विच में खंभे, आधार और माउंटिंग, फिक्सिंग और लिफ्टिंग के लिए सस्पेंशन होते हैं।
1वैक्यूम इंटरप्टर से लैस स्तंभ उच्च वोल्टेज लोड ब्रेक स्विच में स्थिर और विश्वसनीय ब्रेक प्रदर्शन है, कोई इग्निशन और विस्फोट खतरा नहीं है, सुरक्षा, रखरखाव मुक्त, छोटा आकार,हल्का वजन और लंबी सेवा जीवनआदि।
विशेषताएं
2लोड ब्रेक स्विच पूरी तरह से बंद है, अच्छी तन्यता, नमी के सबूत और dehumidifying के साथ। यह गर्म और नम क्षेत्र में उपयोग के लिए उपयुक्त है।
3लोड ब्रेक स्विच को बंद करने और खोलने का कार्य मैन्युअल या विद्युत या दूरस्थ रूप से किया जा सकता है।
4ऑपरेटिंग तंत्र उपन्यास, सरल, विश्वसनीय, छोटे आकार, यांत्रिक जीवन 10,000 गुना तक है, ऊर्जा भंडारण मोटर एक डीसी स्थायी चुंबक मोटर है,वोल्टेज स्तर -220V-110V-48V-24V है जो चुना जा सकता है.
स्थितिः
1उच्च ऊंचाई संगतताः ZW32-12 स्वचालित रीसेट इलेक्ट्रिक सेक्शनलाइज़र को 2000 मीटर की ऊंचाई पर विश्वसनीय रूप से काम करने के लिए डिज़ाइन किया गया है।यह विशेष रूप से उच्च ऊंचाई वाले प्रतिष्ठानों के साथ जुड़े अद्वितीय पर्यावरणीय परिस्थितियों का सामना करने के लिए डिज़ाइन किया गया है, इस तरह की सेटिंग्स में इसके प्रदर्शन और सुरक्षा सुनिश्चित करता है।
2व्यापक तापमान सीमाः ZW32-12 स्वचालित रीसेट इलेक्ट्रिक सेक्शनलाइज़र -45 °C से +40 °C तक, व्यापक परिवेश वायु तापमान सीमा में काम करने में सक्षम है।यह चरम तापमान को संभालने और अपनी कार्यक्षमता बनाए रखने के लिए बनाया गया है, कठोर जलवायु परिस्थितियों में भी विश्वसनीय सुरक्षा और नियंत्रण प्रदान करता है। इसके अलावा यह 25 °C तक के दैनिक तापमान अंतर को समायोजित करने के लिए डिज़ाइन किया गया है,गतिशील तापमान वातावरण के लिए इसकी उपयुक्तता सुनिश्चित करना.
3पवन प्रतिरोधः पवन गति सीमा 35 मीटर/सेकंड तक होने के कारण, ZW32-12 स्वचालित रीसेट इलेक्ट्रिक सेक्शनलाइज़र उत्कृष्ट पवन प्रतिरोध का प्रदर्शन करता है।यह विभिन्न आउटडोर प्रतिष्ठानों में आम तौर पर अनुभव की जाने वाली तेज हवाओं का सामना कर सकता हैइस विशेषता से सर्किट ब्रेकर के संचालन की स्थिरता और विश्वसनीयता की गारंटी मिलती है, यहां तक कि हवा की स्थिति में भी।
4कठोर वातावरण के प्रतिरोधीः ZW32-12 स्वचालित रीसेट इलेक्ट्रिक सेक्शनलाइज़र को ऐसे वातावरण में स्थापित करने के लिए डिज़ाइन किया गया है जो ज्वलनशील, विस्फोटक खतरनाक रसायनों से मुक्त हों,संक्षारक पदार्थयह जंग प्रतिरोधी सामग्री से बना है और कठिन परिस्थितियों का सामना कर सकता है।कठोर औद्योगिक या बाहरी वातावरण में इसकी स्थायित्व और प्रदर्शन सुनिश्चित करना.
तकनीकी मापदंडः
ZW32-12
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | फ्रैक्चर का इन्सुलेशन स्तर | कार्य आवृत्ति(शुष्क परीक्षण/नमी परीक्षण) | 48 | |||||||||
| बिजली के झटके के परीक्षण का वोल्टेज (पीक) | 85 | |||||||||||
| 3 | पृथक्करण का स्तर जमीन/चरण से चरण तक | कार्य आवृत्ति | शुष्क परीक्षण | 42 | ||||||||
| गीला परीक्षण | 34 | |||||||||||
| बिजली के झटके के परीक्षण का वोल्टेज (पीक) | 75 | |||||||||||
| 4 | रेटेड करंट | ए | 630 | |||||||||
| 5 | नामित थर्मल स्थिरता धारा (वास्तविक मूल्य) | kA | 20 | |||||||||
| 6 | लघु सर्किट के लिए नामित ब्रेक चालू (वास्तविक मूल्य) | 25 | ||||||||||
| 7 | थर्मल स्थिरता का नामित समय | s | 4 | |||||||||
| 8 | नामित शॉर्ट सर्किट बंद करने की धारा ((पीक) | kA | 63 | |||||||||
| 9 | नामित गतिशील स्थिरता वर्तमान (पीक) | |||||||||||
| 10 | यांत्रिक जीवनकाल | समय | 10000 | |||||||||
| 11 | आरंभिक नामित धारा | 1000 | ||||||||||
| 12 | आसपास का वायु तापमान | उच्चतम तापमान | °C | -55 | ||||||||
| सबसे कम तापमान | +60 | |||||||||||
| अधिकतम दैनिक तापमान का अंतर | क | ≤25 | ||||||||||
| 13 | ऊंचाई | m | ≤2500 | |||||||||
| 14 | आर्द्रता | दैनिक सापेक्ष आर्द्रता का औसत | % | ≤ 95 | ||||||||
| मासिक सापेक्ष आर्द्रता का औसत | ≤ 90 | |||||||||||
| 15 | भूकंप प्रतिरोधी क्षमता | क्षैतिज त्वरण | घ | 0.25 | ||||||||
| ग्राउंड वर्टिकल त्वरण | 0.125 | |||||||||||
| सुरक्षा कारक | / | 1.67 | ||||||||||
| 16 | हवा की गति | m/s | ≤35 | |||||||||
| 17 | बर्फ की मोटाई | मिमी | ≤20 | |||||||||
GW9-10
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवन काल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
