इलेक्ट्रिकल सेक्शनलाइज़र 180kg मैन्युअल रूप से स्वचालित रूप से मानक GB1984-2003 वितरण प्रणाली के लिए स्मार्ट नियंत्रक के साथ
उत्पाद का वर्णन:

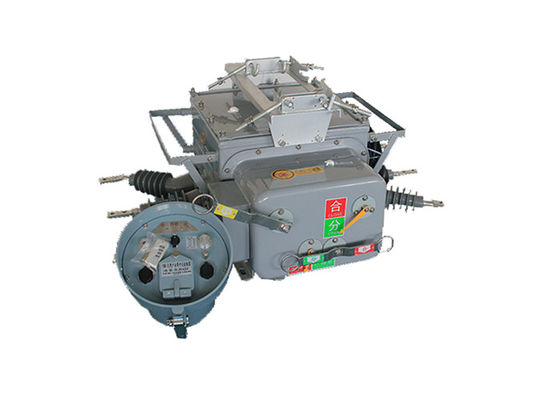

ZW20-12(F) वैक्यूम सर्किट ब्रेकर तीन चरण AC 50Hz आउटडोर HV स्विचगियर मुख्य रूप से ग्रामीण और शहरी 10 kV आउटडोर वितरण नेटवर्क के लिए, एक अलग और संयुक्त भार धारा के रूप में उपयोग किया जाता है,अतिभार वर्तमान, शॉर्ट सर्किट करंट और अन्य समान स्थानों पर।
इसकी पूरी संरचना एक तीन-चरण आम बॉक्स प्रकार है, जिसमें एक ऑपरेटिंग तंत्र, एक प्रवाहकीय सर्किट, एक इन्सुलेशन सिस्टम, एक सीलिंग तत्व और एक खोल शामिल है।
और यह वितरण स्वचालन की अनुप्रयोग आवश्यकताओं को पूरा करने के लिए संबंधित बुद्धिमान दूरस्थ टर्मिनलों का समर्थन कर रहा है।
नियंत्रक की विशेषताएंः
1कई संचार विकल्पः ZW20-12 सर्किट ब्रेकर स्थानीय निगरानी और नियंत्रण के लिए 485/232 संचार इंटरफ़ेस सहित लचीले संचार विकल्प प्रदान करता है।यह फाइबर ऑप्टिक्स या वायरलेस संचार के माध्यम से लंबी दूरी की निगरानी का भी समर्थन कर सकता है, विभिन्न प्रणाली आवश्यकताओं को पूरा करने के लिए बहुमुखी कनेक्टिविटी समाधान प्रदान करता है।
2.आटोमेटिक एक्सेलेरेशन टू ट्रिप: स्थायी खराबी की स्थिति में, सर्किट ब्रेकर स्वचालित रूप से ट्रिप करने के लिए तेजी लाता है। यह सुविधा खराबी की स्थिति में त्वरित और विश्वसनीय प्रतिक्रिया सुनिश्चित करने में मदद करती है,विद्युत प्रणाली को संभावित क्षति को कम करना और समग्र प्रणाली सुरक्षा को बढ़ाना.
3.रिमोट कंट्रोल और मैनुअल रीलॉकिंग के साथ एक्सेलेरेशन टू ट्रिप: ZW20-12 सर्किट ब्रेकर रिमोट कंट्रोल और मैनुअल रीलॉकिंग दोनों ऑपरेशनों का समर्थन करता है।मामलों में जहां लाइन की मरम्मत की जाती है और बिजली बहाल है, लेकिन ग्राउंडिंग चाकू स्विच गलती से जगह पर छोड़ दिया जाता है, सर्किट ब्रेकर को गति देता है, संभावित खतरों को रोकने के लिए एक अतिरिक्त सुरक्षा उपाय प्रदान करता है।
4समायोज्य पुनः बंद करने की देरीः पुनः बंद करने के लिए देरी का समय सभी तीन पुनः बंद करने के प्रयासों के लिए समायोजित किया जा सकता है।यह समायोज्य सुविधा विशिष्ट प्रणाली आवश्यकताओं के आधार पर पुनः बंद होने के समय को ठीक से समायोजित करने की अनुमति देती है, अन्य सुरक्षा उपकरणों के साथ समन्वय को अनुकूलित करना और प्रणाली की विश्वसनीयता में सुधार करना।
5. एंटी-रीक्लेज़िंग फंक्शनलिटी और गलत ऑपरेशन की रोकथाम: ZW20-12 सर्किट ब्रेकर का डिटच/रीक्लेज़िंग सर्किट गलत ऑपरेशन को रोकने के लिए डिज़ाइन किया गया है।इसमें अनजाने में फिर से बंद होने के जोखिम को कम करने के लिए तंत्र और सुरक्षा उपाय शामिल हैंयह सुनिश्चित करना कि सर्किट ब्रेकर केवल नियत समय पर ही काम करता है और संभावित खतरनाक परिदृश्यों से बचा जाता है।
6शून्य-क्रम धारा के साथ दोष भेदः सर्किट ब्रेकर संरक्षित क्षेत्र के अंदर और बाहर होने वाले दोषों के बीच अंतर करने के लिए शून्य-क्रम धारा विश्लेषण का उपयोग करता है।यह क्षमता दोषों को सही ढंग से स्थानिक बनाने और पहचानने में मदद करती है, जिससे विद्युत प्रणाली में विफलता को प्रभावी ढंग से दूर किया जा सके और डाउनटाइम कम किया जा सके।
7. दूरस्थ नियंत्रण गलत संचालन की रोकथाम के लिए डिज़ाइन किया गया: सर्किट ब्रेकर की रिमोट कंट्रोल ट्रिप/रीलॉकिंग सुविधा गलत संचालन को रोकने के लिए डिज़ाइन की गई है।बाहरी कारकों के कारण अनचाहे ट्रिपिंग या फिर से बंद होने के जोखिम को कम करने के लिए विशेष उपाय और सुरक्षा उपाय लागू किए जाते हैं, विश्वसनीय और सटीक रिमोट कंट्रोल कार्यक्षमता सुनिश्चित करता है।
विशेषताएं:
1वैक्यूम इंटरप्टेशन टेक्नोलॉजी: ZW20-12 सर्किट ब्रेकर में वैक्यूम इंटरप्टर का उपयोग आर्क बुझाने वाले माध्यम के रूप में किया जाता है।वैक्यूम इंटरप्टर आर्क को बुझाने में अत्यधिक प्रभावी होते हैं और उत्कृष्ट डाइलेक्ट्रिक शक्ति प्रदान करते हैं, उच्च वोल्टेज धाराओं के विश्वसनीय रुकावट सुनिश्चित करता है।
2.बाहरी अनुप्रयोग: यह सर्किट ब्रेकर विशेष रूप से बाहरी स्थापना के लिए डिज़ाइन किया गया है, जिससे यह सबस्टेशन, वितरण नेटवर्क और अन्य बाहरी विद्युत प्रणालियों में उपयोग के लिए उपयुक्त है।यह कठोर पर्यावरणीय परिस्थितियों का सामना करने के लिए बनाया गया है, जिसमें तापमान परिवर्तन, आर्द्रता और धूल, बारिश और यूवी विकिरण के संपर्क में आना शामिल है।
3उच्च वोल्टेज रेटिंगः ZW20-12 सर्किट ब्रेकर उच्च वोल्टेज अनुप्रयोगों के लिए डिज़ाइन किया गया है, जिसमें 12 किलोवोल्ट (kV) का नामित वोल्टेज है।यह इस वोल्टेज स्तर पर काम कर रहे विद्युत प्रणालियों को संभाल सकता है.
4कॉम्पैक्ट डिज़ाइनः सर्किट ब्रेकर का कॉम्पैक्ट डिज़ाइन है, जिससे इसे आसानी से स्थापित किया जा सकता है और बाहरी स्विचगियर या सबस्टेशन व्यवस्थाओं में एकीकृत किया जा सकता है।कॉम्पैक्ट आकार उपलब्ध स्थापना क्षेत्र के स्थान की बचत और कुशल उपयोग को भी सुविधाजनक बनाता है.
5विश्वसनीय संचालनः ZW20-12 सर्किट ब्रेकर को विश्वसनीय संचालन के लिए डिज़ाइन किया गया है। इसमें उच्च गुणवत्ता वाली सामग्री, सटीक इंजीनियरिंग घटक,और स्थिर और कुशल स्विचिंग संचालन सुनिश्चित करने के लिए उन्नत तंत्र, दोषों या विफलताओं के जोखिम को कम से कम करना।
6सुरक्षा विशेषताएं: सर्किट ब्रेकर ऑपरेटर और सिस्टम सुरक्षा को बढ़ाने के लिए सुरक्षा सुविधाओं से लैस है। इनमें गलत संचालन को रोकने के लिए इंटरलॉकिंग तंत्र शामिल हो सकते हैं।स्थिति की जानकारी प्रदान करने के लिए यांत्रिक और विद्युत संकेतकों, और सुरक्षा शटरों को सक्रिय भागों के साथ आकस्मिक संपर्क को रोकने के लिए।
7रिमोट कंट्रोल और मॉनिटरिंग: ZW20-12 सर्किट ब्रेकर के कुछ संस्करण रिमोट कंट्रोल और मॉनिटरिंग क्षमताओं का समर्थन कर सकते हैं।यह एक केंद्रीय नियंत्रण कक्ष से या एक पर्यवेक्षी नियंत्रण और डेटा अधिग्रहण (SCADA) प्रणाली के माध्यम से सर्किट ब्रेकर के सुविधाजनक संचालन और निगरानी की अनुमति देता है, प्रणाली प्रबंधन और रखरखाव में सुधार।
आवेदन
1सबस्टेशन: ZW20-12 सर्किट ब्रेकर को अक्सर प्राथमिक वितरण प्रणाली के हिस्से के रूप में आउटडोर सबस्टेशन में नियोजित किया जाता है।इसका प्रयोग विद्युत उपकरणों जैसे कि ट्रांसफार्मर की सुरक्षा और नियंत्रण के लिए किया जाता है, जनरेटर, और बसबार।
2वितरण नेटवर्क: यह सर्किट ब्रेकर बाहरी वितरण नेटवर्क के लिए उपयुक्त है जहां उच्च वोल्टेज शक्ति को कई स्थानों पर वितरित किया जाता है।यह दोष धाराओं को बाधित करके और नेटवर्क के दोषपूर्ण वर्गों को अलग करके विश्वसनीय और सुरक्षित संचालन सुनिश्चित करने में मदद करता है.
3औद्योगिक सुविधाएं: ZW20-12 सर्किट ब्रेकर का उपयोग औद्योगिक सुविधाओं जैसे कारखानों, विनिर्माण संयंत्रों और खनन संचालन में पाए जाने वाले बाहरी उच्च वोल्टेज प्रणालियों में किया जाता है।यह महत्वपूर्ण विद्युत उपकरणों की सुरक्षा प्रदान करता है और बिजली की आपूर्ति की निरंतरता सुनिश्चित करता है.
4नवीकरणीय ऊर्जा संयंत्रः बाहरी नवीकरणीय ऊर्जा संयंत्रों जैसे पवन संयंत्रों या सौर ऊर्जा संयंत्रों में,ZW20-12 सर्किट ब्रेकर का उपयोग विद्युत अवसंरचना की रक्षा करने और नवीकरणीय स्रोतों से उत्पन्न बिजली को स्विच करने के लिए किया जाता है.
5.रेलवे: इस सर्किट ब्रेकर का उपयोग रेलवे विद्युतीकरण से जुड़े बाहरी उच्च वोल्टेज प्रणालियों में किया जाता है। यह रेलवे प्रणालियों को बिजली की सुरक्षित और विश्वसनीय आपूर्ति सुनिश्चित करता है,जिसमें ऊपरी कैटेनरी सिस्टम और ट्रैक्शन सबस्टेशन शामिल हैं.
6तेल और गैस उद्योग: ZW20-12 सर्किट ब्रेकर तेल और गैस उद्योग के भीतर बाहरी उच्च वोल्टेज प्रणालियों में आवेदन पाता है।इसका उपयोग अपतटीय प्लेटफार्मों में विद्युत उपकरणों की सुरक्षा और बिजली वितरण को नियंत्रित करने के लिए किया जाता है, रिफाइनरियों और पंप स्टेशनों।
7अवसंरचना परियोजनाएं: ZW20-12 सर्किट ब्रेकर विभिन्न आउटडोर अवसंरचना परियोजनाओं जैसे हवाई अड्डों, बंदरगाहों और बिजली संचरण लाइनों के लिए उपयुक्त है।यह महत्वपूर्ण बुनियादी ढांचे की सुरक्षा और निर्बाध बिजली आपूर्ति सुनिश्चित करने में महत्वपूर्ण भूमिका निभाता है।.
तकनीकी मापदंडः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | ||||||||
| 1 | नामित वोल्टेज | केवी | 12 | ||||||||
| 2 | फ्रैक्चर का इन्सुलेशन स्तर | काम करने की आवृत्ति ((सूखा परीक्षण/गीला परीक्षण) | 48 | ||||||||
| बिजली के झटके के परीक्षण का वोल्टेज (पीक) | 85 | ||||||||||
| 3 | पृथक्करण का स्तर जमीन/चरण से चरण तक | कार्य आवृत्ति | शुष्क परीक्षण | 42 | |||||||
| गीला परीक्षण | 34 | ||||||||||
| बिजली के झटके के परीक्षण का वोल्टेज (पीक) | 75 | ||||||||||
| 4 | रेटेड करंट | ए | 630, 1250 | ||||||||
| 5 | लघु सर्किट के लिए नामित ब्रेक चालू | kA | 16, 20, 25 | ||||||||
| 6 | नामित शॉर्ट सर्किट ब्रेक चालू ब्रेक समय | समय | 30 | ||||||||
| 7 | नामित अल्पकालिक प्रतिरोधक धारा | kA | 16, 20, 25 | ||||||||
| 8 | संक्षिप्त सर्किट का नामित समय | एस | 4 | ||||||||
| 9 | नामित शॉर्ट सर्किट बंद करने की धारा (पीक) | kA | 40, 50, 63 | ||||||||
| 10 | वर्तमान का सामना करने वाली नामित चोटी | kA | 40, 50, 63 | ||||||||
| 11 | यांत्रिक जीवनकाल | समय | 1000 से अधिक | ||||||||
| 12 | आरंभिक नामित धारा | 10000 | |||||||||
| 13 | शुद्ध भार | किलो | 180 | ||||||||
नियंत्रक का तकनीकी पैरामीटर:
| सीरियल नंबर | पैरामीटर | डेटा | ||||||||
| 1 | वोकिंग इनपुट वोल्टेज | AC220V | ||||||||
| 2 | इनपुट कार्य आवृत्ति | 50Hz | ||||||||
| 3 | इनपुट वोल्टेज के लिए अनुमेय वोल्टेज उतार-चढ़ाव सीमा | ±20% | ||||||||
| 4 | उपकरण की कुल शक्ति खपत | <10W | ||||||||
| 5 | चरण वर्तमान इनपुट का नमूनाकरण मूल्य | 60-600 ए | ||||||||
| 6 | निम्न वोल्टेज संचालन की सीमा | १०-१४० वी | ||||||||
| 7 | पावर इनपुट मान के लिए अनुमेय नमूनाकरण त्रुटि | ± 5% | ||||||||
| 8 | अतिप्रवाह सुरक्षा विलंब समय मूल्य | 0.1-0.3s | ||||||||
| 9 | शून्य अनुक्रम धारा के लिए मूल्य सेट करना | 0.2-6A | ||||||||
| 10 | ग्राउंडिंग एक्शन देरी का समय | 0-1200 | ||||||||
