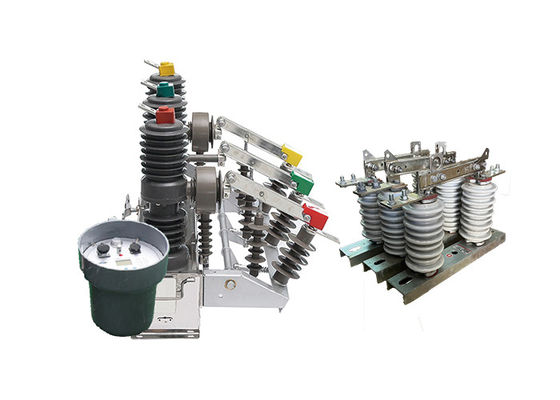

इलेक्ट्रिकल सेक्शनलाइज़र 3P इंटेलिजेंट कंट्रोलर के साथ वैक्यूम सर्किट ब्रेकर जोड़ी आउटडोर सिरेमिक हुकस्टिक के साथ
उत्पाद का वर्णन:
ZW32 श्रृंखला उच्च वोल्टेज वैक्यूम सर्किट ब्रेकर एक आउटडोर वितरण उपकरण है जिसमें 12kV का नामित वोल्टेज और 50Hz का तीन-चरण वैकल्पिक धारा है।यह मुख्य रूप से खोलने और बंद लोड वर्तमान के लिए प्रयोग किया जाता हैयह सबस्टेशन और औद्योगिक एवं खनन उद्यमों की बिजली वितरण प्रणाली में सुरक्षा और नियंत्रण के लिए उपयुक्त है।साथ ही उन स्थानों पर भी जहां ग्रामीण विद्युत ग्रिड अक्सर संचालित होता है।. सर्किट ब्रेकर में छोटी मात्रा, हल्के वजन, एंटी-कंडेनसेशन, मुफ्त रखरखाव आदि की विशेषताएं हैं। यह कठोर मौसम की स्थिति और गंदे वातावरण के अनुकूल हो सकता है।ZW32 श्रृंखला उच्च वोल्टेज वैक्यूम सर्किट ब्रेकर एक आउटडोर वितरण उपकरण है जिसमें 12kV का नामित वोल्टेज और 50Hz का तीन-चरण वैकल्पिक धारा हैइसका प्रयोग मुख्यतः विद्युत प्रणाली में लोड करंट, ओवरलोड करंट और शॉर्ट सर्किट करंट को खोलने और बंद करने के लिए किया जाता है।यह सबस्टेशन और औद्योगिक और खनन उद्यमों के बिजली वितरण प्रणाली में सुरक्षा और नियंत्रण के लिए उपयुक्त है, साथ ही उन स्थानों पर जहां ग्रामीण बिजली नेटवर्क अक्सर संचालित होता है। सर्किट ब्रेकर में छोटी मात्रा, हल्के वजन, एंटी-कंडेनसेशन, मुफ्त रखरखाव आदि की विशेषताएं हैं।यह कठोर मौसम और गंदे वातावरण के अनुकूल हो सकता है.
GW9-10 श्रृंखला हुकस्टिक स्विच एक पोर्टेबल, उच्च वोल्टेज विद्युत स्विच है जिसका उपयोग रखरखाव और मरम्मत के उद्देश्यों के लिए विद्युत सर्किट को अलग करने के लिए किया जाता है।यह आम तौर पर मध्यम से उच्च वोल्टेज पावर ट्रांसमिशन और वितरण प्रणालियों में प्रयोग किया जाता है.
लोडबस्टर इलेक्ट्रिकल आइसोलेटर पोर्टेबल होने के लिए डिज़ाइन किया गया है और आसानी से उस स्थान पर ले जाया जा सकता है जहां इसकी आवश्यकता है। यह उच्च वोल्टेज स्तरों को संभालने में सक्षम है,आमतौर पर कुछ किलोवोल्ट से लेकर कई सौ किलोवोल्ट तक.
स्विच का उपयोग रखरखाव या मरम्मत के प्रयोजनों के लिए बिजली प्रणाली के एक खंड को अलग करने के लिए किया जाता है। इसमें दृश्य संकेतक होते हैं जो दिखाते हैं कि स्विच खुला है या बंद है,ऑपरेटरों के लिए सर्किट की स्थिति को जानना आसान बनाना.
लोडबस्टर इलेक्ट्रिकल आइसोलेटर का उपयोग सर्किट स्विच करने और अलग करने के साथ-साथ ग्राउंडिंग और डी-एनेर्जिंग उपकरण सहित कई प्रकार के अनुप्रयोगों के लिए किया जा सकता है।यह विद्युत खतरों से ऑपरेटरों की रक्षा के लिए सुरक्षा सुविधाओं के साथ बनाया गया है, जैसे कि अछूता सामग्री जो जीवित भागों के साथ आकस्मिक संपर्क को रोकती है।
स्विच का उपयोग करना आसान है और इसे संचालित करने के लिए न्यूनतम प्रशिक्षण की आवश्यकता होती है। इसमें विनिमेय ब्लेड हैं जिन्हें आसानी से बदला जा सकता है, जिससे अधिक लचीलापन और बहुमुखी प्रतिभा की अनुमति मिलती है।
नियंत्रक का परिचय:
1उन्नत संचार और दूरस्थ निगरानी: ZW32-12 वैक्यूम सर्किट ब्रेकर 485/232 संचार इंटरफेस से लैस है, जो निगरानी प्रणालियों में निर्बाध एकीकरण की अनुमति देता है।इसे दूरस्थ निगरानी के लिए ऑप्टिकल फाइबर या वायरलेस संचार के माध्यम से भी जोड़ा जा सकता हैयह सर्किट ब्रेकर की स्थिति, प्रदर्शन और खराबी की स्थिति की वास्तविक समय की निगरानी करने में सक्षम बनाता है, जिससे सक्रिय रखरखाव और कुशल समस्या निवारण की सुविधा होती है।
2पुनः बंद करने के बाद त्वरण कार्यः स्थायी खराबी की स्थिति में, ZW32-12 सर्किट ब्रेकर में स्वचालित त्वरण ट्रिपिंग कार्य होता है।इसका मतलब यह है कि अगर दोष फिर से बंद करने के बाद भी बनी हुई है, सर्किट ब्रेकर स्वचालित रूप से बढ़ी हुई गति के साथ चला जाएगा, लगातार खराबी से बढ़ी हुई सुरक्षा प्रदान करता है और सिस्टम को संभावित क्षति को कम करता है।
3समायोज्य पुनः बंद करने का विलंब समयः ZW32-12 सर्किट ब्रेकर पुनः बंद करने के विलंब समय को समायोजित करने की अनुमति देता है।यह सुविधा शक्ति प्रणाली की विशिष्ट आवश्यकताओं के आधार पर पुनः बंद करने के संचालन को कॉन्फ़िगर करने में लचीलापन प्रदान करती हैयह विभिन्न दोष परिदृश्यों के लिए प्रणाली की प्रतिक्रिया को अनुकूलित करने और समग्र प्रणाली विश्वसनीयता में सुधार करने के लिए अनुकूलन को सक्षम करता है।
4. एंटी-मिस्ओपरेशन डिजाइन और एंटी-जंप फंक्शन: ZW32-12 सर्किट ब्रेकर में जंप क्लोजिंग सर्किट के लिए एंटी-मिस्ओपरेशन डिजाइन शामिल है।यह डिजाइन सर्किट ब्रेकर के आकस्मिक या अनचाहे बंद होने से रोकता हैइसके अतिरिक्त, इसमें एक एंटी-जंप फ़ंक्शन शामिल है, जो यह सुनिश्चित करता है कि सर्किट ब्रेकर एक स्थिर बंद स्थिति में बना रहे, बाहरी कारकों के कारण अचानक ट्रिपिंग के जोखिम को कम करें।
5शून्य-क्रम धारा के साथ दोष भेदभावः ZW32-12 सर्किट ब्रेकर शून्य-क्रम धारा विश्लेषण का उपयोग करके क्षेत्र में और क्षेत्र के बाहर दोषों के बीच अंतर करने की क्षमता से लैस है।इससे दोषों का सटीक भेदभाव हो सकता है।, जिससे बिजली प्रणाली पर प्रभाव को कम करने के लिए और अधिक तेजी से और अधिक सटीक दोष अलगाव संभव हो जाता है।
6गलत संचालन की रोकथाम के लिए रिमोट कंट्रोल स्विच: ZW32-12 सर्किट ब्रेकर में गलत संचालन को रोकने के लिए एक विशेष डिजाइन के साथ रिमोट कंट्रोल स्विच शामिल है।यह सुविधा यह सुनिश्चित करती है कि दूरस्थ संचालन सुरक्षित रूप से किए जाएं और आकस्मिक ट्रिपिंग या अनचाहे कार्यों के जोखिम को कम करें.
तकनीकी विशेषता:
1 उच्च सीलिंग प्रदर्शन के साथ तीन चरण स्तंभ पूर्ण रूप से बंद संरचना
ए.स्थिर और विश्वसनीय ब्रेकिंग प्रदर्शन, कोई दहन और विस्फोट खतरा नहीं; कोई रखरखाव नहीं, छोटी मात्रा, हल्का वजन, लंबी सेवा जीवन।
बी.उच्च आर्द्रता और संघनक प्रतिरोध, विशेष रूप से ठंडे या आर्द्र क्षेत्रों में उपयोग के लिए उपयुक्त।
सी.आयातित सामग्रियों में अच्छी इन्सुलेशन गुण, उच्च तापमान प्रतिरोध, यूवी प्रतिरोध, उम्र बढ़ने प्रतिरोध होते हैं।
2 उच्च दक्षता और विश्वसनीय लघु स्किप ऑपरेटिंग तंत्र
ए.ऊर्जा भंडारण मोटर की शक्ति कम है, गेट की ऊर्जा की खपत कम है, तंत्र ट्रांसमिशन प्रत्यक्ष कार्रवाई ट्रांसमिशन मोड को अपनाता है, भागों की संख्या छोटी है,और विश्वसनीयता उच्च है.
बी.ऑपरेटिंग तंत्र को सीलिंग बॉक्स में रखा जाता है ताकि जंग को प्रभावी ढंग से रोका जा सके और तंत्र की विश्वसनीयता में सुधार किया जा सके।
3 सुविधाजनक और लचीला हेरफेर और मुक्त संयोजन प्रदर्शन
ए.मैनुअल स्विचिंग/इलेक्ट्रिक डिवीजन और क्लोजिंग/रिमोट कंट्रोल ऑपरेशन का प्रयोग किया जा सकता है।
बी.वितरण स्वचालन प्राप्त करने के लिए बुद्धिमान नियंत्रक के साथ, या एक स्वचालित पुनः बंद डिवाइस, खंडित डिवाइस बनाने के लिए संयोग नियंत्रक के साथ।
सी.दो-चरण या तीन-चरण वर्तमान ट्रांसफार्मर को अति-प्रवाह या शॉर्ट सर्किट सुरक्षा के लिए स्थापित किया जा सकता है।
डी.यह बुद्धिमान नियंत्रक के लिए वर्तमान अधिग्रहण संकेत प्रदान कर सकता है और उपयोगकर्ता के अनुरोध के अनुसार मीटरिंग के लिए वर्तमान ट्रांसफार्मर स्थापित कर सकता है।
ई.यह तीन-चरण लिंकेज आइसोलेशन स्विच, त्रुटि-सबूत इंटरलॉकिंग डिवाइस से लैस हो सकता है, और सुविधाजनक रखरखाव के लिए बिजली रोधी स्तंभ इन्सुलेटर से जुड़ा जा सकता है।
संरचना:
लोड स्विच तीन भागों से बना होता हैः स्तंभ, आधार और स्थापना, निर्धारण और उठाने के लिए निलंबन।
1खंभे पर लगाए गए उच्च वोल्टेज लोड स्विच में वैक्यूम आर्क बुझाने वाले कक्ष के साथ स्थिर और विश्वसनीय ब्रेकिंग प्रदर्शन है। इसमें कोई दहन या विस्फोट जोखिम नहीं है, सुरक्षा,रखरखाव मुक्त, छोटा आकार, हल्का वजन और लंबी सेवा जीवन।
2लोड स्विच एक पूरी तरह से बंद संरचना को अपनाता है जिसमें अच्छी सीलिंग प्रदर्शन, नमी और ओस की रोकथाम क्षमताएं हैं, जो उच्च तापमान और आर्द्र क्षेत्रों में उपयोग के लिए उपयुक्त हैं।
3लोड स्विच को खोलने और बंद करने के लिए मैन्युअल या विद्युत रूप से संचालित किया जा सकता है, और इसे रिमोट-कंट्रोल भी किया जा सकता है।
4ऑपरेटिंग तंत्र अभिनव, सरल, कार्य में विश्वसनीय, आकार में कॉम्पैक्ट है और इसका यांत्रिक जीवनकाल 10,000 ऑपरेशन तक है। ऊर्जा भंडारण मोटर एक डीसी स्थायी चुंबक मोटर है,और वोल्टेज स्तर -220V से चुना जा सकता है, 110V, 48V, या 24V
स्थितिः
1.उंचाई 2000 मीटर से अधिक नहीं;
2परिवेश का वायु तापमान: -45 °C ~ + 40 °C. दैनिक तापमान अंतरः 25 °C;
3. हवा की गति 35 मीटर / सेकंड से अधिक नहीं
4कोई ज्वलनशील, विस्फोटक खतरनाक रासायनिक क्षरण और हिंसक कंपन स्थान नहीं।
तकनीकी पैरामीटर:
ZW32-12
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | फ्रैक्चर का इन्सुलेशन स्तर | काम करने की आवृत्ति ((सूखा परीक्षण/गीला परीक्षण) | 48 | |||||||||
| बिजली के झटके के परीक्षण का वोल्टेज (पीक) | 85 | |||||||||||
| 3 | पृथक्करण का स्तर जमीन/चरण से चरण तक | कार्य आवृत्ति | शुष्क परीक्षण | 42 | ||||||||
| गीला परीक्षण | 34 | |||||||||||
| बिजली के झटके के परीक्षण का वोल्टेज (पीक) | 75 | |||||||||||
| 4 | रेटेड करंट | ए | 630 | |||||||||
| 5 | नामित थर्मल स्थिरता धारा (वास्तविक मूल्य) | kA | 20 | |||||||||
| 6 | लघु सर्किट के लिए नामित ब्रेक चालू (वास्तविक मूल्य) | 25 | ||||||||||
| 7 | थर्मल स्थिरता का नामित समय | s | 4 | |||||||||
| 8 | नामित शॉर्ट सर्किट बंद करने की धारा ((पीक) | kA | 63 | |||||||||
| 9 | नामित गतिशील स्थिरता वर्तमान (पीक) | |||||||||||
| 10 | यांत्रिक जीवनकाल | समय | 10000 | |||||||||
| 11 | आरंभिक नामित धारा | 1000 | ||||||||||
| 12 | आसपास का वायु तापमान | उच्चतम तापमान | °C | -55 | ||||||||
| सबसे कम तापमान | +60 | |||||||||||
| अधिकतम दैनिक तापमान का अंतर | क | ≤25 | ||||||||||
| 13 | ऊंचाई | m | ≤2500 | |||||||||
| 14 | आर्द्रता | दैनिक सापेक्ष आर्द्रता का औसत | % | ≤ 95 | ||||||||
| मासिक सापेक्ष आर्द्रता का औसत | ≤ 90 | |||||||||||
| 15 | भूकंप प्रतिरोधी क्षमता | क्षैतिज त्वरण | घ | 0.25 | ||||||||
| ग्राउंड वर्टिकल त्वरण | 0.125 | |||||||||||
| सुरक्षा कारक | / | 1.67 | ||||||||||
| 16 | हवा की गति | m/s | ≤35 | |||||||||
| 17 | बर्फ की मोटाई | मिमी | ≤20 | |||||||||
GW9-10
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवन काल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
यह दोगुना प्रभाव का उपयोग जब सर्किट ब्रेकर्स का उपयोग अलगाव डिस्कनेक्टर के साथ किया जाएगा।
