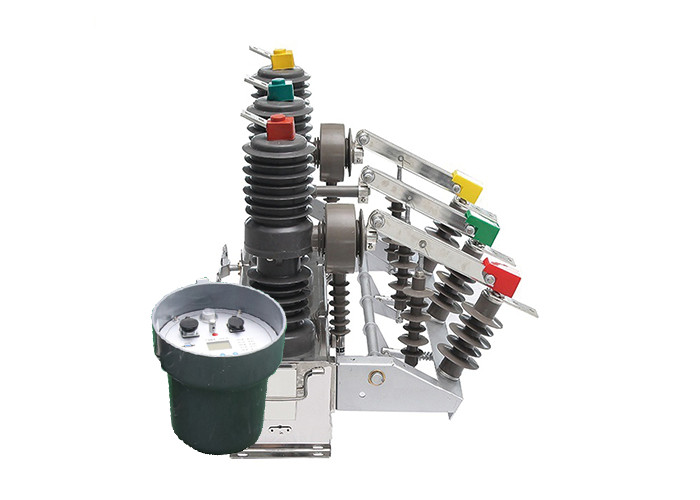

बुद्धिमान नियंत्रक ZW32 श्रृंखला वैक्यूम सर्किट ब्रेकर के साथ उच्च दक्षता विद्युत सर्किट sectionlizer
उत्पाद का वर्णन:
यह आउटडोर उच्च वोल्टेज वैक्यूम सर्किट ब्रेकर तीन-चरण एसी 50 हर्ट्ज आउटडोर वितरण उपकरण का नामित वोल्टेज है, इसका नामित वर्तमान 630 ए ~ 1250 ए है, शॉर्ट-करंट 20 केए है।यह मुख्य रूप से लोडिंग करंट का उपयोग करता था,अति-सही और अल्प धारा जो कट-ऑफ और निकट-खुले विद्युत प्रणाली का उपयोग करती है।
यह औद्योगिक और खनन स्थापित कंपनी के लिए उपयुक्त है जबकि इसका उद्देश्य प्रणाली की सुरक्षा और नियंत्रण करना है और ग्रामीण और कुछ लगातार संचालन स्थान के अनुकूल है।
नियंत्रक का परिचय:
1उन्नत संचार और दूरस्थ निगरानी: ZW32-12 वैक्यूम सर्किट ब्रेकर 485/232 संचार इंटरफेस से लैस है, जो निगरानी प्रणालियों में निर्बाध एकीकरण की अनुमति देता है।इसे दूरस्थ निगरानी के लिए ऑप्टिकल फाइबर या वायरलेस संचार के माध्यम से भी जोड़ा जा सकता हैयह सर्किट ब्रेकर की स्थिति, प्रदर्शन और खराबी की स्थिति की वास्तविक समय की निगरानी करने में सक्षम बनाता है, जिससे सक्रिय रखरखाव और कुशल समस्या निवारण की सुविधा होती है।
2पुनः बंद करने के बाद त्वरण कार्यः स्थायी खराबी के मामले में, ZW32-12 सर्किट ब्रेकर में स्वचालित त्वरण ट्रिपिंग कार्य होता है।इसका मतलब यह है कि अगर दोष फिर से बंद करने के बाद भी बनी हुई है, सर्किट ब्रेकर स्वचालित रूप से बढ़ी हुई गति के साथ चला जाएगा, लगातार खराबी से बढ़ी हुई सुरक्षा प्रदान करता है और सिस्टम को संभावित क्षति को कम करता है।
3समायोज्य पुनः बंद करने का विलंब समयः ZW32-12 सर्किट ब्रेकर पुनः बंद करने के विलंब समय को समायोजित करने की अनुमति देता है।यह सुविधा शक्ति प्रणाली की विशिष्ट आवश्यकताओं के आधार पर पुनः बंद करने के संचालन को कॉन्फ़िगर करने में लचीलापन प्रदान करती हैयह विभिन्न दोष परिदृश्यों के लिए प्रणाली की प्रतिक्रिया को अनुकूलित करने और समग्र प्रणाली विश्वसनीयता में सुधार करने के लिए अनुकूलन को सक्षम करता है।
4.अन्टी-मिस्ओपरेशन डिजाइन और एंटी-जंप फंक्शन: ZW32-12 सर्किट ब्रेकर में जंप क्लोजिंग सर्किट के लिए एक एंटी-मिस्ओपरेशन डिजाइन शामिल है।यह डिजाइन सर्किट ब्रेकर के आकस्मिक या अनचाहे बंद होने से रोकता हैइसके अतिरिक्त, इसमें एक एंटी-जंप फ़ंक्शन शामिल है, जो यह सुनिश्चित करता है कि सर्किट ब्रेकर एक स्थिर बंद स्थिति में बना रहे, बाहरी कारकों के कारण अचानक ट्रिपिंग के जोखिम को कम कर रहा है।
5शून्य-क्रम धारा के साथ दोष भेदभावः ZW32-12 सर्किट ब्रेकर शून्य-क्रम धारा विश्लेषण का उपयोग करके क्षेत्र में और क्षेत्र के बाहर दोषों के बीच अंतर करने की क्षमता से लैस है।इससे दोषों का सटीक भेदभाव हो सकता है।, जिससे दोष को तेजी से और अधिक सटीक तरीके से अलग किया जा सके और बिजली प्रणाली पर प्रभाव को कम से कम किया जा सके।
6गलत संचालन की रोकथाम के लिए रिमोट कंट्रोल स्विच: ZW32-12 सर्किट ब्रेकर में गलत संचालन को रोकने के लिए एक विशिष्ट डिजाइन के साथ रिमोट कंट्रोल स्विच शामिल है।यह सुविधा यह सुनिश्चित करती है कि दूरस्थ संचालन सुरक्षित रूप से किए जाएं और आकस्मिक ट्रिप या अनचाहे कार्यों के जोखिम को कम करें.
विशेषताएं:
1नामित वोल्टेज और करंटः सर्किट ब्रेकर को तीन चरणों के एसी सिस्टम के लिए डिज़ाइन किया गया है जिसमें बाहरी वितरण उपकरण के लिए उपयुक्त नामित वोल्टेज है।यह 50 हर्ट्ज की आवृत्ति पर काम करता है और 630A से 1250A की एक नामित वर्तमान रेंज हैयह उच्च वर्तमान रेटिंग इसे उन अनुप्रयोगों के लिए उपयुक्त बनाती है जहां उच्च शक्ति भार शामिल हैं।
2.शॉर्ट-सर्किट क्षमता: सर्किट ब्रेकर में 20kA का उच्च शॉर्ट-सर्किट वर्तमान रेट किया गया है। इसका मतलब है कि यह 20,000 एम्पियर तक के दोष धाराओं को प्रभावी ढंग से बाधित और संभाल सकता है,शॉर्ट सर्किट के खिलाफ विश्वसनीय सुरक्षा प्रदान करना और विद्युत प्रणाली को संभावित क्षति को सीमित करना.
3प्रणाली संरक्षण और नियंत्रण: इस सर्किट ब्रेकर का प्राथमिक उद्देश्य विद्युत प्रणाली की सुरक्षा और नियंत्रण करना है।यह ओवर करंट स्थितियों के दौरान वर्तमान के प्रवाह को बाधित करने के लिए बनाया गया हैविद्युत प्रवाह को काटकर, यह उपकरण को नुकसान से बचाने में मदद करता है और प्रणाली की सुरक्षा सुनिश्चित करता है।
4.बाहरी अनुप्रयोग: यह सर्किट ब्रेकर विशेष रूप से बाहरी उपयोग के लिए डिज़ाइन किया गया है, जिससे यह विभिन्न बाहरी वितरण प्रणालियों में अनुप्रयोगों के लिए उपयुक्त है।इसका मजबूत निर्माण और सुरक्षात्मक आवरण इसे मौसम जैसी पर्यावरणीय परिस्थितियों का सामना करने में सक्षम बनाता हैधूल और नमी।
5औद्योगिक और खनन अनुप्रयोगः सर्किट ब्रेकर औद्योगिक और खनन प्रतिष्ठानों के लिए उपयुक्त है जहां विश्वसनीय और कुशल बिजली वितरण महत्वपूर्ण है।इसकी उच्च वर्तमान रेटिंग और मजबूत डिजाइन इसे औद्योगिक और खनन संचालन में आम तौर पर पाए जाने वाले भारी मशीनरी और उपकरणों की बिजली की मांग को संभालने के लिए उपयुक्त बनाता है.
6ग्रामीण और बार-बार संचालन के वातावरणः सर्किट ब्रेकर को स्थापित करना और संचालित करना आसान है, जिससे यह ग्रामीण क्षेत्रों और स्थानों के लिए उपयुक्त है जिन्हें बार-बार संचालन की आवश्यकता होती है।इसका उपयोगकर्ता के अनुकूल डिजाइन और विश्वसनीय प्रदर्शन चुनौतीपूर्ण वातावरण में भी सुचारू संचालन और रखरखाव सुनिश्चित करता है.
स्थितिः
1.उंचाई 2000 मीटर से अधिक नहीं;
2परिवेश का वायु तापमान: -45 °C ~ + 40 °C. दैनिक तापमान अंतरः 25 °C;
3. हवा की गति 35 मीटर / सेकंड से अधिक नहीं
4कोई ज्वलनशील, विस्फोटक खतरनाक रासायनिक क्षरण और हिंसक कंपन स्थान नहीं।
तकनीकी पैरामीटरः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | फ्रैक्चर का इन्सुलेशन स्तर | कार्य आवृत्ति(शुष्क परीक्षण/नमी परीक्षण) | 48 | |||||||||
| बिजली के झटके के परीक्षण का वोल्टेज (पीक) | 85 | |||||||||||
| 3 | पृथक्करण का स्तर जमीन/चरण से चरण तक | कार्य आवृत्ति | शुष्क परीक्षण | 42 | ||||||||
| गीला परीक्षण | 34 | |||||||||||
| बिजली के झटके के परीक्षण का वोल्टेज (पीक) | 75 | |||||||||||
| 4 | रेटेड करंट | ए | 630 | |||||||||
| 5 | नामित थर्मल स्थिरता धारा (वास्तविक मूल्य) | kA | 20 | |||||||||
| 6 | लघु सर्किट के लिए नामित ब्रेक चालू (वास्तविक मूल्य) | 25 | ||||||||||
| 7 | थर्मल स्थिरता का नामित समय | s | 4 | |||||||||
| 8 | नामित शॉर्ट सर्किट बंद करने की धारा ((पीक) | kA | 63 | |||||||||
| 9 | नामित गतिशील स्थिरता वर्तमान (पीक) | |||||||||||
| 10 | यांत्रिक जीवनकाल | समय | 10000 | |||||||||
| 11 | आरंभिक नामित धारा | 1000 | ||||||||||
| 12 | आसपास का वायु तापमान | उच्चतम तापमान | °C | -55 | ||||||||
| सबसे कम तापमान | +60 | |||||||||||
| अधिकतम दैनिक तापमान का अंतर | क | ≤25 | ||||||||||
| 13 | ऊंचाई | m | ≤2500 | |||||||||
| 14 | आर्द्रता | दैनिक सापेक्ष आर्द्रता का औसत | % | ≤ 95 | ||||||||
| मासिक सापेक्ष आर्द्रता का औसत | ≤ 90 | |||||||||||
| 15 | भूकंप प्रतिरोधी क्षमता | क्षैतिज त्वरण | घ | 0.25 | ||||||||
| ग्राउंड वर्टिकल त्वरण | 0.125 | |||||||||||
| सुरक्षा कारक | / | 1.67 | ||||||||||
| 16 | हवा की गति | m/s | ≤35 | |||||||||
| 17 | बर्फ की मोटाई | मिमी | ≤20 | |||||||||
