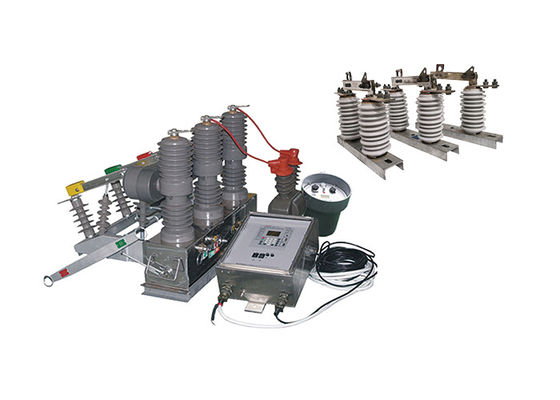

बाहरी हुकस्टिक के साथ मिलान करने वाले शून्य-क्रम सेंसर के साथ उच्च वोल्टेज इलेक्ट्रिकल सेक्शनलाइज़र
उत्पाद का वर्णन:
ZW32-12 इलेक्ट्रिक सेक्शनलाइज़र विशेष रूप से बाहरी वातावरण के लिए डिज़ाइन किया गया है। इसमें बढ़ी हुई स्थायित्व और मौसम प्रतिरोध है,जिससे यह विभिन्न कठोर मौसम की स्थिति जैसे बारिश का सामना कर सकता हैयह बाहरी प्रतिष्ठानों में विश्वसनीय संचालन और दीर्घायु सुनिश्चित करता है।
यह इलेक्ट्रॉनिक प्रणालियों में प्रभावी रूप से भार धाराओं, अधिभार धाराओं और शॉर्ट सर्किट धाराओं को तोड़ने और बंद करने में सक्षम है। यह विश्वसनीय रुकावट और स्विचिंग संचालन प्रदान करता है,विद्युत प्रणाली की सुरक्षा और उचित कार्य को सुनिश्चित करना.
सबस्टेशनों के अतिरिक्त, ZW32-12 इलेक्ट्रिकल सेक्शनलाइजर का व्यापक रूप से औद्योगिक और खनन उद्यमों में उपयोग होता है।यह इन सुविधाओं के वितरण प्रणालियों में विश्वसनीय सुरक्षा और नियंत्रण प्रदान करता है, मोटर, ट्रांसफार्मर और अन्य विद्युत उपकरणों को अतिप्रवाह और शॉर्ट सर्किट से सुरक्षित करता है।यह औद्योगिक और खनन संचालन में स्थिर और सुरक्षित बिजली आपूर्ति बनाए रखने में योगदान देता है.
यह विशेष रूप से ग्रामीण बिजली ग्रिड में लगातार संचालन को संभालने के लिए डिज़ाइन किया गया है। यह एक अनुभागीय स्विच के रूप में कार्य करता है, जो बिजली ग्रिड के कुशल विभाजन की अनुमति देता है। जब एक नियंत्रक से लैस होता है,यह वितरण नेटवर्क के स्वचालन को संभव बनाता है, जिससे ग्रामीण बिजली प्रणाली की विश्वसनीयता और दक्षता में सुधार होता है।
एक नियंत्रक की स्थापना के साथ, ZW32-12 विद्युत sectionalizer बिजली ग्रिड संचालन में निर्बाध रूप से एकीकृत कर सकते हैं। यह दूरस्थ निगरानी, नियंत्रण,और वितरण नेटवर्क का स्वचालन, प्रणाली के प्रदर्शन को अनुकूलित करना और कुशल ऊर्जा प्रबंधन को सुविधाजनक बनाना।
नियंत्रक का परिचय:
1उन्नत संचार और दूरस्थ निगरानी: ZW32-12 विद्युत अनुभागीय 485/232 संचार इंटरफ़ेस से लैस है, जो निगरानी प्रणालियों में निर्बाध एकीकरण की अनुमति देता है।इसे दूरस्थ निगरानी के लिए ऑप्टिकल फाइबर या वायरलेस संचार के माध्यम से भी जोड़ा जा सकता हैयह सर्किट ब्रेकर की स्थिति, प्रदर्शन और खराबी की स्थिति की वास्तविक समय की निगरानी करने में सक्षम बनाता है, जिससे सक्रिय रखरखाव और कुशल समस्या निवारण की सुविधा होती है।
2पुनः बंद करने के बाद त्वरण कार्यः स्थायी खराबी की स्थिति में, ZW32-12 विद्युत खंडनकर्ता में स्वचालित त्वरण ट्रिपिंग कार्य होता है।इसका मतलब यह है कि अगर दोष फिर से बंद करने के बाद भी बनी हुई है, सर्किट ब्रेकर स्वचालित रूप से बढ़ी हुई गति के साथ चला जाएगा, लगातार खराबी से बढ़ी हुई सुरक्षा प्रदान करता है और सिस्टम को संभावित क्षति को कम करता है।
3समायोज्य पुनः बंद करने का विलंब समयः ZW32-12 विद्युत अनुभागीयकर्ता पुनः बंद करने के विलंब समय को समायोजित करने की अनुमति देता है।यह सुविधा शक्ति प्रणाली की विशिष्ट आवश्यकताओं के आधार पर पुनः बंद करने के संचालन को कॉन्फ़िगर करने में लचीलापन प्रदान करती हैयह विभिन्न दोष परिदृश्यों के लिए प्रणाली की प्रतिक्रिया को अनुकूलित करने और समग्र प्रणाली विश्वसनीयता में सुधार करने के लिए अनुकूलन को सक्षम करता है।
4.Anti-Misoperation Design and Anti-Jump Function: ZW32-12 इलेक्ट्रिक सेक्शनलाइजर में जंप क्लोजिंग सर्किट के लिए एक एंटी-मिस्ओपरेशन डिजाइन शामिल है।यह डिजाइन सर्किट ब्रेकर के आकस्मिक या अनचाहे बंद होने से रोकता हैइसके अतिरिक्त, इसमें एक एंटी-जंप फ़ंक्शन शामिल है, जो यह सुनिश्चित करता है कि सर्किट ब्रेकर एक स्थिर बंद स्थिति में बना रहे, बाहरी कारकों के कारण अचानक ट्रिपिंग के जोखिम को कम कर रहा है।
5शून्य अनुक्रम धारा के साथ दोष भेदभावःZW32-12 विद्युत sectionalizer शून्य अनुक्रम वर्तमान विश्लेषण का उपयोग कर क्षेत्र में और क्षेत्र के बाहर दोष के बीच अंतर करने की क्षमता के साथ सुसज्जित हैइससे दोषों का सटीक भेदभाव संभव हो जाता है, जिससे दोषों को तेजी से और अधिक सटीक रूप से अलग किया जा सकता है और बिजली प्रणाली पर प्रभाव को कम किया जा सकता है।
6गलत संचालन की रोकथाम के लिए रिमोट कंट्रोल स्विच: ZW32-12 इलेक्ट्रिकल सेक्शनलाइजर में गलत संचालन को रोकने के लिए एक विशिष्ट डिजाइन के साथ रिमोट कंट्रोल स्विच शामिल है।यह सुविधा यह सुनिश्चित करती है कि दूरस्थ संचालन सुरक्षित रूप से किए जाएं और आकस्मिक ट्रिप या अनचाहे कार्यों के जोखिम को कम करें.
संरचना:
1वैक्यूम इंटरप्टर: वैक्यूम इंटरप्टर सर्किट ब्रेकर का मुख्य घटक है।यह एक सील कक्ष है जिसमें संपर्क होते हैं और सर्किट के विराम के दौरान उत्पन्न आर्क को बुझाने के लिए एक वैक्यूम का उपयोग करता हैवैक्यूम इंटरप्टर विद्युत सर्किटों को विश्वसनीय और कुशल रूप से तोड़ने और बनाने में मदद करता है।
2ऑपरेटिंग तंत्र: ऑपरेटिंग तंत्र सर्किट ब्रेकर के संपर्कों को खोलने और बंद करने के लिए जिम्मेदार है। इसमें आमतौर पर एक स्प्रिंग तंत्र, ऑपरेटिंग रॉड,और संबंधित संबंध3. सर्किट ब्रेकर के विशिष्ट मॉडल के आधार पर संचालन तंत्र मैनुअल या मोटर चालित हो सकता है।
4नियंत्रण कक्ष: नियंत्रण कक्ष में सर्किट ब्रेकर के लिए नियंत्रण और निगरानी उपकरण होते हैं। इसमें नियंत्रण स्विच, संकेतक और सुरक्षा रिले शामिल होते हैं।नियंत्रण कक्ष सर्किट ब्रेकर के मैनुअल नियंत्रण की अनुमति देता है, साथ ही इसकी स्थिति और सुरक्षा कार्यों की निगरानी करना।
5इन्सुलेशन प्रणाली: ZW32-12 वैक्यूम सर्किट ब्रेकर की इन्सुलेशन प्रणाली विद्युत भागों और ग्राउंड घटकों के बीच विद्युत इन्सुलेशन सुनिश्चित करती है। इसमें इन्सुलेशन सामग्री शामिल है,जैसे कि इन्सुलेटिंग बुशिंगविद्युत आर्किंग को रोकने और सर्किट ब्रेकर के सुरक्षित संचालन को सुनिश्चित करने के लिए, इन्सुलेशन बाधाओं और इन्सुलेशन समर्थन।
6आवरणः सर्किट ब्रेकर को एक आवरण में रखा जाता है, जो यांत्रिक सुरक्षा और पर्यावरण अलगाव प्रदान करता है। आवरण आमतौर पर उच्च गुणवत्ता वाली सामग्री से बना होता है,जैसे धातु या कम्पोजिट सामग्री, स्थायित्व और बाहरी प्रभावों से सुरक्षा सुनिश्चित करने के लिए।
7सहायक संपर्कः ZW32-12 वैक्यूम सर्किट ब्रेकर में सहायक नियंत्रण और सिग्नलिंग उद्देश्यों के लिए सहायक संपर्क शामिल हो सकते हैं। इन संपर्कों का उपयोग दूरस्थ संकेत, नियंत्रण सर्किट के लिए किया जा सकता है।,या अन्य उपकरणों के साथ इंटरलॉकिंग।
स्थितिः
1उच्च ऊंचाई संगतताः ZW32-12 वैक्यूम सर्किट ब्रेकर को 2000 मीटर तक की ऊंचाई पर विश्वसनीय रूप से काम करने के लिए डिज़ाइन किया गया है।यह विशेष रूप से उच्च ऊंचाई वाले प्रतिष्ठानों के साथ जुड़े अद्वितीय पर्यावरणीय परिस्थितियों का सामना करने के लिए डिज़ाइन किया गया है, इस तरह की सेटिंग्स में इसके प्रदर्शन और सुरक्षा सुनिश्चित करता है।
2व्यापक तापमान सीमाः ZW32-12 सर्किट ब्रेकर -45 °C से +40 °C तक के व्यापक परिवेश वायु तापमान सीमा में काम करने में सक्षम है।यह चरम तापमान को संभालने और अपनी कार्यक्षमता बनाए रखने के लिए बनाया गया है, कठोर जलवायु परिस्थितियों में भी विश्वसनीय सुरक्षा और नियंत्रण प्रदान करता है। इसके अलावा यह 25 °C तक के दैनिक तापमान अंतर को समायोजित करने के लिए डिज़ाइन किया गया है,गतिशील तापमान वातावरण के लिए इसकी उपयुक्तता सुनिश्चित करना.
3पवन प्रतिरोधः पवन गति सीमा 35 मीटर/सेकंड तक होने के कारण, ZW32-12 सर्किट ब्रेकर पवन प्रतिरोध का उत्कृष्ट प्रदर्शन करता है।यह विभिन्न आउटडोर प्रतिष्ठानों में आम तौर पर अनुभव की जाने वाली तेज हवाओं का सामना कर सकता हैइस विशेषता से सर्किट ब्रेकर के संचालन की स्थिरता और विश्वसनीयता की गारंटी मिलती है, यहां तक कि हवा की स्थिति में भी।
4कठोर वातावरण के लिए प्रतिरोधीः ZW32-12 सर्किट ब्रेकर को ऐसे वातावरण में स्थापित करने के लिए डिज़ाइन किया गया है जो ज्वलनशील, विस्फोटक खतरनाक रसायनों, संक्षारक पदार्थों,और हिंसक कंपनयह जंग प्रतिरोधी सामग्री से बना है और कठिन परिस्थितियों का सामना कर सकता है, जिससे कठोर औद्योगिक या बाहरी सेटिंग्स में इसकी दीर्घायु और प्रदर्शन सुनिश्चित होता है।
तकनीकी पैरामीटरः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | फ्रैक्चर का इन्सुलेशन स्तर | काम करने की आवृत्ति ((सूखा परीक्षण/गीला परीक्षण) | 48 | |||||||||
| बिजली के झटके के परीक्षण का वोल्टेज (पीक) | 85 | |||||||||||
| 3 | पृथक्करण का स्तर जमीन/चरण से चरण तक | कार्य आवृत्ति | शुष्क परीक्षण | 42 | ||||||||
| गीला परीक्षण | 34 | |||||||||||
| बिजली के झटके के परीक्षण का वोल्टेज (पीक) | 75 | |||||||||||
| 4 | रेटेड करंट | ए | 630 | |||||||||
| 5 | नामित थर्मल स्थिरता धारा (वास्तविक मूल्य) | kA | 20 | |||||||||
| 6 | लघु सर्किट के लिए नामित ब्रेक चालू (वास्तविक मूल्य) | 25 | ||||||||||
| 7 | थर्मल स्थिरता का नामित समय | s | 4 | |||||||||
| 8 | नामित शॉर्ट सर्किट बंद करने की धारा ((पीक) | kA | 63 | |||||||||
| 9 | नामित गतिशील स्थिरता वर्तमान (पीक) | |||||||||||
| 10 | यांत्रिक जीवनकाल | समय | 10000 | |||||||||
| 11 | आरंभिक नामित धारा | 1000 | ||||||||||
| 12 | आसपास का वायु तापमान | उच्चतम तापमान | °C | -55 | ||||||||
| सबसे कम तापमान | +60 | |||||||||||
| अधिकतम दैनिक तापमान का अंतर | क | ≤25 | ||||||||||
| 13 | ऊंचाई | m | ≤2500 | |||||||||
| 14 | आर्द्रता | दैनिक सापेक्ष आर्द्रता का औसत | % | ≤ 95 | ||||||||
| मासिक सापेक्ष आर्द्रता का औसत | ≤ 90 | |||||||||||
| 15 | भूकंप प्रतिरोधी क्षमता | क्षैतिज त्वरण | घ | 0.25 | ||||||||
| ग्राउंड वर्टिकल त्वरण | 0.125 | |||||||||||
| सुरक्षा कारक | / | 1.67 | ||||||||||
| 16 | हवा की गति | m/s | ≤35 | |||||||||
| 17 | बर्फ की मोटाई | मिमी | ≤20 | |||||||||
यह दोगुना प्रभाव का उपयोग जब सर्किट ब्रेकर्स का उपयोग अलगाव डिस्कनेक्टर के साथ किया जाएगा।
