वैक्यूम इलेक्ट्रिकल सेक्शनलाइज़र स्मार्ट कंट्रोलर के साथ आसान संचालन तीन चरण बाहरी लोड ब्रेक सर्किट ब्रेकर

वैक्यूम इलेक्ट्रिकल सेक्शनलाइज़र स्मार्ट कंट्रोलर के साथ आसान संचालन तीन चरण बाहरी लोड ब्रेक सर्किट ब्रेकर

उत्पाद का वर्णन:

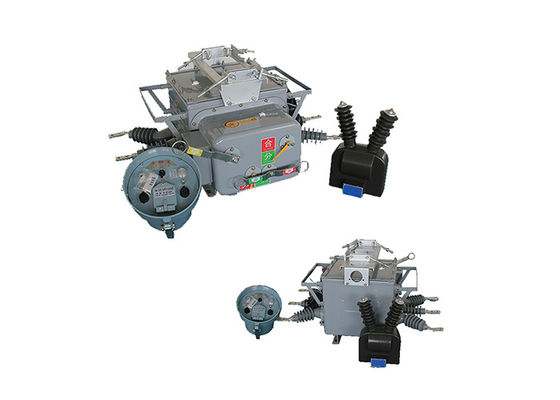

ZW20-12(F) बॉर्डर लोड स्विच एक नया उत्पाद है जो एक ही बुद्धिमान उपकरण में कई कार्यों को जोड़ती है। इसमें एक वैक्यूम ब्रेकर, वैक्यूम लोड स्विच,फिर से बंद करनाविभिन्न अनुप्रयोगों में बहुमुखी प्रतिभा और दक्षता प्रदान करता है।

बॉर्डर लोड स्विच के मुख्य घटकों में एक वैक्यूम ब्रेकर, एक CH-40 नियंत्रक और एक बाहरी वोल्टेज ट्रांसफार्मर शामिल हैं। वैक्यूम ब्रेकर सर्किट के विश्वसनीय रुकावट सुनिश्चित करता है,जबकि CH-40 नियंत्रक उन्नत सुरक्षा प्रदान करता हैएक बाहरी वोल्टेज ट्रांसफार्मर, जो वितरण स्वचालन लाइन रिंग नेटवर्क के लिए वैकल्पिक है,द्विपक्षीय पीटी (संभावित ट्रांसफार्मर) कनेक्शन के लिए इस्तेमाल किया जा सकता है.

यह उत्पाद 10kV और 13kV शहरी और ग्रामीण बिजली ग्रिड अंतरिक्ष रिंग नेटवर्क में व्यापक उपयोग पाता है। यह एक डिस्कनेक्ट स्विच, संपर्क स्विच,और रिंग नेटवर्क में लाइन लोड की तैनाती के लिए स्वचालित स्विच डिवाइसइसके अतिरिक्त, यह शाखा बिजली आपूर्ति लाइनों में एक सीमा स्विच (आमतौर पर एक वॉचडॉग के रूप में जाना जाता है) के साथ-साथ ओवरहेड वितरण नेटवर्क में रीक्लॉसर और सेक्शनलाइज़र के रूप में कार्य कर सकता है।

बॉन्डरी लोड स्विच दूरस्थ प्रबंधन क्षमताएं प्रदान करता है, जो कुशल निगरानी और नियंत्रण की अनुमति देता है। इसमें संचार सुविधाओं के साथ सुरक्षा और नियंत्रण कार्य शामिल हैं,वितरण स्वचालन प्रणालियों में निर्बाध एकीकरण की सुविधा.

उपकरण में विश्वसनीय पता लगाने और निर्णय लेने के तंत्र शामिल हैं, जिसमें चरणों के बीच एमए स्तर के शून्य-क्रम धारा और शॉर्ट-सर्किट धाराओं का पता लगाने की क्षमता शामिल है।यह स्वचालित रूप से एकल चरण ग्राउंडिंग दोषों और चरण-से-चरण शॉर्ट-सर्किट दोषों को हटाने की अनुमति देता है, सिस्टम की दोष प्रबंधन क्षमताओं को बढ़ाता है।

बॉन्डरी लोड स्विच का मुख्य स्विच वैक्यूम आर्क तकनीक का उपयोग करता है, जबकि इन्सुलेशन सिस्टम में SF6 और N2 मिश्रित गैस इन्सुलेशन शामिल है। उत्पाद में गैस सीलिंग शामिल है,धमाका प्रतिरोधी, और जापान, जर्मनी और फ्रांस से इन्सुलेशन सिस्टम प्रौद्योगिकियों, उत्कृष्ट समग्र सील प्रदर्शन सुनिश्चित करता है। आंतरिक डिब्बे SF6 और N2 मिश्रित गैस से भरा है,जो रिसाव को रोकता है और यह सुनिश्चित करता है कि उपकरण का प्रदर्शन बाहरी वातावरण से प्रभावित न हो.

सीमा भार स्विच के स्प्रिंग ऑपरेटिंग तंत्र को लघुकरण और प्रदर्शन अनुकूलन को ध्यान में रखते हुए डिजाइन किया गया है,पारंपरिक स्प्रिंग तंत्र की तुलना में उच्च कार्रवाई विश्वसनीयता के परिणामस्वरूपइस डिजाइन में सुधार से उपकरण की समग्र परिचालन दक्षता और जीवन काल में वृद्धि हुई है।



नियंत्रक की विशेषताएंः

बुद्धिमान टर्मिनल नियंत्रकों में सुरक्षा, स्वचालित नियंत्रण, निरीक्षण/प्रश्न, संचार और सॉफ्टवेयर प्रबंधन जैसे कार्य होते हैं।

1विभिन्न कार्यों जैसे सर्किट सुरक्षा, रिमोट कंट्रोल, अलार्म और रिमोट मॉनिटरिंग को पूरी तरह से लागू करें।

2जीएसएम नेटवर्क में किसी प्रकार के संचार हार्डवेयर निवेश की आवश्यकता नहीं है। बस एक सिम कार्ड खरीदें और एसएमएस सेवाओं को सक्रिय करें।

3.निर्दिष्ट मोबाइल फोन, सूचना एन्क्रिप्शन, पासवर्ड सत्यापन और अन्य सुरक्षा उपायों का उपयोग करें।

4जीएसएम मॉड्यूल एक मोबाइल नंबर निर्दिष्ट कर सकता है और केवल बंधे हुए फोन से कमांड स्वीकार कर सकता है।

5दूरस्थ नियंत्रण और अन्य आदेशों के लिए संचार संदेश एन्क्रिप्टेड हैं।

6.सिस्टम नियंत्रण की सुरक्षा सुनिश्चित करने और गलत संचालन को रोकने के लिए पूर्व-सेट-पुष्टि-कार्य-सत्यापन रिमोट कंट्रोल विधि का पालन करता है.

7कोई संचार लाइनें स्थापित करने या संचार लाइनों को डिबग करने की आवश्यकता नहीं है।

8.बस एसएमएस बुद्धिमान निगरानी टर्मिनल को सही ढंग से स्थापित करें, सिम कार्ड डालें, निर्दिष्ट मोबाइल नंबर सेट करें, और सिस्टम चलना शुरू हो जाएगा.

9वास्तविक समय में निगरानी और अवलोकन किसी भी स्थान पर सिग्नल के साथ किया जा सकता है, बिना निगरानी के लिए कर्मियों को तैनात करने की आवश्यकता के।




आवेदनः

1विद्युत वितरण सबस्टेशन: ZW20 स्विच आम तौर पर विद्युत वितरण सबस्टेशन, दोनों इनडोर और आउटडोर में नियोजित किया जाता है। इसका उपयोग लोड स्विचिंग, सेक्शनलाइजिंग,वितरण नेटवर्क में दोष सुरक्षा.

2वाणिज्यिक भवनः इस स्विच का उपयोग वाणिज्यिक भवनों में किया जाता है, जिसमें शॉपिंग मॉल, कार्यालय परिसर और अस्पताल शामिल हैं, विश्वसनीय और सुरक्षित बिजली वितरण के लिए।यह कुशल लोड स्विचिंग सुनिश्चित करता है और महत्वपूर्ण विद्युत भारों की रक्षा करता है.

3नवीकरणीय ऊर्जा प्रणाली: ZW20 स्विच नवीकरणीय ऊर्जा प्रणालियों के लिए उपयुक्त है, जैसे सौर ऊर्जा संयंत्र और पवन फार्म।यह इन प्रणालियों में मध्यम वोल्टेज सर्किट के स्विचिंग और सुरक्षा को सुविधाजनक बनाता है.

4रेल विद्युतीकरण: स्विच का उपयोग रेल विद्युतीकरण परियोजनाओं में रेल नेटवर्क की बिजली आपूर्ति को नियंत्रित करने और उसकी सुरक्षा के लिए किया जाता है।यह ट्रेन संचालन के लिए विश्वसनीय और सुरक्षित बिजली वितरण सुनिश्चित करता है.

5खनन परिचालनः ZW20 स्विच का उपयोग खनन परिचालनों में भूमिगत और सतह खदानों में विद्युत उपकरण और बिजली वितरण नेटवर्क को नियंत्रित करने और सुरक्षा देने के लिए किया जाता है।

6तेल और गैस उद्योगः ZW20 स्विच तेल और गैस उद्योग में रिफाइनरियों, पाइपलाइनों और अपतटीय प्लेटफार्मों में विद्युत उपकरणों के नियंत्रण और सुरक्षा के लिए आवेदन पाता है।

7जल और अपशिष्ट जल उपचार सुविधाएंः ZW20 स्विच का उपयोग पंप स्टेशनों, उपचार संयंत्रों में विद्युत उपकरणों को नियंत्रित करने और उनकी सुरक्षा के लिए जल और अपशिष्ट जल उपचार सुविधाओं में किया जाता है।और वितरण नेटवर्क.

संरचना:

माइक्रो कंप्यूटर आधारित रिले सुरक्षा और निगरानी उपकरण एक तकनीकी रूप से उन्नत प्रणाली है जो सर्किट ब्रेकर प्रणाली के लिए केंद्रीय नियंत्रक के रूप में कार्य करती है।अत्याधुनिक माइक्रो कंप्यूटर प्रौद्योगिकी का उपयोग करके, यह सटीक और कुशल रिले सुरक्षा और निगरानी कार्य प्रदान करता है। यह उपकरण विद्युत प्रणाली की सुरक्षा और विश्वसनीयता सुनिश्चित करने में एक महत्वपूर्ण भूमिका निभाता है जिसमें यह एकीकृत है।
नियंत्रक विशेष रूप से विभिन्न पर्यावरणीय परिस्थितियों का सामना करने के लिए डिज़ाइन किया गया है और मजबूत मौसम प्रतिरोध से लैस है।यह विशेषता इसे अत्यधिक तापमान जैसी कठोर मौसम की स्थिति में विश्वसनीय रूप से काम करने की अनुमति देती हैइसके अतिरिक्त, नियंत्रक को संघनक के खिलाफ सुरक्षा के साथ बनाया गया है,नमी वाले वातावरण में भी इसकी कार्यक्षमता सुनिश्चित करना जहां नमी चिंता का विषय हो सकती है.
एक सुरक्षित और विश्वसनीय कनेक्शन स्थापित करने के लिए, नियंत्रक को विमानन कनेक्टरों का उपयोग करके स्विच शरीर से जोड़ा जाता है। विमानन कनेक्टर अपनी उच्च स्थिरता और स्थायित्व के लिए जाने जाते हैं,उन्हें रिले सुरक्षा और निगरानी जैसे महत्वपूर्ण अनुप्रयोगों के लिए एक आदर्श विकल्प बना रहा हैये कनेक्टर नियंत्रक और स्विच के बीच उचित संचार और कार्यक्षमता सुनिश्चित करते हैं, जिससे सिस्टम का समग्र प्रदर्शन और विश्वसनीयता बढ़ जाती है।
नियंत्रक कनेक्शन विश्वसनीयता में उत्कृष्टता रखता है, संकेत हानि या व्यवधान के जोखिम को कम करता है। यह नियंत्रक और स्विच के बीच निरंतर और निर्बाध संचार सुनिश्चित करता है,जो रिले सुरक्षा और निगरानी प्रणाली के उचित कामकाज के लिए महत्वपूर्ण हैउच्च स्तर की सुरक्षा बनाए रखकर, नियंत्रक रिले सुरक्षा और निगरानी कार्यों की अखंडता और सटीकता की रक्षा करता है,विद्युत प्रणाली की समग्र सुरक्षा को खतरे में डालने वाली संभावित त्रुटियों या विसंगतियों को रोकने के लिए.

पर्यावरणीय परिस्थितियाँ:

परिवेश का वायु तापमानः -40°C से +70°C।

ऊंचाईः समुद्र तल से 3000 मीटर से अधिक नहीं।

आसपास की हवा धूल, धुआं, संक्षारक गैसों, भाप या नमक धुंध से दूषित हो सकती है। प्रदूषण का स्तरः स्तर IV।

हवा की गति 34m/s से अधिक नहीं होनी चाहिए (सिलेंडरिक सतह पर 700Pa के दबाव के बराबर) ।

बाहरी स्विच और नियंत्रण उपकरण से कंपन या भूकंपीय गतिविधि की उपेक्षा की जा सकती है।

माध्यमिक प्रणाली में उत्पन्न विद्युत चुम्बकीय हस्तक्षेप का आयाम 1.6kV से अधिक नहीं है।




तकनीकी मापदंडः

नियंत्रक का तकनीकी पैरामीटर:
