शक्तिशाली इलेक्ट्रिकल सेक्शनलाइज़र बुद्धिमान स्टेनलेस स्टील मैनुअल/स्वचालित वैक्यूम सर्किट ब्रेकर
उत्पाद का वर्णन:

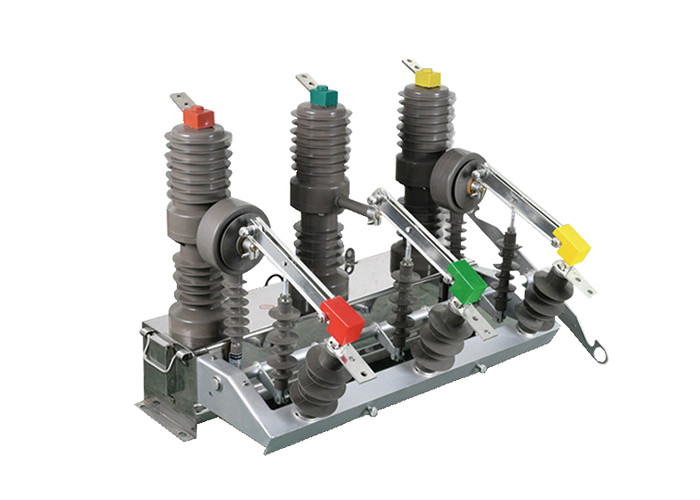

ZW32-12 श्रृंखला विद्युत sectionlizer एक आउटडोर वितरण उपकरण है जिसमें 12kV का नामित वोल्टेज और 50Hz की तीन-चरण AC आवृत्ति है।यह मुख्य रूप से टूटने और लोड वर्तमान को बंद करने के लिए प्रयोग किया जाता हैइलेक्ट्रॉनिक प्रणालियों में अधिभार वर्तमान और शॉर्ट सर्किट वर्तमान। यह सबस्टेशन और औद्योगिक और खनन उद्यम वितरण प्रणालियों में सुरक्षा और नियंत्रण के लिए उपयुक्त है।साथ ही ग्रामीण बिजली नेटवर्क में लगातार संचालन के लिएयह बिजली ग्रिड संचालन के लिए एक अनुभागीय स्विच के रूप में भी इस्तेमाल किया जा सकता है। एक नियंत्रक स्थापित करने के बाद, यह वितरण नेटवर्क स्वचालन प्राप्त कर सकता है।
आवेदनः
1औद्योगिक और खनन उद्यम: ZW32-12 इलेक्ट्रिकल सेक्शनलाइज़र का उपयोग औद्योगिक और खनन उद्यमों के वितरण प्रणालियों में मोटर्स, ट्रांसफार्मर,और अन्य विद्युत उपकरणों से overcurrents और शॉर्ट सर्किट सेयह इन सुविधाओं में बिजली आपूर्ति की स्थिरता और सुरक्षा बनाए रखने में मदद करता है।
2वाणिज्यिक भवनः विद्युत धारावाहिक का उपयोग वाणिज्यिक भवनों में बिजली वितरण और सुरक्षा के लिए भी किया जाता है। यह विद्युत प्रणालियों के सुरक्षित और विश्वसनीय संचालन को सुनिश्चित करता है।उपकरण को नुकसान से रोकना और डाउनटाइम को कम करना.
3तेल और गैस उद्योगः तेल और गैस उद्योग में तेल और गैस उद्योग में विद्युत उपकरणों की सुरक्षा के लिए तेल और गैस उद्योग में विद्युत सेक्शनलाइज़र का उपयोग किया जाता है।यह खतरनाक वातावरण में सुरक्षित संचालन सुनिश्चित करता है और संभावित विद्युत खराबी से बचाता है.
4नवीकरणीय ऊर्जा प्रणालियाँः ZW32-12 इलेक्ट्रिक सेक्शनलाइज़र को आमतौर पर नवीकरणीय ऊर्जा प्रणालियों जैसे सौर ऊर्जा संयंत्रों और पवन फार्मों में उपयोग किया जाता है।यह नवीकरणीय स्रोतों से उत्पन्न बिजली के वितरण के लिए सुरक्षा और नियंत्रण प्रदान करता है, जो प्रणाली के कुशल और विश्वसनीय संचालन को सुनिश्चित करता है।
विशेषताएं:
1उच्च वोल्टेज वैक्यूम सर्किट ब्रेकर: यह वैक्यूम आर्क बुझाने की तकनीक को अपनाता है और इसमें अच्छा ब्रेक प्रदर्शन और मजबूत आर्क बुझाने की क्षमता है। यह लोड धाराओं को विश्वसनीय रूप से बाधित कर सकता है,अतिभार प्रवाह, और शॉर्ट सर्किट करंट।
2बाहरी डिजाइनः यह बाहरी वातावरण के लिए उपयुक्त है और इसमें अच्छे मौसम प्रतिरोध और सुरक्षा प्रदर्शन हैं, जिससे यह विभिन्न कठोर मौसम की स्थिति में सामान्य रूप से काम कर सकता है।
3नामित वोल्टेज और आवृत्तिः यह 12kV के नामित वोल्टेज और 50Hz की तीन-चरण AC आवृत्ति वाली वितरण प्रणालियों के लिए उपयुक्त है, जो संबंधित शक्ति आवश्यकताओं को पूरा करती है।
4सुरक्षा और नियंत्रण कार्यक्षमता: इसका उपयोग मुख्य रूप से सबस्टेशन और औद्योगिक और खनन उद्यम वितरण प्रणालियों में भार सुरक्षा और नियंत्रण के लिए किया जाता है।यह प्रभावी रूप से बिजली उपकरणों और प्रणालियों के सुरक्षित संचालन की रक्षा कर सकता है.
5ग्रामीण विद्युत ग्रिड अनुप्रयोग: ग्रामीण विद्युत ग्रिड में लगातार संचालन के कारण,यह सर्किट ब्रेकर व्यापक रूप से उपयोग किया जाता है और इसका उपयोग एक अनुभागीय स्विच के रूप में और ग्रामीण बिजली नेटवर्क में वितरण नेटवर्क स्वचालन के लिए किया जा सकता है.
संरचना:
लोड ब्रेक स्विच में खंभे, आधार और माउंटिंग, फिक्सिंग और लिफ्टिंग के लिए सस्पेंशन होते हैं।
1. वैक्यूम इंटरप्टर से लैस स्तंभ उच्च वोल्टेज लोड ब्रेक स्विच में स्थिर और विश्वसनीय ब्रेक प्रदर्शन है, कोई इग्निशन और विस्फोट खतरा नहीं है, सुरक्षा, रखरखाव मुक्त, छोटा आकार,हल्का वजन और लंबी सेवा जीवनआदि।
विशेषताएं
2लोड ब्रेक स्विच पूरी तरह से बंद है, अच्छी तन्यता, नमी के सबूत और dehumidifying के साथ। यह गर्म और नम क्षेत्र में उपयोग के लिए उपयुक्त है।
3लोड ब्रेक स्विच को बंद करने और खोलने का कार्य मैन्युअल या विद्युत या दूरस्थ रूप से किया जा सकता है।
4ऑपरेटिंग तंत्र उपन्यास, सरल, विश्वसनीय, छोटे आकार, यांत्रिक जीवन 10,000 गुना तक है, ऊर्जा भंडारण मोटर एक डीसी स्थायी चुंबक मोटर है,वोल्टेज स्तर -220V-110V-48V-24V है जो चुना जा सकता है.
तकनीकी पैरामीटरः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | फ्रैक्चर का इन्सुलेशन स्तर | काम करने की आवृत्ति ((सूखा परीक्षण/गीला परीक्षण) | 48 | |||||||||
| बिजली के झटके के परीक्षण का वोल्टेज (पीक) | 85 | |||||||||||
| 3 | पृथक्करण का स्तर जमीन/चरण से चरण तक | कार्य आवृत्ति | शुष्क परीक्षण | 42 | ||||||||
| गीला परीक्षण | 34 | |||||||||||
| बिजली के झटके के परीक्षण का वोल्टेज (पीक) | 75 | |||||||||||
| 4 | रेटेड करंट | ए | 630 | |||||||||
| 5 | नामित थर्मल स्थिरता धारा (वास्तविक मूल्य) | kA | 20 | |||||||||
| 6 | लघु सर्किट के लिए नामित ब्रेक चालू (वास्तविक मूल्य) | 25 | ||||||||||
| 7 | थर्मल स्थिरता का नामित समय | s | 4 | |||||||||
| 8 | नामित शॉर्ट सर्किट बंद करने की धारा ((पीक) | kA | 63 | |||||||||
| 9 | नामित गतिशील स्थिरता वर्तमान (पीक) | |||||||||||
| 10 | यांत्रिक जीवनकाल | समय | 10000 | |||||||||
| 11 | आरंभिक नामित धारा | 1000 | ||||||||||
| 12 | आसपास का वायु तापमान | उच्चतम तापमान | °C | -55 | ||||||||
| सबसे कम तापमान | +60 | |||||||||||
| अधिकतम दैनिक तापमान का अंतर | क | ≤25 | ||||||||||
| 13 | ऊंचाई | m | ≤2500 | |||||||||
| 14 | आर्द्रता | दैनिक सापेक्ष आर्द्रता का औसत | % | ≤ 95 | ||||||||
| मासिक सापेक्ष आर्द्रता का औसत | ≤ 90 | |||||||||||
| 15 | भूकंप प्रतिरोधी क्षमता | क्षैतिज त्वरण | घ | 0.25 | ||||||||
| ग्राउंड वर्टिकल त्वरण | 0.125 | |||||||||||
| सुरक्षा कारक | / | 1.67 | ||||||||||
| 16 | हवा की गति | m/s | ≤35 | |||||||||
| 17 | बर्फ की मोटाई | मिमी | ≤20 | |||||||||
