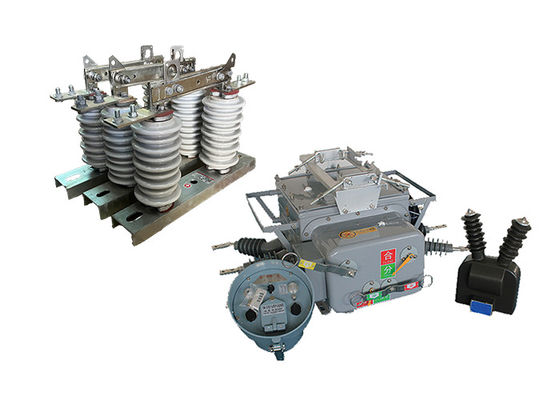

स्वचालित पुनः बंद करनेवाला विद्युत खंडनकर्ता ZW20-12 ((F) GW9 आउटडोर समूह डिस्कनेक्ट स्विच के साथ वैक्यूम सर्किट ब्रेकर
उत्पाद का वर्णन:
ZW20-12(F) वैक्यूम सर्किट ब्रेकर तीन चरण AC 50Hz आउटडोर HV स्विचगियर मुख्य रूप से ग्रामीण और शहरी 10 kV आउटडोर वितरण नेटवर्क के लिए उपयोग किया जाता है, एक अलग और संयुक्त लोड वर्तमान के रूप में,अतिभार वर्तमान, शॉर्ट सर्किट करंट और अन्य समान स्थानों पर।
इसकी पूरी संरचना एक तीन-चरण आम बॉक्स प्रकार है, जिसमें एक संचालन तंत्र, एक प्रवाहकीय सर्किट, एक इन्सुलेशन सिस्टम, एक सीलिंग तत्व और एक खोल शामिल है।
और यह वितरण स्वचालन की अनुप्रयोग आवश्यकताओं को पूरा करने के लिए संबंधित बुद्धिमान दूरस्थ टर्मिनलों का समर्थन कर रहा है।
· ZW20-12 (Z) आउटडोर इंटेलिजेंट हाई वोल्टेज एसी ट्रू एयर ब्रेकर जीएसएम शॉर्ट मैसेज फंक्शन के साथ
· विभाजन स्विच नियंत्रक ZW20-12 (F) के साथ संयोजन बाहरी विभाजन उच्च वोल्टेज एसी सच्चे हवा ब्रेकर।
GW9-10 आउटडोर डिस्कनेक्टर स्विच एक प्रकार का पोर्टेबल उपकरण है जिसका उपयोग रखरखाव, मरम्मत या आपातकालीन प्रयोजनों के लिए विद्युत वितरण लाइनों को अलग करने और ग्राउंड करने के लिए किया जाता है।यह एक बहुमुखी उपकरण है जिसका उपयोग विभिन्न अनुप्रयोगों में किया जा सकता है, जिसमें हवाई वितरण लाइनें, सबस्टेशन और औद्योगिक सुविधाएं शामिल हैं।
बाहरी डिस्कनेक्टर स्विच को एक व्यक्ति द्वारा संचालित करने के लिए डिज़ाइन किया गया है, जिससे इसका उपयोग और पैंतरेबाज़ी आसान हो जाती है। इसमें एक दूरबीन फाइबरग्लास पोल होता है,जो विद्युत उपकरण तक पहुँचने के लिए बढ़ाया जा सकता है, और विनिमेय संलग्नक का एक सेट, जो उपयोगकर्ता को विभिन्न कार्यों को करने की अनुमति देता है, जैसे कि स्विच खोलना या बंद करना और ग्राउंडिंग लाइनें।
आउटडोर डिस्कनेक्टर स्विच को विद्युत सर्किट में एक दृश्य ब्रेक प्रदान करने के लिए डिज़ाइन किया गया है, जो ऊर्जायुक्त उपकरणों के साथ आकस्मिक संपर्क से बचाने में मदद करता है।यह कठोर पर्यावरणीय परिस्थितियों का सामना करने के लिए भी डिज़ाइन किया गया है, जैसे कि तेज हवाएं, बारिश और बर्फ, इसे बाहरी वातावरण में उपयोग के लिए उपयुक्त बनाते हैं।
दोहरे प्रभाव का उपयोग जब GW9-10 श्रृंखला अलगाव स्विच को वैक्यूम सर्किट ब्रेकर के साथ इस्तेमाल किया जा सकता है।
नियंत्रक की विशेषताएंः
1. 485 / 232 संचार इंटरफेस के साथ, या ऑप्टिकल फाइबर के माध्यम से, वायरलेस दूरस्थ निगरानी; पुनः बंद करने के बाद त्वरण समारोहः जब स्विच भारी है
2. स्थायी विफलता के मामले में, स्वचालित त्वरण ट्रिपिंग;
3. यात्रा को तेज करने के लिए रिमोट कंट्रोल / मैनुअल क्लोजिंग, और रीक्लॉसर को लॉक करेंः उपयोगकर्ता पावर के बाद लाइन की मरम्मत करता है, यदि ग्राउंडिंग स्विच को हटाना भूल जाता है
ट्रिपिंग को तेज किया जाना चाहिए;
4. तीन पुनः बंद करने की देरी समय समायोजित किया जा सकता है;
ट्रिप-क्लोजिंग सर्किट एंटी-मिसओपरेशन के डिजाइन को अपनाता है, और इसमें एंटी-ट्रिपिंग का कार्य होता है।
5शून्य-क्रम धारा क्षेत्र के भीतर के दोषों को क्षेत्र के बाहर के दोषों से अलग कर सकती है।
6रिमोट कंट्रोल स्विच को गलत संचालन को रोकने के लिए बनाया गया है।
विशेषताएं:
1वैक्यूम इंटरप्टिंग टेक्नोलॉजी: ZW20-12 सर्किट ब्रेकर में वैक्यूम इंटरप्टर्स का उपयोग आर्क बुझाने वाले माध्यम के रूप में किया जाता है।वैक्यूम इंटरप्टर आर्क को बुझाने में अत्यधिक प्रभावी होते हैं और उत्कृष्ट डाइलेक्ट्रिक शक्ति प्रदान करते हैं, उच्च वोल्टेज धाराओं के विश्वसनीय रुकावट सुनिश्चित करता है।
2.बाहरी अनुप्रयोग: यह सर्किट ब्रेकर विशेष रूप से बाहरी स्थापना के लिए डिज़ाइन किया गया है, जिससे यह सबस्टेशन, वितरण नेटवर्क और अन्य बाहरी विद्युत प्रणालियों में उपयोग के लिए उपयुक्त है।यह कठोर पर्यावरणीय परिस्थितियों का सामना करने के लिए बनाया गया है, जिसमें तापमान परिवर्तन, आर्द्रता और धूल, बारिश और यूवी विकिरण के संपर्क में आना शामिल है।
3उच्च वोल्टेज रेटिंगः ZW20-12 सर्किट ब्रेकर उच्च वोल्टेज अनुप्रयोगों के लिए डिज़ाइन किया गया है, जिसमें 12 किलोवोल्ट (kV) का नामित वोल्टेज है।यह इस वोल्टेज स्तर पर काम कर रहे विद्युत प्रणालियों को संभाल सकता है.
4कॉम्पैक्ट डिजाइनः सर्किट ब्रेकर का कॉम्पैक्ट डिजाइन होता है, जिससे इसे आसानी से स्थापित किया जा सकता है और बाहरी स्विचगियर या सबस्टेशन व्यवस्था में एकीकृत किया जा सकता है।कॉम्पैक्ट आकार उपलब्ध स्थापना क्षेत्र के स्थान की बचत और कुशल उपयोग को भी सुविधाजनक बनाता है.
5विश्वसनीय संचालनः ZW20-12 सर्किट ब्रेकर को विश्वसनीय संचालन के लिए डिज़ाइन किया गया है। इसमें उच्च गुणवत्ता वाली सामग्री, सटीक इंजीनियरिंग घटक,और स्थिर और कुशल स्विचिंग संचालन सुनिश्चित करने के लिए उन्नत तंत्र, दोषों या विफलताओं के जोखिम को कम से कम करना।
6सुरक्षा विशेषताएंः सर्किट ब्रेकर ऑपरेटर और सिस्टम सुरक्षा को बढ़ाने के लिए सुरक्षा सुविधाओं से लैस है। इनमें गलत संचालन को रोकने के लिए इंटरलॉकिंग तंत्र शामिल हो सकते हैं।स्थिति की जानकारी प्रदान करने के लिए यांत्रिक और विद्युत संकेतकों, और सुरक्षा शटरों को सक्रिय भागों के साथ आकस्मिक संपर्क को रोकने के लिए।
स्थानः
बाहरी वैक्यूम सर्किट ब्रेकर और बाहरी उच्च वोल्टेज डिस्कनेक्ट आइसोलेटर के बीच संबंध विद्युत प्रणाली में उनकी पूरक भूमिकाओं में निहित हैः
सर्किट ब्रेकडाउनः वैक्यूम सर्किट ब्रेकर सामान्य संचालन के दौरान या खराबी की स्थिति में विद्युत सर्किट को तोड़ने के लिए जिम्मेदार है।यह वर्तमान प्रवाह को तोड़ने के प्राथमिक साधन के रूप में कार्य करता हैइसके विपरीत, डिस्कनेक्ट आइसोलेटर का उपयोग रखरखाव या मरम्मत गतिविधियों के दौरान सर्किट को बिजली स्रोत से अलग करने के लिए किया जाता है।यह शारीरिक रूप से सर्किट खोलने से सुरक्षा की एक अतिरिक्त परत प्रदान करता है.
समन्वय: उच्च वोल्टेज बिजली प्रणालियों में, वैक्यूम सर्किट ब्रेकर और डिस्कनेक्ट आइसोलेटर को अक्सर एक साथ काम करने के लिए समन्वयित किया जाता है।सर्किट ब्रेकर दोष का पता लगाने और वर्तमान प्रवाह को बाधित करने के लिए ट्रिपिंग के लिए जिम्मेदार है, जबकि डिस्कनेक्ट आइसोलेटर का उपयोग सर्किट को भौतिक रूप से अलग करने और डिस्कनेक्ट का एक दृश्य संकेत प्रदान करने के लिए किया जाता है।
सुरक्षा और रखरखाव: डिस्कनेक्ट आइसोलेटर रखरखाव कर्मियों की सुरक्षा सुनिश्चित करने में महत्वपूर्ण भूमिका निभाता है।डिस्कनेक्ट आइसोलेटर सर्किट को खोलने और एक दृश्यमान वायु अंतर प्रदान करने के लिए संचालित किया जाता हैयह सुनिश्चित करता है कि उपकरण निष्क्रिय और काम करने के लिए सुरक्षित है। दूसरी ओर, वैक्यूम सर्किट ब्रेकर, सामान्य संचालन के दौरान और खराबी की स्थिति में सिस्टम की रक्षा करता है।
GW9 श्रृंखला के आउटडोर डिस्कनेक्टर स्विच का परिचय
आवेदन
1सबस्टेशन: ZW20-12 सर्किट ब्रेकर को अक्सर प्राथमिक वितरण प्रणाली के हिस्से के रूप में आउटडोर सबस्टेशन में नियोजित किया जाता है।इसका प्रयोग विद्युत उपकरणों जैसे कि ट्रांसफार्मर की सुरक्षा और नियंत्रण के लिए किया जाता है, जनरेटर, और बसबार।
2वितरण नेटवर्क: यह सर्किट ब्रेकर बाहरी वितरण नेटवर्क के लिए उपयुक्त है जहां उच्च वोल्टेज बिजली को कई स्थानों पर वितरित किया जाता है।यह दोष धाराओं को बाधित करके और नेटवर्क के दोषपूर्ण वर्गों को अलग करके विश्वसनीय और सुरक्षित संचालन सुनिश्चित करने में मदद करता है.
3औद्योगिक सुविधाएं: ZW20-12 सर्किट ब्रेकर का उपयोग औद्योगिक सुविधाओं जैसे कारखानों, विनिर्माण संयंत्रों और खनन संचालन में पाए जाने वाले बाहरी उच्च वोल्टेज प्रणालियों में किया जाता है।यह महत्वपूर्ण विद्युत उपकरणों की सुरक्षा प्रदान करता है और बिजली की आपूर्ति की निरंतरता सुनिश्चित करता है.
4नवीकरणीय ऊर्जा संयंत्रः बाहरी नवीकरणीय ऊर्जा संयंत्रों जैसे पवन संयंत्रों या सौर ऊर्जा संयंत्रों में,ZW20-12 सर्किट ब्रेकर का उपयोग विद्युत अवसंरचना की रक्षा करने और नवीकरणीय स्रोतों से उत्पन्न बिजली को स्विच करने के लिए किया जाता है.
5.रेलवे: इस सर्किट ब्रेकर का उपयोग रेलवे विद्युतीकरण से जुड़े बाहरी उच्च वोल्टेज प्रणालियों में किया जाता है। यह रेलवे प्रणालियों को बिजली की सुरक्षित और विश्वसनीय आपूर्ति सुनिश्चित करता है,जिसमें ऊपरी कैटेनरी सिस्टम और ट्रैक्शन सबस्टेशन शामिल हैं.
6तेल और गैस उद्योगः ZW20-12 सर्किट ब्रेकर तेल और गैस उद्योग के भीतर बाहरी उच्च वोल्टेज प्रणालियों में आवेदन पाता है।इसका उपयोग अपतटीय प्लेटफार्मों में विद्युत उपकरणों की सुरक्षा और बिजली वितरण को नियंत्रित करने के लिए किया जाता है, रिफाइनरियों और पंप स्टेशनों।
7अवसंरचना परियोजनाएं: ZW20-12 सर्किट ब्रेकर विभिन्न आउटडोर अवसंरचना परियोजनाओं जैसे हवाई अड्डों, बंदरगाहों और बिजली संचरण लाइनों के लिए उपयुक्त है।यह महत्वपूर्ण बुनियादी ढांचे की सुरक्षा और निर्बाध बिजली आपूर्ति सुनिश्चित करने में महत्वपूर्ण भूमिका निभाता है।.
स्थितिः
1ऊंचाईः 2000 मीटर
2परिवेश का तापमानःबाहर -30°C~+55°C
उच्चतम वार्षिक औसत तापमान 20°C है
अधिकतम दैनिक औसत तापमान 30°C है
3. सापेक्ष आर्द्रता:95% ((25°C)
4. भूकंपीय क्षमताःजमीन स्तर त्वरण 0.3g
जमीन का ऊर्ध्वाधर त्वरण 0.15g
तीन साइन तरंगों के लिए कार्य करते हुए
सुरक्षा कारक 1.67
5. भूकंपीय तीव्रता:7 डिग्री
6अधिकतम दैनिक तापमान अंतर:25°C
7.स्थापना का स्थानःबाहरी, 10kv हवाई लाइन उपयोगकर्ता की जिम्मेदारी सीमांकन बिंदु
8ग्राउंडिंग विधि: तटस्थ बिंदु स्पर्श नहीं करता, चाप दमन कॉइल ग्राउंडिंग और कम प्रतिरोध ग्राउंडिंग
तकनीकी मापदंडः
ZW20-12 ((F)
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | ||||||||
| 1 | नामित वोल्टेज | केवी | 12 | ||||||||
| 2 | फ्रैक्चर का इन्सुलेशन स्तर | काम करने की आवृत्ति ((सूखा परीक्षण/गीला परीक्षण) | 48 | ||||||||
| बिजली के झटके के परीक्षण का वोल्टेज (पीक) | 85 | ||||||||||
| 3 | पृथक्करण का स्तर जमीन/चरण से चरण तक | कार्य आवृत्ति | शुष्क परीक्षण | 42 | |||||||
| गीला परीक्षण | 34 | ||||||||||
| बिजली के झटके के परीक्षण का वोल्टेज (पीक) | 75 | ||||||||||
| 4 | रेटेड करंट | ए | 630, 1250 | ||||||||
| 5 | लघु सर्किट के लिए नामित ब्रेक चालू | kA | 16, 20, 25 | ||||||||
| 6 | नामित शॉर्ट सर्किट ब्रेक चालू ब्रेक समय | समय | 30 | ||||||||
| 7 | नामित अल्पकालिक प्रतिरोधक धारा | kA | 16, 20, 25 | ||||||||
| 8 | संक्षिप्त सर्किट का नामित समय | एस | 4 | ||||||||
| 9 | नामित शॉर्ट सर्किट बंद करने की धारा (पीक) | kA | 40, 50, 63 | ||||||||
| 10 | वर्तमान का सामना करने वाली नामित चोटी | kA | 40, 50, 63 | ||||||||
| 11 | यांत्रिक जीवनकाल | समय | 1000 से अधिक | ||||||||
| 12 | आरंभिक नामित धारा | 10000 | |||||||||
| 13 | शुद्ध भार | किलो | 180 | ||||||||
GW9-10
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवनकाल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
