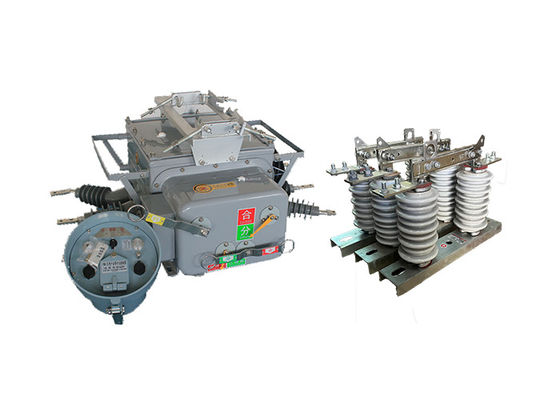

शक्तिशाली वैक्यूम इलेक्ट्रिकल सेक्शनलाइज़र एसी रिमोट कंट्रोल स्वचालित रूप से उच्च वोल्टेज वर्टिकल हुकस्टिक के साथ संचालित
उत्पाद का वर्णन:
ZW20-12(F) वैक्यूम इलेक्ट्रिकल सेक्शनलाइज़र एक नया उत्पाद है जो एक ही बुद्धिमान उपकरण में कई कार्यों को जोड़ती है। इसमें एक वैक्यूम ब्रेकर की क्षमताएं शामिल हैं,वैक्यूम लोड स्विचविभिन्न अनुप्रयोगों में बहुमुखी प्रतिभा और दक्षता प्रदान करता है।
बॉर्डर लोड स्विच के मुख्य घटकों में एक वैक्यूम ब्रेकर, एक CH-40 नियंत्रक और एक बाहरी वोल्टेज ट्रांसफार्मर शामिल हैं। वैक्यूम ब्रेकर सर्किट के विश्वसनीय रुकावट सुनिश्चित करता है,जबकि CH-40 नियंत्रक उन्नत सुरक्षा प्रदान करता हैएक बाहरी वोल्टेज ट्रांसफार्मर, जो वितरण स्वचालन लाइन रिंग नेटवर्क के लिए वैकल्पिक है,द्विपक्षीय पीटी (संभावित ट्रांसफार्मर) कनेक्शन के लिए इस्तेमाल किया जा सकता है.
यह उत्पाद 10kV और 13kV शहरी और ग्रामीण बिजली ग्रिड अंतरिक्ष रिंग नेटवर्क में व्यापक उपयोग पाता है। यह एक डिस्कनेक्ट स्विच, संपर्क स्विच,और रिंग नेटवर्क में लाइन लोड की तैनाती के लिए स्वचालित स्विच डिवाइसइसके अतिरिक्त, यह शाखा बिजली आपूर्ति लाइनों में एक सीमा स्विच (आमतौर पर एक वॉचडॉग के रूप में जाना जाता है) के साथ-साथ ओवरहेड वितरण नेटवर्क में रीक्लॉसर और सेक्शनलाइज़र के रूप में कार्य कर सकता है।
वैक्यूम इलेक्ट्रिक सेक्शनलाइज़र दूरस्थ प्रबंधन क्षमताओं की पेशकश करता है, जो कुशल निगरानी और नियंत्रण की अनुमति देता है। इसमें संचार सुविधाओं के साथ सुरक्षा और नियंत्रण कार्य शामिल हैं,वितरण स्वचालन प्रणालियों में निर्बाध एकीकरण की सुविधा।
उपकरण में विश्वसनीय पता लगाने और निर्णय लेने के तंत्र शामिल हैं, जिसमें चरणों के बीच एमए स्तर के शून्य-क्रम धारा और शॉर्ट-सर्किट धाराओं का पता लगाने की क्षमता शामिल है।यह स्वचालित रूप से एकल चरण ग्राउंडिंग दोषों और चरण-से-चरण शॉर्ट-सर्किट दोषों को हटाने की अनुमति देता है, सिस्टम की दोष प्रबंधन क्षमताओं को बढ़ाता है।
वैक्यूम इलेक्ट्रिक सेक्शनलाइज़र का मुख्य स्विच वैक्यूम आर्क तकनीक का उपयोग करता है, जबकि इन्सुलेशन सिस्टम में SF6 और N2 मिश्रित गैस इन्सुलेशन शामिल है। उत्पाद में गैस सीलिंग शामिल है,धमाका प्रतिरोधी, और जापान, जर्मनी और फ्रांस से इन्सुलेशन सिस्टम प्रौद्योगिकियों, उत्कृष्ट समग्र सील प्रदर्शन सुनिश्चित करता है। आंतरिक डिब्बे SF6 और N2 मिश्रित गैस से भरा है,जो रिसाव को रोकता है और यह सुनिश्चित करता है कि उपकरण का प्रदर्शन बाहरी वातावरण से प्रभावित न हो.
सीमा भार स्विच के स्प्रिंग ऑपरेटिंग तंत्र को लघुकरण और प्रदर्शन अनुकूलन को ध्यान में रखते हुए डिजाइन किया गया है,पारंपरिक स्प्रिंग तंत्र की तुलना में उच्च कार्रवाई विश्वसनीयता के परिणामस्वरूपइस डिजाइन में सुधार से उपकरण की समग्र परिचालन दक्षता और जीवन काल में वृद्धि हुई है।
GW9-10 ऊर्ध्वाधर हुकस्टिक एक विद्युत स्विच है जिसे रखरखाव या मरम्मत के प्रयोजनों के लिए विद्युत नेटवर्क या प्रणाली के एक खंड को शेष प्रणाली से अलग करने के लिए डिज़ाइन किया गया है।यह आमतौर पर उच्च वोल्टेज बिजली पारेषण और वितरण प्रणालियों में प्रयोग किया जाता है.
स्विच को सामान्य या असामान्य परिस्थितियों में खोलने और बंद करने के लिए डिज़ाइन किया गया है, जैसे कि एक दोष या ओवर करंट। जब स्विच खुला है,यह भौतिक रूप से नेटवर्क के बाकी हिस्सों से सिस्टम के खंड को अलग करता है, जिससे उस खंड में बिजली का प्रवाह रोका जा सके।
उच्च वोल्टेज डिस्कनेक्ट स्विच आमतौर पर 600 वोल्ट से 765,000 वोल्ट के बीच वोल्टेज पर काम करने के लिए डिज़ाइन किए जाते हैं, और उन्हें मैन्युअल या स्वचालित रूप से संचालित किया जा सकता है।वे आम तौर पर सबस्टेशन या बिजली के खंभे पर स्थापित होते हैं, और वे विद्युत ग्रिड के बुनियादी ढांचे का एक महत्वपूर्ण घटक हैं।
दोहरे प्रभाव का उपयोग जब GW9-10 श्रृंखला अलगाव स्विच को वैक्यूम सर्किट ब्रेकर के साथ इस्तेमाल किया जा सकता है।
नियंत्रक की विशेषताएंः
सुरक्षा, स्वचालित नियंत्रण, जाँच/प्रश्न, संचार, सॉफ्टवेयर प्रबंधन और अन्य कार्यों के साथ बुद्धिमान टर्मिनल नियंत्रक।
1 पूरी तरह कार्यात्मक
· पूर्ण लाइन सुरक्षा, रिमोट कंट्रोल, अलार्म, रिमोट मॉनिटरिंग और अन्य कार्य।
2 कम लागत और व्यावहारिक
· बिना किसी संचार हार्डवेयर निवेश के जीएसएम नेटवर्क, एसएमएस सेवा खोलने के लिए सिम कार्ड खरीदें;
निर्दिष्ट मोबाइल फोन, सूचना एन्क्रिप्शन, पासवर्ड सत्यापन और अन्य सुरक्षा साधनों का उपयोग;
· जीएसएम मॉड्यूल मोबाइल फोन नंबर निर्दिष्ट कर सकता है, केवल बंधे मोबाइल फोन जीवन को स्वीकार करता है;
दूरस्थ नियंत्रण और अन्य नियंत्रण बिंदुओं के लिए पाठ संदेशों को एन्क्रिप्ट करें।
पूर्व-सेट - पुष्टि - निष्पादित - स्कूल रिमोट कंट्रोल मोड में वापस, सिस्टम नियंत्रण की सुरक्षा सुनिश्चित करने के लिए, गलत संचालन को रोकने के लिए।
4 प्रणाली बनाने में आसान
· किसी भी संचार लाइनों को स्थापित करने और संचार लाइनों को डिबग करने की आवश्यकता नहीं है।
· बस एसएमएस बुद्धिमान निगरानी टर्मिनल को सही ढंग से स्थापित करें, सिम कार्ड डालें, निर्दिष्ट मोबाइल नंबर सेट करें, और सिस्टम चलना शुरू हो जाएगा।
5 मोबाइल निगरानी कभी भी और कहीं भी
· किसी भी स्थान पर जहां सिग्नल है, उसे विशेष कर्मियों की निगरानी की आवश्यकता के बिना वास्तविक समय में निगरानी और देखा जा सकता है।
विशेषताएं:
1 प्रबल विरोधी फोलिंग क्षमता, उच्च और निम्न तापमान शक्ति के लिए उच्च प्रतिरोध, दहन और विस्फोट का कोई खतरा नहीं।
2 पूरी तरह से बंद संरचना, SF6 गैस से भरा बॉक्स, अच्छी सील, उच्च तापमान और नम क्षेत्रों के लिए उपयुक्त।
3 अंतर्निहित सीटी, सूचना विश्लेषण के लिए बुद्धिमान नियंत्रण उपकरण के लिए आउटपुट वर्तमान, और अनुपात समायोजित किया जा सकता है, कनेक्शन टर्मिनल संबंधित टर्मिनल से जुड़ा हुआ है।
ऑपरेटिंग तंत्र नया, सरल, छोटे आकार, हल्के वजन, सुरक्षित और विश्वसनीय संचालन है।
5 गोले में "ऊर्जा भंडारण", "बिन्दु" और "संयुक्त" अवस्थाएँ दिखाई देती हैं।
संरचना:
1माइक्रो कंप्यूटर रिले सुरक्षा और निगरानी: ZW20-12 सर्किट ब्रेकर में एक माइक्रो कंप्यूटर आधारित रिले सुरक्षा और निगरानी उपकरण है।यह उन्नत प्रौद्योगिकी सटीक और बुद्धिमान दोष का पता लगाने के लिए अनुमति देता है, विश्लेषण और नियंत्रण, सर्किट ब्रेकर के समग्र प्रदर्शन और विश्वसनीयता में सुधार।
2मौसम और संघनक प्रतिरोधः सर्किट ब्रेकर को प्राकृतिक मौसम और संघनक प्रतिरोध के लिए डिज़ाइन किया गया है।यह कठोर पर्यावरणीय परिस्थितियों में भी विश्वसनीय संचालन सुनिश्चित करने के लिए मजबूत सामग्री और सुरक्षा उपायों को शामिल करता है, इसकी स्थायित्व और दीर्घायु को बढ़ाता है।
3विमानन कनेक्टर कनेक्शनः ZW20-12 सर्किट ब्रेकर का उपयोगिता मॉडल विमानन कनेक्टर के माध्यम से स्विच बॉडी से जुड़ा हुआ है।इस प्रकार का कनेक्टर सुरक्षित और विश्वसनीय कनेक्शन प्रदान करता है, ढीले या दोषपूर्ण कनेक्शन के जोखिम को कम करने और नियंत्रक और स्विच शरीर के बीच स्थिर संचार और नियंत्रण सुनिश्चित करने के लिए।
4उच्च कनेक्शन विश्वसनीयता और सुरक्षा स्तरः सर्किट ब्रेकर एक अच्छा कनेक्शन विश्वसनीयता प्रदान करता है, प्रणाली के भीतर सुसंगत और सुरक्षित विद्युत कनेक्शन सुनिश्चित करता है।यह एक उच्च स्तर की सुरक्षा प्रदान करता है, आंतरिक घटकों और विद्युत सर्किट को धूल, नमी और भौतिक क्षति जैसे बाहरी कारकों से सुरक्षित करता है।
5एनालॉग इनपुट चैनल: ZW20-12 सर्किट ब्रेकर के नियंत्रक में चार एनालॉग इनपुट चैनल शामिल हैं। ये चैनल विभिन्न विद्युत मापदंडों की निगरानी करते हैं, जिनमें ए चरण वर्तमान,सी चरण धारावास्तविक समय में इन मूल्यों की निगरानी और पूर्व निर्धारित सीमाओं के साथ तुलना सटीक दोष का पता लगाने और उचित कार्रवाई की अनुमति देती है।
6दोष का पता लगाने और उपचारः नियंत्रक लगातार विद्युत मापदंडों की निगरानी करता है और लाइन दोषों का पता लगाने के लिए उन्हें निश्चित मूल्यों के साथ तुलना करता है।नियंत्रक संबंधित उपचार शुरू करता है, जैसे कि सर्किट ब्रेकर को ट्रिगर करना या सुरक्षा उपायों को सक्रिय करना, कुशल और समय पर सुनिश्चित करना
आवेदन
1. डिस्कनेक्टिंग स्विच और संपर्क स्विच: ZW20-12 ((F) सर्किट ब्रेकर का उपयोग बिजली वितरण प्रणालियों के रिंग नेटवर्क कॉन्फ़िगरेशन में डिस्कनेक्टिंग स्विच या संपर्क स्विच के रूप में किया जा सकता है।यह रखरखाव या गलती की स्थिति के दौरान सर्किट के खोलने और बंद करने के लिए सक्षम बनाता है.
2स्वचालित स्विच डिवाइस: यह एक स्वचालित स्विच डिवाइस के रूप में कार्य करता है, जो रिंग नेटवर्क कॉन्फ़िगरेशन में लोड स्विचिंग के कार्यान्वयन की अनुमति देता है।यह सुविधा विद्युत वितरण के लचीलेपन और दक्षता में वृद्धि करती है.
3सीमा स्विच: बिजली की आपूर्ति की शाखा लाइनों में, ZW20-12(F) सर्किट ब्रेकर सीमा स्विच या "वॉचडॉग" के रूप में कार्य कर सकता है।" यह दोषों और असामान्य परिस्थितियों के खिलाफ निगरानी और शाखा लाइन की रक्षा में मदद करता है.
4पुनः बंद करनेवाला और अनुभागीयकरण करनेवाला: सर्किट ब्रेकर ओवरहेड वितरण नेटवर्क में पुनः बंद करनेवाला और अनुभागीयकरण करनेवाला के रूप में कार्य कर सकता है।यह अस्थायी खराबी के बाद स्वचालित रूप से बिजली बहाल करता है और आउटेज के प्रभाव को कम करने के लिए दोषपूर्ण वर्गों को अलग करता है.
तकनीकी मापदंडः
ZW20-12(F)
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | ||||||||
| 1 | नामित वोल्टेज | केवी | 12 | ||||||||
| 2 | फ्रैक्चर का इन्सुलेशन स्तर | काम करने की आवृत्ति ((सूखा परीक्षण/गीला परीक्षण) | 48 | ||||||||
| बिजली के झटके के परीक्षण का वोल्टेज (पीक) | 85 | ||||||||||
| 3 | पृथक्करण का स्तर जमीन/चरण से चरण तक | कार्य आवृत्ति | शुष्क परीक्षण | 42 | |||||||
| गीला परीक्षण | 34 | ||||||||||
| बिजली के झटके के परीक्षण का वोल्टेज (पीक) | 75 | ||||||||||
| 4 | रेटेड करंट | ए | 630, 1250 | ||||||||
| 5 | लघु सर्किट के लिए नामित ब्रेक चालू | kA | 16, 20, 25 | ||||||||
| 6 | नामित शॉर्ट सर्किट ब्रेक चालू ब्रेक समय | समय | 30 | ||||||||
| 7 | नामित अल्पकालिक प्रतिरोधक धारा | kA | 16, 20, 25 | ||||||||
| 8 | नामित शॉर्ट सर्किट अवधि | एस | 4 | ||||||||
| 9 | नामित शॉर्ट सर्किट बंद करने की धारा (पीक) | kA | 40, 50, 63 | ||||||||
| 10 | वर्तमान का सामना करने वाली नामित चोटी | kA | 40, 50, 63 | ||||||||
| 11 | यांत्रिक जीवनकाल | समय | 1000 से अधिक | ||||||||
| 12 | आरंभिक नामित धारा | 10000 | |||||||||
| 13 | शुद्ध भार | किलो | 180 | ||||||||
GW9-10
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42(सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवन काल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
