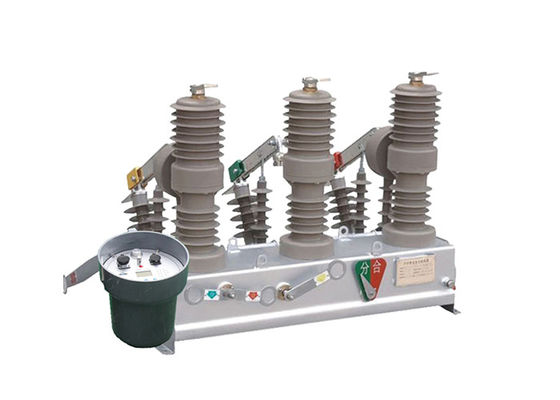

स्वचालित रीक्लॉसर इलेक्ट्रिकल सेक्शनलाइज़र हाई वोल्टेज 630A वैक्यूम सर्किट ब्रेकर IntelligentController के साथ
उत्पाद का वर्णन:
ZW32-12(F) स्वचालित रीक्लॉसर इलेक्ट्रिकल सेक्शनलाइज़र विशेष रूप से बाहरी वातावरण के लिए डिज़ाइन किया गया है। इसमें बढ़ी हुई स्थायित्व और मौसम प्रतिरोध है।जिससे यह विभिन्न कठोर मौसम की स्थिति जैसे बारिश का सामना कर सकता हैयह बाहरी प्रतिष्ठानों में विश्वसनीय संचालन और दीर्घायु सुनिश्चित करता है।
यह इलेक्ट्रॉनिक प्रणालियों में प्रभावी रूप से भार धाराओं, अधिभार धाराओं और शॉर्ट सर्किट धाराओं को तोड़ने और बंद करने में सक्षम है। यह विश्वसनीय रुकावट और स्विचिंग संचालन प्रदान करता है,विद्युत प्रणाली की सुरक्षा और उचित कार्य को सुनिश्चित करना.
सबस्टेशनों के अतिरिक्त, ZW32-12 वैक्यूम सर्किट ब्रेकर औद्योगिक और खनन उद्यमों में व्यापक अनुप्रयोग पाता है।यह इन सुविधाओं के वितरण प्रणालियों में विश्वसनीय सुरक्षा और नियंत्रण प्रदान करता है, मोटर, ट्रांसफार्मर और अन्य विद्युत उपकरणों को अतिप्रवाह और शॉर्ट सर्किट से सुरक्षित करता है।यह औद्योगिक और खनन संचालन में स्थिर और सुरक्षित बिजली आपूर्ति बनाए रखने में योगदान देता है.
यह विशेष रूप से ग्रामीण बिजली ग्रिड में लगातार संचालन को संभालने के लिए डिज़ाइन किया गया है। यह एक अनुभागीय स्विच के रूप में कार्य करता है, जो बिजली ग्रिड के कुशल विभाजन की अनुमति देता है। जब एक नियंत्रक से लैस होता है,यह वितरण नेटवर्क के स्वचालन को संभव बनाता है, जिससे ग्रामीण बिजली प्रणाली की विश्वसनीयता और दक्षता में सुधार होता है।
एक नियंत्रक की स्थापना के साथ, ZW32-12 स्वचालित रीक्लॉसर इलेक्ट्रिकल सेक्शनलाइज़र बिजली ग्रिड संचालन में निर्बाध रूप से एकीकृत हो सकता है। यह दूरस्थ निगरानी, नियंत्रण,और वितरण नेटवर्क का स्वचालन, प्रणाली के प्रदर्शन को अनुकूलित करना और कुशल ऊर्जा प्रबंधन को सुविधाजनक बनाना।
नियंत्रक का परिचय:
ZW32-12(F) स्वचालित रीक्लॉसर इलेक्ट्रिकल सेक्शनलाइज़र एक 485/232 संचार इंटरफ़ेस से लैस है, जो निगरानी प्रणालियों में निर्बाध एकीकरण की अनुमति देता है।इसे दूरस्थ निगरानी के लिए ऑप्टिकल फाइबर या वायरलेस संचार के माध्यम से भी जोड़ा जा सकता हैयह सर्किट ब्रेकर की स्थिति, प्रदर्शन और खराबी की स्थिति की वास्तविक समय की निगरानी करने में सक्षम बनाता है, जिससे सक्रिय रखरखाव और कुशल समस्या निवारण की सुविधा होती है।
स्थायी खराबी के मामले में, ZW32-12 ((F) स्वचालित पुनः समापन विद्युत sectionlizer एक स्वचालित त्वरण ट्रिपिंग समारोह है।इसका मतलब यह है कि अगर दोष फिर से बंद करने के बाद भी बनी हुई है, सर्किट ब्रेकर स्वचालित रूप से बढ़ी हुई गति के साथ चला जाएगा, लगातार खराबी से बढ़ी हुई सुरक्षा प्रदान करता है और सिस्टम को संभावित क्षति को कम करता है।
यह पुनः बंद होने की देरी के समय को समायोजित करने की अनुमति देता है। यह सुविधा पावर सिस्टम की विशिष्ट आवश्यकताओं के आधार पर पुनः बंद होने के ऑपरेशन को कॉन्फ़िगर करने में लचीलापन प्रदान करती है।यह विभिन्न दोष परिदृश्यों के लिए प्रणाली की प्रतिक्रिया को अनुकूलित करने और समग्र प्रणाली विश्वसनीयता में सुधार करने के लिए अनुकूलन को सक्षम बनाता है.
ZW32-12(F) स्वचालित पुनः बंद करने वाला विद्युत अनुभागीय में कूद बंद करने के सर्किट के लिए एक गलत संचालन विरोधी डिजाइन शामिल है।यह डिजाइन सर्किट ब्रेकर के आकस्मिक या अनचाहे बंद होने से रोकता हैइसके अतिरिक्त, इसमें एक एंटी-जंप फ़ंक्शन शामिल है, जो यह सुनिश्चित करता है कि सर्किट ब्रेकर एक स्थिर बंद स्थिति में बना रहे, बाहरी कारकों के कारण अचानक ट्रिपिंग के जोखिम को कम करें।
यह शून्य-क्रम धारा विश्लेषण का उपयोग कर क्षेत्र में और क्षेत्र के बाहर के दोषों के बीच अंतर करने की क्षमता से सुसज्जित है। यह सटीक दोष भेदभाव की अनुमति देता है,बिजली प्रणाली पर प्रभाव को कम करने के लिए तेजी से और अधिक सटीक दोष अलगाव को सक्षम करना.
ZW32-12 सर्किट ब्रेकर में एक रिमोट कंट्रोल स्विच शामिल है जो गलत संचालन को रोकने के लिए एक विशिष्ट डिजाइन के साथ है।यह सुविधा यह सुनिश्चित करती है कि दूरस्थ संचालन सुरक्षित रूप से किए जाएं और आकस्मिक ट्रिपिंग या अनचाहे कार्यों के जोखिम को कम करें.
आवेदनः
1सबस्टेशन: यह आम तौर पर मध्यम वोल्टेज बिजली वितरण की सुरक्षा और नियंत्रण के लिए इनडोर और आउटडोर सबस्टेशन दोनों में उपयोग किया जाता है।वैक्यूम सर्किट ब्रेकर दोष धाराओं के विश्वसनीय रुकावट सुनिश्चित करता है, अधिभार धाराओं, और भार धाराओं, सबस्टेशन उपकरण की सुरक्षा।
2औद्योगिक और खनन उद्यम: औद्योगिक और खनन उद्यमों के वितरण प्रणालियों में मोटरों, ट्रांसफार्मरों,और अन्य विद्युत उपकरणों से overcurrents और शॉर्ट सर्किट सेयह इन सुविधाओं में बिजली आपूर्ति की स्थिरता और सुरक्षा बनाए रखने में मदद करता है।
3ग्रामीण विद्युत ग्रिड: लगातार संचालन का सामना करने की क्षमता के कारण, वैक्यूम सर्किट ब्रेकर ग्रामीण विद्युत ग्रिड में आवेदन के लिए उपयुक्त है। इसका उपयोग अनुभागीय स्विच के रूप में किया जा सकता है,बिजली ग्रिड के कुशल विभाजन की अनुमति देता हैइसके अतिरिक्त, जब यह एक नियंत्रक से लैस होता है, तो यह वितरण नेटवर्क के स्वचालन को सक्षम करता है, जिससे ग्रामीण बिजली प्रणाली की विश्वसनीयता और दक्षता में सुधार होता है।
4वाणिज्यिक भवनः वैक्यूम सर्किट ब्रेकर का उपयोग वाणिज्यिक भवनों में बिजली वितरण और सुरक्षा के लिए भी किया जाता है। यह विद्युत प्रणालियों के सुरक्षित और विश्वसनीय संचालन को सुनिश्चित करता है,उपकरण को नुकसान से रोकना और डाउनटाइम को कम करना.
संरचना:
लोड ब्रेक स्विच में खंभे, आधार और माउंटिंग, फिक्सिंग और लिफ्टिंग के लिए सस्पेंशन होते हैं।
1वैक्यूम इंटरप्टर से लैस स्तंभ उच्च वोल्टेज लोड ब्रेक स्विच में स्थिर और विश्वसनीय ब्रेक प्रदर्शन है, कोई इग्निशन और विस्फोट खतरा नहीं है, सुरक्षा, रखरखाव मुक्त, छोटा आकार,हल्का वजन और लंबी सेवा जीवनआदि।
विशेषताएं
2लोड ब्रेक स्विच पूरी तरह से बंद है, अच्छी तन्यता, नमी के सबूत और dehumidifying के साथ। यह गर्म और नम क्षेत्र में उपयोग के लिए उपयुक्त है।
3लोड ब्रेक स्विच को बंद करने और खोलने का कार्य मैन्युअल या विद्युत या दूरस्थ रूप से किया जा सकता है।
4ऑपरेटिंग तंत्र उपन्यास, सरल, विश्वसनीय, छोटे आकार, यांत्रिक जीवन 10,000 गुना तक है, ऊर्जा भंडारण मोटर एक डीसी स्थायी चुंबक मोटर है,वोल्टेज स्तर -220V-110V-48V-24V है जो चुना जा सकता है.
लाभः
1छोटे आकारः डिवाइस को एक कॉम्पैक्ट फॉर्म फैक्टर के साथ डिज़ाइन किया गया है, जिससे सीमित स्थान के वातावरण में आसान स्थापना की अनुमति मिलती है।इसका छोटा आकार इसे उन अनुप्रयोगों के लिए उपयुक्त बनाता है जहां स्थान एक बाधा है.
2.हल्का वजन: उपकरण हल्का है, जो परिवहन और स्थापना को सरल बनाता है।यह हैंडलिंग के दौरान भौतिक बोझ को कम करता है और मौजूदा प्रणालियों में माउंट या एकीकृत करना आसान बनाता है.
3रखरखाव-मुक्त: उपकरण को न्यूनतम रखरखाव की आवश्यकता के लिए डिज़ाइन किया गया है। यह टिकाऊ घटकों के साथ बनाया गया है और दीर्घकालिक विश्वसनीयता के लिए अनुकूलित है,लगातार निरीक्षण या प्रतिस्थापन की आवश्यकता को कम करनायह सुविधा रखरखाव गतिविधियों पर समय और संसाधनों की बचत करती है।
4एंटी-कंडेनसेशन: उपकरण में कंडेनसेशन को रोकने के उपाय शामिल हैं। इसमें नमी के निर्माण के जोखिम को कम करने के लिए सीलिंग या इन्सुलेशन जैसी सुरक्षात्मक विशेषताएं शामिल हैं।यह इष्टतम प्रदर्शन बनाए रखने में मदद करता है और नमी के कारण संभावित क्षति से आंतरिक घटकों की रक्षा करता है.
5प्रतिकूल मौसम की स्थिति और गंदे वातावरण के अनुकूलः उपकरण को चुनौतीपूर्ण मौसम की स्थिति, जैसे चरम तापमान, आर्द्रता, या धूल और गंदगी के संपर्क में आने के लिए डिज़ाइन किया गया है।इसका मजबूत निर्माण और सुरक्षा सुविधाएं प्रतिकूल वातावरण में विश्वसनीय संचालन सुनिश्चित करती हैं, दोषों या प्रदर्शन में गिरावट के जोखिम को कम करता है।
तकनीकी पैरामीटरः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | फ्रैक्चर का इन्सुलेशन स्तर | कार्य आवृत्ति(शुष्क परीक्षण/नमी परीक्षण) | 48 | |||||||||
| बिजली के झटके के परीक्षण का वोल्टेज (पीक) | 85 | |||||||||||
| 3 | पृथक्करण का स्तर जमीन/चरण से चरण तक | कार्य आवृत्ति | शुष्क परीक्षण | 42 | ||||||||
| गीला परीक्षण | 34 | |||||||||||
| बिजली के झटके के परीक्षण का वोल्टेज (पीक) | 75 | |||||||||||
| 4 | रेटेड करंट | ए | 630 | |||||||||
| 5 | नामित थर्मल स्थिरता धारा (वास्तविक मूल्य) | kA | 20 | |||||||||
| 6 | लघु सर्किट के लिए नामित ब्रेक चालू (वास्तविक मूल्य) | 25 | ||||||||||
| 7 | थर्मल स्थिरता का नामित समय | s | 4 | |||||||||
| 8 | नामित शॉर्ट सर्किट बंद करने की धारा ((पीक) | kA | 63 | |||||||||
| 9 | नामित गतिशील स्थिरता वर्तमान (पीक) | |||||||||||
| 10 | यांत्रिक जीवनकाल | समय | 10000 | |||||||||
| 11 | आरंभिक नामित धारा | 1000 | ||||||||||
| 12 | आसपास का वायु तापमान | उच्चतम तापमान | °C | -55 | ||||||||
| सबसे कम तापमान | +60 | |||||||||||
| अधिकतम दैनिक तापमान का अंतर | क | ≤25 | ||||||||||
| 13 | ऊंचाई | m | ≤2500 | |||||||||
| 14 | आर्द्रता | दैनिक सापेक्ष आर्द्रता का औसत | % | ≤ 95 | ||||||||
| मासिक सापेक्ष आर्द्रता का औसत | ≤ 90 | |||||||||||
| 15 | भूकंप प्रतिरोधी क्षमता | क्षैतिज त्वरण | घ | 0.25 | ||||||||
| ग्राउंड वर्टिकल त्वरण | 0.125 | |||||||||||
| सुरक्षा कारक | / | 1.67 | ||||||||||
| 16 | हवा की गति | m/s | ≤35 | |||||||||
| 17 | बर्फ की मोटाई | मिमी | ≤20 | |||||||||
