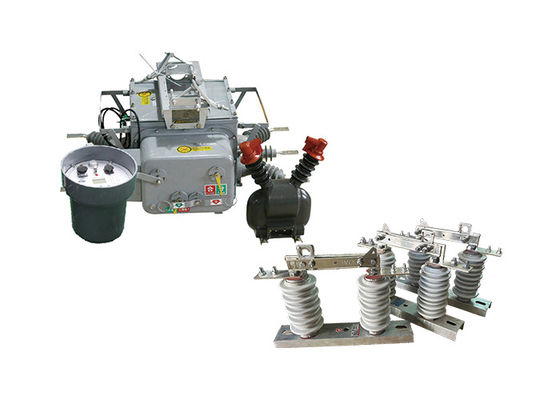

उच्च वोल्टेज डिस्कनेक्ट स्विच के साथ आसानी से संचालित नियंत्रक के साथ तीन चरण शक्तिशाली सीमा भार स्विच जोड़ी

उच्च वोल्टेज डिस्कनेक्ट स्विच के साथ आसानी से संचालित नियंत्रक के साथ तीन चरण शक्तिशाली सीमा भार स्विच जोड़ी


उत्पाद का वर्णन:

ZW20-12(F) सीमा भार स्विच 10kV वितरण लाइनों के लिए उपयुक्त है जिसमें तीन-चरण AC 50Hz है।

इसमें ZW20-12 आउटडोर हाई वोल्टेज एसी वैक्यूम सर्किट ब्रेकर, सेक्शनलाइज़र कंट्रोलर, पीडीए हैंडहेल्ड कंप्यूटर और अन्य घटक शामिल हैं।विद्युत कनेक्शन विमानन प्लग और बाहरी सील नियंत्रण केबलों के माध्यम से किए जाते हैं.

इसमें दोष का पता लगाने, सुरक्षा नियंत्रण और संचार कार्य हैं।यह स्वचालित रूप से दोष अनुभाग को अलग कर सकता है और एक गलती होने के बाद बहुत कम समय में स्वस्थ अनुभाग के लिए बिजली बहालयह मल्टीफंक्शनल निगरानी, सिस्टम उपकरण की सूचना क्वेरी,वितरण प्रणाली के भौगोलिक सूचना प्रणाली के उपयोगकर्ता सूचना और रखरखाव की स्थिति का ऑनलाइन प्रदर्शनयह कंप्यूटर सहायता प्राप्त वितरण स्वचालन का एक उन्नत चरण है।

GW9-10 उच्च वोल्टेज डिस्कनेक्ट स्विच एक प्रकार का पोर्टेबल उपकरण है जिसका उपयोग रखरखाव, मरम्मत या आपातकालीन प्रयोजनों के लिए विद्युत वितरण लाइनों को अलग करने और ग्राउंड करने के लिए किया जाता है।यह एक बहुमुखी उपकरण है जिसका उपयोग विभिन्न अनुप्रयोगों में किया जा सकता है, जिसमें हवाई वितरण लाइनें, सबस्टेशन और औद्योगिक सुविधाएं शामिल हैं।

उच्च वोल्टेज डिस्कनेक्ट स्विच को एक व्यक्ति द्वारा संचालित करने के लिए डिज़ाइन किया गया है, जिससे इसका उपयोग और पैंतरेबाज़ी आसान हो जाती है। इसमें एक दूरबीन फाइबरग्लास पोल होता है,जो विद्युत उपकरण तक पहुँचने के लिए बढ़ाया जा सकता है, और विनिमेय संलग्नक का एक सेट, जो उपयोगकर्ता को विभिन्न कार्यों को करने की अनुमति देता है, जैसे कि स्विच खोलना या बंद करना और ग्राउंडिंग लाइनें।

उच्च वोल्टेज डिस्कनेक्ट स्विच को विद्युत सर्किट में एक दृश्य ब्रेक प्रदान करने के लिए डिज़ाइन किया गया है, जो ऊर्जायुक्त उपकरणों के साथ आकस्मिक संपर्क से बचाने में मदद करता है।यह कठोर पर्यावरणीय परिस्थितियों का सामना करने के लिए भी डिज़ाइन किया गया है, जैसे कि तेज हवाएं, बारिश और बर्फ, इसे बाहरी वातावरण में उपयोग के लिए उपयुक्त बनाते हैं।


दोहरे प्रभाव का उपयोग जब GW9-10 श्रृंखला अलगाव स्विच को वैक्यूम सर्किट ब्रेकर के साथ इस्तेमाल किया जा सकता है।



नियंत्रक की विशेषताएंः

1. 485 / 232 संचार इंटरफेस के साथ, या ऑप्टिकल फाइबर के माध्यम से, वायरलेस दूरस्थ निगरानी; पुनः बंद करने के बाद त्वरण समारोहः जब स्विच भारी है

2. स्थायी विफलता के मामले में, स्वचालित त्वरण ट्रिपिंग;

3. दूरस्थ नियंत्रण / मैनुअल बंद यात्रा को तेज करने के लिए, और पुनः बंद करने तालाः उपयोगकर्ता बिजली के बाद लाइन की मरम्मत करता है, यदि ग्राउंडिंग स्विच को हटाने के लिए भूल जाते हैं

ट्रिपिंग को तेज किया जाना चाहिए;

3. तीन पुनः बंद करने की देरी समय समायोजित किया जा सकता है;

ट्रिप-क्लोजिंग सर्किट एंटी-मिसओपरेशन के डिजाइन को अपनाता है, और इसमें एंटी-ट्रिपिंग का कार्य होता है।

4शून्य-क्रम धारा क्षेत्र के भीतर के दोषों को क्षेत्र के बाहर के दोषों से अलग कर सकती है।

5रिमोट कंट्रोल स्विच को गलत संचालन को रोकने के लिए बनाया गया है।




आवेदनः

1खनन परिचालनः ZW20 स्विच का उपयोग खनन परिचालनों में भूमिगत और सतह खदानों में विद्युत उपकरण और बिजली वितरण नेटवर्क को नियंत्रित करने और सुरक्षा देने के लिए किया जाता है।

2डाटा सेंटरः महत्वपूर्ण आईटी बुनियादी ढांचे के लिए विश्वसनीय बिजली वितरण और सुरक्षा सुनिश्चित करने के लिए स्विच का उपयोग डेटा केंद्रों में किया जाता है।यह कुशल लोड स्विचिंग और विद्युत खराबी के खिलाफ सुरक्षा को सक्षम बनाता है.

3तेल और गैस उद्योगः ZW20 स्विच तेल और गैस उद्योग में रिफाइनरियों, पाइपलाइनों और अपतटीय प्लेटफार्मों में विद्युत उपकरणों के नियंत्रण और सुरक्षा के लिए आवेदन पाता है।

4बुनियादी ढांचा परियोजनाएंः स्विच का उपयोग विभिन्न बुनियादी ढांचा परियोजनाओं में किया जाता है, जैसे कि हवाई अड्डों, बंदरगाहों और स्टेडियमों में, विश्वसनीय बिजली वितरण और सुरक्षा के लिए।

5जल और अपशिष्ट जल उपचार सुविधाएंः ZW20 स्विच का उपयोग पंप स्टेशनों, उपचार संयंत्रों,और वितरण नेटवर्क.




स्थितिः

1ऊंचाईः 2000 मीटर

2परिवेश का तापमानःबाहर -30°C~+55°C

उच्चतम वार्षिक औसत तापमान 20°C है

अधिकतम दैनिक औसत तापमान 30°C है

3. सापेक्ष आर्द्रता:95% ((25°C)

4. भूकंपीय क्षमताःजमीन स्तर त्वरण 0.3g

जमीन का ऊर्ध्वाधर त्वरण 0.15g

तीन साइन तरंगों के लिए कार्य करते हुए

सुरक्षा कारक 1.67

5. भूकंपीय तीव्रता:7 डिग्री

6अधिकतम दैनिक तापमान अंतर:25°C

7.स्थापना का स्थानःबाहरी, 10kv हवाई लाइन उपयोगकर्ता की जिम्मेदारी सीमांकन बिंदु

8ग्राउंडिंग विधि: तटस्थ बिंदु स्पर्श नहीं करता है, चाप दमन कॉइल ग्राउंडिंग और कम प्रतिरोध ग्राउंडिंग




तकनीकी मापदंडः

ZW20-12 ((F)
