हुकस्टिक स्विच के साथ मिलान करने वाले नियंत्रक के साथ बुद्धिमान सीमांकन इलेक्ट्रिकल सेक्शनलाइज़र संचार का समर्थन करता है
उत्पाद का वर्णन:

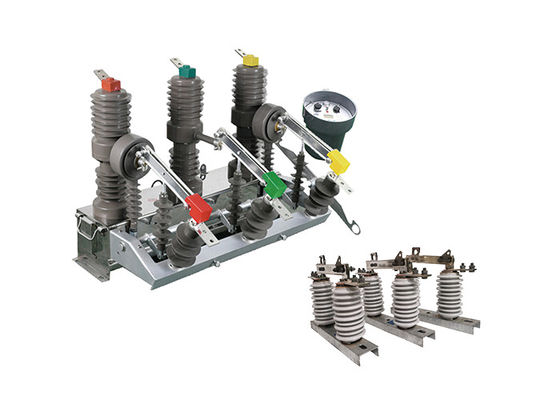

ZW32 श्रृंखला बुद्धिमान सीमांकन विद्युत sectionlizer 12kV और 50Hz के तीन-चरण वैकल्पिक धारा के नामित वोल्टेज के साथ एक बाहरी वितरण उपकरण है।यह मुख्य रूप से खोलने और बंद लोड वर्तमान के लिए प्रयोग किया जाता हैयह सबस्टेशन और औद्योगिक एवं खनन उद्यमों की बिजली वितरण प्रणाली में सुरक्षा और नियंत्रण के लिए उपयुक्त है।साथ ही उन स्थानों पर भी जहां ग्रामीण विद्युत ग्रिड अक्सर संचालित होता है।. सर्किट ब्रेकर में छोटी मात्रा, हल्के वजन, एंटी-कंडेनसेशन, मुफ्त रखरखाव आदि की विशेषताएं हैं। यह कठोर मौसम की स्थिति और गंदे वातावरण के अनुकूल हो सकता है।
GW9-10 हुकस्टिक स्विच एक प्रकार का विद्युत स्विच है जिसका उपयोग रखरखाव या मरम्मत के लिए एक ऊपरी बिजली संचरण लाइन के एक खंड को अलग करने के लिए किया जाता है।यह आमतौर पर उच्च वोल्टेज विद्युत प्रणालियों में प्रयोग किया जाता है, जैसे कि विद्युत उपयोगिताओं द्वारा लंबी दूरी पर बिजली प्रसारित करने के लिए उपयोग किए जाते हैं।
स्विच एक ऊपरी संरचना पर लगाया जाता है, जैसे कि एक ट्रांसमिशन टॉवर या पोल, और बाहरी विद्युत प्रणालियों में आने वाली कठोर पर्यावरणीय परिस्थितियों का सामना करने के लिए डिज़ाइन किया गया है।इसमें एक लंबवत, या ऊपर-नीचे, स्विच संपर्कों को संलग्न या विच्छेदन करने के लिए आंदोलन, जो आम तौर पर तांबे या अन्य प्रवाहकीय सामग्री से बने होते हैं।
हुकस्टिक स्विच को ट्रांसमिशन लाइन में एक दृश्यमान ब्रेक प्रदान करने के लिए डिज़ाइन किया गया है, जिससे रखरखाव कर्मियों को बिजली के झटके या उपकरण को नुकसान के जोखिम के बिना लाइन पर सुरक्षित रूप से काम करने की अनुमति मिलती है।यह अक्सर अन्य सुरक्षा उपकरणों के साथ संयोजन में प्रयोग किया जाता हैविद्युत प्रणाली और उस पर काम करने वाले लोगों की सुरक्षा के लिए, जमीनी स्विच और सर्ज अटैचर्स जैसे उपकरण।
दोहरे प्रभाव का उपयोग जब GW9-10 श्रृंखला अलगाव स्विच को वैक्यूम सर्किट ब्रेकर के साथ इस्तेमाल किया जा सकता है।
नियंत्रक का परिचय:
नियंत्रक 485/232 इंटरफ़ेस के माध्यम से संचार का समर्थन करता है, जो दूरस्थ निगरानी और नियंत्रण की अनुमति देता है। यह ऑप्टिकल फाइबर या वायरलेस कनेक्शन के माध्यम से भी संवाद कर सकता है।
जब भारी स्विच का पता चलता है, तो डिवाइस स्थायी खराबी की स्थिति में स्वचालित रूप से ट्रिपिंग प्रक्रिया को तेज करता है। यह सुविधा ऐसी स्थितियों में सिस्टम को क्षति से बचाने में मदद करती है।
रिमोट/मैनुअल क्लोजिंग और रीलॉकिंगः उपयोगकर्ता के पास रिमोट या मैन्युअल रूप से सर्किट को बंद करने और फिर से बंद करने का विकल्प है।यदि उपयोगकर्ता किसी लाइन की मरम्मत के बाद बिजली बहाल करते समय ग्राउंडिंग स्विच निकालना भूल जाता है, सुरक्षा सुनिश्चित करने के लिए उपकरण ट्रिपिंग प्रक्रिया को तेज कर सकता है।
यह तीन पुनः बंद करने के देरी समय के समायोजन की अनुमति देता है। यह सुविधा एक गलती के बाद सर्किट को फिर से बंद करने से पहले उचित देरी निर्धारित करने में लचीलापन प्रदान करती है।
नियंत्रक का कूद बंद करने वाला सर्किट एक गलत संचालन विरोधी डिजाइन शामिल करता है। इसमें सर्किट के अनचाहे बंद होने को रोकने के लिए एक कूद विरोधी कार्य शामिल है।
नियंत्रक शून्य-क्रम धारा के आधार पर क्षेत्र में और क्षेत्र के बाहर के दोषों के बीच अंतर कर सकता है।यह क्षमता दोषों के स्थान की पहचान करने में मदद करती है और अधिक लक्षित समस्या निवारण और रखरखाव को सक्षम बनाती है.
गलत संचालन की रोकथामः रिमोट कंट्रोल स्विच को गलत संचालन को रोकने के लिए डिज़ाइन किया गया है। यह डिजाइन सुविधा यह सुनिश्चित करती है कि स्विच गलती से ट्रिगर न हो,इस प्रकार अनचाहे कार्यों के जोखिम को कम करना.
विशेषताएं:
1नामित वोल्टेज और करंटः सर्किट ब्रेकर को तीन चरणों के एसी सिस्टम के लिए डिज़ाइन किया गया है जिसमें बाहरी वितरण उपकरण के लिए उपयुक्त नामित वोल्टेज है।यह 50 हर्ट्ज की आवृत्ति पर काम करता है और 630A से 1250A तक का एक रेटेड करंट रेंज हैयह उच्च वर्तमान रेटिंग इसे उन अनुप्रयोगों के लिए उपयुक्त बनाती है जहां उच्च शक्ति भार शामिल हैं।
2.शॉर्ट-सर्किट क्षमता: सर्किट ब्रेकर में 20kA का उच्च शॉर्ट-सर्किट वर्तमान रेट किया गया है। इसका मतलब है कि यह 20,000 एम्पियर तक की गलती धाराओं को प्रभावी ढंग से बाधित और संभाल सकता है,शॉर्ट सर्किट के खिलाफ विश्वसनीय सुरक्षा प्रदान करना और विद्युत प्रणाली को संभावित क्षति को सीमित करना.
3प्रणाली संरक्षण और नियंत्रण: इस सर्किट ब्रेकर का प्राथमिक उद्देश्य विद्युत प्रणाली की सुरक्षा और नियंत्रण करना है।यह ओवर करंट स्थितियों के दौरान वर्तमान के प्रवाह को बाधित करने के लिए बनाया गया हैविद्युत प्रवाह को काटकर, यह उपकरण को नुकसान से बचाने में मदद करता है और प्रणाली की सुरक्षा सुनिश्चित करता है।
4.बाहरी अनुप्रयोग: यह सर्किट ब्रेकर विशेष रूप से बाहरी उपयोग के लिए डिज़ाइन किया गया है, जिससे यह विभिन्न बाहरी वितरण प्रणालियों में अनुप्रयोगों के लिए उपयुक्त है।इसका मजबूत निर्माण और सुरक्षात्मक आवरण इसे मौसम जैसी पर्यावरणीय परिस्थितियों का सामना करने में सक्षम बनाता हैधूल और नमी।
5औद्योगिक और खनन अनुप्रयोगः सर्किट ब्रेकर औद्योगिक और खनन प्रतिष्ठानों के लिए उपयुक्त है जहां विश्वसनीय और कुशल बिजली वितरण महत्वपूर्ण है।इसकी उच्च वर्तमान रेटिंग और मजबूत डिजाइन इसे औद्योगिक और खनन संचालन में आम तौर पर पाए जाने वाले भारी मशीनरी और उपकरणों की बिजली की मांग को संभालने के लिए उपयुक्त बनाता है.
6ग्रामीण और बार-बार संचालन के वातावरणः सर्किट ब्रेकर को स्थापित करना और संचालित करना आसान है, जिससे यह ग्रामीण क्षेत्रों और स्थानों के लिए उपयुक्त है जिन्हें बार-बार संचालन की आवश्यकता होती है।इसका उपयोगकर्ता के अनुकूल डिजाइन और विश्वसनीय प्रदर्शन चुनौतीपूर्ण वातावरण में भी सुचारू संचालन और रखरखाव सुनिश्चित करता है.
लाभः
1कॉम्पैक्ट डिजाइनः ZW32-12 वैक्यूम सर्किट ब्रेकर को छोटे आकार के साथ डिज़ाइन किया गया है, जिससे विद्युत प्रतिष्ठानों में स्थान का कुशल उपयोग किया जा सकता है।इसकी कॉम्पैक्ट डिजाइन इसे उन प्रतिष्ठानों के लिए उपयुक्त बनाती है जहां स्थान सीमित है, जैसे कि कॉम्पैक्ट सबस्टेशन या स्विचगियर रूम में।
2.हल्के वजन का निर्माणः ZW32-12 सर्किट ब्रेकर को हल्के पदार्थों का उपयोग करके बनाया गया है, जो इसके कुल वजन को कम करता है। यह हल्का निर्माण इसे संभालने, परिवहन करने में आसान बनाता है।,स्थापना और रखरखाव प्रक्रियाओं के दौरान आवश्यक शारीरिक प्रयास को कम से कम करते हुए।
3रखरखाव-मुक्त संचालनः ZW32-12 वैक्यूम सर्किट ब्रेकर को रखरखाव-मुक्त संचालन के लिए डिज़ाइन किया गया है। यह वैक्यूम इंटरप्टर्स का उपयोग करता है,जो आर्क बुझाने वाले माध्यमों के नियमित रखरखाव या प्रतिस्थापन की आवश्यकता नहीं हैयह सुविधा समय और संसाधनों की बचत करते हुए नियमित रखरखाव गतिविधियों की आवश्यकता को कम करती है।
4.अंटि-कंडेंसेशन उपाय: ZW32-12 सर्किट ब्रेकर में उपकरण के अंदर नमी के निर्माण और संघनन को रोकने के लिए एंटी-कंडेंसेशन उपाय शामिल हैं।इन उपायों में नमी प्रतिरोधी सामग्रियों का उपयोग शामिल हो सकता है, सीलिंग तकनीक और वेंटिलेशन सिस्टम भी नम वातावरण में विश्वसनीय संचालन सुनिश्चित करने के लिए।
5प्रतिकूल मौसम और गंदे वातावरण के प्रतिरोधः ZW32-12 सर्किट ब्रेकर को प्रतिकूल मौसम और गंदे वातावरण का सामना करने के लिए डिज़ाइन किया गया है।यह मजबूत सामग्री और सुरक्षात्मक कोटिंग्स से बना है जो नमी के प्रतिरोध प्रदान करते हैंयह सर्किट ब्रेकर की विश्वसनीयता और प्रदर्शन सुनिश्चित करता है, यहां तक कि चुनौतीपूर्ण बाहरी या औद्योगिक सेटिंग्स में भी।
संरचना
1खंभे पर लगाए गए उच्च वोल्टेज लोड स्विच में वैक्यूम आर्क बुझाने वाले कक्ष के साथ स्थिर और विश्वसनीय ब्रेकिंग प्रदर्शन है। इसमें कोई दहन या विस्फोट जोखिम नहीं है, सुरक्षा,रखरखाव मुक्त, छोटा आकार, हल्का वजन और लंबी सेवा जीवन।
2लोड स्विच एक पूरी तरह से बंद संरचना को अपनाता है जिसमें अच्छी सीलिंग प्रदर्शन, नमी और ओस की रोकथाम क्षमताएं हैं, जो उच्च तापमान और आर्द्र क्षेत्रों में उपयोग के लिए उपयुक्त हैं।
3लोड स्विच को खोलने और बंद करने के लिए मैन्युअल या विद्युत रूप से संचालित किया जा सकता है, और इसे रिमोट-कंट्रोल भी किया जा सकता है।
4ऑपरेटिंग तंत्र अभिनव, सरल, कार्य में विश्वसनीय, आकार में कॉम्पैक्ट है और इसका यांत्रिक जीवनकाल 10,000 ऑपरेशन तक है। ऊर्जा भंडारण मोटर एक डीसी स्थायी चुंबक मोटर है,और वोल्टेज स्तर -220V से चुना जा सकता है, 110V, 48V, या 24V
तकनीकी पैरामीटरः
ZW32-12
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | फ्रैक्चर का इन्सुलेशन स्तर | काम करने की आवृत्ति ((सूखा परीक्षण/गीला परीक्षण) | 48 | |||||||||
| बिजली के झटके के परीक्षण का वोल्टेज (पीक) | 85 | |||||||||||
| 3 | पृथक्करण का स्तर जमीन/चरण से चरण तक | कार्य आवृत्ति | शुष्क परीक्षण | 42 | ||||||||
| गीला परीक्षण | 34 | |||||||||||
| बिजली के झटके के परीक्षण का वोल्टेज (पीक) | 75 | |||||||||||
| 4 | रेटेड करंट | ए | 630 | |||||||||
| 5 | नामित थर्मल स्थिरता धारा (वास्तविक मूल्य) | kA | 20 | |||||||||
| 6 | लघु सर्किट के लिए नामित ब्रेक चालू (वास्तविक मूल्य) | 25 | ||||||||||
| 7 | थर्मल स्थिरता का नामित समय | s | 4 | |||||||||
| 8 | नामित शॉर्ट सर्किट बंद करने की धारा ((पीक) | kA | 63 | |||||||||
| 9 | नामित गतिशील स्थिरता वर्तमान (पीक) | |||||||||||
| 10 | यांत्रिक जीवनकाल | समय | 10000 | |||||||||
| 11 | आरंभिक नामित धारा | 1000 | ||||||||||
| 12 | आसपास का वायु तापमान | उच्चतम तापमान | °C | -55 | ||||||||
| सबसे कम तापमान | +60 | |||||||||||
| अधिकतम दैनिक तापमान का अंतर | क | ≤25 | ||||||||||
| 13 | ऊंचाई | m | ≤2500 | |||||||||
| 14 | आर्द्रता | दैनिक सापेक्ष आर्द्रता का औसत | % | ≤ 95 | ||||||||
| मासिक सापेक्ष आर्द्रता का औसत | ≤ 90 | |||||||||||
| 15 | भूकंप प्रतिरोधी क्षमता | क्षैतिज त्वरण | घ | 0.25 | ||||||||
| ग्राउंड वर्टिकल त्वरण | 0.125 | |||||||||||
| सुरक्षा कारक | / | 1.67 | ||||||||||
| 16 | हवा की गति | m/s | ≤35 | |||||||||
| 17 | बर्फ की मोटाई | मिमी | ≤20 | |||||||||
GW9-10
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवन काल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
