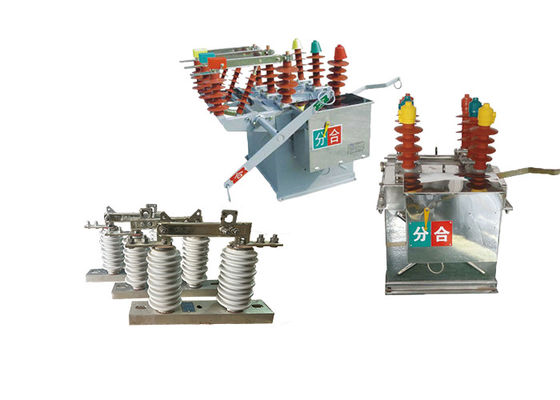

सुरक्षा के लिए GW9 630A हुकस्टिक स्विच वैक्यूम लोड स्विच के साथ मेल खाने वाला तीन चरण इंडुअट्रियल वैक्यूम सर्किट ब्रेकर
उत्पाद का वर्णन:
ZW8-12 स्वचालित वैक्यूम सर्किट ब्रेकर एक प्रकार का विद्युत स्विचगियर है जिसका उपयोग आमतौर पर पावर ट्रांसमिशन और वितरण प्रणालियों में किया जाता है।यह बाहरी वातावरण में काम करने के लिए डिज़ाइन किया गया है और अधिकतम 12kV के वोल्टेज और 50Hz की आवृत्ति के लिए रेट किया गया है.
ZW8-12 सर्किट ब्रेकर का मुख्य कार्य अतिभार या सर्ट सर्किट की खराबी के मामले में विद्युत धारा के प्रवाह को बाधित करना है।यह विद्युत उपकरणों को क्षति से बचाने और बिजली की कमी से बचाने में मदद करता है.
ZW8-12 सर्किट ब्रेकर विशेष रूप से 10kV पर काम करने वाले शहरी और ग्रामीण बिजली नेटवर्क के वितरण प्रणालियों में उपयोग के लिए उपयुक्त है।यह एक परिपक्व और विश्वसनीय उत्पाद है जो कई वर्षों से बिजली उद्योग में व्यापक रूप से उपयोग किया गया है.
ZW8-12 सर्किट ब्रेकर का एक प्रमुख लाभ वैक्यूम इंटरप्टर का उपयोग है।वैक्यूम अवरोधक विद्युत धाराओं को बाधित करने में अत्यधिक कुशल होते हैं और उनके लंबे जीवनकाल और कम रखरखाव आवश्यकताओं के लिए जाने जाते हैंयह ZW8-12 सर्किट ब्रेकर को बिजली वितरण प्रणालियों के लिए एक लागत प्रभावी और विश्वसनीय समाधान बनाता है।
GW9-10 हुकस्टिक स्विच एक पोर्टेबल, उच्च वोल्टेज विद्युत स्विच है जिसका उपयोग रखरखाव और मरम्मत के प्रयोजनों के लिए विद्युत सर्किट को अलग करने के लिए किया जाता है।यह आम तौर पर मध्यम से उच्च वोल्टेज पावर ट्रांसमिशन और वितरण प्रणालियों में प्रयोग किया जाता है.
लोडबस्टर इलेक्ट्रिकल आइसोलेटर पोर्टेबल होने के लिए डिज़ाइन किया गया है और आसानी से उस स्थान पर ले जाया जा सकता है जहां इसकी आवश्यकता है। यह उच्च वोल्टेज स्तरों को संभालने में सक्षम है,आमतौर पर कुछ किलोवोल्ट से लेकर कई सौ किलोवोल्ट तक.
स्विच का उपयोग रखरखाव या मरम्मत के प्रयोजनों के लिए बिजली प्रणाली के एक खंड को अलग करने के लिए किया जाता है। इसमें दृश्य संकेतक होते हैं जो दिखाते हैं कि स्विच खुला है या बंद है,ऑपरेटरों के लिए सर्किट की स्थिति को जानना आसान बनाना.
लोडबस्टर इलेक्ट्रिकल आइसोलेटर का उपयोग सर्किट स्विच करने और अलग करने के साथ-साथ ग्राउंडिंग और डी-एनेर्जिंग उपकरण सहित कई प्रकार के अनुप्रयोगों के लिए किया जा सकता है।यह विद्युत खतरों से ऑपरेटरों की रक्षा के लिए सुरक्षा सुविधाओं के साथ बनाया गया है, जैसे कि अछूता सामग्री जो जीवित भागों के साथ आकस्मिक संपर्क को रोकती है।
स्विच का उपयोग करना आसान है और इसे संचालित करने के लिए न्यूनतम प्रशिक्षण की आवश्यकता होती है। इसमें विनिमेय ब्लेड हैं जिन्हें आसानी से बदला जा सकता है, जिससे अधिक लचीलापन और बहुमुखी प्रतिभा की अनुमति मिलती है।
दोहरे प्रभाव का उपयोग जब GW9-10 श्रृंखला अलगाव स्विच वैक्यूम सर्किट ब्रेकर के साथ इस्तेमाल किया जा सकता है!
विशेषताएं:
माइक्रो कंप्यूटर सुरक्षा कार्य
1.इसमें तीन चरणों का विद्युत संरक्षण कार्य होता हैः तेज गति, समय-सीमित तेज गति और अतिप्रवाह संरक्षण।
2. तेज और धीमी गति से टाइमिंग की सुविधाओं की लचीली सेटिंग।
3उपयोगकर्ता सुरक्षा मान और देरी निर्धारित कर सकते हैं।
फिर से बंद करने का कार्य
1. तीन तक पुनः बंद करने के कार्य निर्धारित किए जा सकते हैं.
2उपयोगकर्ता पुनः बंद करने के कार्यों की संख्या और विभिन्न पुनः बंद करने के अंतराल को स्वतंत्र रूप से चुन सकते हैं।
3इसमें पुनः बंद होने से पहले त्वरण, पुनः बंद होने के बाद त्वरण और अनुक्रमिक समन्वय चयन के कार्य होते हैं।
नेटवर्क पुनर्निर्माण कार्य
1.इसमें कम वोल्टेज ट्रिप लॉक, ऑटोमैटिक रीलॉकिंग, कम समय के लिए कोई रीलॉकिंग, लगातार कोई रीलॉकिंग, कम वोल्टेज रीलॉकिंग, ऑटोमैटिक रीसेट, स्टैंडबाय सुरक्षा मूल्य की कम समय की सक्रियता शामिल है,और स्टैंडबाय सुरक्षा मूल्य की निरंतर सक्रियता.
2रिंग नेटवर्क संचालन के दौरान पूर्व निर्धारित कार्य के अनुसार वितरित बुद्धिमान नियंत्रण को महसूस किया जा सकता है।
3जब नेटवर्क में खराबी होती है, तो यह स्वचालित रूप से गलती को साफ करता है, गलती वाले क्षेत्र को अलग करता है, स्वचालित रूप से बिजली हस्तांतरित करता है, और गैर-त्रुटि वाले क्षेत्र में बिजली बहाल करता है।
संरचना:
1वैक्यूम इंटरप्टर: वैक्यूम इंटरप्टर सर्किट ब्रेकर का दिल है। इसमें एक स्थिर संपर्क और एक चलती संपर्क होता है जो एक वैक्यूम कक्ष के अंदर सील होता है। जब सर्किट ब्रेकर काम करता है,संपर्क अलग हो जाते हैं, जिससे एक चाप बनता है। वैक्यूम इंटरप्टर की भूमिका चाप को बुझाना और वर्तमान का विश्वसनीय विराम प्रदान करना है।
2ऑपरेटिंग तंत्रः सर्किट ब्रेकर एक ऑपरेटिंग तंत्र से लैस है जो संपर्क खोलने और बंद करने के लिए जिम्मेदार है। यह विभिन्न तंत्रों का उपयोग कर सकता है जैसे कि स्प्रिंग तंत्र,हाइड्रोलिक तंत्र, या विद्युत चुम्बकीय संचालन तंत्र। संचालन तंत्र सर्किट ब्रेकर के सुचारू और विश्वसनीय संचालन को सुनिश्चित करता है।
3अछूता घेरः सर्किट ब्रेकर को अछूता घेर में रखा जाता है, जो नमी, धूल और प्रदूषकों जैसे बाहरी कारकों से सुरक्षा प्रदान करता है।संलग्नक आमतौर पर उच्च गुणवत्ता वाले अछूता सामग्री से बनाया जाता है ताकि आवश्यक डाइलेक्ट्रिक ताकत और अछूता गुण बनाए रखे जा सकें.
4नियंत्रण और सुरक्षा प्रणालीः ZW8-12 सर्किट ब्रेकर में इसके संचालन की निगरानी और नियंत्रण के लिए एक नियंत्रण और सुरक्षा प्रणाली शामिल है। इस प्रणाली में विभिन्न सेंसर, रिले,और असामान्य स्थितियों का पता लगाने के लिए नियंत्रण उपकरणों, सिग्नल इनपुट प्रदान करता है, और सर्किट ब्रेकर के खोलने या बंद करने की शुरुआत करता है।
5.कनेक्शन टर्मिनल: सर्किट ब्रेकर में इनकमिंग और आउटगोइंग इलेक्ट्रिकल कनेक्शन के लिए कनेक्शन टर्मिनल होते हैं। ये टर्मिनल पावर केबल या बसबार को कनेक्ट करने की अनुमति देते हैं,सर्किट ब्रेकर के माध्यम से वर्तमान के प्रवाह को सक्षम.
6सहायक और नियंत्रण घटक: इसके कार्यक्षमता को बढ़ाने के लिए अतिरिक्त सहायक और नियंत्रण घटक सर्किट ब्रेकर में मौजूद हो सकते हैं। इनमें सहायक स्विच शामिल हो सकते हैं,वोल्टेज ट्रांसफार्मरविद्युत मापदंडों की निगरानी, माप और नियंत्रण के लिए आवश्यक विद्युत ट्रांसफार्मर और अन्य सहायक उपकरण।
आवेदन
1विद्युत वितरणः आउटडोर वैक्यूम सर्किट ब्रेकर का उपयोग विद्युत वितरण प्रणालियों में वितरण ट्रांसफार्मर, फीडर और अन्य उपकरणों को स्विच करने और उनकी सुरक्षा करने के लिए किया जाता है।वे आम तौर पर बाहरी खंभे पर स्थापित होते हैं, सबस्टेशन और स्विचगियर।
2.उपयोगिता के पैमाने पर नवीकरणीय ऊर्जाः आउटडोर वैक्यूम सर्किट ब्रेकर का उपयोग उपयोग उपयोगिता के पैमाने पर नवीकरणीय ऊर्जा परियोजनाओं में किया जाता है, जैसे पवन और सौर फार्म, इनवर्टर और अन्य उपकरणों को स्विच करने और सुरक्षा के लिए.
3.रेलवे प्रणालीः बाहरी वैक्यूम सर्किट ब्रेकर का उपयोग रेल प्रणाली में, जैसे सिग्नलिंग प्रणाली और रेलवे बुनियादी ढांचे में, विद्युत उपकरणों को स्विच करने और उनकी सुरक्षा के लिए किया जाता है।
4खनन संचालनः बाहरी वैक्यूम सर्किट ब्रेकर का उपयोग खनन संचालन में कठोर बाहरी वातावरण में विद्युत उपकरणों को स्विच करने और उनकी सुरक्षा करने के लिए किया जाता है।
5तेल और गैस उद्योगः बाहरी वैक्यूम सर्किट ब्रेकर का उपयोग तेल और गैस उद्योग में पंप, कंप्रेसर और पाइपलाइन जैसे विद्युत उपकरणों को स्विच करने और उनकी सुरक्षा के लिए किया जाता है।
तकनीकी पैरामीटरः
ZW8-12
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | ||||||||
| 1 | नामित वोल्टेज | केवी | 12 | ||||||||
| 2 | नामित इन्सुलेशन स्तर | 1 मिनट औद्योगिक आवृत्ति प्रतिरोधक वोल्टेज | शुष्क परीक्षण | 42 | |||||||
| गीला परीक्षण | 34 | ||||||||||
| बिजली के झटके का सामना करें वोल्टेज (पीक) | 75 | ||||||||||
| 3 | रेटेड करंट | ए | 630 | ||||||||
| 4 | लघु सर्किट के लिए नामित ब्रेक चालू | kA | 20 | ||||||||
| 5 | लघु सर्किट के नामित ब्रेक चालू समय | समय | 30 | ||||||||
| 6 | लघु सर्किट स्विचिंग वर्तमान (पीक) | kA | 50 | ||||||||
| 7 | वर्तमान का सामना करने वाली नामित चोटी | 50 | |||||||||
| 8 | नामित कम समय का प्रतिरोध करंट | 20 | |||||||||
| 9 | नामित शॉर्ट सर्किट अवधि | एस | 4 | ||||||||
| 10 | तोड़ने का समय (पृथक उत्तेजना विच्छेदन) |
अधिकतम ऑपरेटिंग वोल्टेज | एमएस | 15-50 | |||||||
| नामित परिचालन वोल्टेज | 30-60 | ||||||||||
| न्यूनतम परिचालन वोल्टेज | |||||||||||
| 11 | बंद होने का समय | 25-50 | |||||||||
| 12 | पूर्ण विच्छेदन समय | ≤100 | |||||||||
| 13 | आर्क जलने का समय | ≤20 | |||||||||
| 14 | यांत्रिक जीवनकाल | समय | 10000 | ||||||||
| 15 | बंद करने का कार्य | J | 70 | ||||||||
| 16 | ऊर्जा भंडारण मोटर की नाममात्र इनपुट शक्ति | W | < 250 | ||||||||
| 17 | नामित परिचालन वोल्टेज/नामित सहायक सर्किट वोल्टेज | वी | DC220 | ||||||||
| AC220 | |||||||||||
| 18 | नामित वोल्टेज पर ऊर्जा भंडारण समय | एस | <10 | ||||||||
| 19 | ओवरकंट्रेंट डिकॉपलर | रेटेड करंट | ए | 5 | |||||||
| विच्छेदन करंट की सटीकता | % | ±10 | |||||||||
GW9-10
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवन काल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
