ZW8 सीरीज स्वचालित वैक्यूम सर्किट ब्रेकर एसी उच्च वोल्टेज तीन चरण तीन ध्रुवों इंटरप्टर सर्किट ब्रेकर स्विच

ZW8 सीरीज स्वचालित वैक्यूम सर्किट ब्रेकर एसी उच्च वोल्टेज तीन चरण तीन ध्रुवों इंटरप्टर सर्किट ब्रेकर स्विच

उत्पाद का वर्णन:

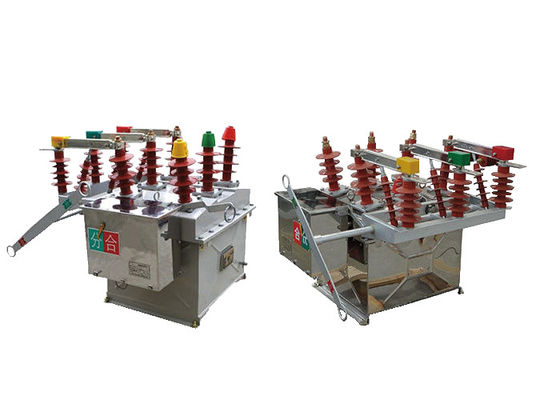

ZW8-12 स्वचालित वैक्यूम सर्किट ब्रेकर एक विशिष्ट प्रकार का सर्किट ब्रेकर है जिसे उच्च वोल्टेज स्विचगियर सिस्टम में बाहरी उपयोग के लिए डिज़ाइन किया गया है।यह विशेष रूप से 12kV के एक नामित वोल्टेज और 50Hz की एक नामित आवृत्ति के साथ तीन चरण AC आउटडोर उच्च वोल्टेज स्विचगियर के लिए उपयुक्त है.
ZW8-12 सर्किट ब्रेकर का प्राथमिक कार्य 10kV शहरी और ग्रामीण बिजली नेटवर्क में वितरण प्रणालियों को नियंत्रित करना और उनकी सुरक्षा करना है।यह लोड धाराओं को चालू या बंद करने के लिए जिम्मेदार है और बिजली प्रणाली में हो सकता है कि शॉर्ट सर्किट दोष धाराओं को बाधित करने के लिए भी.
एक वैक्यूम सर्किट ब्रेकर के रूप में, यह स्विचिंग ऑपरेशन के दौरान सर्किट ब्रेकर के खुलने पर बनने वाले आर्क को बुझाने के लिए एक वैक्यूम इंटरप्टर का उपयोग करता है।वैक्यूम अवरोधक विश्वसनीय आर्क अवरोधक क्षमता प्रदान करते हैं और अपने उच्च डाइलेक्ट्रिक शक्ति और उत्कृष्ट विद्युत प्रदर्शन के लिए जाने जाते हैं.
ZW8-12 सर्किट ब्रेकर को बिजली प्रणाली में सबसे व्यापक रूप से उपयोग किए जाने वाले, परिपक्व और स्थिर उत्पादों में से एक माना जाता है। इसका तात्पर्य यह है कि इसका सफल संचालन का एक लंबा इतिहास है,व्यापक क्षेत्र की तैनातीयह कठोर परीक्षणों से गुजर चुका है और प्रदर्शन और सुरक्षा के लिए आवश्यक उद्योग मानकों को पूरा करता है।




 विशेषताएं:

1ZW8-12 स्वचालित वैक्यूम सर्किट ब्रेकर को प्रदूषण विरोधी क्षमता के साथ डिज़ाइन किया गया है। इसका मतलब है कि यह उच्च स्तर के प्रदूषण वाले वातावरण में भी विश्वसनीय रूप से काम करने में सक्षम है,जैसे भारी धूल या औद्योगिक उत्सर्जन वाले क्षेत्र. आंतरिक इन्सुलेशन को इस तरह के प्रदूषण का सामना करने और आवश्यक इन्सुलेशन स्तर बनाए रखने के लिए डिज़ाइन किया गया है। इसके अतिरिक्त सर्किट ब्रेकर हवा और एपॉक्सी राल मिश्रित इन्सुलेशन का उपयोग करता है,जो बेहतर इन्सुलेशन गुण प्रदान करता है और ब्रेकर के समग्र प्रदर्शन में सुधार करता है.
2सर्किट ब्रेकर एक मिसाइल ऊर्जा भंडारण ऑपरेटिंग तंत्र से लैस है।यह ऑपरेटिंग तंत्र यांत्रिक ऊर्जा को संग्रहीत करता है जिसे सर्किट ब्रेकर संपर्कों को खोलने या बंद करने के लिए तेजी से जारी किया जा सकता हैमिसाइल ऊर्जा भंडारण तंत्र कुशल और विश्वसनीय संचालन के लिए डिज़ाइन किया गया है, जिससे सर्किट ब्रेकर का त्वरित और प्रभावी स्विचिंग सुनिश्चित होता है।
3.ZW8-12 सर्किट ब्रेकर को एकतरफा (बाएं तरफ) या दोतरफा अलगाव स्विच से लैस किया जा सकता है।यह स्विचगियर प्रणाली में सर्किट ब्रेकर के विन्यास और स्थापना में लचीलापन की अनुमति देता हैइसके अतिरिक्त, यह एक बाहरी पीटी (संभावित ट्रांसफार्मर) से लैस किया जा सकता है, जिसका उपयोग वोल्टेज माप और नियंत्रण उद्देश्यों के लिए किया जाता है।बाहरी पीटी सटीक वोल्टेज निगरानी की सुविधा देता है और उच्च वोल्टेज प्रणाली में सर्किट ब्रेकर के उचित कामकाज को सुनिश्चित करने में मदद करता है.



लाभः

1यह CT23 प्रकार के स्प्रिंग ऊर्जा-स्टोरेज ऑपरेटिंग तंत्र से लैस है। ऊर्जा-स्टोरेज, मोटर या मैनुअल द्वारा खोलने और बंद करने को प्राप्त किया जा सकता है।
2.ZW8-12G में ZW8-12 ब्रेकर और आइसोलेटर होते हैं, जिन्हें संयुक्त ब्रेकर कहा जाता है, जिनका उपयोग सेक्शनलाइजर के रूप में किया जा सकता है।
3.ब्रेकर की संरचना एक टैंक में इकट्ठे तीन-चरण, धातु टैंक में संलग्न तीन-चरण वैक्यूम आर्क-बर्निंग कक्ष, चरणों के बीच इन्सुलेशन सामग्री और प्रत्येक चरण के लिए एसएमसी से बना है।
4.विश्वसनीय प्रदर्शन और उच्च इन्सुलेशन शक्ति।



शर्तें:

1परिवेश का तापमानः सर्किट ब्रेकर को -15°C से +40°C के तापमान के दायरे में काम करने के लिए डिज़ाइन किया गया है।इसका अर्थ है कि यह -15°C और +40°C तक के तापमान वाले वातावरण में प्रभावी ढंग से काम कर सकता है।.
2हवा का दबावः सर्किट ब्रेकर 700Pa तक के हवा के दबाव का सामना कर सकता है, जो 34m/s की हवा की गति के बराबर है।यह सुनिश्चित करता है कि सर्किट ब्रेकर स्थिर रहता है और मजबूत हवाओं से प्रभावित नहीं है.
3ऊंचाईः सर्किट ब्रेकर समुद्र तल से 1000 मीटर तक की ऊंचाई पर स्थापित करने के लिए उपयुक्त है। इसे इस ऊंचाई सीमा के भीतर विश्वसनीय रूप से काम करने के लिए डिज़ाइन किया गया है।
4भूकंपीय तीव्रता: सर्किट ब्रेकर को भूकंपीय तीव्रता पैमाने पर 8 तक की तीव्रता के साथ भूकंपीय गतिविधियों का सामना करने के लिए डिज़ाइन किया गया है।यह सुनिश्चित करता है कि यह चालू रहता है और इस स्तर तक भूकंपीय कंपन से प्रभावित नहीं होता है.




तकनीकी पैरामीटरः
