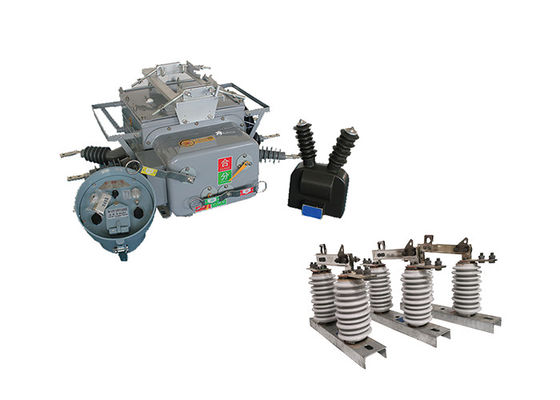

ZW20-12(F) इलेक्ट्रिकल आउटडोर बॉर्डर वैक्यूम सर्किट ब्रेकर 180kg पोर्सिलेन आइसोलेशन डिस्कनेक्टर के साथ

ZW20-12(F) इलेक्ट्रिकल आउटडोर बॉर्डर वैक्यूम सर्किट ब्रेकर 180kg पोर्सिलेन आइसोलेशन डिस्कनेक्टर के साथ

उत्पाद का वर्णन:


ZW20-12(F) आउटडोर वैक्यूम सर्किट ब्रेकर एक बहुमुखी और बुद्धिमान उपकरण है जो वैक्यूम ब्रेकर, वैक्यूम लोड स्विच, रीक्लॉसर और सेक्शनलाइज़र के कार्यों को जोड़ती है।यह 10kV और 13kV वितरण नेटवर्क में उपयोग के लिए डिज़ाइन किया गया है, विशेष रूप से शहरी और ग्रामीण बिजली नेटवर्क में।
ZW20-12(F) सर्किट ब्रेकर के मुख्य घटकों में एक वैक्यूम ब्रेकर, CH-40 नियंत्रक और एक बाहरी वोल्टेज ट्रांसफार्मर शामिल हैं।वैक्यूम ब्रेकर विद्युत सर्किटों को बाधित करने और बनाने के लिए जिम्मेदार है, जबकि CH-40 नियंत्रक बुद्धिमान सुरक्षा और नियंत्रण कार्य प्रदान करता है। बाहरी वोल्टेज ट्रांसफार्मर नियंत्रण और निगरानी उद्देश्यों के लिए सटीक वोल्टेज माप में मदद करता है।



नियंत्रक की विशेषताएंः

1. 485 / 232 संचार इंटरफ़ेस के साथ, या ऑप्टिकल फाइबर के माध्यम से, वायरलेस दूरस्थ निगरानी; पुनः बंद करने के बाद त्वरण समारोह; जब स्विच भारी है,स्थायी खराबी के मामले में स्वतः त्वरण ट्रिपिंग;
2. रिमोट स्विच, ट्रिपिंग को तेज करना चाहिए:
3.तीन रिक्लोसिन / मैनुअल बंद करने के लिए ट्रिपिंग को तेज करने के लिए, और बंद करने के लिए पुनः बंदः उपयोगकर्ता लाइन की मरम्मत के बाद शक्ति भेजता है, अगर वह ग्राउंडिंग को हटाने के लिए भूल जाता है g देरी समय समायोजित किया जा सकता है;
4.जंप क्लोजिंग सर्किट में गलत ऑपरेशन के खिलाफ डिजाइन किया गया है और इसमें एंटी-जंप फंक्शन है;
5शून्य-क्रम धारा क्षेत्र के भीतर और क्षेत्र के बाहर दोषों के बीच अंतर कर सकती है;
6रिमोट कंट्रोल स्विच को गलत संचालन को रोकने के लिए डिज़ाइन किया गया है।



आवेदनः


1. डिस्कनेक्टिंग स्विच और संपर्क स्विच: ZW20-12 ((F) सर्किट ब्रेकर का उपयोग बिजली वितरण प्रणालियों के रिंग नेटवर्क कॉन्फ़िगरेशन में डिस्कनेक्टिंग स्विच या संपर्क स्विच के रूप में किया जा सकता है।यह रखरखाव या दोष की स्थिति के दौरान सर्किट के खोलने और बंद करने के लिए सक्षम बनाता है.
2स्वचालित स्विच डिवाइस: यह एक स्वचालित स्विच डिवाइस के रूप में कार्य करता है, जो रिंग नेटवर्क कॉन्फ़िगरेशन में लोड स्विचिंग के कार्यान्वयन की अनुमति देता है।यह सुविधा विद्युत वितरण के लचीलेपन और दक्षता में वृद्धि करती है.
3सीमा स्विच: बिजली आपूर्ति की शाखा लाइनों में, ZW20-12(F) सर्किट ब्रेकर सीमा स्विच या "वॉचडॉग" के रूप में कार्य कर सकता है।" यह दोषों और असामान्य परिस्थितियों के खिलाफ निगरानी और शाखा लाइन की रक्षा में मदद करता है.
4पुनः बंद करनेवाला और अनुभागीयकरण करनेवालाः सर्किट ब्रेकर ओवरहेड वितरण नेटवर्क में पुनः बंद करनेवाला और अनुभागीयकरण करनेवाला के रूप में कार्य कर सकता है।यह अस्थायी खराबी के बाद स्वचालित रूप से बिजली बहाल करता है और आउटेज के प्रभाव को कम करने के लिए दोषपूर्ण वर्गों को अलग करता है.



पर्यावरणीय परिस्थितियाँ:

1ऊंचाईः 2000 मीटर
2परिवेश का तापमानःबाहर -30°C~+55°C
उच्चतम वार्षिक औसत तापमान 20°C है
अधिकतम दैनिक औसत तापमान 30°C है
3. सापेक्ष आर्द्रता:95% ((25°C)
4. भूकंपीय क्षमताःजमीन स्तर त्वरण 0.3g
जमीन का ऊर्ध्वाधर त्वरण 0.15g
तीन साइन तरंगों के लिए कार्य करते हुए
सुरक्षा कारक 1.67
5. भूकंपीय तीव्रता:7 डिग्री
6अधिकतम दैनिक तापमान अंतर:25°C
7.स्थापना का स्थानःबाहरी, 10kv हवाई लाइन उपयोगकर्ता की जिम्मेदारी सीमांकन बिंदु
8ग्राउंडिंग विधि: तटस्थ बिंदु स्पर्श नहीं करता है, चाप दमन कॉइल ग्राउंडिंग और कम प्रतिरोध ग्राउंडिंग



तकनीकी मापदंडः



दोहरे प्रभाव का उपयोग जब GW9-10 श्रृंखला अलगाव स्विच को वैक्यूम सर्किट ब्रेकर के साथ इस्तेमाल किया जा सकता है।
