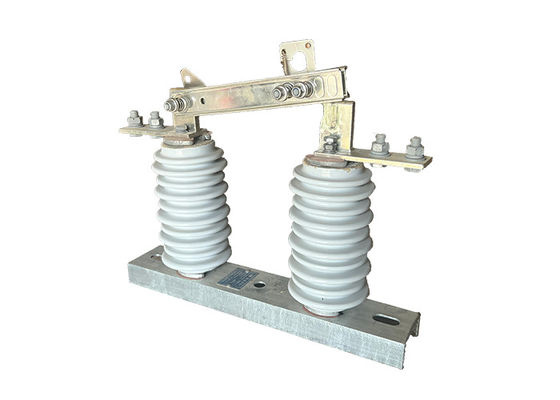

नई मॉडल GW9 सीरीज़ आउटडोर डिस्कनेक्टर स्विच उच्च वोल्टेज वैक्यूम सर्किट ब्रेकर के साथ प्रयुक्त पोर्सिलेन आइसोलेटर
उत्पाद का वर्णन:
बाहरी डिस्कनेक्टर स्विच एक विद्युत स्विच है जिसे रखरखाव या मरम्मत के प्रयोजनों के लिए विद्युत नेटवर्क या प्रणाली के एक खंड को शेष प्रणाली से अलग करने के लिए डिज़ाइन किया गया है।यह आम तौर पर उच्च वोल्टेज पावर ट्रांसमिशन और वितरण प्रणालियों में प्रयोग किया जाता है.
स्विच को सामान्य या असामान्य परिस्थितियों में खोलने और बंद करने के लिए डिज़ाइन किया गया है, जैसे कि एक गलती या ओवरकंट्रेंट। जब स्विच खुला होता है,यह भौतिक रूप से नेटवर्क के बाकी हिस्सों से सिस्टम के खंड को अलग करता है, उस खंड में बिजली के प्रवाह को रोकता है।
आउटडोर डिस्कनेक्टर स्विच आमतौर पर 600 वोल्ट से 765,000 वोल्ट के बीच वोल्टेज पर काम करने के लिए डिज़ाइन किए जाते हैं, और उन्हें मैन्युअल या स्वचालित रूप से संचालित किया जा सकता है।वे आम तौर पर सबस्टेशन या बिजली के खंभे पर स्थापित होते हैं, और वे विद्युत ग्रिड के बुनियादी ढांचे का एक महत्वपूर्ण घटक हैं।
उच्च वोल्टेज डिस्कनेक्ट स्विच के साथ काम करते समय उचित सुरक्षा प्रक्रियाओं का पालन करना महत्वपूर्ण है, क्योंकि यदि उन्हें सही ढंग से नहीं संभाला जाता है तो वे खतरनाक हो सकते हैं।केवल योग्य और प्रशिक्षित कर्मियों को ही उच्च वोल्टेज उपकरण का संचालन और रखरखाव करने की अनुमति दी जानी चाहिए.
ऑपरेशन:
1अन्तरक्रियाशीलताः उच्च वोल्टेज डिस्कनेक्ट स्विच को विद्युत प्रणाली के अन्य घटकों जैसे सर्किट ब्रेकर, ट्रांसफार्मर या सुरक्षात्मक रिले के साथ एकीकृत करने के लिए डिज़ाइन किया गया है।यह अन्तरक्रियाशीलता संपूर्ण प्रणाली के समन्वित संचालन और सुरक्षा की अनुमति देती है।, जिससे बिजली का विश्वसनीय और कुशल वितरण सुनिश्चित हो सके।
2दूरस्थ निगरानी और निदानः कुछ उच्च वोल्टेज डिस्कनेक्ट स्विच दूरस्थ निगरानी और निदान क्षमताओं से लैस हैं।ये प्रणाली स्विच पैरामीटरों की वास्तविक समय की निगरानी करने में सक्षम हैं, जैसे कि तापमान, दबाव और संपर्क प्रतिरोध, विफलताओं को रोकने और प्रदर्शन को अनुकूलित करने के लिए सक्रिय रखरखाव और समस्या निवारण की अनुमति देता है।
3आपातकालीन संचालनः उच्च वोल्टेज डिस्कनेक्ट स्विच में आपातकालीन संचालन के लिए प्रावधान हो सकते हैं, जैसे कि मैनुअल ओवरराइड या आपातकालीन बिजली आपूर्ति।ये विशेषताएं यह सुनिश्चित करती हैं कि आपातकालीन स्थितियों में भी स्विच को संचालित किया जा सके, जैसे कि बिजली आउटेज या उपकरण की विफलता, विश्वसनीयता और सुरक्षा की एक अतिरिक्त परत प्रदान करता है।
4मानकों का अनुपालनः उच्च वोल्टेज डिस्कनेक्ट स्विच को उद्योग के मानकों और नियमों को पूरा करने के लिए डिजाइन और निर्मित किया जाता है, जिससे उनकी सुरक्षा और प्रदर्शन सुनिश्चित होता है।आईईसी जैसे मानकों का अनुपालन, एएनएसआई, या एनईएमए गारंटी देता है कि स्विच कठोर परीक्षण से गुजर चुका है और उच्च वोल्टेज अनुप्रयोगों में संचालन के लिए आवश्यक आवश्यकताओं को पूरा करता है।
सुरक्षा जोखिमः
1विद्युत झटका: उच्च वोल्टेज डिस्कनेक्ट स्विच यदि उचित रूप से नहीं संभाले जाते हैं तो संभावित घातक विद्युत झटका दे सकते हैं।यह तब हो सकता है जब स्विच को खोलने से पहले उसे ठीक से अलग नहीं किया जाता हो या उपकरण में कोई खराबी हो.
2.आर्क फ्लैश: जब उच्च वोल्टेज डिस्कनेक्ट स्विच खोले जाते हैं, तो एक आर्क फ्लैश हो सकता है, जो गर्मी, प्रकाश और दबाव के रूप में महत्वपूर्ण मात्रा में ऊर्जा जारी कर सकता है। इससे जलन हो सकती है,आंखों की क्षति, और अन्य चोटें।
3उपकरण की खराबी: यदि उच्च वोल्टेज डिस्कनेक्ट स्विच को ठीक से बनाए नहीं रखा जाता है या यदि वे अतिभारित होते हैं तो वे विफल हो सकते हैं। इससे उपकरण क्षति, विद्युत आग और अन्य खतरे हो सकते हैं।
4पर्यावरणीय जोखिमः उच्च वोल्टेज डिस्कनेक्ट स्विच अक्सर बाहरी वातावरण में स्थित होते हैं, जहां उन्हें अत्यधिक मौसम की स्थिति के संपर्क में लाया जा सकता है, जैसे कि तेज हवाएं, भारी बारिश,और बिजली के झटकेये स्थितियां उपकरण का संचालन या रखरखाव करने वाले कर्मियों के लिए अतिरिक्त सुरक्षा जोखिम पैदा कर सकती हैं।
सुरक्षा युक्तियाँ:
1स्विच पर नियमित परीक्षण और रखरखाव करना ताकि इसका उचित कामकाज सुनिश्चित हो सके। इसमें स्विच के इन्सुलेशन प्रतिरोध का परीक्षण करना, सुरक्षा इंटरलॉक के कामकाज की पुष्टि करना शामिल है।और किसी भी असामान्य हीटिंग या कंपन के लिए जाँच.
2स्विच पर रखरखाव या मरम्मत कार्य करने से पहले लॉकआउट/टैगआउट प्रक्रिया लागू करें।इस प्रक्रिया में काम के दौरान आकस्मिक ऊर्जा को रोकने के लिए स्विच को लॉक और टैग करना शामिल है, सुरक्षा की एक अतिरिक्त परत प्रदान करता है।
3स्विच पर काम करने वाले कर्मियों को पर्याप्त प्रशिक्षण प्रदान करना। प्रशिक्षण में उचित हैंडलिंग, संचालन और रखरखाव प्रक्रियाएं शामिल होनी चाहिए।साथ ही स्विच के साथ जुड़े संभावित खतरों.
4एक व्यापक सुरक्षा प्रबंधन प्रणाली लागू करें जिसमें नियमित सुरक्षा ऑडिट, खतरे के आकलन और घटना रिपोर्टिंग शामिल हैं।सुरक्षा के लिए यह सक्रिय दृष्टिकोण दुर्घटनाओं या चोटों के कारण होने से पहले संभावित जोखिमों की पहचान करने और उनसे निपटने में मदद करता है.
5. बंद या सीमित स्थानों में स्थित उच्च वोल्टेज अलगाव स्विच के लिए उचित वेंटिलेशन और शीतलन प्रणाली सुनिश्चित करें। 6.पर्याप्त वेंटिलेशन गर्मी को दूर करने में मदद करता है और स्विच को गर्म होने से रोकता है, जिससे खराबी या आग लग सकती है।
लाभः
1सरल संरचनाः अलगाव स्विच को एक सरल संरचना के साथ डिज़ाइन किया गया है, जिससे इसे समझना और संचालित करना आसान हो जाता है।
कम रखरखावः इसके डिजाइन और निर्माण के कारण, अलगाव स्विच को न्यूनतम रखरखाव की आवश्यकता होती है, जिससे लगातार निरीक्षण और मरम्मत की आवश्यकता कम हो जाती है।
2उच्च तोड़ने और बंद करने की रैखिकताः अलगाव स्विच में उत्कृष्ट तोड़ने और बंद करने की रैखिकता है, जिससे स्विचिंग संचालन के दौरान सुचारू और विश्वसनीय संचालन सुनिश्चित होता है।
3उच्च विश्वसनीयता: स्विच को विश्वसनीय प्रदर्शन प्रदान करने के लिए बनाया गया है, ऑपरेशन के दौरान खराबी या विफलताओं के जोखिम को कम करता है।
4अंतरराष्ट्रीय मानकों से तुलनीय: GW9-12 ((W) सीरीज के आइसोलेशन स्विच घरेलू और अंतरराष्ट्रीय स्तर पर समान उत्पादों के स्तर को पूरा करते हैं या उससे अधिक होते हैं।बाजार में इसकी संगतता और प्रतिस्पर्धात्मकता सुनिश्चित करना.
तकनीकी मापदंडः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवनकाल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
