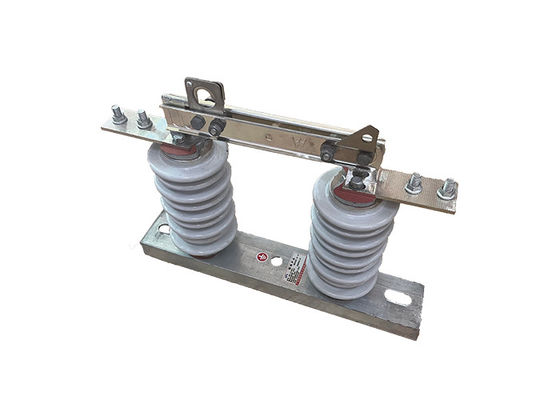

सिंगल फेज आउटडोर डिस्कनेक्टर स्विच उच्च वोल्टेज 30kV सबस्टेशन लोडबस्टर डिस्कनेक्ट स्विच के लिए
उत्पाद का वर्णनः
सिंगल फेज आउटडोर डिस्कनेक्टर एक प्रकार का विद्युत स्विच है जिसे हुकस्टिक या लंबी पोल का उपयोग करके दूरस्थ रूप से संचालित करने के लिए डिज़ाइन किया गया है। यह आमतौर पर बिजली वितरण प्रणालियों में उपयोग किया जाता है,जब रखरखाव या मरम्मत के कार्य के लिए सिस्टम के एक हिस्से को अलग करना आवश्यक हो.
संपर्क चाकू के गैर घूर्णन अंत में स्थापित परस्पर संलग्न भाग और स्थिर संपर्क पर स्थिर लॉक हुक खोलने के लिए लॉक डिवाइस बनाते हैं। जब ब्रेक बंद होता है,उपकरण स्वयं-लॉकिंग है, ताकि ब्रेक चाकू अपने स्वयं के वजन या विद्युत शक्ति की क्रिया के कारण गिर न जाए, जिससे ब्रेक बिना कारण खोला जा सके।
हुकस्टिक स्विच को एक हुकस्टिक या एक लंबी पोल का उपयोग करके दूरस्थ रूप से संचालित करने के लिए डिज़ाइन किया गया है, जो ऑपरेटर को रखरखाव या मरम्मत कार्य करते समय सुरक्षित दूरी पर रहने की अनुमति देता है।यह ऑपरेटर के लिए स्विच के लिए चढ़ाई करने की आवश्यकता को समाप्त करता है, जो खतरनाक और समय लेने वाला हो सकता है।
हुकस्टिक स्विच के साथ काम करते समय सुरक्षा अत्यंत महत्वपूर्ण है। यदि इन स्विचों को ठीक से नहीं संभाला जाता है तो ये बेहद खतरनाक हो सकते हैं। इसलिए,केवल योग्य और प्रशिक्षित कर्मियों को ही उच्च वोल्टेज उपकरणों का संचालन और रखरखाव करने की अनुमति दी जानी चाहिएव्यक्तियों की सुरक्षा और विद्युत प्रणाली के उचित कार्य को सुनिश्चित करने के लिए उचित सुरक्षा प्रक्रियाओं का पालन करना महत्वपूर्ण है।
आवेदनः
1विद्युत वितरण प्रणालीः स्विच का उपयोग विद्युत वितरण नेटवर्क में सामान्यतः रखरखाव, मरम्मत या समस्या निवारण के उद्देश्यों के लिए सर्किट के विशिष्ट खंडों को अलग करने के लिए किया जाता है।यह तकनीशियनों को पूरे नेटवर्क की बिजली को बाधित किए बिना सिस्टम के एक विशेष हिस्से पर सुरक्षित रूप से काम करने की अनुमति देता है.
2सबस्टेशन: विद्युत सबस्टेशनों में विद्युत स्रोत से ट्रांसफार्मर या सर्किट ब्रेकर जैसे उपकरणों को अलग करने के साधन प्रदान करने के लिए आमतौर पर उच्च वोल्टेज डिस्कनेक्ट स्विच का उपयोग किया जाता है।वे रखरखाव को आसान बनाते हैं, सबस्टेशन घटकों की मरम्मत या प्रतिस्थापन समग्र बिजली आपूर्ति को प्रभावित किए बिना।
3औद्योगिक सुविधाएंः स्विच का उपयोग औद्योगिक सेटिंग्स में किया जाता है जहां एकल-चरण उच्च वोल्टेज सर्किट मौजूद होते हैं।यह रखरखाव या मरम्मत गतिविधियों के दौरान उपकरण या मशीनरी के सुरक्षित डिस्कनेक्शन की अनुमति देता है, कर्मियों की सुरक्षा सुनिश्चित करना और उपकरण को क्षति से बचाना।
4नवीकरणीय ऊर्जा प्रणालियाँ: नवीकरणीय ऊर्जा संयंत्रों में, जैसे सौर या पवन ऊर्जा प्रणाली,उच्च वोल्टेज डिस्कनेक्ट स्विच का उपयोग रखरखाव या मरम्मत के काम के लिए सिस्टम के विशिष्ट वर्गों को अलग करने के लिए किया जाता हैवे इन्वर्टर, बैटरी या ग्रिड कनेक्शन पॉइंट जैसे घटकों से बिजली स्रोत को डिस्कनेक्ट करने का एक सुरक्षित तरीका प्रदान करते हैं।
5परीक्षण और माप: उच्च वोल्टेज डिस्कनेक्ट स्विच का प्रयोग अक्सर परीक्षण और माप अनुप्रयोगों में किया जाता है।यह सटीक माप करने के लिए एक सर्किट के विशिष्ट वर्गों के अलगाव के लिए अनुमति देता है, विश्लेषण, या अन्य कनेक्टेड घटकों के हस्तक्षेप के बिना नैदानिक परीक्षण।
स्थितिः
1.उंचाई 1000 मीटर से अधिक नहीं है
2परिवेश का वायु तापमानः अधिकतम + 40'C;न्यूनतमःसामान्य क्षेत्र -30'C, पैरामोस -40'C;
3. हवा का दबाव 700Pa से अधिक नहीं है।
4भूकंप की तीव्रता 8 डिग्री से अधिक नहीं है;
5.काम की स्थिति में लगातार जोरदार कंपन नहीं होता है;
6सामान्य प्रकार के अलगावकर्ता की स्थापना स्थल को गैस, धुएं, रासायनिक जमाव, नमक-स्प्रे कोहरे, धूल से दूर रखा जाना चाहिए।
और अन्य विस्फोटक और संक्षारक पदार्थ जो गंभीर रूप से पृथक की इन्सुलेशन और प्रवाह क्षमता को प्रभावित करते हैं
7.प्रदूषण प्रतिरोधी प्रकार के अलगावकर्ता को गंभीर गंदे प्रवाह क्षेत्र पर लागू किया जाता है, हालांकि, यह कोई विस्फोटक पदार्थ और आग का कारण नहीं होना चाहिए।
सुरक्षा युक्तियाँ:
1हमेशा उचित व्यक्तिगत सुरक्षा उपकरण (पीपीई) जैसे दस्ताने, सुरक्षा चश्मा और लौ प्रतिरोधी कपड़े पहनें।
स्विच पर काम करने से पहले, यह सुनिश्चित करें कि बिजली की आपूर्ति बंद है, और स्विच ठीक से ग्राउंड है।
2स्विच के संचालन के लिए निर्माता के निर्देशों का पालन करें और सुरक्षा सुविधाओं को दरकिनार करने का प्रयास न करें और न ही स्विच को इसके नियत उपयोग के अलावा अन्य उद्देश्यों के लिए उपयोग करें।
3स्विच पर काम करते समय विद्युत शॉक से बचने के लिए अछूते औजारों और उपकरणों का प्रयोग करें।
4स्विच के किसी भी प्रवाहकीय भाग को छूने से बचें और जब यह काम कर रहा हो तो स्विच से सुरक्षित दूरी बनाए रखें।
5जब तक आप एक योग्य और प्रशिक्षित पेशेवर न हों तब तक कभी भी स्विच को स्वयं मरम्मत या संशोधित करने का प्रयास न करें।
6स्विच के आसपास के क्षेत्र को साफ रखें और ऐसे मलबे से मुक्त रखें जो इसके कामकाज में हस्तक्षेप कर सकते हैं।
7. नियमित रूप से स्विच का निरीक्षण करें और क्षतिग्रस्त या पहने हुए भागों को जल्द से जल्द बदलें।
8केवल अधिकृत कर्मियों को ही स्विच पर संचालन या रखरखाव करने की अनुमति दी जानी चाहिए।
9आपात स्थिति में, स्थापित आपातकालीन प्रक्रियाओं का पालन करें और तुरंत स्विच पर बिजली बंद कर दें।
तकनीकी मापदंडः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवनकाल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 |
||||||||||||
