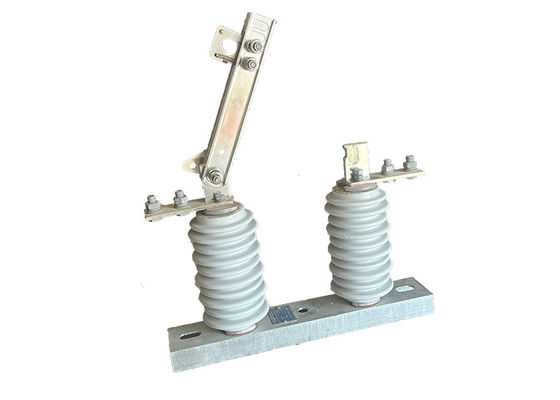

स्वचालित सुरक्षा आउटडोर डिस्कनेक्टर स्विच GW9 श्रृंखला एकल चरण उच्च वोल्टेज पोर्सिलेन डिस्कनेक्ट स्विच

स्वचालित सुरक्षा आउटडोर डिस्कनेक्टर स्विच GW9 श्रृंखला एकल चरण उच्च वोल्टेज पोर्सिलेन डिस्कनेक्ट स्विच

उत्पाद का वर्णन:

आउटडोर डिस्कनेक्टर स्विच एक प्रकार का विद्युत स्विच है जिसका उपयोग रखरखाव या सुरक्षा उद्देश्यों के लिए एक सर्किट को शेष प्रणाली से अलग करने के लिए बिजली प्रणालियों में किया जाता है।शब्द "ऊर्ध्वाधर" अलगाव की दिशा को संदर्भित करता है, जो एक समर्थन संरचना पर ऊर्ध्वाधर माउंट किया जाता है।

आउटडोर डिस्कनेक्टर स्विच का उपयोग आमतौर पर उच्च वोल्टेज ट्रांसमिशन और वितरण प्रणालियों में रखरखाव या मरम्मत कार्य के लिए नेटवर्क के खंडों को अलग करने के लिए किया जाता है।वे उच्च वोल्टेज और धाराओं को संभालने के लिए डिज़ाइन किए गए हैं और अक्सर बाहरी स्थानों में स्थापित किए जाते हैं.

आउटडोर डिस्कनेक्टर स्विच में आम तौर पर स्थिर और चलती संपर्कों का एक सेट होता है जो एक हवा के अंतराल से अलग होते हैं। जब स्विच बंद स्थिति में होता है,संपर्क एक दूसरे के संपर्क में हैं, जिससे सर्किट के माध्यम से धारा बहती है। जब अलगावकर्ता खोला जाता है, संपर्क अलग हो जाते हैं,सर्किट के माध्यम से वर्तमान के प्रवाह को बाधित करने और इसे शेष प्रणाली से अलग.

आउटडोर डिस्कनेक्टर स्विच बिजली प्रणाली की सुरक्षा और विश्वसनीयता का एक महत्वपूर्ण घटक हैं और विभिन्न पर्यावरणीय परिस्थितियों में काम करने के लिए डिज़ाइन किए गए हैं।वे अक्सर कठोर परीक्षण और प्रमाणन आवश्यकताओं के अधीन होते हैं ताकि यह सुनिश्चित किया जा सके कि वे प्रदर्शन और सुरक्षा के लिए उद्योग के मानकों को पूरा करते हैं.

कार्यः

एक उच्च वोल्टेज विद्युत अलगाव का मुख्य कार्य उच्च वोल्टेज एसी कंडक्टर और समर्थन संरचना के बीच विद्युत अलगाव प्रदान करना है,और कंडक्टर के वजन का समर्थन करने के लिएयह उच्च स्तर के वोल्टेज और विद्युत धारा का सामना करने के लिए डिज़ाइन किया गया है, और आमतौर पर उन सामग्रियों से बना होता है जो विद्युत आर्किंग और संक्षारण के प्रति अत्यधिक प्रतिरोधी होते हैं,जैसे कि चीनी मिट्टी या पॉलिमर.

संरचना:

इस उत्पाद के आधार (प्लेट), पोस्ट इन्सुलेटर, प्रवाहकीय भाग और इंटरलॉक डिवाइस से बना है। चाकू का एक छोर बोल्ट के माध्यम से गतिशील संपर्क चाकू सिर पर स्थापित किया जाता है,और चाकू का दूसरा छोर अलग से स्थिर संपर्क सिर से जुड़ा हुआ है, और प्रत्येक पक्ष संपीड़न वसंत के दबाव से एक अच्छी संपर्क स्थिति में बनाए रखा जाता है। प्रत्येक चाकू स्लॉट के आकार का है, जो न केवल चाकू की गर्मी अपव्यय सतह को बढ़ाता है,लेकिन तापमान वृद्धि को कम करने के लिए भी अनुकूल है, और चाकू की यांत्रिक शक्ति में सुधार, शॉर्ट सर्किट के खिलाफ गतिशील थर्मल स्थिरता बनाने।संपर्क चाकू के गैर घूर्णन अंत में स्थापित परस्पर संलग्न भागों और स्थिर संपर्क पर स्थिर ताला हुक खोलने ताला उपकरण का गठन, जो ब्रेक बंद होने पर स्वयं-लॉकिंग करता है, ताकि ब्रेक चाकू अपने वजन या विद्युत शक्ति की क्रिया के कारण अपने आप गिर न जाए,जिसके परिणामस्वरूप बिना कारण ब्रेक खोला गया.

आवेदनः

1सर्किट अलगाव: उच्च वोल्टेज विद्युत अलगावकों का उपयोग मुख्य रूप से रखरखाव या मरम्मत कार्य के लिए बिजली प्रणाली के खंडों को अलगाव के लिए किया जाता है।यह श्रमिकों को विद्युत या अन्य विद्युत खतरों के जोखिम के बिना अलग सर्किट पर सुरक्षित रूप से काम करने की अनुमति देता है.

2सुरक्षाः उच्च वोल्टेज विद्युत अलगावकर्ताओं का उपयोग श्रमिकों और जनता को विद्युत खतरों से बचाने के लिए एक सुरक्षा उपकरण के रूप में भी किया जाता है।उच्च वोल्टेज विद्युत अलगाव प्रणाली के सक्रिय भागों के साथ आकस्मिक संपर्क को रोकता है और विद्युत दुर्घटनाओं के जोखिम को कम करता है.

3दोष संरक्षण: उच्च वोल्टेज विद्युत अलगावकों का उपयोग बिजली प्रणाली को दोषों से बचाने के लिए भी किया जा सकता है, जैसे कि शॉर्ट सर्किट और अधिभार।उच्च वोल्टेज विद्युत अलगाव प्रणाली के अन्य हिस्सों में फैलने और आगे क्षति का कारण बनने से विफलता को रोकता है.

4स्विचिंग: उच्च वोल्टेज विद्युत अलगावकों का उपयोग एक प्रणाली में बिजली के प्रवाह को नियंत्रित करने के लिए स्विचिंग उपकरण के रूप में किया जा सकता है। अलगावकर्ता को खोलकर या बंद करके,बिजली का प्रवाह आवश्यकतानुसार प्रणाली के विभिन्न भागों में निर्देशित किया जा सकता है.

5परीक्षणः उच्च वोल्टेज विद्युत अलगावकों का उपयोग परीक्षण के प्रयोजनों के लिए भी किया जा सकता है, जैसे कि सर्किट में वोल्टेज या वर्तमान को मापना, या सिस्टम में अन्य घटकों के प्रदर्शन का परीक्षण करना।.

स्थितिः

1निर्दिष्ट क्षेत्र में अधिकतम ऊंचाई समुद्र तल से 1000 मीटर से अधिक नहीं है। यह ऊंचाई सीमा उपकरण की स्थापना और संचालन के लिए प्रासंगिक है।

2परिवेश के हवा के तापमान की कुछ सीमाएं हैं। अधिकतम तापमान +40°C से अधिक नहीं होना चाहिए, और न्यूनतम तापमान विशिष्ट क्षेत्र के आधार पर भिन्न हो सकता है। सामान्य क्षेत्रों में,न्यूनतम तापमान -30°C से नीचे नहीं गिरना चाहिए, जबकि पैरामोस क्षेत्रों में, यह -40 डिग्री सेल्सियस से नीचे नहीं गिरना चाहिए।

3हवा का दबाव 700 पास्कल (पा) से अधिक नहीं होना चाहिए, जो लगभग 34 मीटर प्रति सेकंड की हवा की गति से मेल खाता है।यह सीमा यह सुनिश्चित करती है कि उपकरण इसकी कार्यक्षमता या संरचनात्मक अखंडता को खतरे में डाले बिना हवा के बल का सामना कर सके.

4भूकंप की तीव्रता 8 डिग्री से अधिक नहीं होनी चाहिए। यह भूकंपीय गतिविधि की अधिकतम तीव्रता को संदर्भित करता है जिसे उपकरण क्षतिग्रस्त होने के बिना सहन कर सकता है।भूकंप की तीव्रता को मापने के लिए उपयोग किया जाने वाला विशिष्ट पैमाने क्षेत्र या देश पर निर्भर हो सकता है.

5कार्य वातावरण में लगातार तेज कंपन नहीं होना चाहिए। यह आवश्यकता यह सुनिश्चित करती है कि उपकरण सामान्य परिचालन स्थितियों में स्थिर और कार्यशील रहे।अत्यधिक कंपन से अलगाव के प्रदर्शन और जीवन काल पर असर पड़ सकता है.

6सामान्य प्रकार के अलगावकर्ताओं को उन स्थानों पर स्थापित किया जाना चाहिए जो गैस, धुएं, रासायनिक जमाव, नमक स्प्रे कोहरे, धूल और अन्य विस्फोटक या संक्षारक पदार्थों से दूर रखे जाते हैं।इन सामग्रियों को अलग करनेवाला की इन्सुलेशन और संवाहक क्षमताओं पर हानिकारक प्रभाव पड़ सकता है, जो इसके प्रदर्शन और सुरक्षा को खतरे में डाल सकता है।

7प्रदूषण प्रतिरोधी प्रकार के अलगावकारों को गंभीर प्रदूषण वाले क्षेत्रों में उपयोग के लिए डिज़ाइन किया गया है।विस्फोटक पदार्थों या आग का कारण बन सकती सामग्री की कोई उपस्थिति नहीं होनी चाहिएयह आवश्यकता यह सुनिश्चित करती है कि चुनौतीपूर्ण पर्यावरणीय परिस्थितियों के बावजूद अलगावकर्ता सुरक्षित और कार्यात्मक रहे।

तकनीकी मापदंडः
