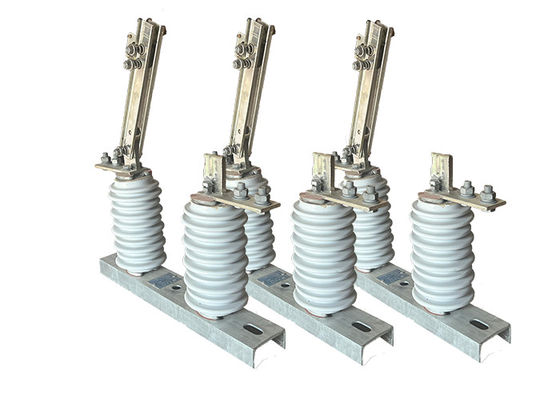

आउटडोर डिस्कनेक्टर स्विच सिरेमिक इन्सुलेटर हुकस्टिक संचालित स्विच 700Pa वैक्यूम सर्किट ब्रेकर के साथ इस्तेमाल किया
उत्पाद का वर्णनः
आउटडोर डिस्कनेक्टर स्विच एक प्रकार का विद्युत स्विच है जिसका उपयोग उच्च वोल्टेज बिजली प्रणालियों में रखरखाव या सुरक्षा उद्देश्यों के लिए नेटवर्क के वर्गों को अलग करने के लिए किया जाता है।स्विच आम तौर पर एक पोल या अन्य समर्थन संरचना पर घुड़सवार है और प्रणाली के बाकी हिस्सों से एक ऊपरी बिजली लाइन को डिस्कनेक्ट करने के लिए प्रयोग किया जाता है.
बाहरी डिस्कनेक्टर स्विच उच्च वोल्टेज और धाराओं को संभालने के लिए डिज़ाइन किए गए हैं और अक्सर बाहरी स्थानों में स्थापित होते हैं।वे स्थिर और चल संपर्क के एक सेट है कि एक हवा अंतर द्वारा अलग कर रहे हैं के होते हैं. जब स्विच बंद स्थिति में होता है, तो संपर्क एक दूसरे के संपर्क में होते हैं, जिससे सर्किट के माध्यम से धारा बहती है. जब स्विच खोला जाता है, तो संपर्क अलग हो जाते हैं,सर्किट के माध्यम से वर्तमान के प्रवाह को बाधित करने और इसे शेष प्रणाली से अलग.
आउटडोर डिस्कनेक्टर स्विच बिजली प्रणाली की सुरक्षा और विश्वसनीयता का एक महत्वपूर्ण घटक हैं और विभिन्न पर्यावरणीय परिस्थितियों में काम करने के लिए डिज़ाइन किए गए हैं।वे अक्सर कठोर परीक्षण और प्रमाणन आवश्यकताओं के अधीन होते हैं ताकि यह सुनिश्चित किया जा सके कि वे प्रदर्शन और सुरक्षा के लिए उद्योग के मानकों को पूरा करते हैं.
आउटडोर डिस्कनेक्टर स्विच का उपयोग आमतौर पर उच्च वोल्टेज ट्रांसमिशन और वितरण प्रणालियों में रखरखाव या मरम्मत कार्य के लिए नेटवर्क के खंडों को अलग करने के लिए किया जाता है।इनका उपयोग विद्युत खतरों से श्रमिकों की सुरक्षा के लिए सुरक्षा उपकरण के रूप में भी किया जाता है, जैसे कि सिस्टम के सक्रिय भागों के साथ आकस्मिक संपर्क।
संरचना:
1पोर्सिलेन इन्सुलेटर बॉडीः इन्सुलेटर बॉडी इन्सुलेटर का मुख्य घटक है, और आमतौर पर उच्च शक्ति वाले पोर्सिलेन से बना होता है।यह कंडक्टर और समर्थन संरचना के बीच विद्युत इन्सुलेशन प्रदान करने के लिए बनाया गया है, और वांछित आकार और आकार में ढाला जाता है।
2धातु के अंत फिटिंगः धातु के अंत फिटिंग इन्सुलेटर शरीर से जुड़े होते हैं और इन्सुलेटर को कंडक्टर और सहायक संरचना से जोड़ने का साधन प्रदान करते हैं।वे आम तौर पर जस्ती इस्पात या अन्य संक्षारण प्रतिरोधी सामग्री से बने होते हैं, और आसान स्थापना के लिए विशेष विशेषताओं जैसे कि स्लिव्स या बॉल-एंड-सॉकेट जोड़ों के साथ डिज़ाइन किया जा सकता है।
3सीलिंग यौगिकः एक सीलिंग यौगिक का उपयोग इन्सुलेटर शरीर और धातु के अंत फिटिंग के बीच संयुक्त को सील करने के लिए किया जाता है, जिससे नमी और प्रदूषकों को इन्सुलेटर के अंदर प्रवेश करने से रोका जाता है।
4हार्डवेयर: हार्डवेयर जैसे कि बोल्ट, नट्स और वॉशर का उपयोग धातु के अंत फिटिंग को इन्सुलेटर बॉडी और सहायक संरचना में सुरक्षित करने के लिए किया जाता है।
5फिटिंग कैप: फिटिंग कैप का उपयोग धातु के अंत फिटिंग को जंग और क्षति से बचाने के लिए किया जाता है और प्लास्टिक या अन्य सामग्रियों से बना हो सकता है।
6.अतिरिक्त विशेषताएं: विशिष्ट अनुप्रयोग के आधार पर, चीनी मिट्टी के उच्च वोल्टेज विद्युत अलगावकों को अतिरिक्त विशेषताओं जैसे कि इन्सुलेटिंग बाधाओं, आर्क स्लैश,और उनके प्रदर्शन और सुरक्षा में सुधार के लिए पृथ्वी स्विच.
सुरक्षा युक्तियाँ:
1सुरक्षा मानकों का अनुपालनः उच्च वोल्टेज डिस्कनेक्ट स्विच को IEC, ANSI या NFPA जैसे प्रासंगिक सुरक्षा मानकों का अनुपालन करना चाहिए।अनुपालन यह सुनिश्चित करता है कि स्विच विशिष्ट सुरक्षा आवश्यकताओं को पूरा करते हैं और कठोर परीक्षण से गुजरे हैं, उनकी विश्वसनीयता और सुरक्षित संचालन का आश्वासन प्रदान करता है।
2उचित वेंटिलेशन और शीतलनः विशेष रूप से बंद या सीमित स्थानों में उच्च वोल्टेज डिस्कनेक्ट स्विच के लिए पर्याप्त वेंटिलेशन और शीतलन प्रणाली होनी चाहिए।ठीक से वेंटिलेशन करने से ऑपरेशन के दौरान उत्पन्न गर्मी दूर हो जाती है, अति ताप को रोकना और उपकरण की विफलता या विद्युत खतरों के जोखिम को कम करना।
3खतरनाक क्षेत्र पर विचारः उच्च वोल्टेज डिस्कनेक्ट स्विच खतरनाक क्षेत्रों में स्थित हैं, जैसे कि ज्वलनशील या विस्फोटक वातावरण वाले,उचित सुरक्षा उपायों के साथ डिजाइन किया जाना चाहिएइन उपायों से खतरनाक पदार्थों के जलने के जोखिम को कम किया जा सकता है और ऐसे वातावरण में सुरक्षित संचालन सुनिश्चित किया जा सकता है।
4नियमित निरीक्षण और रखरखावः किसी भी संभावित समस्या की पहचान और समाधान के लिए उच्च वोल्टेज डिस्कनेक्ट स्विच को नियमित निरीक्षण और रखरखाव से गुजरना चाहिए।इसमें पहनने के संकेतों की जांच भी शामिल है, ढीले कनेक्शन, या संक्षारण, और तुरंत मरम्मत या स्विच की अखंडता और सुरक्षा बनाए रखने के लिए किसी भी क्षतिग्रस्त घटकों को बदलने के लिए।
5स्पष्ट लेबलिंग और साइनेजिंगः उच्च वोल्टेज डिस्कनेक्ट स्विच को स्पष्ट रूप से उचित चेतावनी संकेतों और सुरक्षा निर्देशों के साथ लेबल किया जाना चाहिए। यह कर्मियों को स्विच की पहचान करने में मदद करता है,इसके संभावित खतरों को समझें, और उपकरण के पास काम करते समय या काम करते समय उचित सुरक्षा प्रोटोकॉल का पालन करें।
आवेदनः
1.अलगाव: जब अलगाव स्विच खुली स्थिति में होता है, तो यह विद्युत सर्किट में एक भौतिक अंतर बनाता है,जो विद्युत रूप से स्विच के दोनों ओर ट्रांसमिशन लाइन के खंड को अलग करता हैयह विद्युत ऊर्जा को लाइन के माध्यम से बहने से रोकता है, जो स्विच के नीचे उपकरण को नुकसान से बचाने में मदद कर सकता है।
2.ज्वार सुरक्षा: अलगाव स्विच का उपयोग अक्सर ज्वार रोक के साथ किया जाता है,जो कि बिजली के झटके या अन्य विद्युत व्यवधानों के कारण होने वाले वोल्टेज में वृद्धि से बचाने के लिए डिज़ाइन किए गए हैंअलगाव स्विच और सर्ज अरेस्टर्स का संयोजन ट्रांसमिशन लाइन से अधिक विद्युत ऊर्जा को हटाकर उपकरण को नुकसान से बचाने में मदद करता है।
3रखरखाव सुरक्षाः ट्रांसमिशन लाइन में एक दृश्य ब्रेक प्रदान करके, अलगाव स्विच यह सुनिश्चित करने में मदद करता है कि रखरखाव कर्मियों को बिजली के झटके के जोखिम के बिना लाइन पर सुरक्षित रूप से काम किया जा सके।यह उपकरण और उस पर काम करने वाले लोगों दोनों की रक्षा करने में मदद करता है.
स्थानः
बाहरी वैक्यूम सर्किट ब्रेकर और बाहरी उच्च वोल्टेज डिस्कनेक्ट आइसोलेटर के बीच संबंध विद्युत प्रणाली में उनकी पूरक भूमिकाओं में निहित हैः
सर्किट ब्रेकडाउनः वैक्यूम सर्किट ब्रेकर सामान्य संचालन के दौरान या खराबी की स्थिति में विद्युत सर्किट को तोड़ने के लिए जिम्मेदार है।यह वर्तमान प्रवाह को तोड़ने के प्राथमिक साधन के रूप में कार्य करता हैइसके विपरीत, डिस्कनेक्ट आइसोलेटर का उपयोग रखरखाव या मरम्मत गतिविधियों के दौरान सर्किट को बिजली स्रोत से अलग करने के लिए किया जाता है।यह शारीरिक रूप से सर्किट खोलने से सुरक्षा की एक अतिरिक्त परत प्रदान करता है.
समन्वय: उच्च वोल्टेज बिजली प्रणालियों में, वैक्यूम सर्किट ब्रेकर और डिस्कनेक्ट आइसोलेटर को अक्सर एक साथ काम करने के लिए समन्वयित किया जाता है।सर्किट ब्रेकर दोष का पता लगाने और वर्तमान प्रवाह को बाधित करने के लिए ट्रिपिंग के लिए जिम्मेदार है, जबकि डिस्कनेक्ट आइसोलेटर का उपयोग सर्किट को भौतिक रूप से अलग करने और डिस्कनेक्ट का एक दृश्य संकेत प्रदान करने के लिए किया जाता है।
सुरक्षा और रखरखाव: डिस्कनेक्ट आइसोलेटर रखरखाव कर्मियों की सुरक्षा सुनिश्चित करने में महत्वपूर्ण भूमिका निभाता है।डिस्कनेक्ट आइसोलेटर सर्किट को खोलने और एक दृश्यमान हवा अंतर प्रदान करने के लिए संचालित हैयह सुनिश्चित करता है कि उपकरण निष्क्रिय और काम करने के लिए सुरक्षित है। दूसरी ओर, वैक्यूम सर्किट ब्रेकर, सामान्य संचालन के दौरान और खराबी की स्थिति में सिस्टम की रक्षा करता है।
तकनीकी मापदंडः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवन काल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 |
||||||||||||
