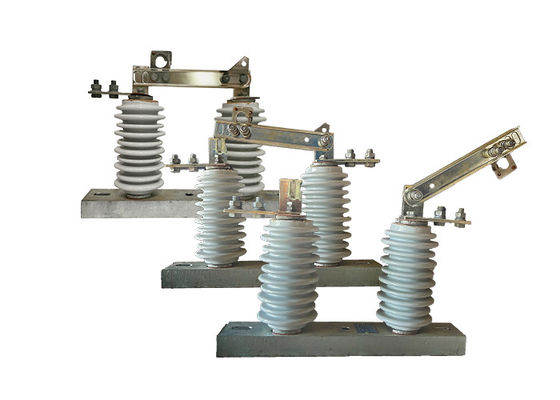

पोर्सिलेन आइसोलेटर हाई वोल्टेज आउटडोर डिस्कनेक्टर स्विच GB 1985-2014 विद्युत संचरण प्रणाली के लिए संचालित
उत्पाद का वर्णनः
आउटडोर डिस्कनेक्टर स्विच बिजली ट्रांसमिशन और वितरण प्रणालियों में आवश्यक घटक हैं।क्योंकि वे रखरखाव या मरम्मत कार्य के लिए नेटवर्क के विशिष्ट खंडों को अलग करने की अनुमति देते हैंइनका उपयोग किसी खराबी या अन्य असामान्य स्थिति की स्थिति में नेटवर्क के कुछ हिस्सों को अलग करने के लिए भी किया जा सकता है।
ये स्विच उच्च वोल्टेज और धाराओं को संभालने के लिए डिज़ाइन किए गए हैं, और आमतौर पर टिकाऊ और मजबूत सामग्री जैसे स्टेनलेस स्टील, एल्यूमीनियम या तांबे से निर्मित होते हैं।वे कठोर पर्यावरणीय परिस्थितियों का सामना करने के लिए डिज़ाइन किए गए हैं, जैसे कि चरम तापमान, तेज हवाएं और भारी बारिश।
कई प्रकार के उच्च वोल्टेज डिस्कनेक्ट स्विच हैं, जिनमें एयर-ब्रेक स्विच, तेल-डुबकी स्विच और गैस-अलगाव स्विच शामिल हैं। एयर-ब्रेक स्विच सबसे आम प्रकार हैं,और वे संपर्क के एक सेट का उपयोग कर काम करते हैं कि शारीरिक रूप से अलग जब स्विच खोला जाता हैतेल से डूबे स्विच आमतौर पर उच्च वोल्टेज अनुप्रयोगों में उपयोग किए जाते हैं और स्विच खोले जाने पर आर्किंग को रोकने के लिए तेल से भरे जाते हैं।गैस-अछूता स्विच स्विच संपर्कों को अछूता करने के लिए सल्फर हेक्साफ्लोराइड गैस का उपयोग करते हैं, जो छोटे और अधिक कॉम्पैक्ट स्विच डिजाइन की अनुमति देता है।
आउटडोर डिस्कनेक्टर स्विच को योग्य प्रशिक्षण प्राप्त योग्य कर्मियों द्वारा संचालित और रखरखाव किया जाना चाहिए। इन स्विचों के साथ काम करते समय सुरक्षा प्रक्रियाओं का पालन किया जाना चाहिए,जिसमें उपयुक्त व्यक्तिगत सुरक्षा उपकरण का उपयोग और उपकरण के आकस्मिक ऊर्जाकरण को रोकने के लिए लॉकआउट/टैगआउट प्रक्रियाओं का पालन करना शामिल है।उच्च वोल्टेज डिस्कनेक्ट स्विच का नियमित रखरखाव और परीक्षण भी यह सुनिश्चित करने के लिए महत्वपूर्ण है कि वे ठीक से काम कर रहे हैं और उपयोग करने के लिए सुरक्षित हैं।
लाभः
1सरल संरचना: अलगाव स्विच को एक सरल संरचना के साथ डिज़ाइन किया गया है, जिससे इसे समझना और संचालित करना आसान हो जाता है।
कम रखरखावः इसके डिजाइन और निर्माण के कारण, अलगाव स्विच को न्यूनतम रखरखाव की आवश्यकता होती है, जिससे लगातार निरीक्षण और मरम्मत की आवश्यकता कम हो जाती है।
2उच्च तोड़ने और बंद करने की रैखिकताः अलगाव स्विच में उत्कृष्ट तोड़ने और बंद करने की रैखिकता है, जिससे स्विचिंग संचालन के दौरान सुचारू और विश्वसनीय संचालन सुनिश्चित होता है।
3उच्च विश्वसनीयताः स्विच को विश्वसनीय प्रदर्शन प्रदान करने के लिए बनाया गया है, जिससे ऑपरेशन के दौरान खराबी या विफलताओं का जोखिम कम हो जाता है।
4अंतरराष्ट्रीय मानकों से तुलनीय: GW9-12 ((W) सीरीज के आइसोलेशन स्विच घरेलू और अंतरराष्ट्रीय स्तर पर समान उत्पादों के स्तर को पूरा करते हैं या उससे अधिक होते हैं।बाजार में इसकी संगतता और प्रतिस्पर्धात्मकता सुनिश्चित करना.
सुरक्षा युक्तियाँ:
1सुरक्षा इंटरलॉकिंगः उच्च वोल्टेज डिस्कनेक्ट स्विच में सुरक्षा इंटरलॉकिंग तंत्र हो सकते हैं जो स्विच को सक्रिय करते समय आकस्मिक संचालन या पहुंच को रोकते हैं।ये इंटरलॉक सुनिश्चित करते हैं कि स्विच को तभी संचालित या एक्सेस किया जा सकता है जब यह सुरक्षित स्थिति में हो, विद्युत शॉक या आर्क फ्लैश घटनाओं के जोखिम को कम करता है।
2आपातकालीन स्टॉप बटनः कुछ उच्च वोल्टेज डिस्कनेक्ट स्विच आपातकालीन स्टॉप बटन या स्विच से लैस होते हैं जो आपातकालीन स्थितियों में बिजली की आपूर्ति को जल्दी से बाधित कर सकते हैं।ये बटन सर्किट को डिस्कनेक्ट करने के लिए एक सुविधाजनक और तत्काल साधन प्रदान करते हैं, महत्वपूर्ण घटनाओं के दौरान सुरक्षा में वृद्धि।
3ग्राउंड फॉल्ट प्रोटेक्शनः उच्च वोल्टेज डिस्कनेक्ट स्विच में ग्राउंड फॉल्ट प्रोटेक्शन तंत्र शामिल हो सकते हैं जो ग्राउंड में वर्तमान रिसाव का पता लगाते हैं और इसे बाधित करते हैं।यह सुरक्षा बिजली के झटके से बचाने में मदद करती है और कर्मियों और उपकरणों को जमीन के टूटने से जुड़े खतरों से बचाती है.
4इन्सुलेशन समन्वय: उच्च वोल्टेज डिस्कनेक्ट स्विच को विद्युत प्रणाली के अन्य घटकों के साथ उचित इन्सुलेशन समन्वय सुनिश्चित करने के लिए डिज़ाइन किया गया है।इस समन्वय से इन्सुलेशन टूटने का खतरा कम हो जाता है, फ्लैशओवर, और बाद में उपकरण की विफलता, समग्र प्रणाली विश्वसनीयता और सुरक्षा में वृद्धि।
5सुरक्षा प्रशिक्षण और प्रक्रियाएंः उच्च वोल्टेज डिस्कनेक्ट स्विच का संचालन करने वाले संगठनों को उनके संचालन और रखरखाव में शामिल कर्मियों को व्यापक सुरक्षा प्रशिक्षण प्रदान करना चाहिए।सुरक्षा प्रक्रियाएं स्थापित और पालन की जानी चाहिए, व्यक्तिगत सुरक्षा उपकरण (पीपीई) के उपयोग, लॉकआउट/टैगआउट प्रक्रियाओं और आपातकालीन प्रतिक्रिया के लिए प्रोटोकॉल सहित।
6दूरस्थ निगरानी और निदान: कुछ उच्च वोल्टेज डिस्कनेक्ट स्विच में दूरस्थ निगरानी और निदान क्षमताएं हैं। यह स्विच मापदंडों की वास्तविक समय की निगरानी की अनुमति देता है,जैसे तापमान, दबाव और स्पर्श प्रतिरोध, संभावित समस्याओं का प्रारंभिक पता लगाने और विफलताओं को रोकने और सुरक्षित संचालन सुनिश्चित करने के लिए सक्रिय रखरखाव की अनुमति देता है।
ऑपरेशन:
1अन्तरक्रियाशीलताः उच्च वोल्टेज डिस्कनेक्ट स्विच को विद्युत प्रणाली के अन्य घटकों जैसे सर्किट ब्रेकर, ट्रांसफार्मर या सुरक्षात्मक रिले के साथ एकीकृत करने के लिए डिज़ाइन किया गया है।यह अन्तरक्रियाशीलता संपूर्ण प्रणाली के समन्वित संचालन और सुरक्षा की अनुमति देती है।, जिससे बिजली का विश्वसनीय और कुशल वितरण सुनिश्चित हो सके।
2दूरस्थ निगरानी और निदानः कुछ उच्च वोल्टेज डिस्कनेक्ट स्विच दूरस्थ निगरानी और निदान क्षमताओं से लैस हैं।ये प्रणाली स्विच पैरामीटरों की वास्तविक समय की निगरानी करने में सक्षम हैं, जैसे कि तापमान, दबाव और संपर्क प्रतिरोध, विफलताओं को रोकने और प्रदर्शन को अनुकूलित करने के लिए सक्रिय रखरखाव और समस्या निवारण की अनुमति देता है।
3आपातकालीन संचालनः उच्च वोल्टेज डिस्कनेक्ट स्विच में आपातकालीन संचालन के लिए प्रावधान हो सकते हैं, जैसे कि मैनुअल ओवरराइड या आपातकालीन बिजली आपूर्ति।ये विशेषताएं यह सुनिश्चित करती हैं कि आपातकालीन स्थितियों में भी स्विच को संचालित किया जा सके, जैसे कि बिजली आउटेज या उपकरण की विफलता, विश्वसनीयता और सुरक्षा की एक अतिरिक्त परत प्रदान करता है।
4मानकों का अनुपालनः उच्च वोल्टेज डिस्कनेक्ट स्विच को उद्योग के मानकों और नियमों को पूरा करने के लिए डिजाइन और निर्मित किया जाता है, जिससे उनकी सुरक्षा और प्रदर्शन सुनिश्चित होता है।आईईसी जैसे मानकों का अनुपालन, एएनएसआई, या एनईएमए गारंटी देता है कि स्विच कठोर परीक्षण से गुजर चुका है और उच्च वोल्टेज अनुप्रयोगों में संचालन के लिए आवश्यक आवश्यकताओं को पूरा करता है।
आवेदनः
1सर्किट अलगाव: उच्च वोल्टेज अलगाव स्विच का उपयोग रखरखाव, मरम्मत या परीक्षण उद्देश्यों के लिए उच्च वोल्टेज सर्किट के एक खंड को अलग करने के लिए किया जाता है।खंड को प्रभावी ढंग से शेष प्रणाली से अलग किया जा सकता है, जिससे काम सुरक्षित रूप से किया जा सके।
2लोड स्विचिंग: उच्च वोल्टेज अलगाव स्विच का उपयोग सर्किट में विद्युत शक्ति के प्रवाह को नियंत्रित करने के लिए लोड स्विच के रूप में किया जा सकता है।वे विशेष रूप से उन स्थितियों में उपयोगी हैं जहां भार अपेक्षाकृत छोटा है और सर्किट ब्रेकर या फ्यूज की आवश्यकता नहीं है.
3ऊपरी लाइन सुरक्षा: बिजली की लाइनों पर उच्च वोल्टेज अलगाव स्विच अक्सर बिजली के झटके और अन्य विद्युत व्यवधानों से सुरक्षा प्रदान करने के लिए स्थापित किए जाते हैं।रेखा के एक खंड को अलग करके, स्विच उपकरण को नुकसान से बचाने और बिजली की कमी के जोखिम को कम करने में मदद कर सकता है।
4ट्रांसफार्मर संरक्षण: उच्च वोल्टेज अलगाव स्विच का उपयोग ट्रांसफार्मर को विद्युत नेटवर्क से अलगाव करके एक गलती या अधिभार की स्थिति में सुरक्षा के लिए भी किया जाता है।ट्रांसफार्मर को नेटवर्क से डिस्कनेक्ट किया जा सकता है, जिससे ट्रांसफार्मर और अन्य उपकरणों को नुकसान न हो।
तकनीकी मापदंडः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवन काल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 |
||||||||||||
