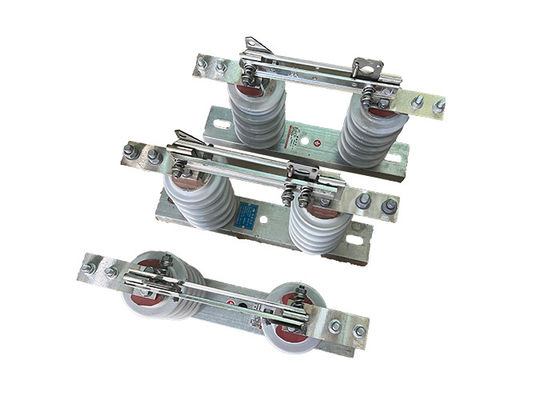

उच्च वोल्टेज डिस्कनेक्ट स्विच GW9-10 सीरीज 1250A वैक्यूम डिस्कनेक्टर आउटडोर के लिए सर्किट ब्रेकर के साथ प्रयोग किया जाता है
उत्पाद का वर्णन:
GW9-10 श्रृंखला उच्च वोल्टेज डिस्कनेक्ट स्विच एक पोर्टेबल, उच्च वोल्टेज विद्युत स्विच है जिसका उपयोग रखरखाव और मरम्मत के उद्देश्यों के लिए विद्युत सर्किट को अलग करने के लिए किया जाता है।यह आम तौर पर मध्यम से उच्च वोल्टेज पावर ट्रांसमिशन और वितरण प्रणालियों में प्रयोग किया जाता है.
लोडबस्टर इलेक्ट्रिकल आइसोलेटर पोर्टेबल होने के लिए डिज़ाइन किया गया है और आसानी से उस स्थान पर ले जाया जा सकता है जहां इसकी आवश्यकता है। यह उच्च वोल्टेज स्तरों को संभालने में सक्षम है,आमतौर पर कुछ किलोवोल्ट से लेकर कई सौ किलोवोल्ट तक.
स्विच का उपयोग रखरखाव या मरम्मत के प्रयोजनों के लिए बिजली प्रणाली के एक खंड को अलग करने के लिए किया जाता है। इसमें दृश्य संकेतक होते हैं जो दिखाते हैं कि स्विच खुला है या बंद है,ऑपरेटरों के लिए सर्किट की स्थिति को जानना आसान बनाना.
लोडबस्टर इलेक्ट्रिकल आइसोलेटर का उपयोग सर्किट को स्विच करने और अलग करने के साथ-साथ ग्राउंडिंग और डी-एनेर्जिंग उपकरण सहित कई प्रकार के अनुप्रयोगों के लिए किया जा सकता है।यह विद्युत खतरों से ऑपरेटरों की रक्षा के लिए सुरक्षा सुविधाओं के साथ बनाया गया है, जैसे कि अछूता सामग्री जो सक्रिय भागों के साथ आकस्मिक संपर्क को रोकती है।
स्विच का उपयोग करना आसान है और इसे संचालित करने के लिए न्यूनतम प्रशिक्षण की आवश्यकता होती है। इसमें विनिमेय ब्लेड हैं जिन्हें आसानी से बदला जा सकता है, जिससे अधिक लचीलापन और बहुमुखी प्रतिभा की अनुमति मिलती है।
आवेदनः
1 सबस्टेशन अलगावःएक सबस्टेशन में, उच्च वोल्टेज डिस्कनेक्टर स्विच का उपयोग ट्रांसफार्मर, सर्किट ब्रेकर और अन्य उपकरणों को रखरखाव या मरम्मत के लिए बिजली प्रणाली से डिस्कनेक्ट करने के लिए किया जाता है।
2 ट्रांसमिशन लाइन अलगावःउच्च वोल्टेज डिस्कनेक्टर स्विच का उपयोग उच्च वोल्टेज ट्रांसमिशन लाइन के अनुभागों को रखरखाव, मरम्मत या आपात स्थिति के दौरान बिजली प्रवाह को रोकने के लिए किया जाता है।
3 संधारित्र बैंक स्विचिंगःसंधारित्र बैंकों वाली बिजली प्रणालियों में, उच्च वोल्टेज डिस्कनेक्टर स्विच का उपयोग रखरखाव या मरम्मत के लिए संधारित्र बैंक को बिजली प्रणाली से डिस्कनेक्ट करने के लिए किया जाता है।
4 लोड शेलिंग:अधिभार या अन्य आपात स्थिति के मामले में, उच्च वोल्टेज डिस्कनेक्टर स्विच का उपयोग बिजली प्रणाली के कुछ वर्गों को डिस्कनेक्ट करके भार को कम करने के लिए किया जा सकता है।
5 दोष पृथक्करणःउच्च वोल्टेज डिस्कनेक्टर स्विच का उपयोग बिजली प्रणाली के दोषपूर्ण वर्गों को अलग करने के लिए किया जाता है ताकि उपकरण को नुकसान न हो और बिजली आपूर्ति की निरंतरता सुनिश्चित हो सके।
शर्तें:
तकनीकी मापदंडः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवनकाल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
