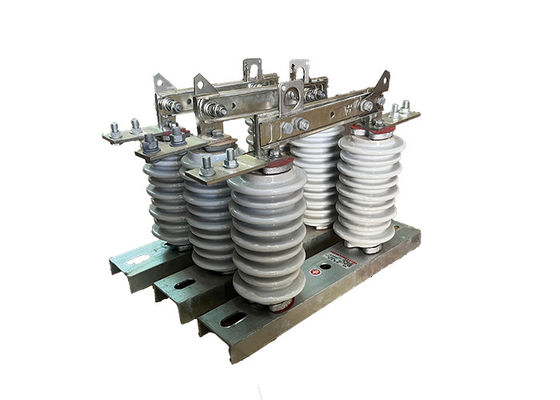

GW9 सीरीज 1000A आउटडोर डिस्कनेक्टर स्विच सिरेमिक निर्मित समूह संचालित डिस्कनेक्टर स्विच

GW9 सीरीज 1000A आउटडोर डिस्कनेक्टर स्विच सिरेमिक निर्मित समूह संचालित डिस्कनेक्टर स्विच





उत्पाद का वर्णनः


आउटडोर डिस्कनेक्टर स्विच एक प्रकार का पोर्टेबल उपकरण है जिसका उपयोग रखरखाव, मरम्मत या आपातकालीन प्रयोजनों के लिए विद्युत वितरण लाइनों को अलग करने और ग्राउंड करने के लिए किया जाता है।यह एक बहुमुखी उपकरण है जिसका उपयोग विभिन्न अनुप्रयोगों में किया जा सकता है, जिसमें हवाई वितरण लाइनें, सबस्टेशन और औद्योगिक सुविधाएं शामिल हैं।
बाहरी डिस्कनेक्टर स्विच को एक व्यक्ति द्वारा संचालित करने के लिए डिज़ाइन किया गया है, जिससे इसका उपयोग और पैंतरेबाज़ी आसान हो जाती है। इसमें एक दूरबीन फाइबरग्लास पोल होता है,जो विद्युत उपकरण तक पहुँचने के लिए बढ़ाया जा सकता है, और विनिमेय संलग्नक का एक सेट, जो उपयोगकर्ता को विभिन्न कार्यों को करने की अनुमति देता है, जैसे कि स्विच खोलना या बंद करना और ग्राउंडिंग लाइनें।
आउटडोर डिस्कनेक्टर स्विच को विद्युत सर्किट में एक दिखाई देने वाला ब्रेक प्रदान करने के लिए डिज़ाइन किया गया है, जो ऊर्जायुक्त उपकरणों के साथ आकस्मिक संपर्क से बचाने में मदद करता है।यह कठोर पर्यावरणीय परिस्थितियों का सामना करने के लिए भी डिज़ाइन किया गया है, जैसे कि तेज हवाएं, बारिश और बर्फ, इसे बाहरी वातावरण में उपयोग के लिए उपयुक्त बनाते हैं।



संरचना:


इस उत्पाद के आधार (प्लेट), पोस्ट इन्सुलेटर, प्रवाहकीय भाग और इंटरलॉक डिवाइस से बना है। चाकू का एक छोर बोल्ट के माध्यम से गतिशील संपर्क चाकू के सिर पर स्थापित किया जाता है,और चाकू का दूसरा छोर अलग से स्थिर संपर्क सिर से जुड़ा हुआ है, और प्रत्येक पक्ष संपीड़न वसंत के दबाव से एक अच्छी संपर्क स्थिति में बनाए रखा जाता है। प्रत्येक चाकू स्लॉट के आकार का है, जो न केवल चाकू की गर्मी अपव्यय सतह को बढ़ाता है,लेकिन तापमान वृद्धि को कम करने के लिए भी अनुकूल है, और चाकू की यांत्रिक शक्ति में सुधार, शॉर्ट सर्किट के खिलाफ गतिशील थर्मल स्थिरता बनाने।संपर्क चाकू के गैर घूर्णन अंत में स्थापित परस्पर संलग्न भागों और स्थिर संपर्क पर स्थिर ताला हुक खोलने ताला उपकरण का गठन, जो ब्रेक बंद होने पर स्वयं-लॉकिंग करता है, ताकि ब्रेक चाकू अपने वजन या विद्युत शक्ति की क्रिया के कारण खुद से गिर न जाए,जिसके परिणामस्वरूप बिना कारण ब्रेक खोला गया.



ऑपरेशन:


1स्विच को बंद करना: जब स्विच बंद हो जाता है, तो सर्किट के दो प्रवाहकीय भागों को एक दूसरे के संपर्क में लाया जाता है, जिससे सर्किट के माध्यम से विद्युत धारा बहती है।
2स्विच खोलनाः जब स्विच खोला जाता है, तो सर्किट के दो प्रवाहकीय भागों के बीच एक वायु अंतर बन जाता है, जिससे खंड को शेष प्रणाली से प्रभावी ढंग से अलग किया जाता है।यह आमतौर पर रखरखाव की अनुमति देने के लिए किया जाता है, मरम्मत या परीक्षण कार्य सुरक्षित रूप से किए जाने चाहिए।
3सर्किट को ग्राउंड करनाः सर्किट के अलग-थलग खंड पर कोई भी कार्य करने से पहले सर्किट को ग्राउंड करना महत्वपूर्ण है ताकि किसी भी अवशिष्ट विद्युत आवेश के निर्माण को रोका जा सके।यह आमतौर पर एक पृथ्वी स्विच या ग्राउंडिंग इलेक्ट्रोड का उपयोग कर किया जाता है.



आवेदनः


1रखरखाव और मरम्मतः लोडबस्टर इलेक्ट्रिकल आइसोलेटर का उपयोग सामान्यतः रखरखाव और मरम्मत गतिविधियों के लिए विद्युत वितरण लाइनों को अलग करने और जमीन देने के लिए किया जाता है।यह रखरखाव कर्मियों को बिजली के झटके के जोखिम के बिना ऊर्जा युक्त उपकरणों पर सुरक्षित रूप से काम करने की अनुमति देता है.
2आपातकालीन प्रतिक्रियाः लोडबस्टर इलेक्ट्रिकल आइसोलेटर का उपयोग आपातकालीन स्थितियों में किया जा सकता है, जैसे कि बिजली की कटौती या प्राकृतिक आपदाएं,विद्युत वितरण लाइनों को अलग करने और जमीन पर रखने और बिजली को सुरक्षित रूप से बहाल करने के लिए.
3स्विचिंग ऑपरेशंस: लोडबस्टर इलेक्ट्रिकल आइसोलेटर का उपयोग स्विच खोलने या बंद करने और विद्युत वितरण लाइनों पर अन्य स्विचिंग ऑपरेशंस करने के लिए किया जा सकता है।
